伊诺瓦乘用车手动变速传动总成

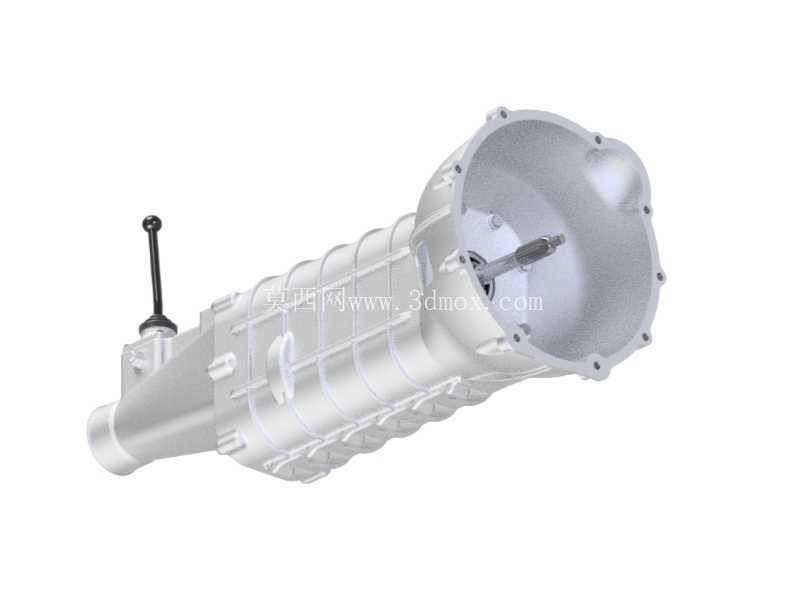

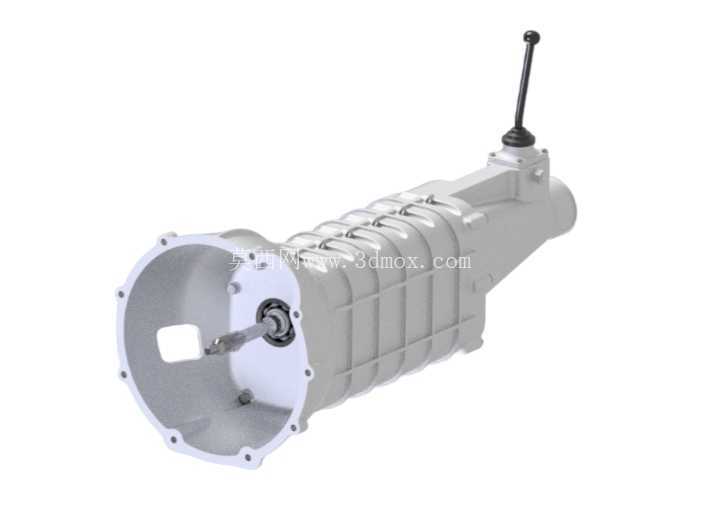

　　这套传动总成面向前置后驱轻型乘用车与同平台商用衍生车型开发，核心作用是把发动机飞轮端输出的扭矩经过不同齿数比的齿轮副减速增扭后传递给传动轴，再由后桥主减速器分配至驱动轮，匹配整车在起步、爬坡、高速巡航、频繁加减速等不同工况下的牵引力与车速需求。整套总成采用横纵置布局里的纵置安装形式，前端大尺寸钟形壳直接对接发动机缸体后端面，壳体内腔预留离合器总成的容纳空间，输入轴从钟形壳中心孔伸出，与离合器从动盘花键配合，动力接入路径短，同轴度容易保证。

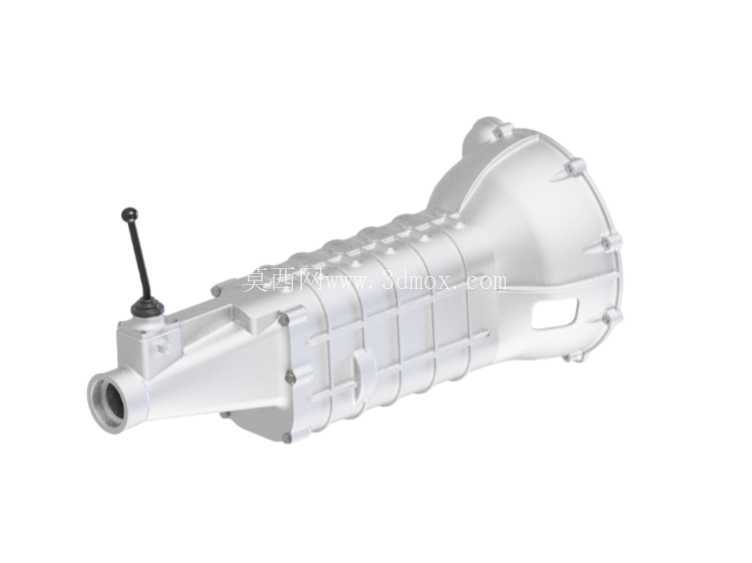

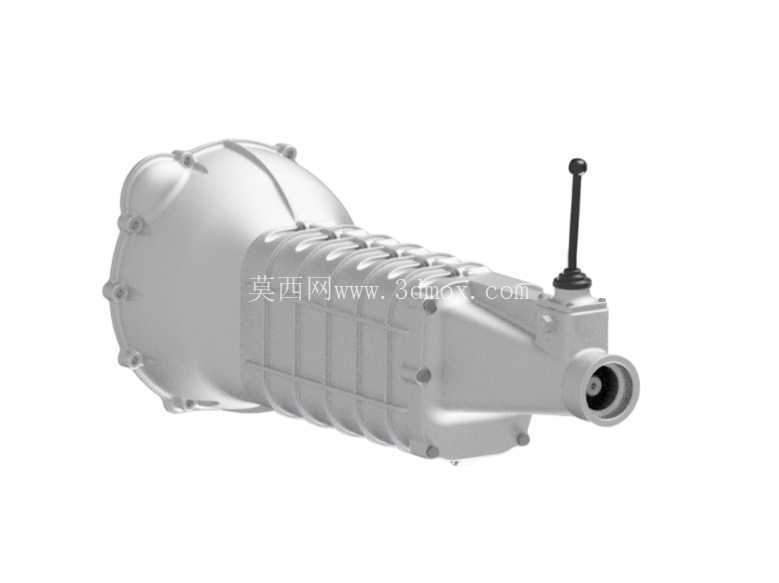

　　从外部结构来看，总成主体为分段式铝合金铸造壳体，壳体外表面布置多道横向加强筋，既提升壳体在齿轮啮合交变载荷下的刚性，抑制薄壁区域的振动噪声，也增大了散热面积，车辆行驶时迎面气流扫过筋条间隙，可带走齿轮搅油和轴承摩擦产生的热量。壳体上预留的多处螺栓凸台、定位销孔用于固定内部各根传动轴的轴承端盖，上下壳体结合面采用平面密封涂胶工艺，加工时对结合面平面度有严格要求，避免长期运行后出现齿轮油渗漏。顶部伸出的换挡操纵机构集成了换挡杆、选挡摇臂与内部拨叉轴的连接支座，换挡杆的摆动行程、选挡间隙都在结构设计阶段做了限位约束，杆体底部的防尘罩结构可以阻挡泥水、灰尘进入壳体内部，避免润滑油被污染。

　　在实际装车场景中，这类变速箱多用于城市代步乘用车、城郊轻型货运车辆以及改装越野车型的动力匹配。整车总布置阶段需要先确认变速箱本体的轴向长度、径向最大轮廓尺寸，预留出驾驶室地板下方的安装空间，钟形壳外圈的安装孔位必须与对应发动机的缸体后端面孔位完全对齐，悬置支架的安装点要布置在壳体载荷分布均匀的刚性区域，不能落在薄壁空腔位置，防止车辆颠簸时悬置受力导致壳体开裂。输出轴后端采用法兰连接结构，与传动轴前端万向节法兰对接，法兰面的螺栓孔分度圆、止口直径都要和传动轴参数匹配，保证高速旋转时的动平衡精度，避免传动系出现共振抖动。

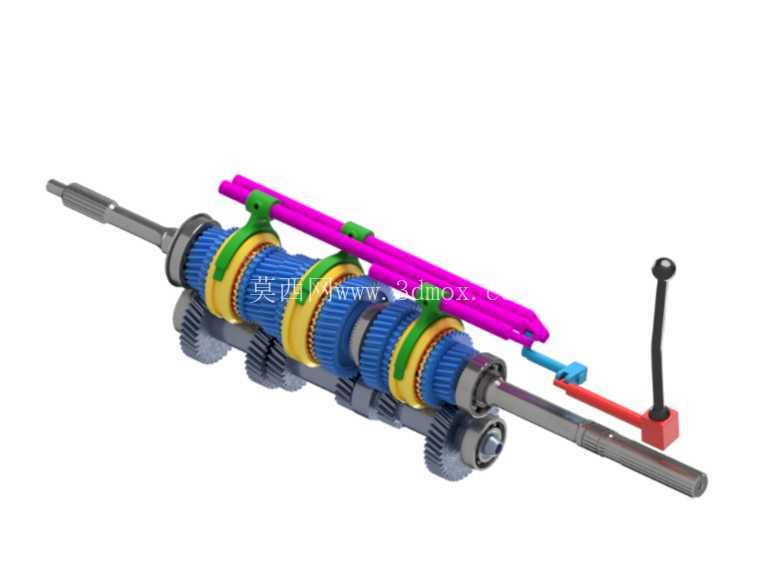

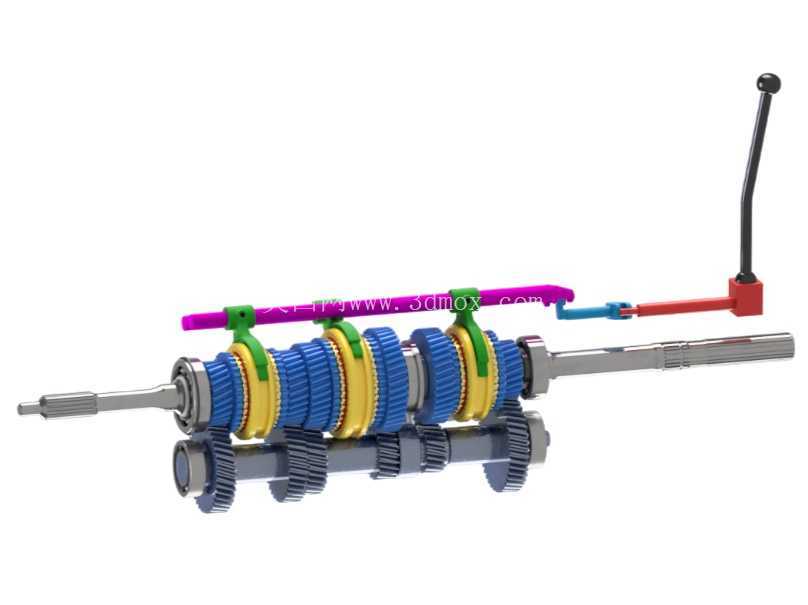

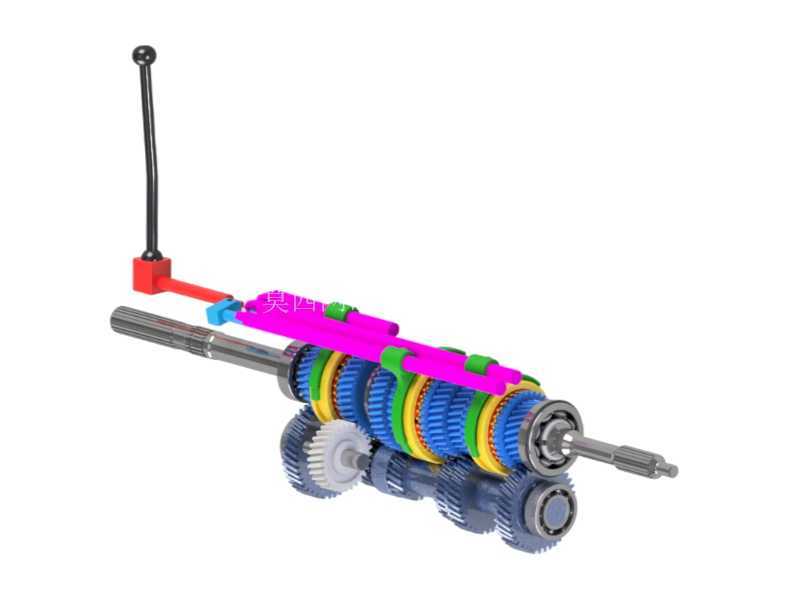

　　内部传动部分采用多前进挡加倒挡的定轴齿轮布局，各挡位常啮合斜齿轮通过同步器完成换挡切换，斜齿轮的啮合重合度高，传动过程中冲击小、噪声低，同步器齿套与结合齿的锥面配合可以在换挡时快速消除转速差，降低驾驶员的操作力度。齿轮参数设计阶段需要根据发动机的最大输出扭矩、整车满载总质量、常用行驶车速区间来分配各挡速比，一挡速比偏大以保证满载爬坡时的驱动力，最高挡速比偏小让发动机在高速巡航时维持较低转速，降低燃油消耗。各轴系采用圆锥滚子轴承与深沟球轴承组合支撑，轴承安装位的轴肩高度、孔用挡圈槽尺寸都经过校核，既能承受齿轮啮合产生的径向力与轴向力，也方便售后拆解更换。

　　润滑系统采用飞溅润滑方式，壳体底部油池储存指定标号的齿轮油，齿轮旋转时将油液甩到各啮合齿面、轴承滚道以及换挡拨叉的滑动表面，壳体上的油道沟槽可以引导润滑油流向位置较高的前轴承区域，避免高速运转时上部零件出现干摩擦。壳体侧面开设的加油孔、底部的放油孔位置经过优化，保养时放油螺塞可以完全排空旧油，加油液面高度由侧面油位孔限定，既保证油量足够覆盖下部齿轮，也不会因注油过多导致搅油阻力升高、油温异常上升。

　　建模过程中完整还原了外部所有安装接口、操纵机构的连接关系与壳体的加强筋细节，结构工程师可以直接参考该模型完成整车动力舱的干涉检查、悬置支架设计与传动轴长度匹配，也可以在此基础上拆分内部齿轮、轴、同步器零件开展传动系的参数校核与改型设计，适配不同动力参数的车型开发需求。
