座椅用空气弹簧结构三维设计

　　在商用车座椅、工程机械驾乘座椅、高端办公座椅以及轨道交通乘客座椅的减振系统设计中，空气弹簧是决定乘坐舒适性的核心弹性元件，区别于传统钢制螺旋弹簧、橡胶堆弹簧，这类空气弹簧依靠密闭气室内部的可压缩空气实现弹性支撑，能够根据负载变化动态调整刚度，过滤路面或设备传递的高频振动，避免刚性冲击直接传递到驾乘人员躯干，降低长时间乘坐的疲劳感。

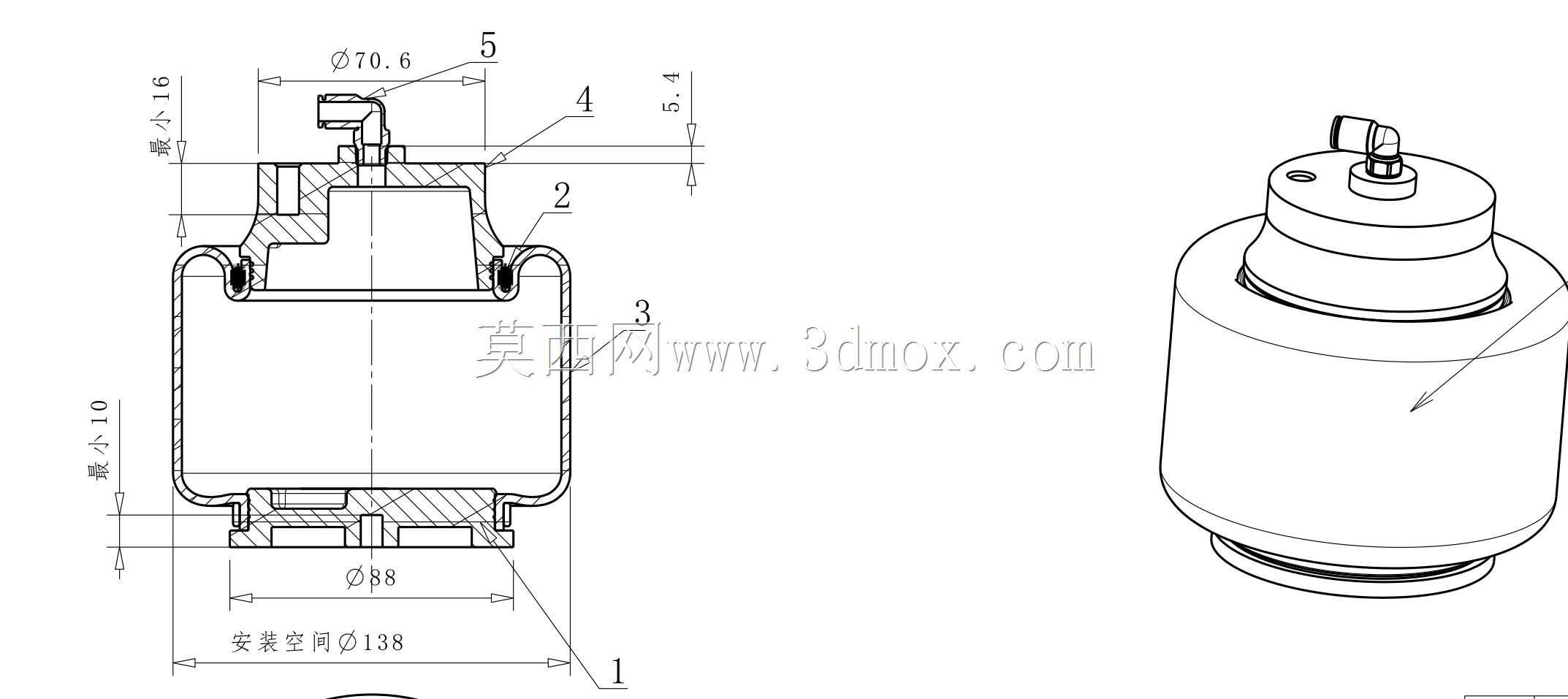

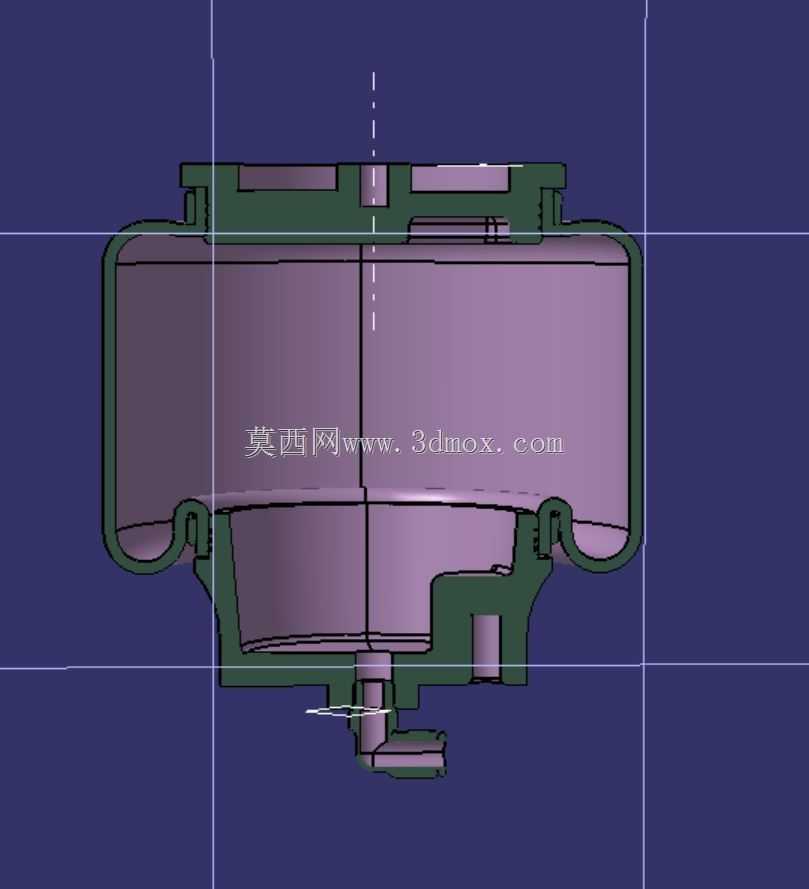

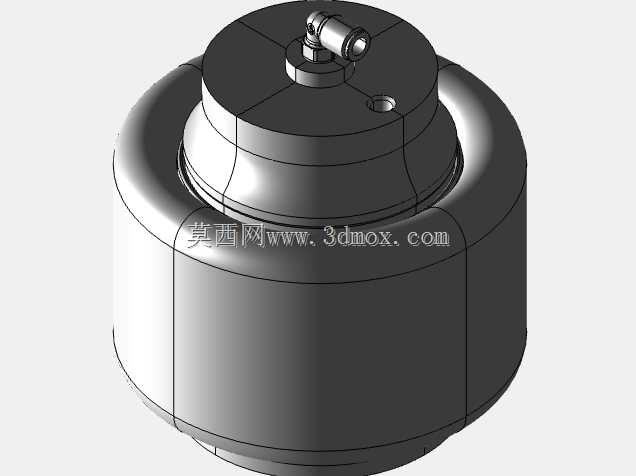

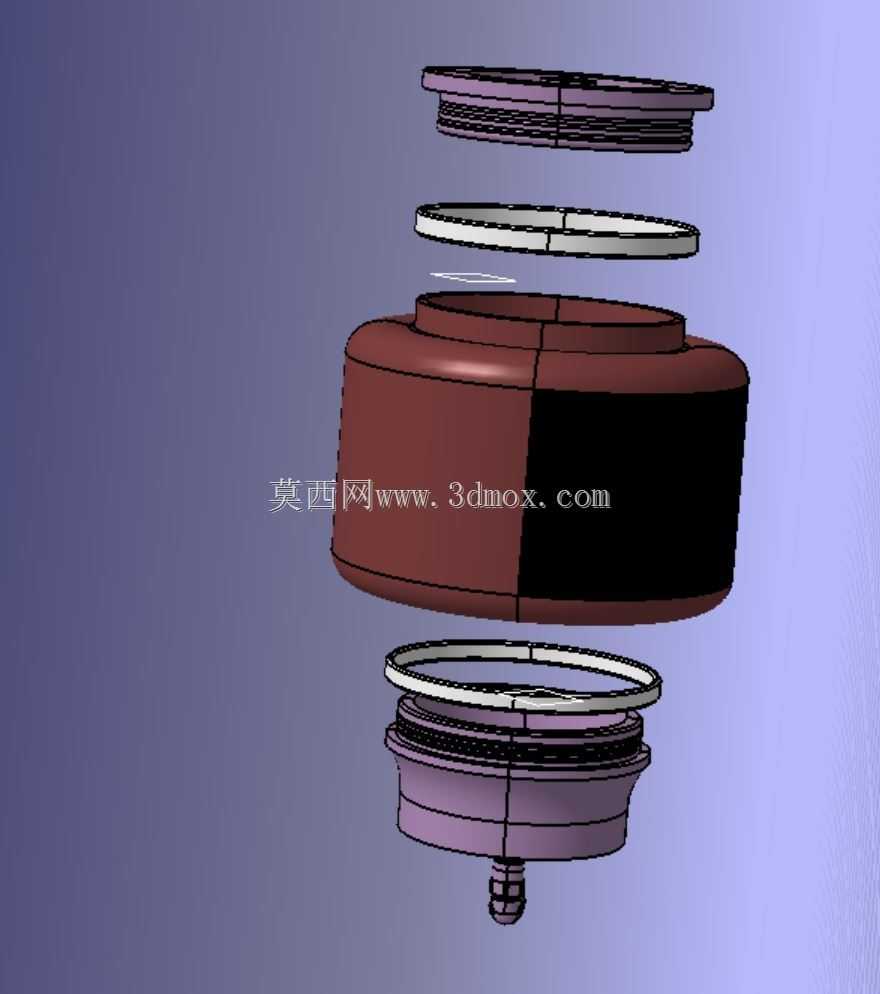

　　本次设计的座椅空气弹簧采用囊式与膜片结合的紧凑型结构，整体外轮廓为阶梯式圆柱构型，下部为环形橡胶与金属承托圈复合的主气室外壁，上部为带充气接口的金属端盖，端盖中心预留标准快插式充气嘴接口，可直接对接座椅气动控制系统的充气管路，端盖侧面设置小直径工艺孔，用于生产阶段的气室密封性检测以及后期维护时的压力校准。下部金属承托圈采用翻边结构，与橡胶囊体通过硫化工艺紧密结合，避免长期往复形变过程中出现橡胶与金属剥离的问题，承托圈底部预留三个均布的安装孔位，可通过螺栓直接固定在座椅底座的安装支架上，上部金属端盖的顶面为平面结构，可通过螺栓或卡扣结构与座椅坐垫的承载框架连接，安装边界适配多数商用车座椅的现有安装尺寸，无需额外设计转接支架即可完成替换安装。

　　从功能特性来看，该空气弹簧的有效承载行程覆盖座椅常规调节的上下位移范围，在额定承载区间内，刚度特性呈现非线性变化，当承受小幅度高频振动时，气室内部空气压缩量小，刚度较低，能够有效过滤细碎振动；当承受大幅度冲击载荷时，气室内部空气被快速压缩，刚度随之上升，避免出现弹簧触底的刚性冲击，同时可配合座椅的高度调节阀，根据乘坐人员的体重自动调整气室内部充气压力，始终保持座椅的最佳乘坐高度，适配不同体重的使用人群。

　　设计过程中优先考虑了结构的可靠性与安装便利性，金属端盖与承托圈均采用冲压成型工艺，加工精度易保证，生产一致性好，橡胶囊体的壁厚根据形变应力分布做了差异化设计，在往复弯折频次最高的囊体圆弧过渡区域适当增加壁厚，提升耐疲劳性能，避免长期使用后出现囊体开裂漏气的问题。充气接口采用行业通用的快插结构，安装时无需额外工具，直接将气管插入接口即可完成密封连接，后期维护更换时也可快速拆装。整体结构没有多余的外置部件，所有连接位置均做了圆滑过渡处理，避免安装和使用过程中划伤座椅的其他内饰部件。

　　在实际选型匹配过程中，设计人员可直接基于该模型的安装边界尺寸，调整气室容积、橡胶硬度参数来适配不同承载等级的座椅需求，比如针对重型工程机械的驾驶座椅，可适当加大下部气室的直径，提升额定承载能力；针对轻型乘用车的座椅减振结构，可适当缩小整体外径，适配更紧凑的座椅底部安装空间。建模过程中对橡胶囊体的形变区域做了结构简化，保留了核心的安装接口、气室轮廓、连接结构，可直接导入有限元分析软件，开展不同气压、不同载荷下的形变仿真、刚度特性仿真以及疲劳寿命仿真，为后续的产品优化、样件试制提供准确的三维数模基础，减少前期设计阶段的重复建模工作量，缩短产品开发周期。
