2026新规F1方程式赛车整车结构

项目分类:汽车 发布时间:2024-11-12 ID:789606
  • 2026新规F1方程式赛车整车结构
  • 2026新规F1方程式赛车整车结构
  • 2026新规F1方程式赛车整车结构
  • 2026新规F1方程式赛车整车结构
  • 2026新规F1方程式赛车整车结构

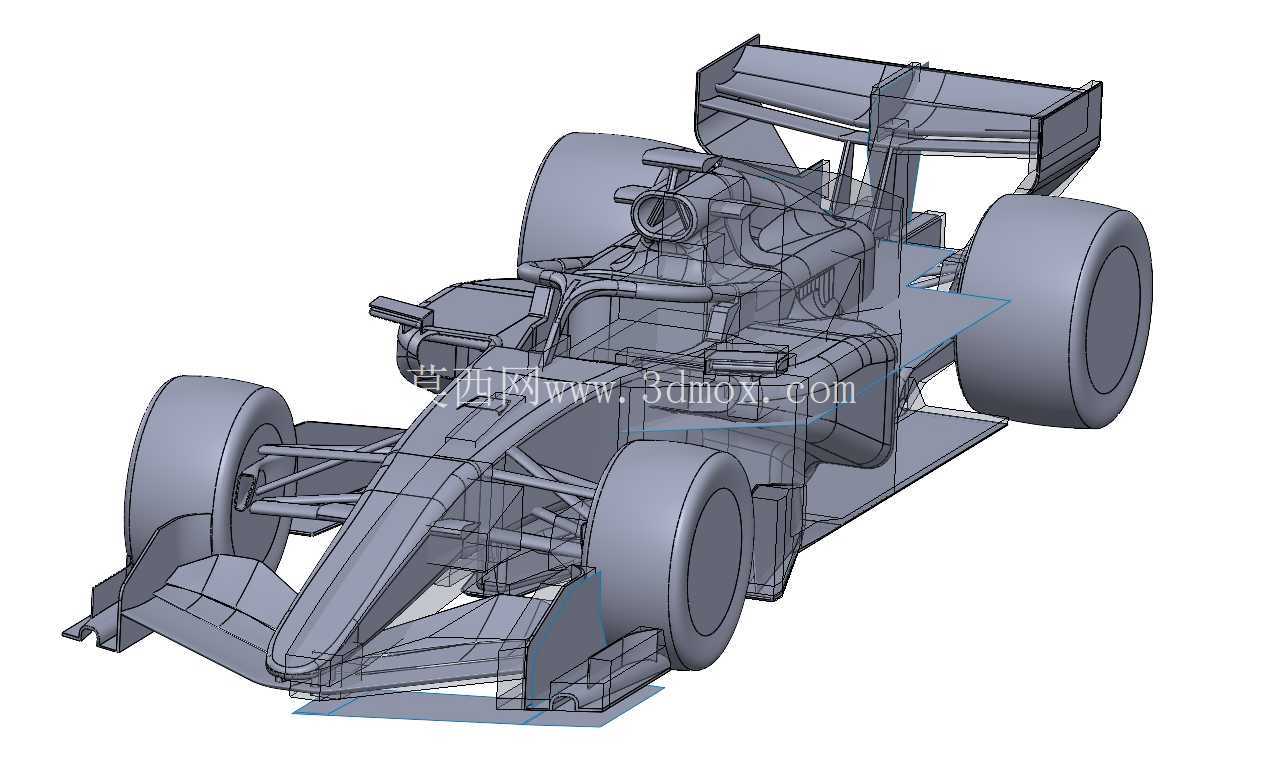

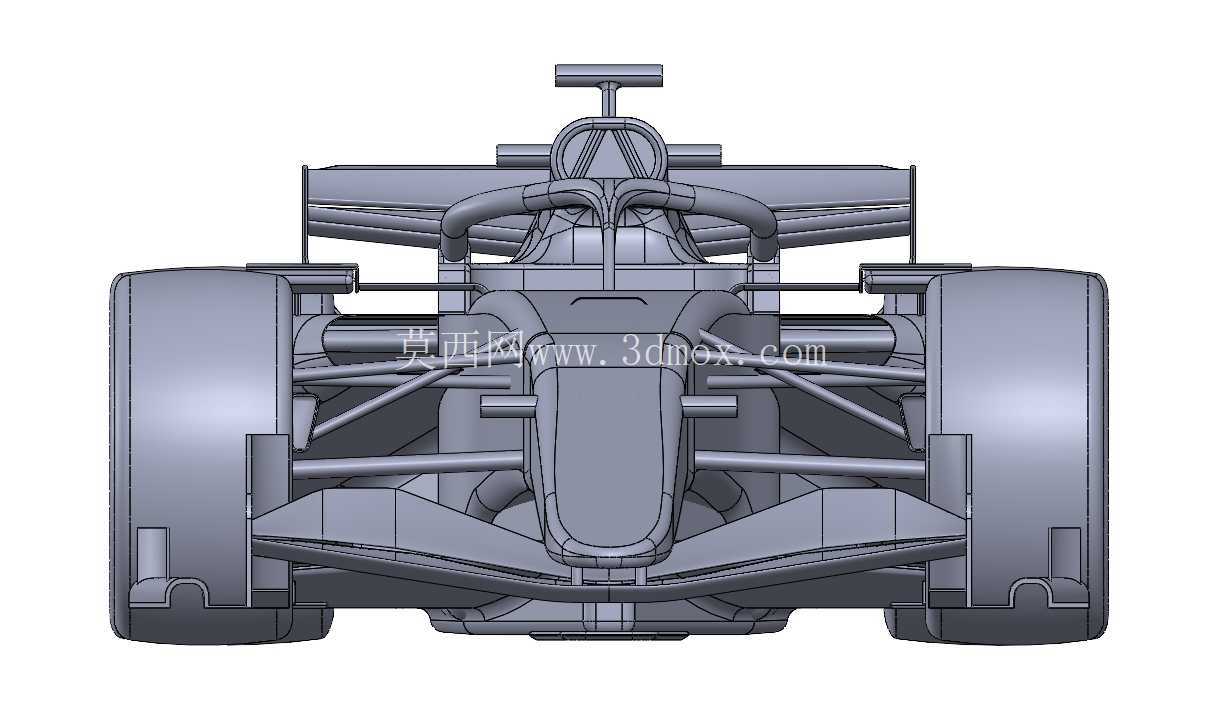

  这套赛车数模围绕新一代方程式赛事技术边界搭建,整车以单体壳座舱为受力核心,前鼻锥采用渐缩尖劈造型向前延伸,前端多层襟翼与端板组成的前翼总成直接梳理前轮内侧气流,翼片角度、开槽位置与导流栅栏均按地面效应需求分层布置,避免前轮湍流直接冲入侧箱区域。前轮外侧配备独立导流罩,轮后导流板将胎侧溢出的乱流导向车底边缘,配合底板两侧的文丘里通道入口,把高速来流压入车底扩散通道,在底板下方形成稳定低压区,为整车提供持续下压力,这也是新规赛车放弃复杂翼片堆叠、转向地面效应主导的核心设计思路。

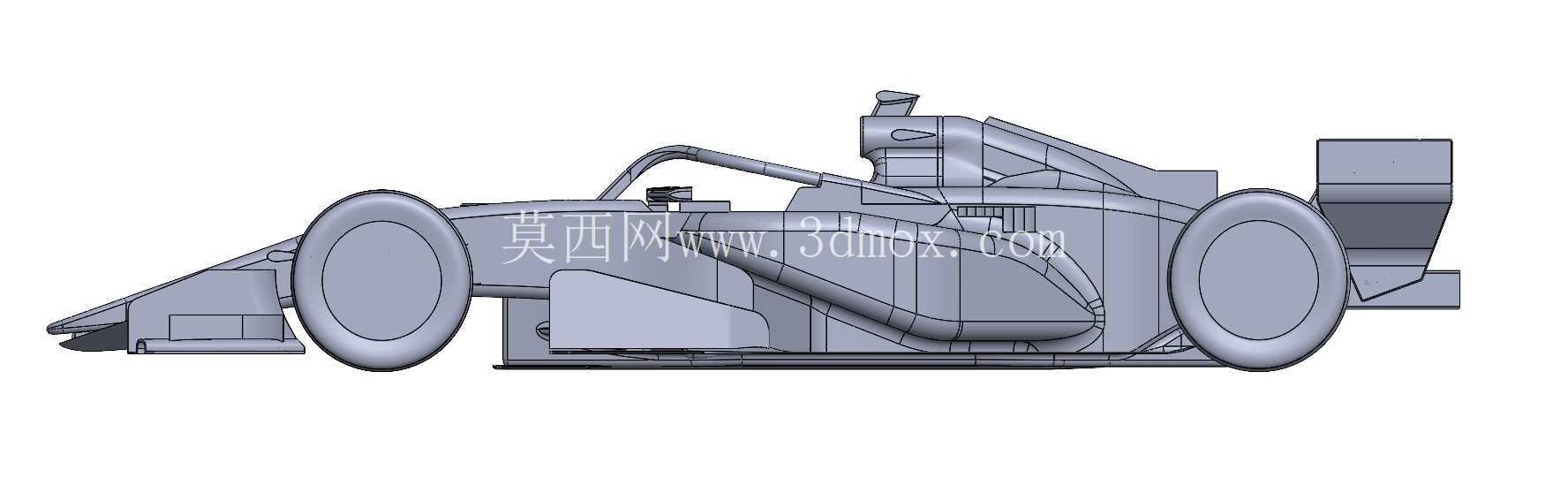

  车身中部侧箱采用紧凑收窄造型,冷却进气口开口朝向车身上方低压区,内部预留散热器、中冷器与电子控制单元的安装空间,侧箱外壳顺势向下平滑过渡,引导气流快速流向车尾区域,既保证动力单元散热通路顺畅,又不会在车身侧面形成大面积气流分离。驾驶舱后方的进气口采用中央隆起布局,除了为动力总成供给燃烧进气,还整合了上部冷却气流通道, Halo座舱保护环沿座舱轮廓完整建模,环体与单体壳前后连接点的安装面、加强筋位置都做了结构预留,满足碰撞工况下的载荷传递要求。

  前后悬架均采用方程式赛车典型的双叉臂独立结构,前悬架上下叉臂的铰接点分别对接单体壳前端预埋安装座与转向节,推杆斜向连接摇臂与减震器组件,减震器与阻尼调节机构集中布置在驾驶舱前端上部,方便调校人员快速调整悬架刚度与车身高度;后悬架叉臂锚定在变速箱壳体两侧,后轮传动半轴、轮毂轴承单元与刹车卡钳的安装边界全部清晰呈现,轮胎采用大尺寸光头赛用轮胎,轮辋内侧预留刹车通风道接口,行驶中气流可通过管道直接导向刹车盘,避免长距离工况下制动系统热衰减。

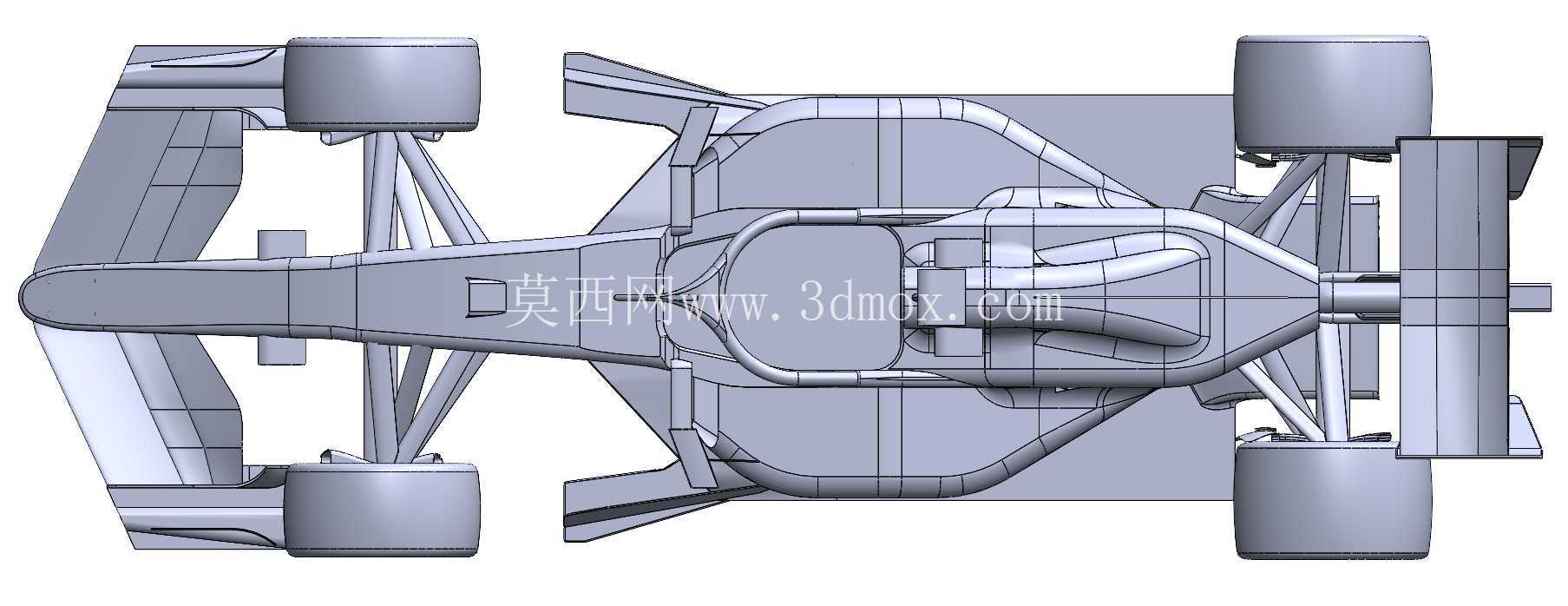

  车尾部分采用多层主翼+副翼的尾翼布局,尾翼端板垂直延伸封住翼片两端,抑制翼尖涡流扩散,尾翼下方的扩散器从底板尾部快速向上扩张,将车底加速后的气流平缓导出,与尾翼气流共同形成车尾抽吸效应,进一步放大整车下压力输出。DRS可调尾翼的铰接转轴、驱动连杆的安装位置也在模型中预留,可在直道工况下减小尾翼攻角、降低空气阻力。

  从工程应用场景来看,这套数模既可以作为高校赛车车队、民间方程式赛事团队的整车架构参考,用于前期总布置阶段的空间校核:工程师可在数模基础上调整轴距、轮距参数,匹配不同动力单元的外形尺寸,验证悬架行程、转向轮跳动边界与车身覆盖件的干涉情况;也可用于空气动力学教学演示,直观展示前翼、侧箱、底板、扩散器、尾翼各部件的气流协同逻辑,帮助结构设计从业者理解赛车从气动需求到结构落地的完整推导过程。建模过程中所有外覆盖件均保留曲面连续过渡特征,内部硬点安装面与外部气动面分层管理,修改翼片角度、侧箱轮廓时不会破坏底盘硬点坐标,能够大幅缩短方案迭代阶段的重复建模工作量。
