整车线束与内外饰电气总成结构

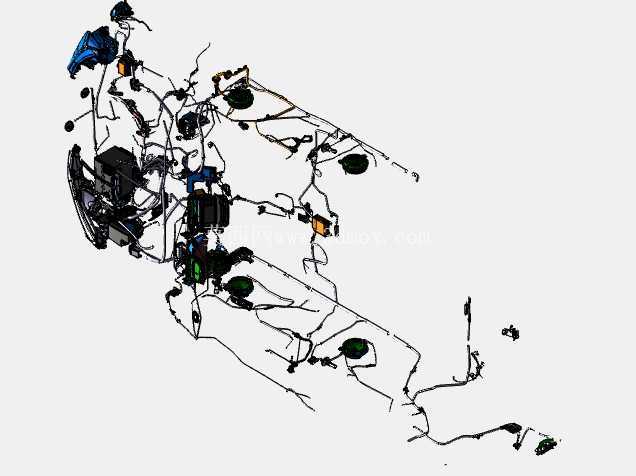

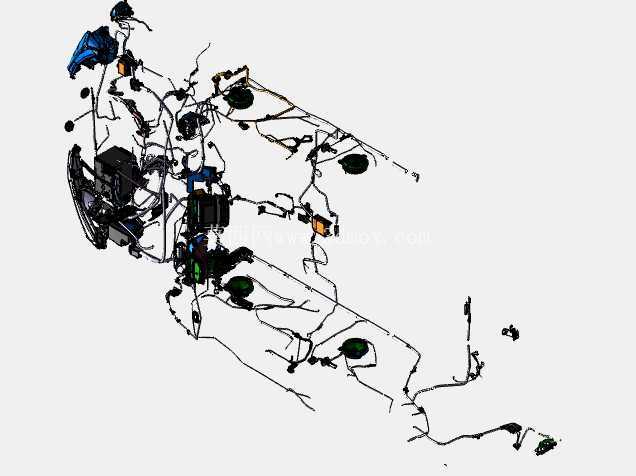

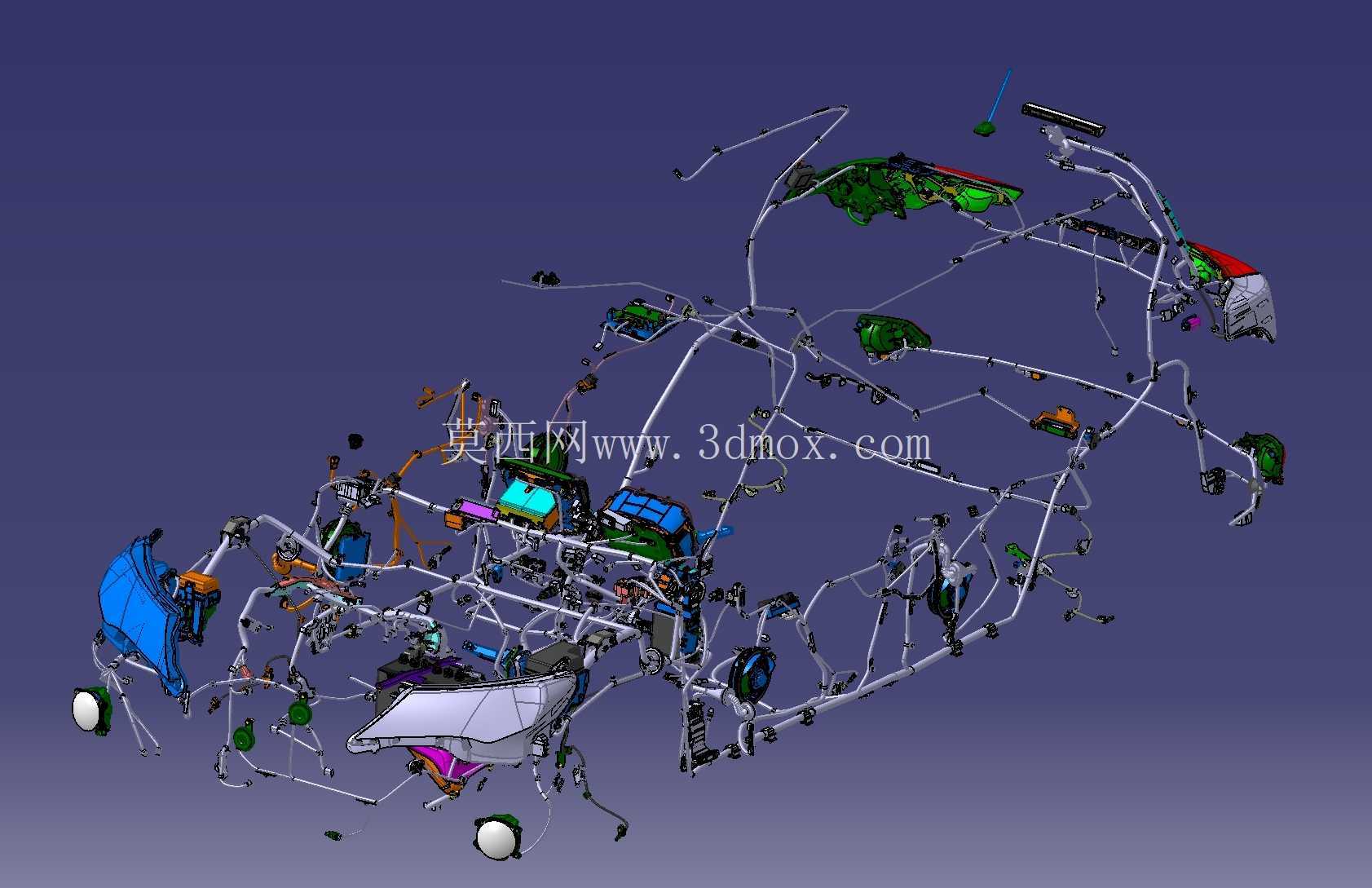

　　该三维结构围绕整车电气系统展开，主体呈现车身线束走向、仪表区域部件、灯具组件、内饰覆盖件以及部分外饰附件的空间装配关系。线束并非单根线缆的简单排布，而是按照发动机舱、乘员舱、车门、前后端灯具和底盘边界进行分区域组织，主干线束沿车身钣金和加强梁附近敷设，支线根据用电设备位置分出，形成覆盖整车信号传输与供电分配的网络。

　　在实际车型开发中，这类结构主要用于电气原理落地、装配可行性校核和制造工艺规划。线束需要连接前照灯、组合仪表、控制面板、传感器、车门电器、尾部灯具以及各类执行部件，任何一段路径与周边件发生干涉，都可能导致装配困难、磨损异响或后期维护不便。因此模型中可以看到大量卡扣、支架、扎带固定点和分支过渡位置，这些细节直接决定总装线上的插接顺序和线束固定可靠性。

　　设计思路上，线束布置优先避让运动件、高温件和锐边区域。靠近发动机、转向机构、车门铰链和悬架运动范围的线段，需要预留弯曲半径与摆动余量；穿过钣金孔位的位置应设置护套或过线胶圈，防止绝缘层被切割；乘员舱内的主干线束则尽量隐藏在仪表板骨架、门槛内饰和立柱饰板内部，既保证外观整洁，也降低乘客接触和踩踏带来的损伤风险。模型中不同颜色的部件有助于区分灯具、饰板、支架和电气模块，使工程师在评审时能够快速识别装配层级。

　　外形尺寸与安装边界方面，该总成受整车包络约束明显。前端线束需随前舱模块布置，兼顾散热器、前大灯、保险杠和机舱覆盖件的拆装空间；仪表台区域线束密度最高，需在空调风道、转向管柱、仪表横梁和多媒体模块之间穿行；车门支线则要随车门内饰板、玻璃升降器和门锁机构布置，并在车门开启关闭过程中保持弯折寿命。线束主干不宜过度张紧，分支插头应预留插接操作空间，固定点间距也要结合线缆直径、重量和振动工况确定。

　　从结构工程师视角看，该模型的价值在于把电气连接关系转化为可视的三维空间方案。评审时可重点检查线束与钣金孔、密封面、内饰卡扣、运动部件之间的间隙，确认插头朝向是否便于工人盲装，维修时是否需要拆除大量周边件。对于内外饰设计人员，模型还能反映饰板压接范围和线束避让槽位置；对于总装工艺人员，则可依据线束分段、插头位置和固定点分布制定工位装配顺序。

　　灯具和外饰附件在模型中与线束末端形成明确对应关系，前灯、尾灯及小型电器组件的插接器位置应避免积水区和直接飞溅区。内饰件表面虽然承担外观作用，但其背面的筋位、安装柱和卡扣座也会影响线束通道，若三维阶段未同步校核，后期常出现饰板压線、插件无法锁止或检修口不足等问题。

　　整体来看，该结构适合用于整车电气布置评审、线束路径优化、内外饰干涉检查以及装配工艺演示。通过对主干走向、分支长度、固定方式、插件位置和周边边界的协同建模，可以在实物样件制作前暴露空间冲突，减少试制阶段反复改线和返工，提高整车电气系统装配的一致性与可维护性。
