重型商用车循环球式液压转向助力器

　　这套三维结构对应重型商用车底盘上常见的整体式动力转向器，核心作用是把驾驶员经转向管柱输入的小扭矩转动，放大为驱动转向拉杆的大扭矩摆动，同时依靠液压助力降低方向盘操作力。现场装车时，它一般布置在车架内侧或前轴附近，输入轴通过万向节与转向管柱相连，输出端则通过带锥度和花键的摇臂连接直拉杆，再把动作传递给转向节臂，最终实现车轮偏转。

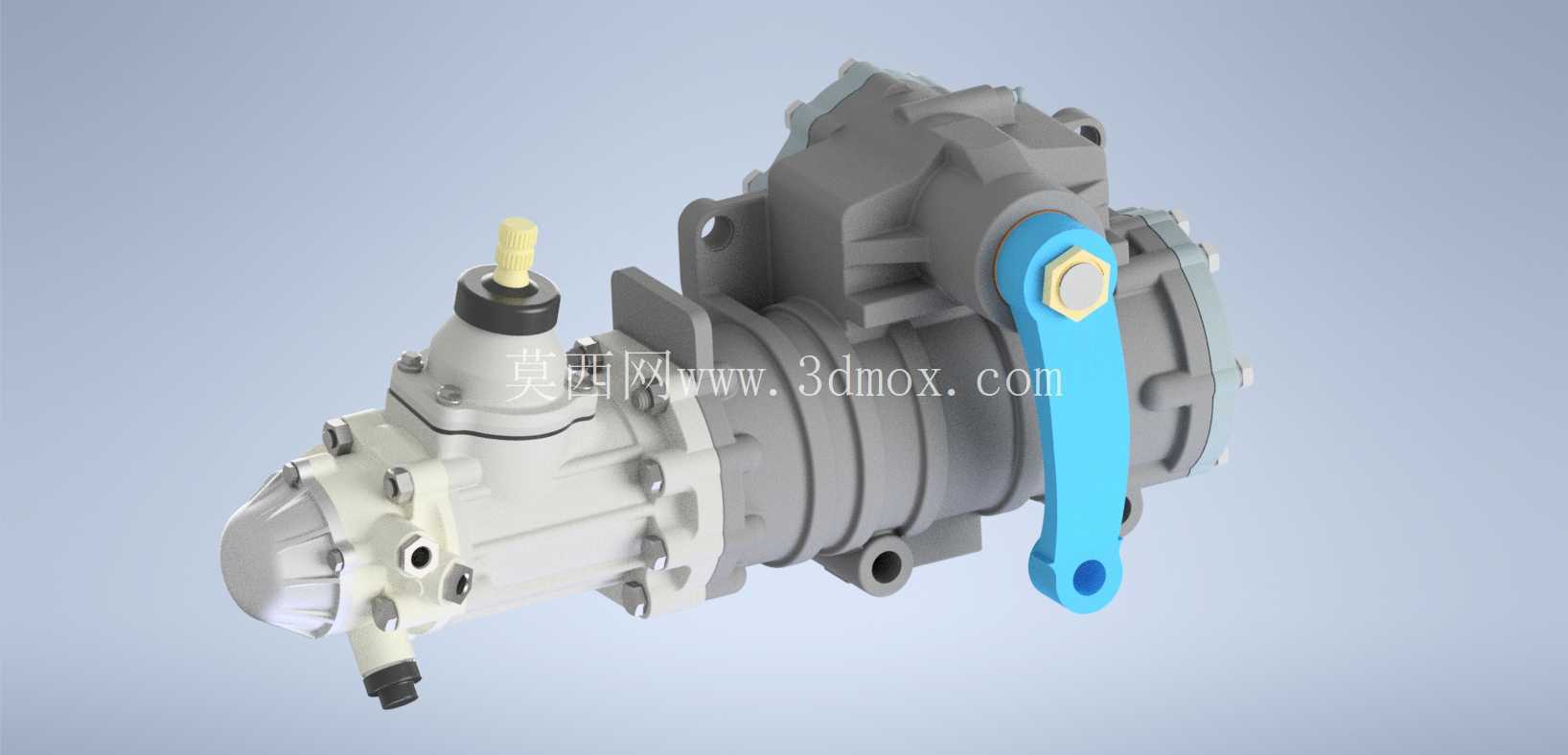

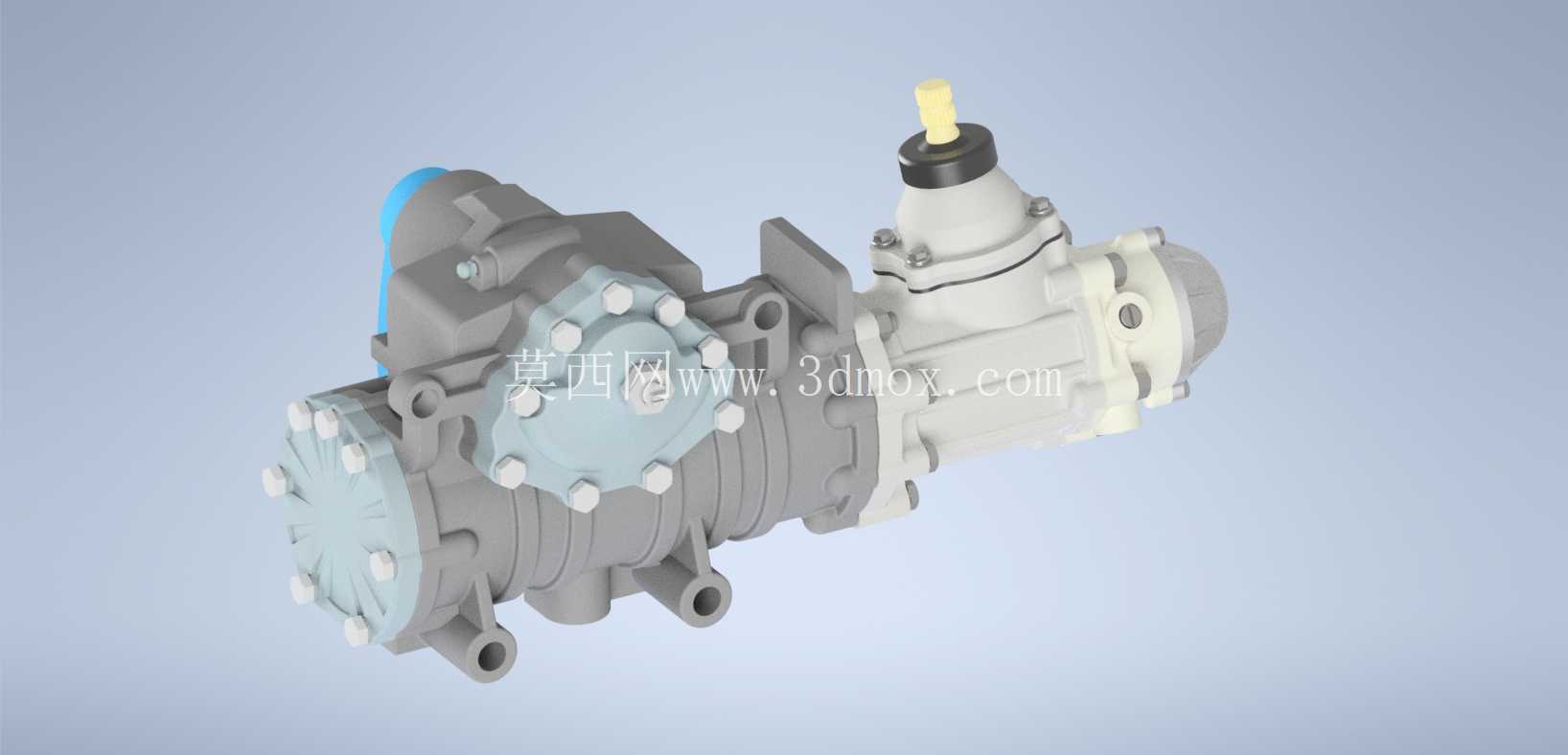

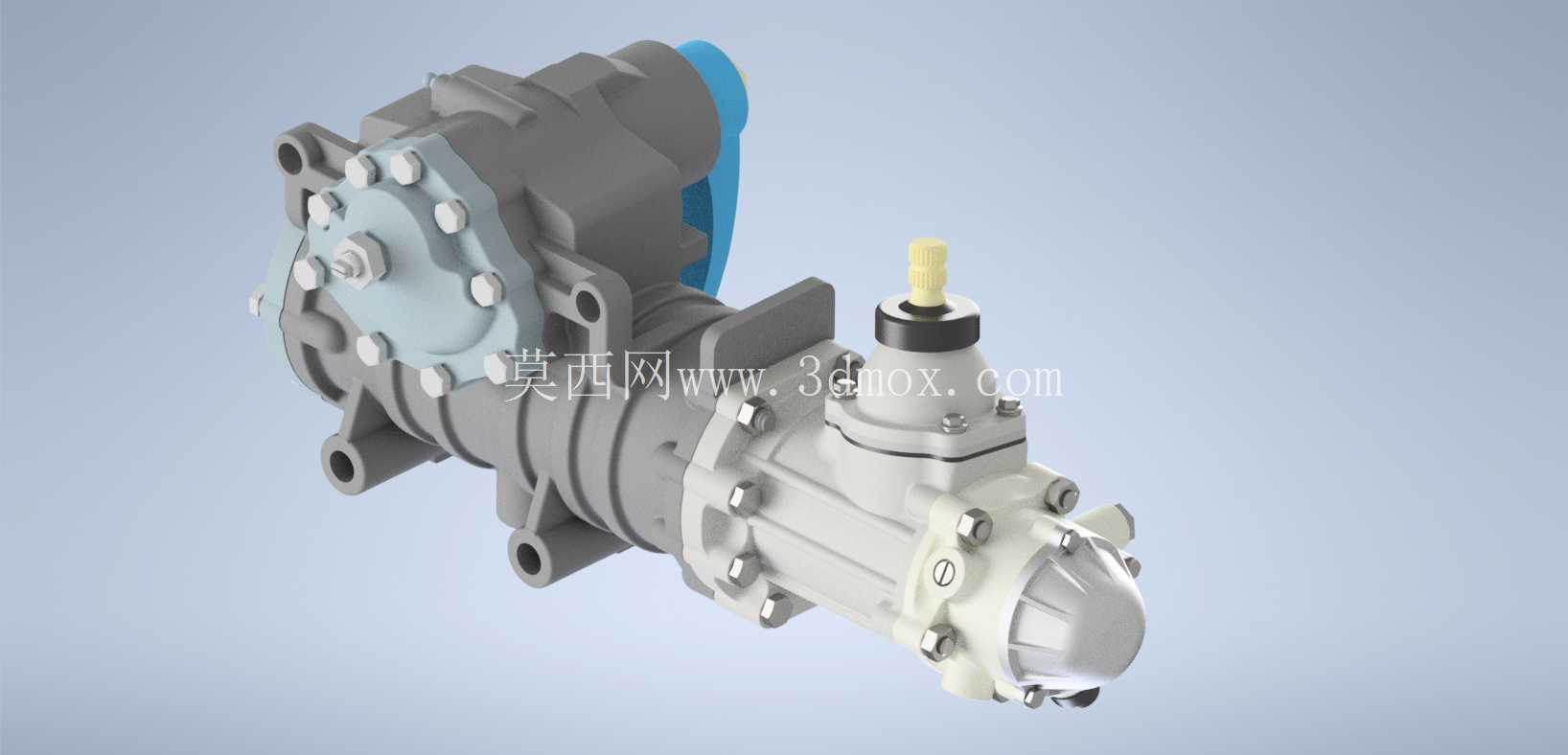

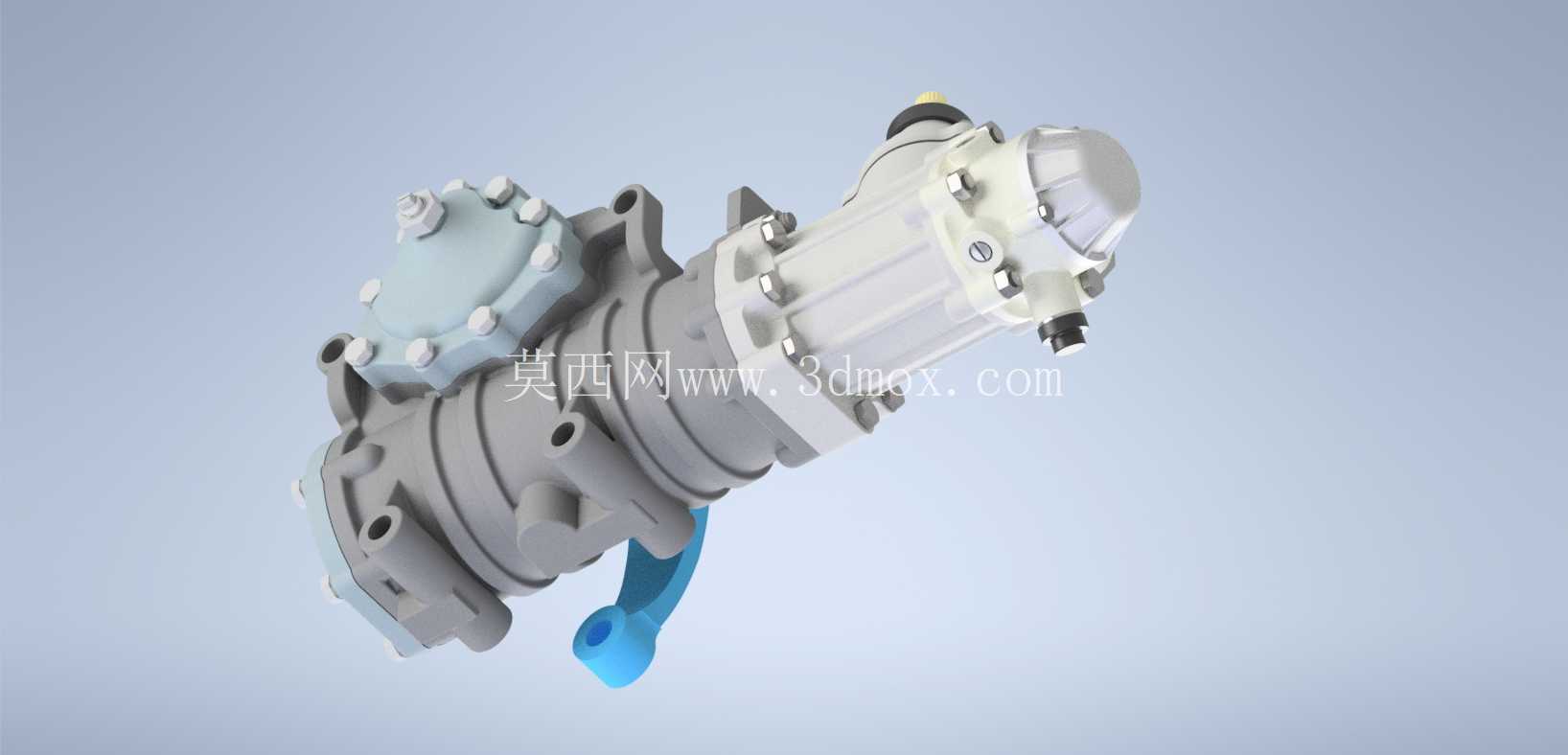

　　从外观上可以先识别出几个功能分区。左侧浅色部分集成了输入轴、上盖、调整螺塞和控制阀相关结构，输入轴顶端保留了与管柱万向节对接的轴段；中部深色圆柱段对应循环球螺杆、螺母及活塞的工作区域，外部多层加强环既承担壳体刚度，也为内部高、低压油腔提供密封边界；右侧端盖通过一圈螺栓紧固，用于限定活塞行程并封装内部传动副。外侧伸出的蓝色件是转向摇臂，大端通过锥面、花键和锁紧螺母固定在转向器输出轴上，小端球销孔用于连接直拉杆，这种摆臂输出形式在载重卡车、客车和专用车上十分普遍。

　　建模时需要重点把握安装边界。壳体侧面的凸缘和支耳不是随意造型，而是对应车架或转向器支架的螺栓固定面，孔位间距、接合面厚度以及支耳加强筋方向都直接影响装车校核。若在总布置阶段只看外形而忽略这些凸台，后续很容易出现板簧、储气筒、纵梁孔位或管路干涉。输入轴轴线与摇臂摆动平面的夹角也要保留，因为实车中转向管柱往往带有倾角，万向节相位和输入轴方位会影响传动平顺性。摇臂的初始安装角度同样关键，它决定了左、右转向行程是否对称；花键或锥面定位一旦在模型中被简化，装配工人就无法判断零位标记，台架试验时也可能出现一侧转角不足。

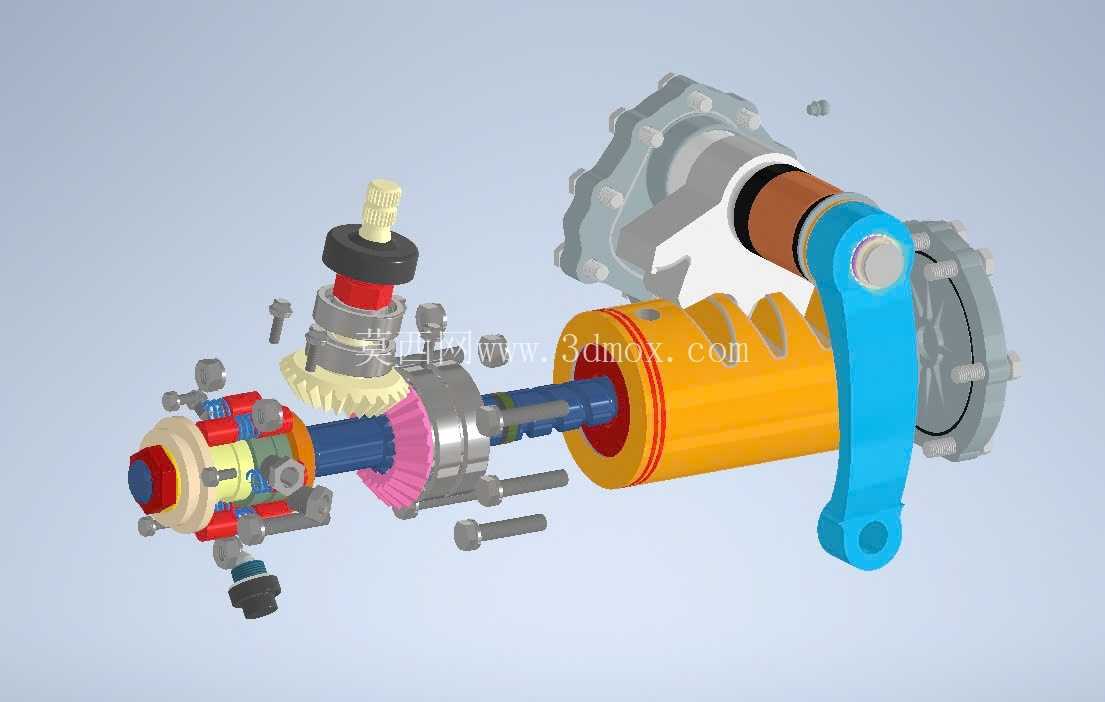

　　内部功能逻辑可以结合外形理解。发动机驱动的转向油泵提供压力油，油液通过壳体上的油口进入控制阀。驾驶员转动方向盘时，输入轴带动阀套与阀芯产生微小相对角位移，高压油被分配到活塞两侧的不同腔室，推动循环球螺母轴向移动。螺母外表面的活塞与壳体内孔形成液压缸，内部钢球在螺杆和螺母滚道间循环，把滑动摩擦转化为滚动摩擦；活塞的直线运动再经齿条齿扇转换为输出轴旋转，摇臂随之摆动。失效场景上，若油封老化会出现油液渗漏，助力衰减；若齿扇啮合间隙调整不当，方向盘自由行程会变大；若油液污染导致阀芯卡滞，则可能出现转向发沉或单侧跑偏。

　　结构细节上，壳体外部的螺栓、堵头、油口和定位凸台都应在三维数模中有明确层级。端盖周边螺栓呈圆周分布，预紧后承担内压和轴向反力；上盖附近的调整结构用于控制螺杆轴承预紧或齿扇啮合间隙；下部小接头和侧向油口涉及高压油管走向，布线时要预留扳手空间并避免与传动轴、排气制动管路摩擦。壳体上的深浅分色在模型中可用于区分不同部件，但工程评审时更应关注材料分区：壳体多为承压铸件，端盖和支架承受交变载荷，摇臂属于安全件，通常采用锻件并经过严格探伤，球销连接处还要考虑润滑和防尘。

　　尺寸校核方面，不能只测量总长宽高。转向器装车的有效边界包括输入轴伸出长度、摇臂摆动包络、油管接头旋转空间、壳体最低点离地间隙以及拆装时螺栓抽出方向。对于前轴载荷较大的车辆，转向器输出扭矩通常较高，壳体支耳和支架连接面需要足够的接触面积，避免在紧急转向或轮胎顶到路沿时产生局部屈服。模型中蓝色摇臂的长度也不是外观参数，它直接决定输出角位移到直拉杆线位移的杠杆比；摇臂过长会降低传动刚度并增大占用空间，过短则会使转向系统需要更高油压才能提供足够推力。

　　在底盘设计流程中，这类数模可用于运动干涉检查、硬点确认、支架强度分析和维修性评估。把转向器放入车架总成后，应随悬架跳动模拟直拉杆与板簧、减振器、储气筒之间的相对运动，还要检查方向盘从左极限到右极限过程中摇臂是否碰触壳体或周边管路。对于维修场景，输入端密封、摇臂锁紧螺母、油管接头和端盖螺栓都需要保留工具操作空间；若模型把这些小特征省略，现场维护时就可能发现标准套筒无法进入。整体来看，该结构把液压伺服放大、循环球传动、齿扇输出和车架安装集成在一个紧凑壳体内，是重型车辆转向系统中兼顾可靠性、传动效率和助力性能的关键底盘部件。
