台锯圆盘锯直线滑动托架工装结构

　　这套三维结构围绕木工圆盘锯的直线进给需求展开，核心是把锯片主机、工作台面、导向轨道和滑动托架组合成可稳定推送的裁切单元。实际使用场景集中在家具制作、木工作坊、样板房装修、教学实训以及小型木制品加工中，操作人员将板材放置在托架台面上，沿固定方向推动滑台，使工件相对锯片完成匀速进给，从而降低手持板材推锯时的偏摆、夹锯和切口歪斜风险。

　　结构设计上，托架承担工件承载与运动导向双重任务。台面采用平板式支撑面，边缘设置限位和压紧位置，可在推送前对板材进行初步定位；锯片区域保留切削通过空间，主机安装在台面侧下方，动力部分与切割轴线相对固定，避免进给过程中锯切位置漂移。滑架下方配置长行程导向组件，轨道沿进给方向布置，托架通过滑动副与轨道连接，使运动轨迹保持直线。该思路的重点不在于单纯增加台面面积，而是通过导向约束、支撑跨度和安装基准的配合，让长板材在裁切时仍具有可控的进给路径。

　　尺寸边界方面，车厢式托架长度按800mm构建，能够为常见宽度板材提供稳定承托；滑架工作行程达到1040mm，可满足较长木料一次连续推送的需要。导向部分采用V形轮廓构件，基础规格为40×40×20，在需要扩展时可增加至1000mm长度，以适配不同作业空间和裁切行程。工程布置时需要注意轨道安装平面的平行度与水平度，两条导向边之间的间距应保持一致，托架滑块在全行程内不得出现明显卡滞；锯片伸出高度、防护罩位置和台面开口宽度则需要根据锯片直径、板材厚度及安全间隙共同校核。

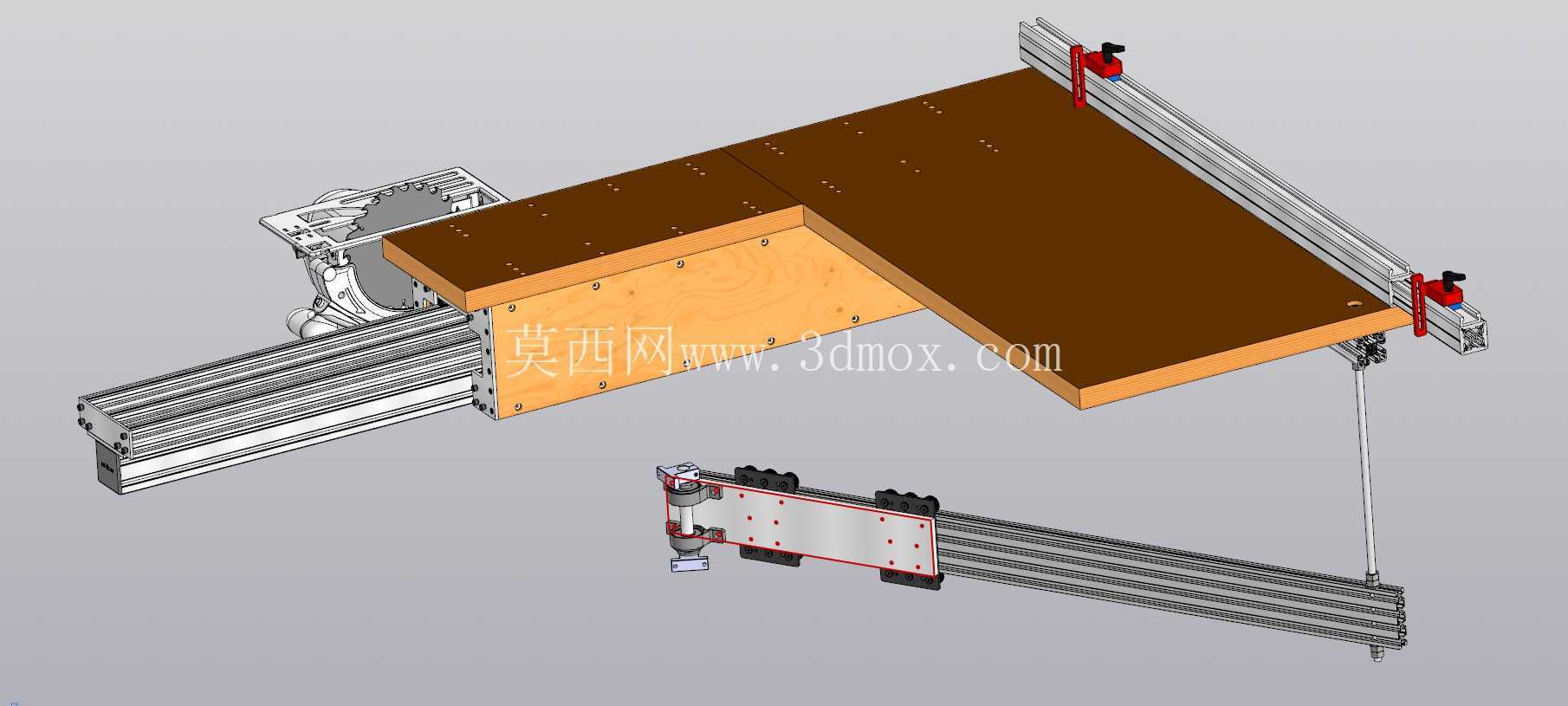

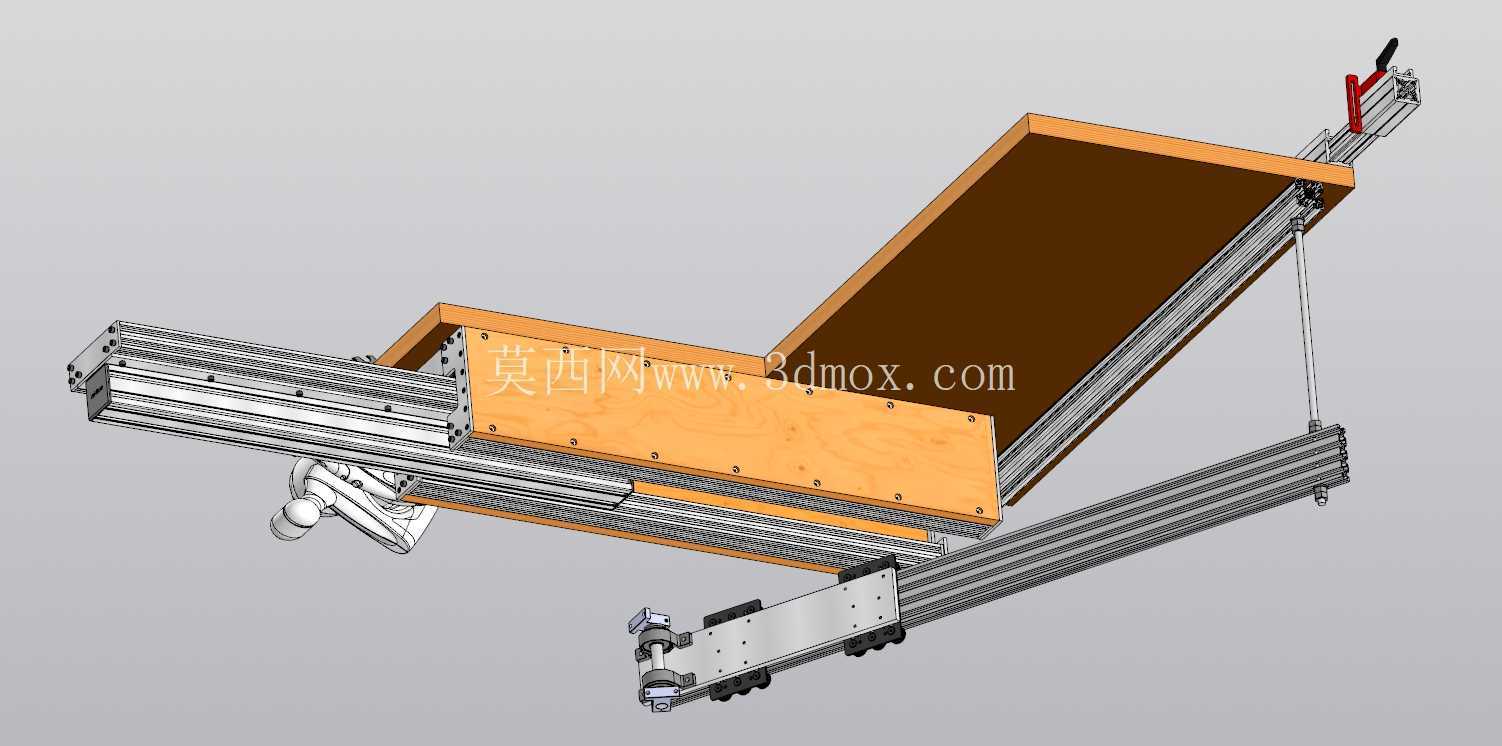

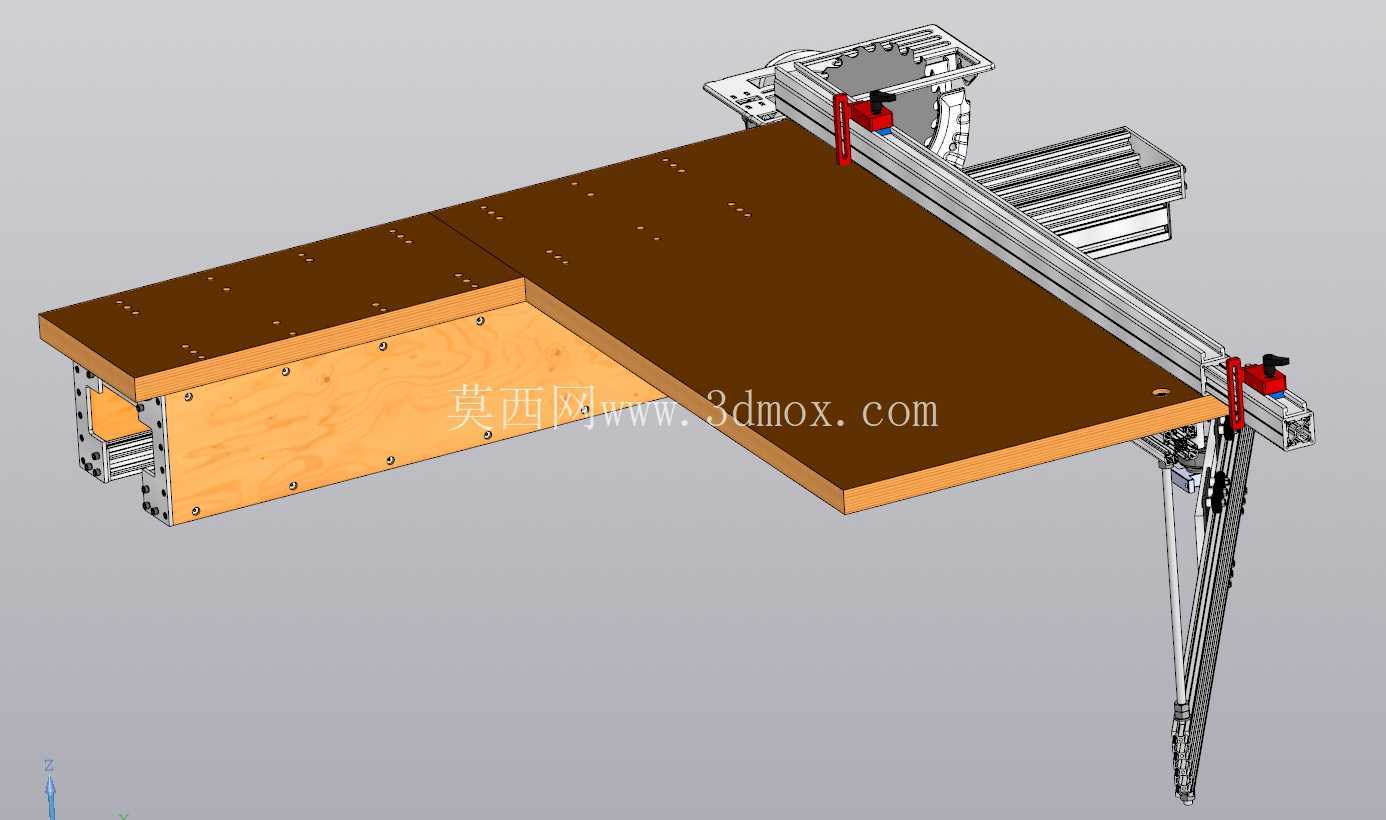

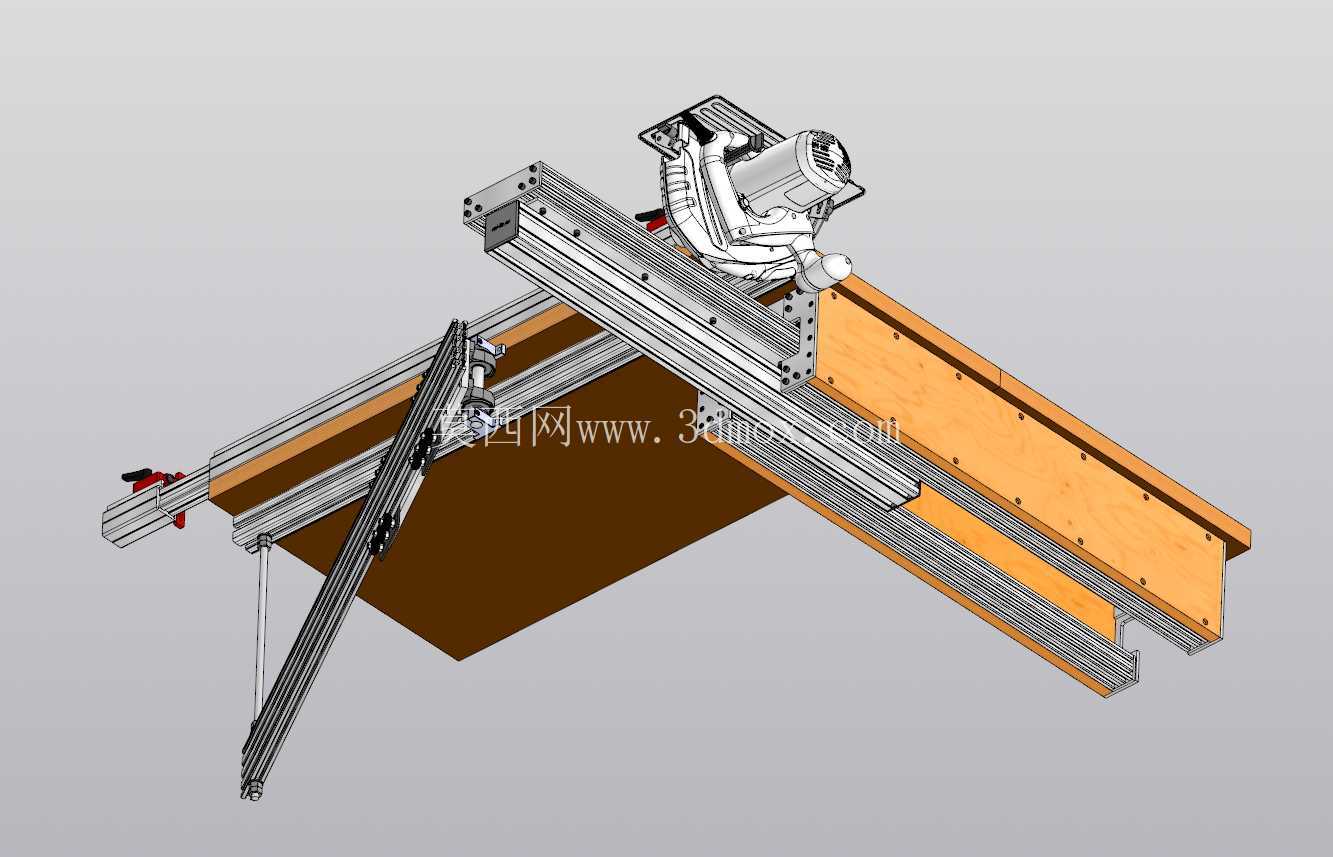

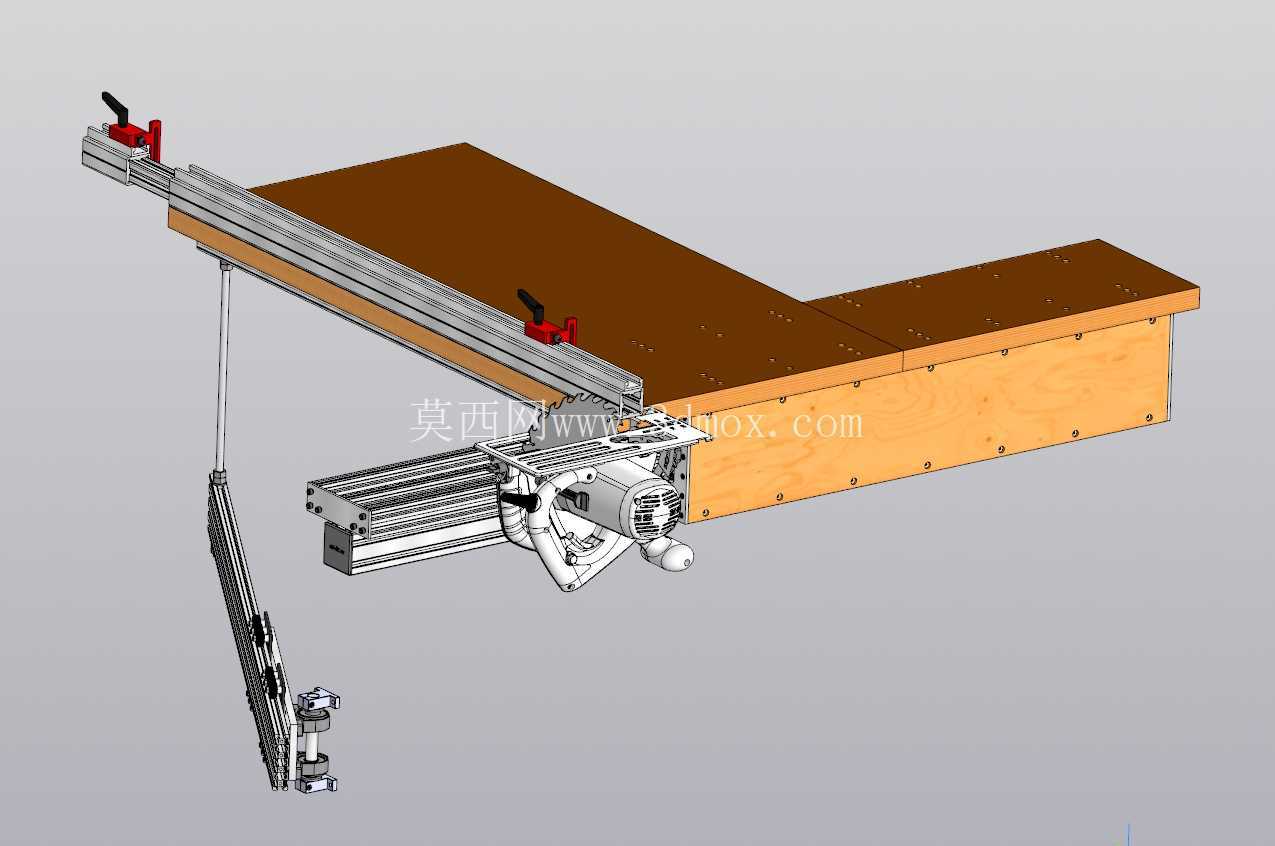

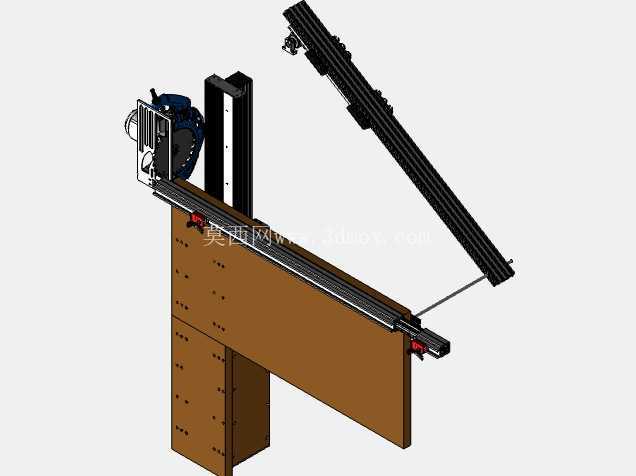

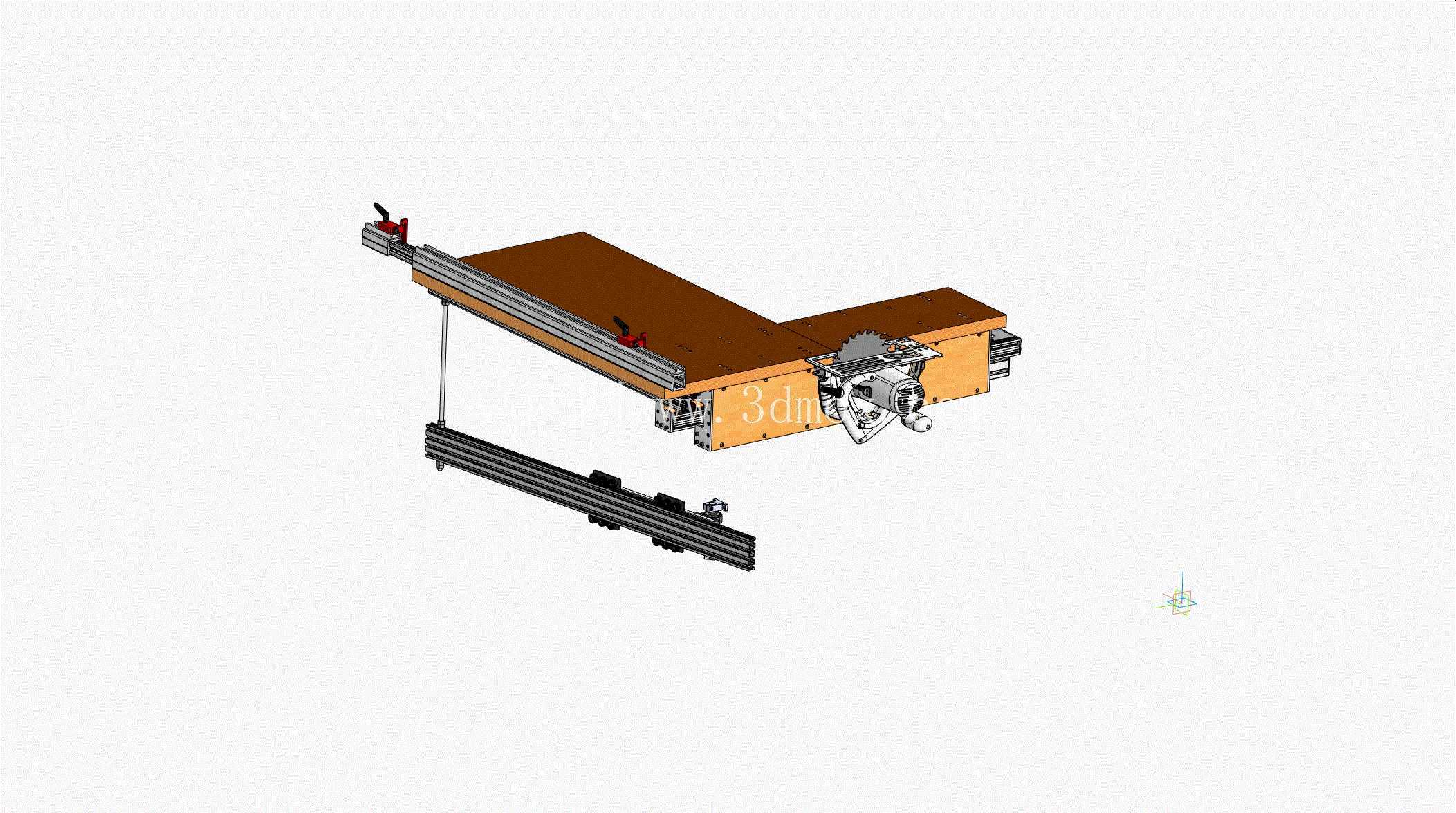

　　从建模细节看，作品把型材、连接件、锁紧件、锯切主机和木质台面拆分为可辨识的装配层级，便于检查干涉关系。长轨道位于下部，承担主要导向；托架在轨道上方往复运动，台面随滑架同步移动；锯片主机固定在侧向机架上，切割区与滑台运动方向形成正交关系。这样的布局有利于维护人员观察传动与导向部位，也方便后续调整压紧器、靠山、吸尘口或防护挡板。

　　在功能特性上，该滑架并不依赖复杂控制系统，而是以机械导向保证裁切一致性。推送过程中，工件重力压在台面上，侧向靠山限制板材横向位置，滑架则约束进给方向，三者共同减少人工操作误差。对于需要反复裁切相同长度木料的工序，这种结构能够提高重复性；对于大板或长料，托架延伸支撑可降低板材下垂造成的切口偏差。若投入实际制造，还应结合木材粉尘环境选择耐磨滑动面，并在锯片周围补充防护与排尘结构，同时确认机架地脚固定可靠，使滑台在满载推送时不产生侧向位移。
