手动杠杆式外夹头夹紧工装结构

　　这套手动杠杆式外夹头夹紧工装，主要面向小型回转类零件的外圆夹持场景，常见于仪表车床辅助工位、小型零件二次加工工装、检测工位定位以及装配线快速夹紧环节。在实际产线里，很多轴套类、小圆柱类零件需要完成端面钻孔、侧向开槽、外径复检、小件压装等工序，若直接使用通用卡盘，换型耗时且对薄壁小件容易造成夹持变形；该类外夹头工装通过锥面挤压产生径向收缩力，能够在较短操作行程内完成工件的抱紧与松开，适合多品种、中小批量生产中的快速装夹需求。

　　从机构功能上看，夹紧动作由手动杠杆驱动，操作者扳动紫色手柄后，连杆机构将手柄的摆动转化为夹头轴向牵拉动作。夹头被拉向挤压器的锥形部位时，锥面配合迫使弹性夹头沿径向均匀收缩，从而包裹工件外圆并形成稳定夹持。该结构的关键在于锥角选择：驱动锥角度可在较小范围内变化，以适应不同夹持力与松开行程的需求。锥角偏小时，机构增力效果更明显，夹持刚性更好，但松开时需要更大的反向力将夹头从锥面和弹簧预紧状态中退出；锥角偏大时，操作更轻快，但自锁趋势和夹持力会相应降低。因此在设计此类工装时，需要结合工件直径、夹持长度、材料硬度以及操作频率综合权衡。

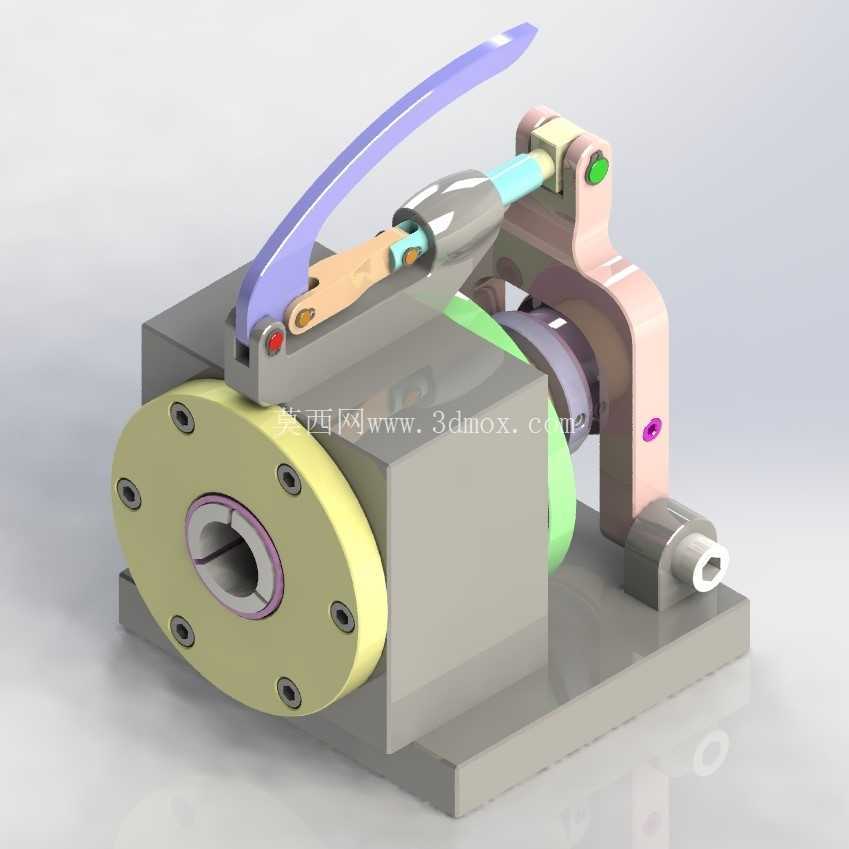

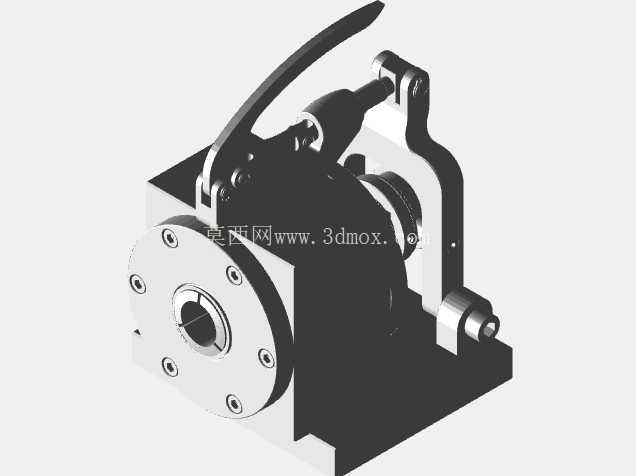

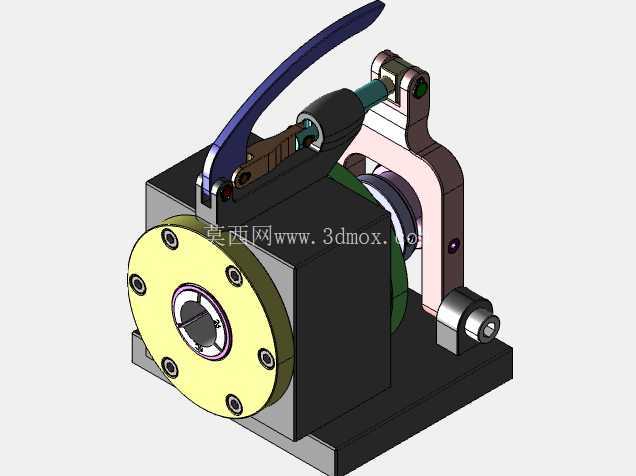

　　外形布局上，模型采用底板承托、箱体式主体定位、侧置支架约束拉杆的方式，整体结构紧凑。前端黄色圆盘为夹头安装与调节区域，中心孔用于穿入工件，周向螺钉用于固定端盖或限制夹头轴向位置；中部灰色箱体承担主要受力，将夹紧反力传递到底板；后方粉色支架用于支承驱动轴和铰接点，保证杠杆运动轨迹稳定；手柄与连杆之间设置铰接销，末端配合弹性元件实现复位。底板预留安装平面，可通过螺栓固定在机床工作台、检测平台或专用工装机座上。建模时需要重点检查底板安装孔位、夹头中心高以及操作者手部活动空间，避免工装上线后与刀具、护罩或相邻夹具发生干涉。

　　结构设计思路围绕“快速、定心、可换型”展开。弹性夹头通常开设均布收缩槽，能够在锥面推动下产生近似均匀的径向变形，使工件轴线与工装中心保持较高同轴度。相比单侧压板夹紧，这种环抱方式接触面积更大，局部压强更低，对薄壁套、软金属件和精加工表面更友好。为了适应不同规格工件，可更换不同内孔直径的夹头，而主体杠杆、锥套和底板仍可复用，这使得工装具备一定柔性。对于需要频繁换产的工位，夹头端部应设置便于拆卸的定位结构，锥面配合面需保证热处理硬度和表面光洁度，以减少长期磨损造成的定心精度下降。

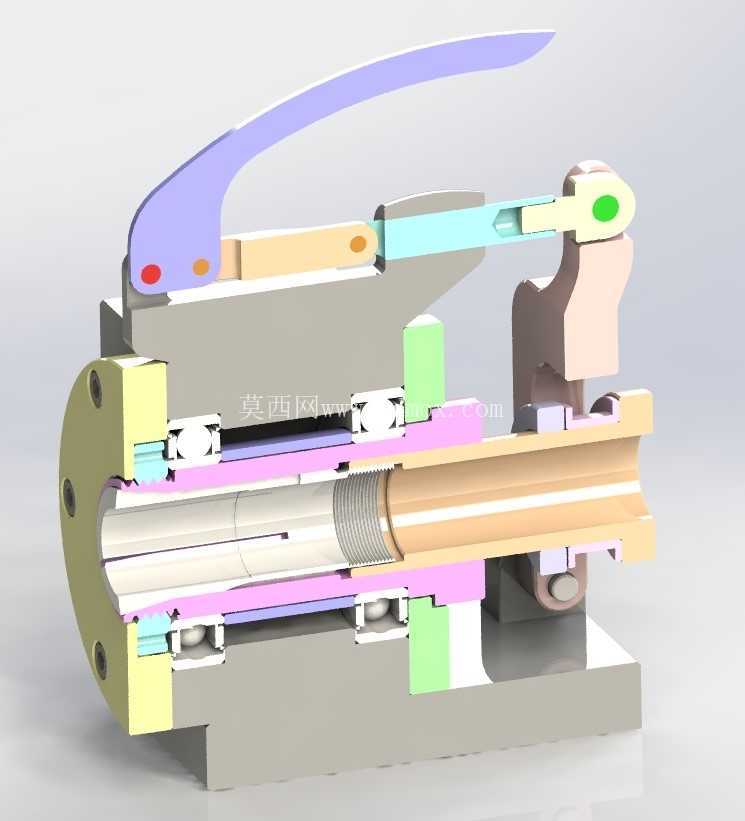

　　从受力路径看，操作者施加在手柄上的力经杠杆放大后传递至拉杆，拉杆牵拉夹头进入锥套，锥面将轴向力分解为径向夹紧力；工件被抱紧后，切削力或检测接触力通过夹头、锥套、箱体最终传递到底板和设备工作台。该路径要求铰接点、销轴和锥面配合区具备足够强度，尤其在侧向切削工况下，夹头前端悬伸不宜过长，否则会降低系统刚性。弹簧的作用主要是辅助松开和保持初始位置，其预紧力不能过大，否则会增加夹紧操作强度；也不能过小，否则夹头回退不充分，工件取出不便。

　　在三维建模过程中，应完整表达杠杆铰接关系、锥套配合面、夹头收缩槽、销轴位置、底板安装边界及手动操作空间。装配体检查时，需模拟手柄从松开到夹紧的全行程，确认连杆无死点、夹头伸缩顺畅、工件装卸路径不受阻挡，并核对夹头中心高与主机接口一致。对于加工制造而言，锥面角度、夹头内孔与外锥的同轴度、端盖固定孔位置以及底板平面度，都是影响工装实际使用效果的关键尺寸。
