户外便携多功能柴煤两用烧水取暖炉具

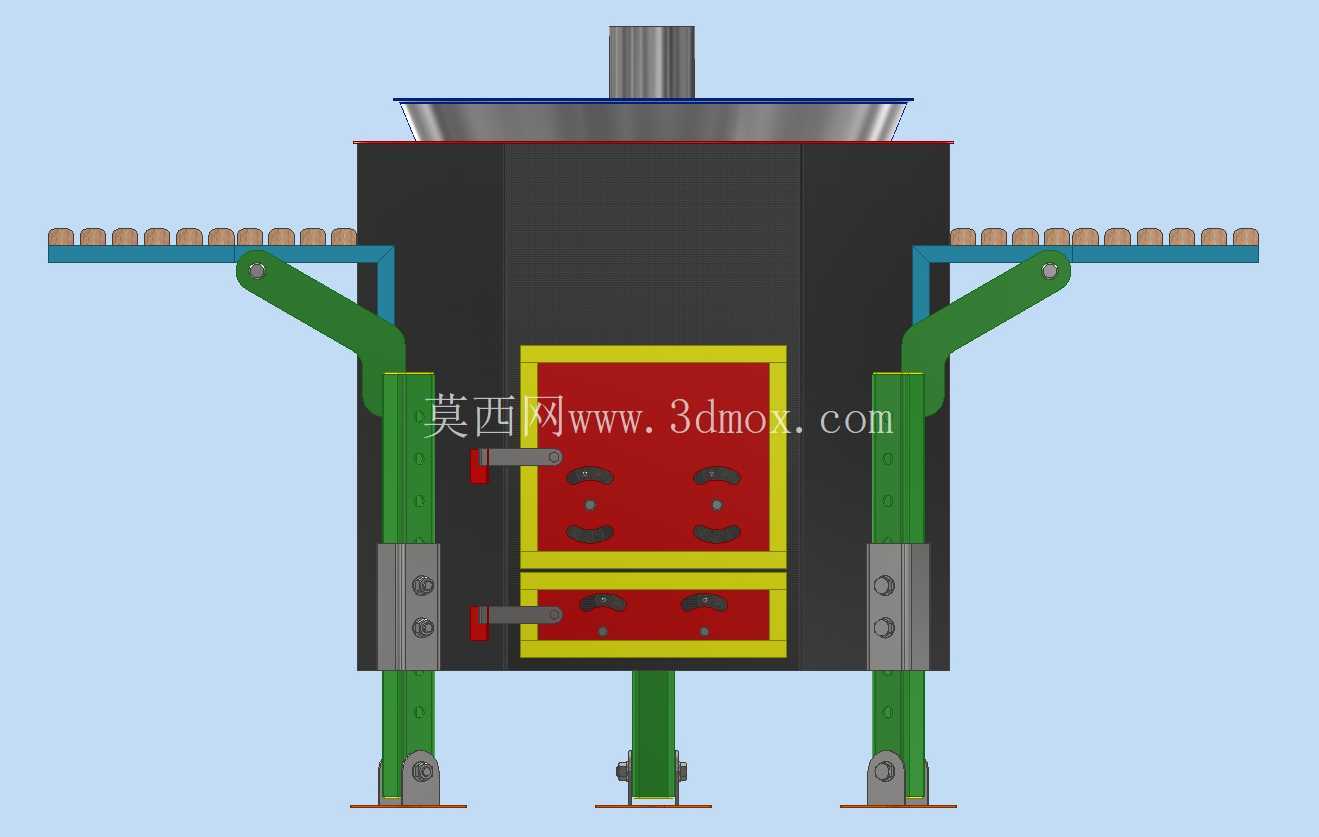

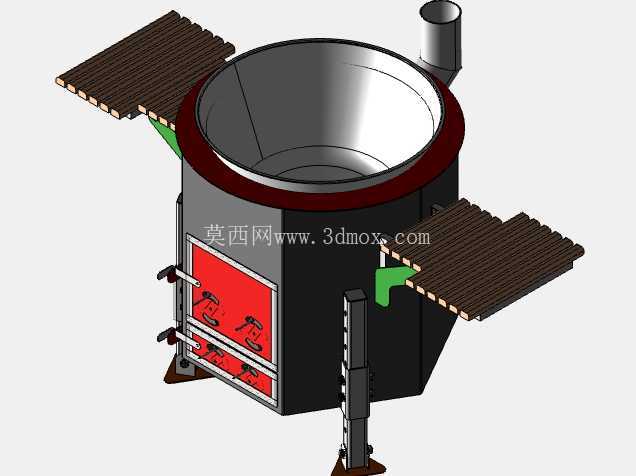

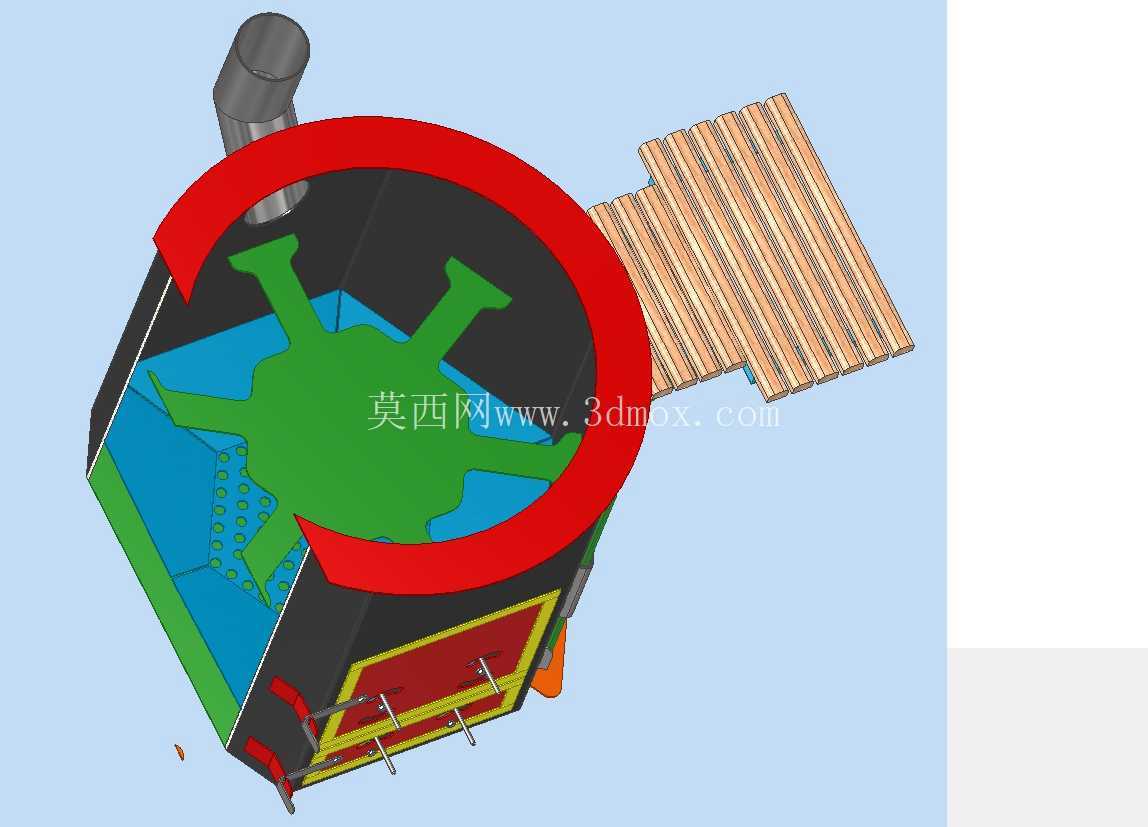

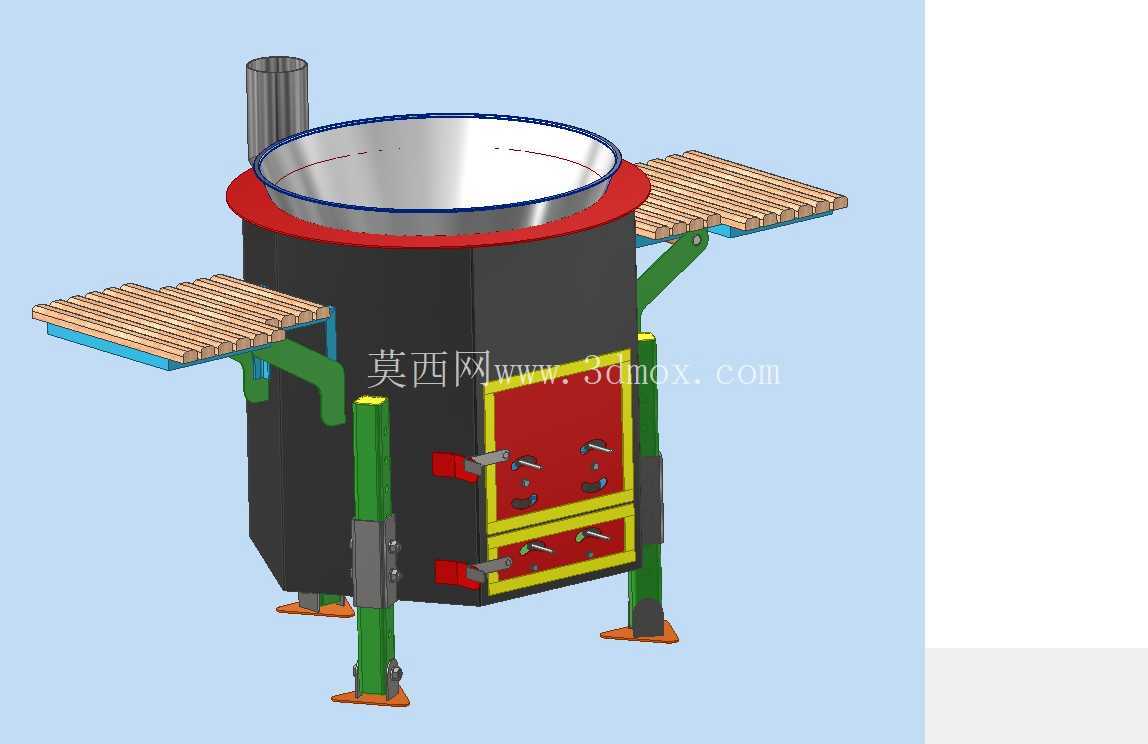

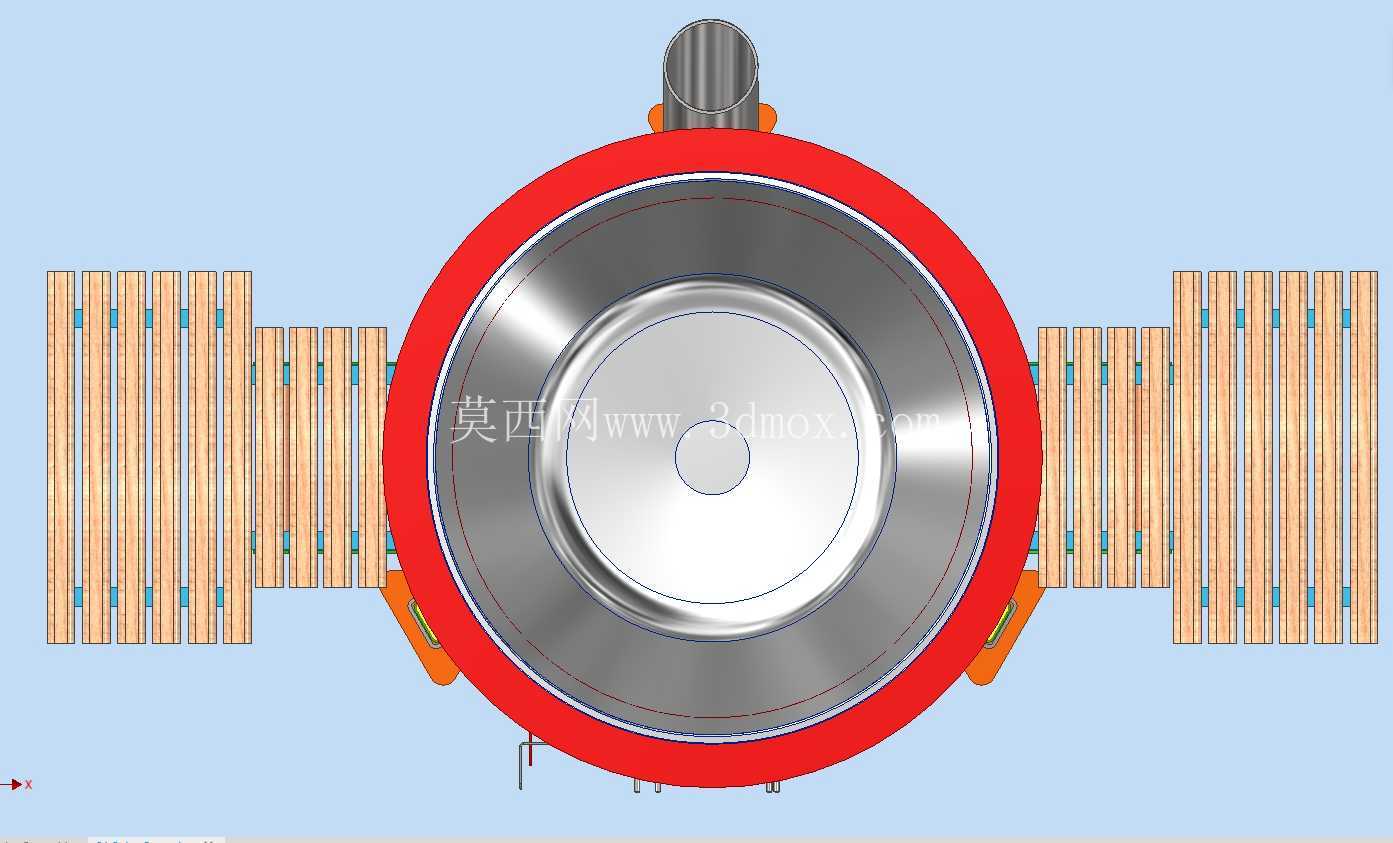

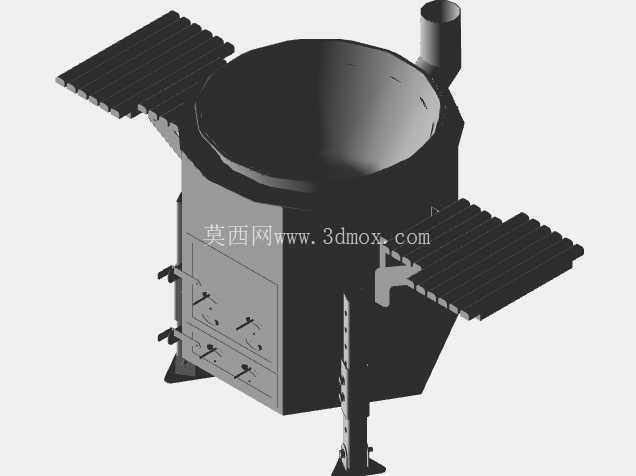

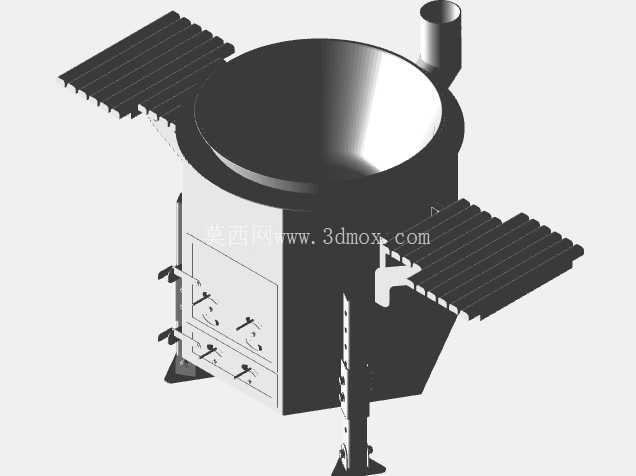

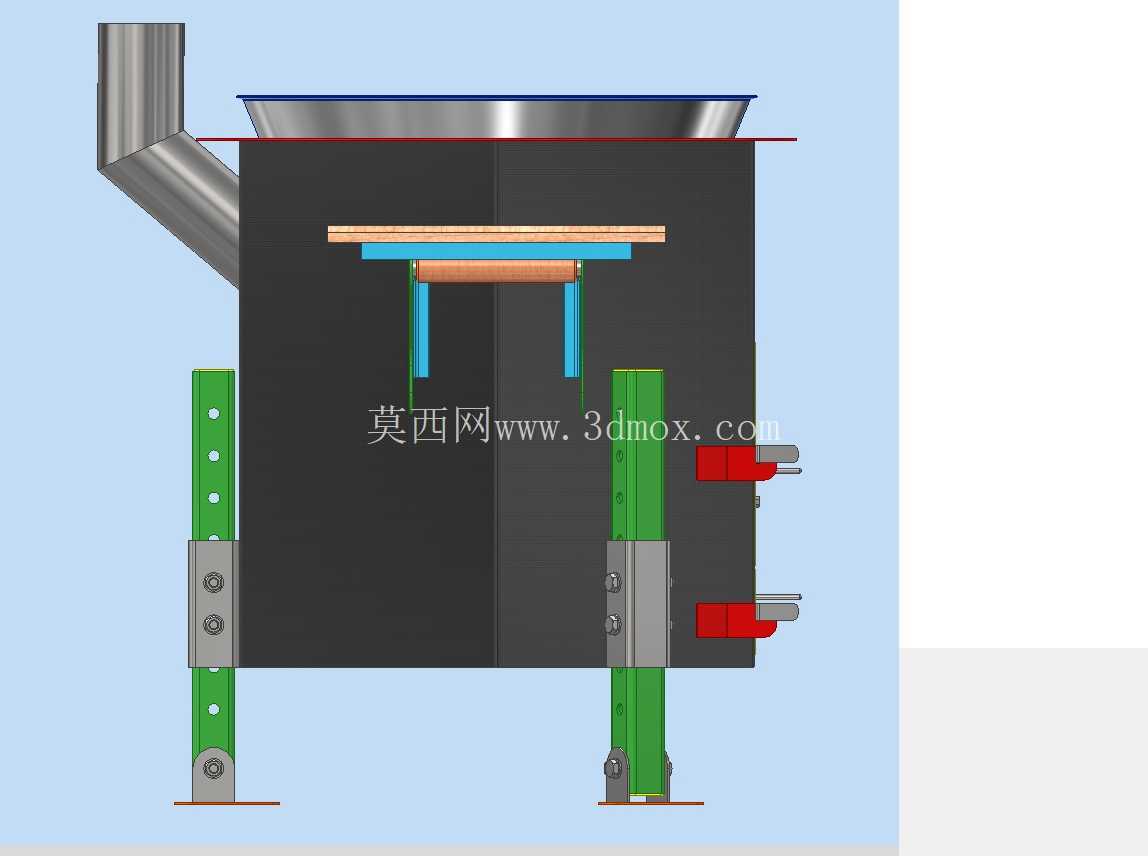

　　这款炉具的三维结构完整还原了户外移动式柴煤炉的全部装配关系，主体炉身采用近似八边形的立式腔体造型，区别于常规圆桶炉的直筒设计，多边形外壁在钣金折弯工序中更易控制拼焊变形，同时腔体内部预留的储灰与添料空间经过容积校核，可同时满足小块木柴、型煤两种燃料的装填需求。炉体正面设置上下两层独立炉门，上层为添料口，配备可开合的红色封门与锁紧卡扣，添料时无需挪动顶部锅具，封门闭合后可通过调节进风开度控制燃烧强度；下层为清灰口，抽屉式灰斗可直接抽出倾倒燃尽灰烬，两层炉门之间设置限位挡边，避免使用过程中炉门意外滑脱。炉体顶部为大口径圆形承托圈，红色环形法兰边高出炉身上端面，既可以直接放置大容量水壶、平底锅进行烧水烹饪，环形挡边也能限制锅具横向滑移，

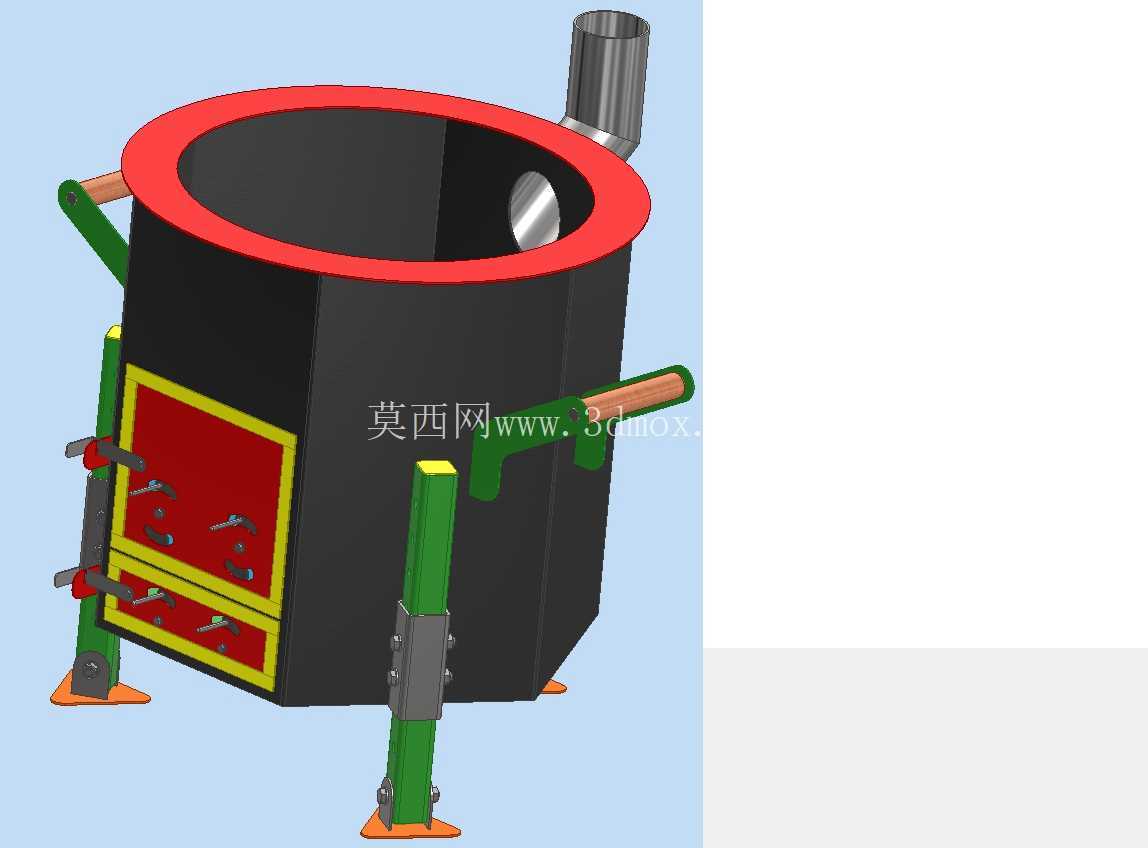

　　避免户外地面不平整时锅体倾翻，炉身侧上方伸出的圆柱形排烟管可直接外接排烟软管，将燃烧烟气导向远离人员活动的区域，在帐篷前庭、临时棚屋内使用时也能减少烟气弥散。炉体两侧伸出的折叠置物台是该结构的实用设计亮点，台面板采用多根平行木条拼接，支撑臂为绿色弯折金属构件，非使用状态下可向上翻折贴靠炉身，展开后两侧台面可临时放置炊具、食材、点火工具，无需额外搭配侧边桌，置物台的支撑铰接点经过受力校核，单侧承重可满足常规厨具放置需求，木条与金属支架之间预留装配间隙，受热膨胀时不会出现挤压翘曲。炉体底部配置四根独立可调支腿，支腿主体为绿色金属立柱，中段加装灰色高度调节套，底部为橙色防滑脚垫，在泥土地、砂石地、不平整的水泥地面上，

　　可单独调整每根支腿的伸出长度，将炉体顶面调至水平状态，脚垫的大接触面积也能降低炉体对松软地面的压强，避免长时间燃烧时支腿下陷。从实际应用场景来看，这类炉具主要适配户外露营、庭院聚餐、野外临时作业点的取暖与炊事需求，不需要外接燃气或电源，就地拾取干柴即可使用，折叠后整体占用空间大幅缩小，可直接放入皮卡货箱、露营拖车内部转运。结构建模过程中，炉体内壁的耐火衬层预留了装配间隙，外壁与内衬之间形成的隔热空腔可降低炉体外表面温度，减少周边人员误触烫伤风险，炉门与炉身的贴合面设计了折弯止口，燃烧时漏风率控制在较低水平，保证进风全部从底部调风口进入，让燃料燃烧更充分。排烟管与炉身的连接采用插接定位，管壁之间预留拆装间隙，

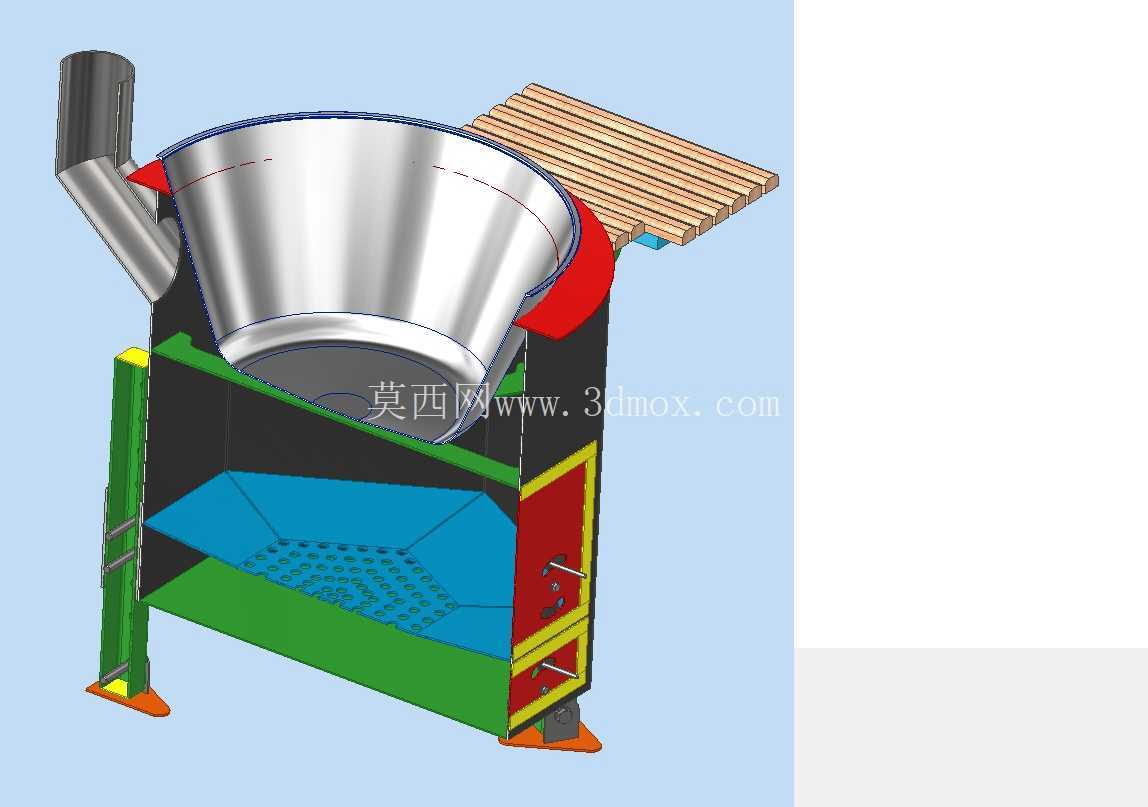

　　长期使用后积灰清理也可直接拆开操作，两侧置物台的木质板条采用嵌入式固定，板条两端卡在金属支架的卡槽内，受热后更换单根板条无需整体拆解台面。支腿与炉身底部的连接座采用螺栓紧固，运输过程中可将支腿整体拆下，进一步降低包装体积，现场组装时仅需对准连接孔位拧紧紧固件即可，不需要专用工装辅助。炉体正面的炉门锁紧把手采用偏心压紧结构，转动把手即可带动封门压紧止口面，燃烧过程中不会因为炉内风压波动出现炉门被顶开的问题，下层灰斗与炉腔之间设置炉箅子，炉箅子的通风间隙经过尺寸优化，既可以漏下灰烬，也不会让未燃尽的小块燃料直接掉落。整体结构没有复杂的传动部件，日常维护仅需定期清理烟灰、在铰接点涂抹少量润滑脂即可，多边形炉身的钣金展开件在建模时已同步预留折弯余量与焊接焊接收缩量，从三维结构直接导出钣金下料图即可投入加工，各外露功能部件的配色区分清晰，装配关系直观，对于小型炉具设计、户外装备结构开发的从业者来说，该模型完整呈现了民用便携燃烧炉从功能布局到安装边界的全部设计细节，顶部锅具的放置直径、两侧置物台展开后的总宽度、支腿可调行程、排烟管的插接配合尺寸都在装配结构中明确体现，选型改型时可直接根据目标使用场景调整炉身容积、支腿高度与置物台尺寸。
