低温燃料输送低泄漏自封对接接头结构

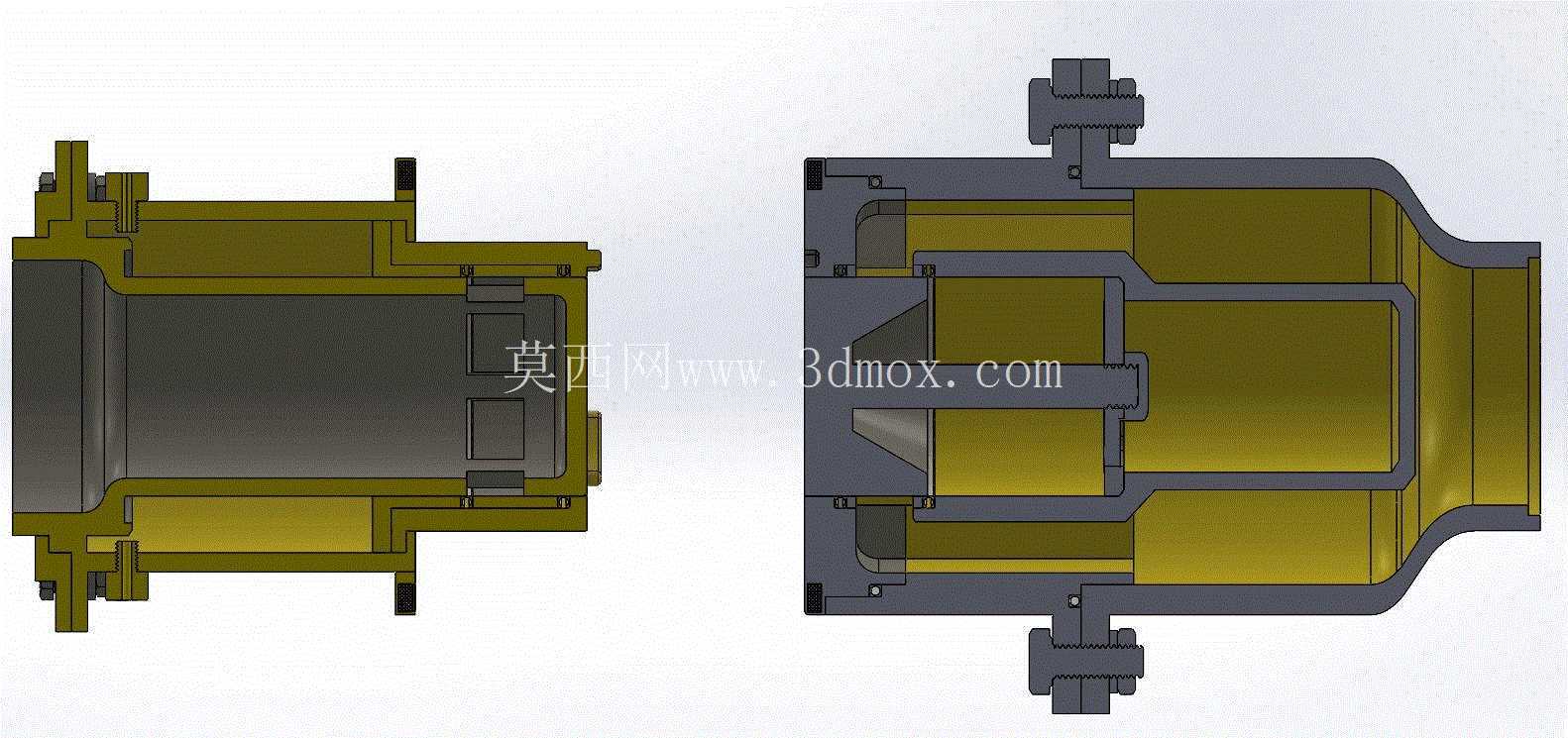

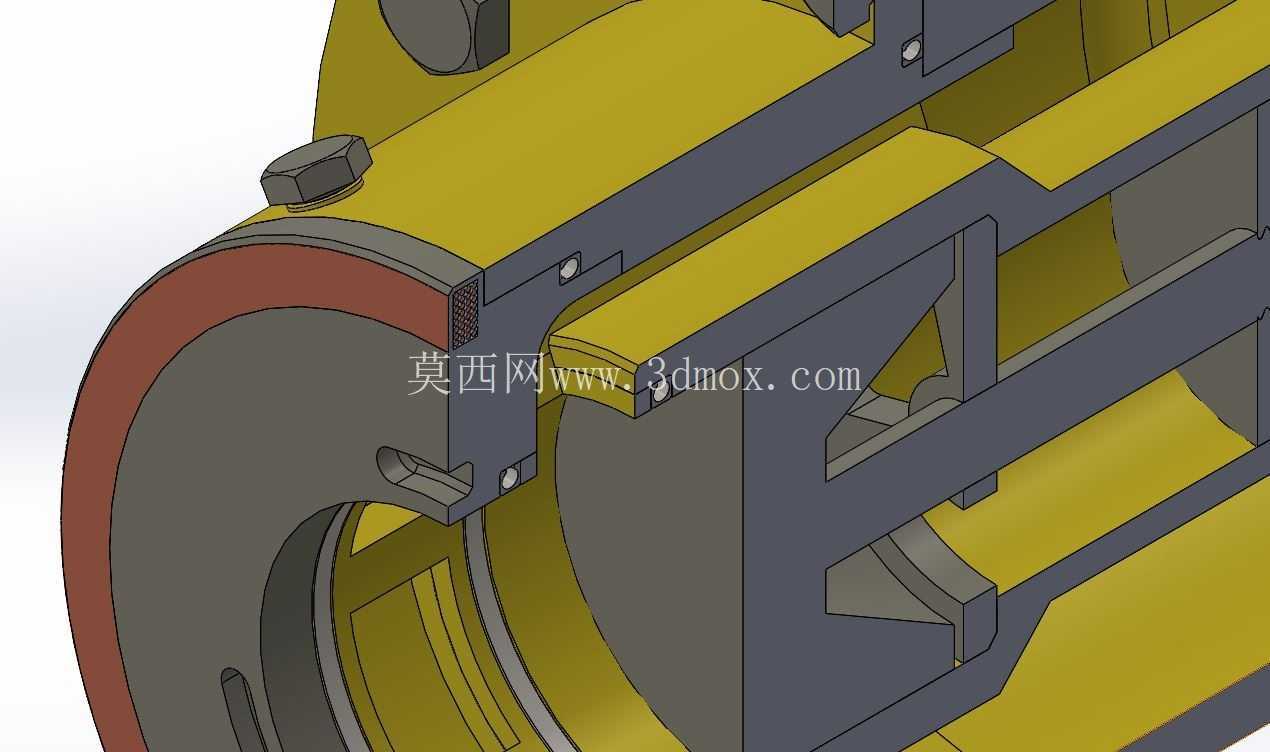

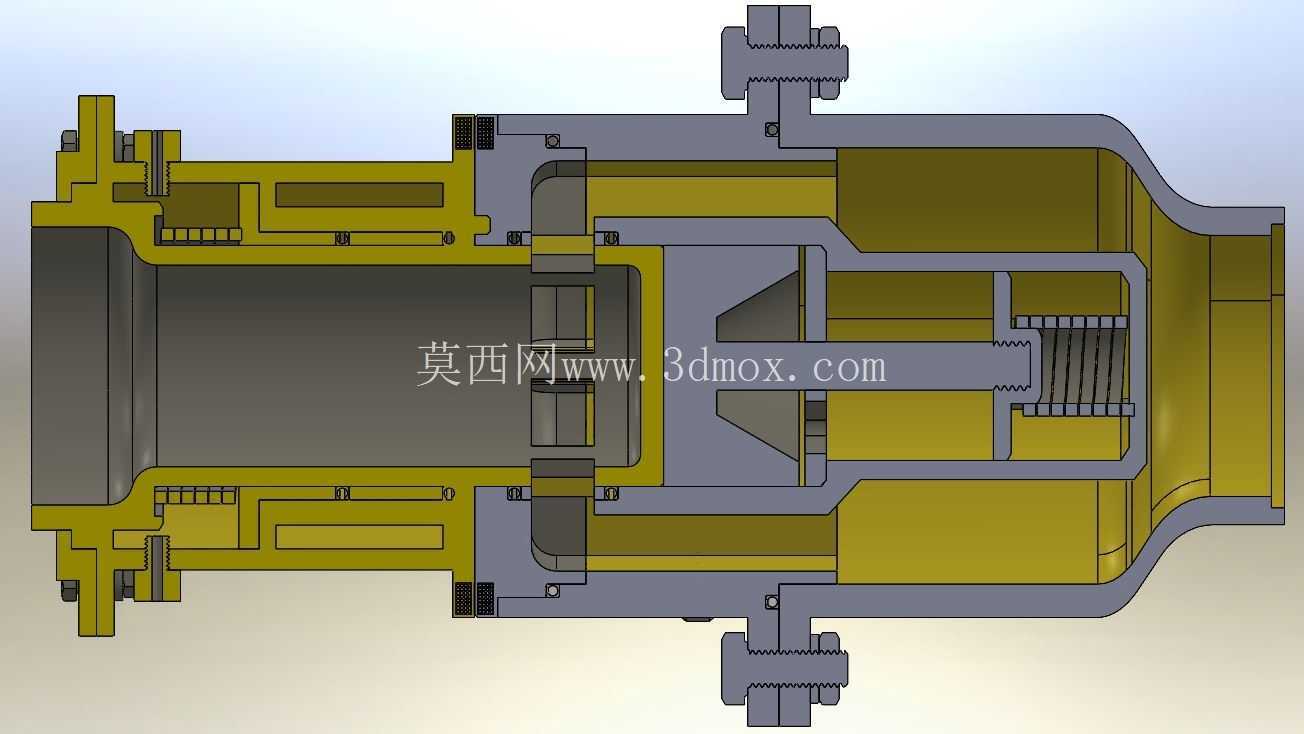

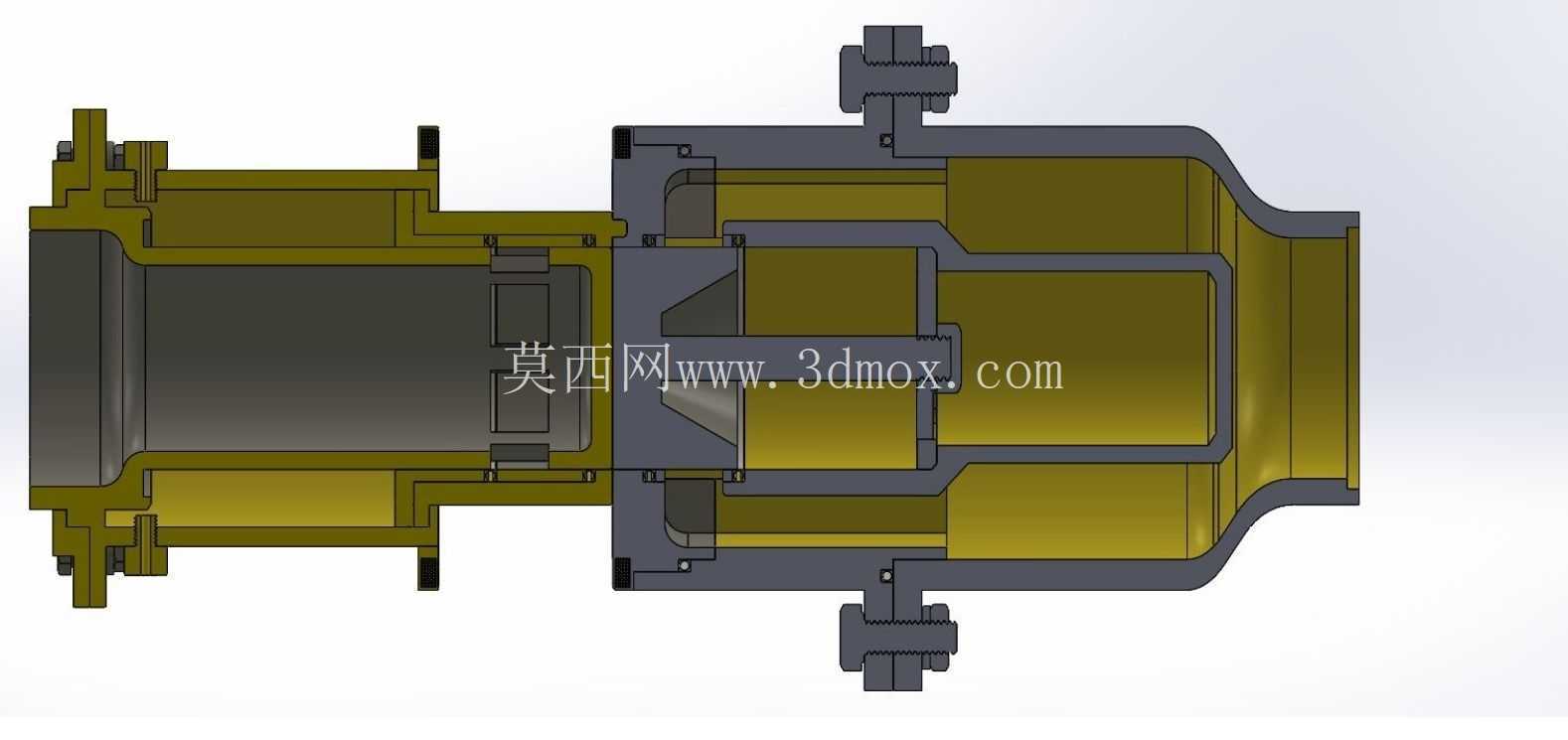

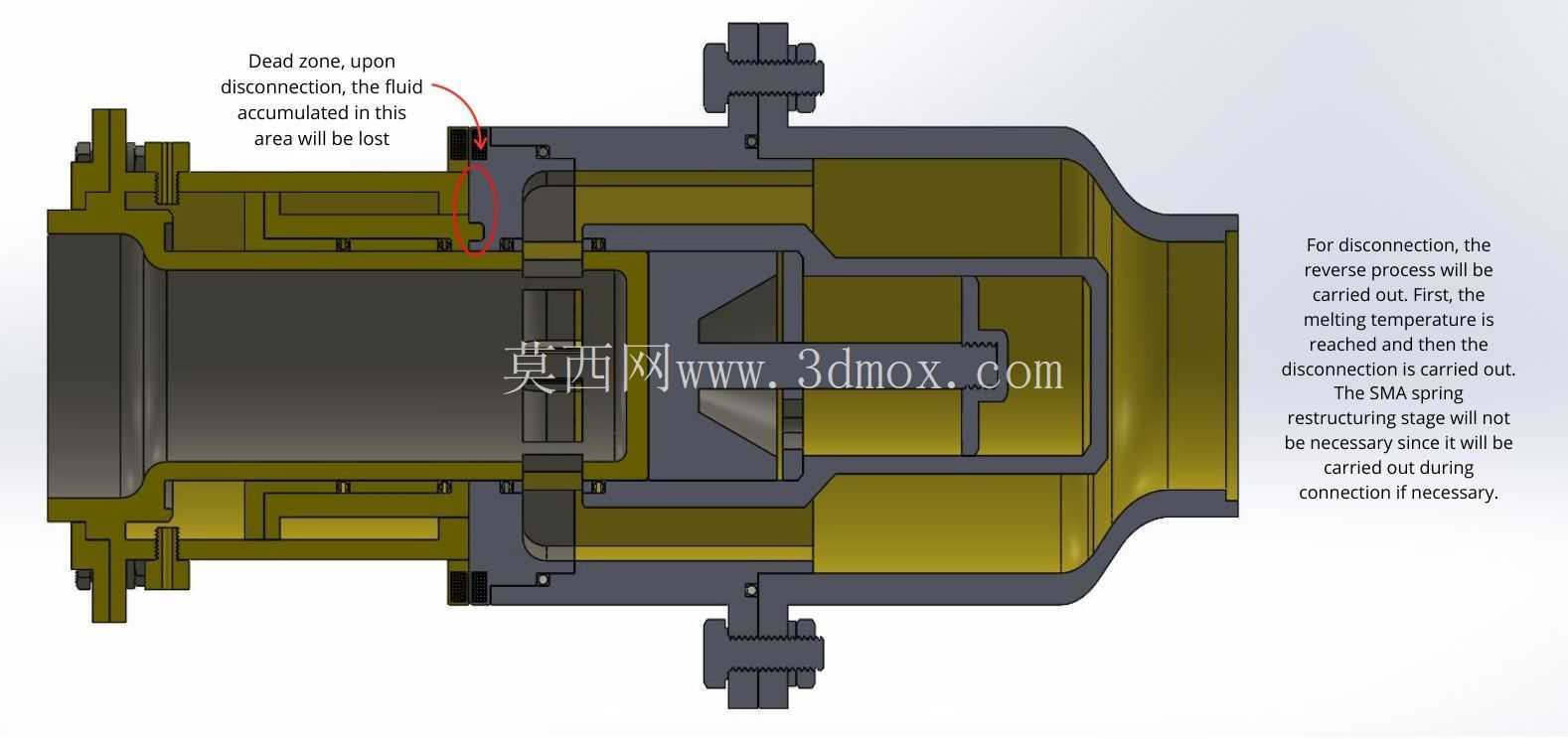

　　这套对接结构面向低温流体输送管路的断开与再连接工况，核心要解决的是深冷介质在长期静置、频繁插拔过程中的密封可靠性与残液控制问题。从剖面结构能看到，两侧接头本体在对接到位后，内部流道完全贯通，断开瞬间两侧阀芯在弹性元件作用下自动封闭端口，把管路内残留的低温介质截留在各自侧，避免断开面出现大量喷溅、汽化溢出。这类结构在航天推进剂地面加注、低温试验台管路、深冷工艺管线快速切换场景里非常实用，操作人员不需要额外加装盲板，对接动作本身就完成两端阀门的同步开启，分离动作同步触发两侧封闭，作业步骤比传统法兰加截止阀的组合少很多。

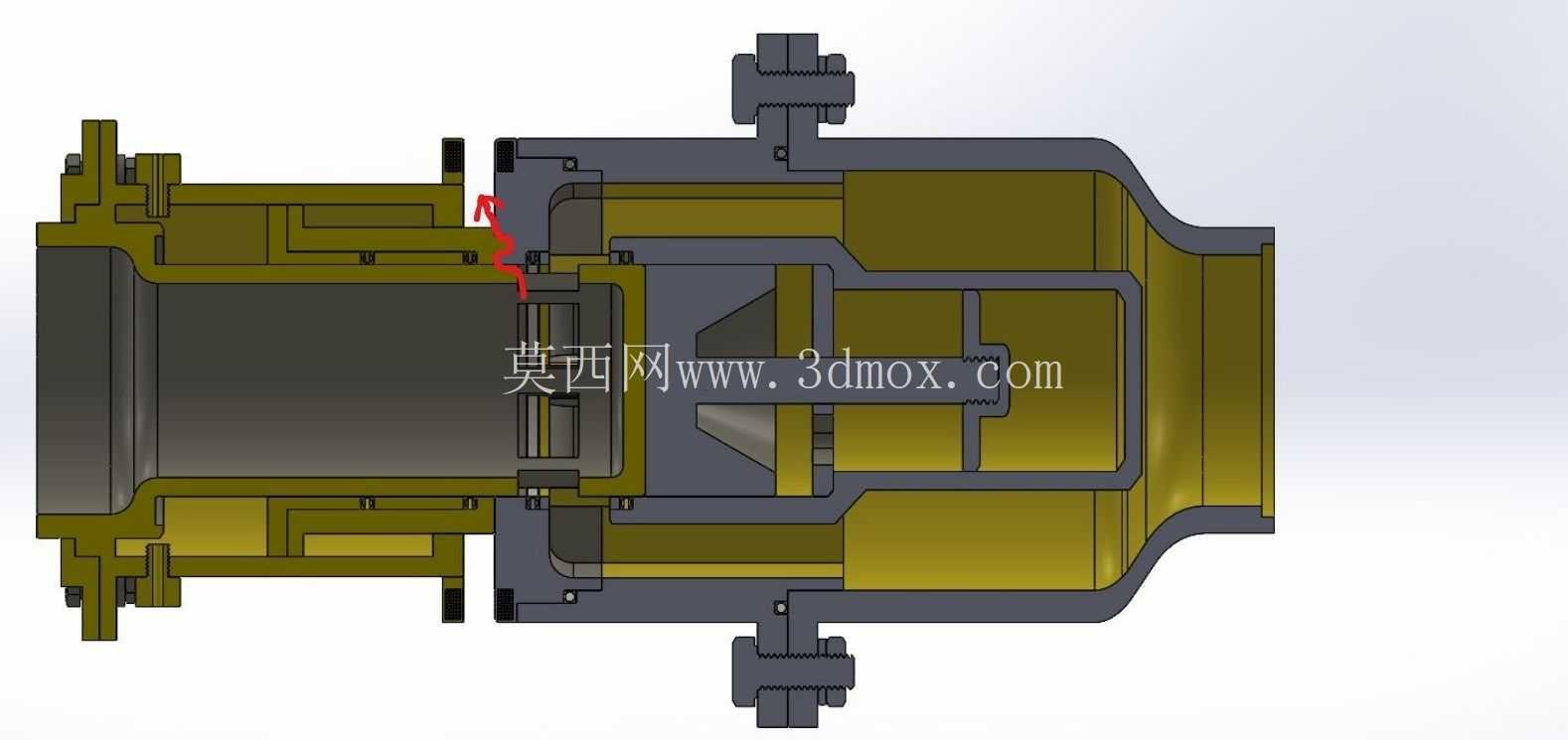

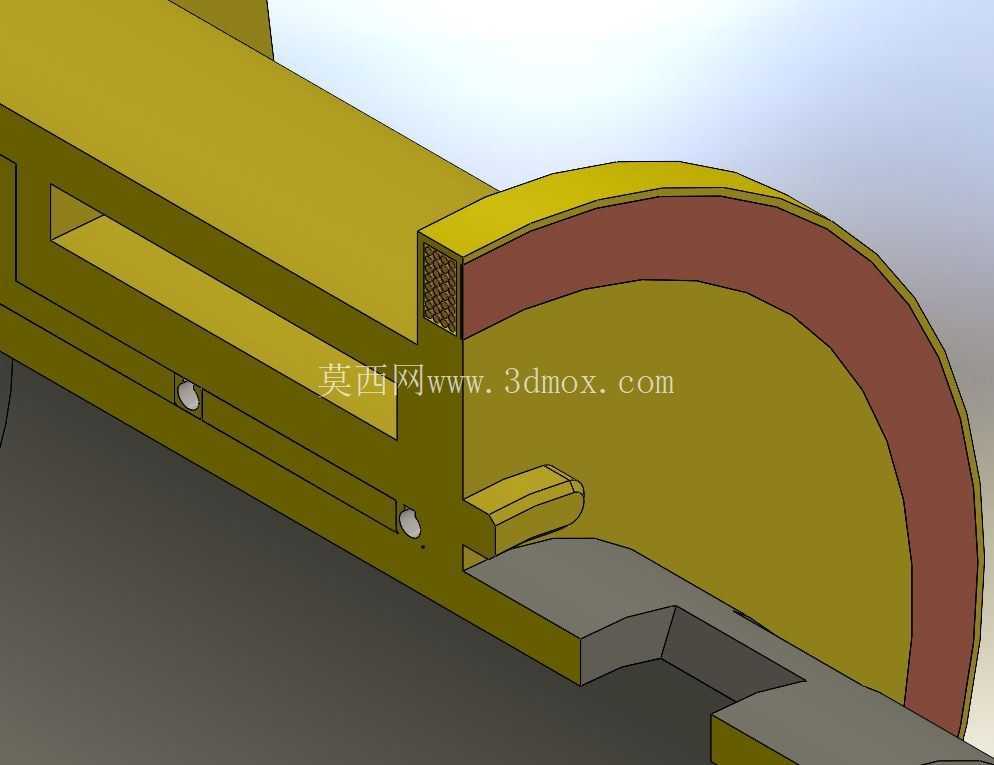

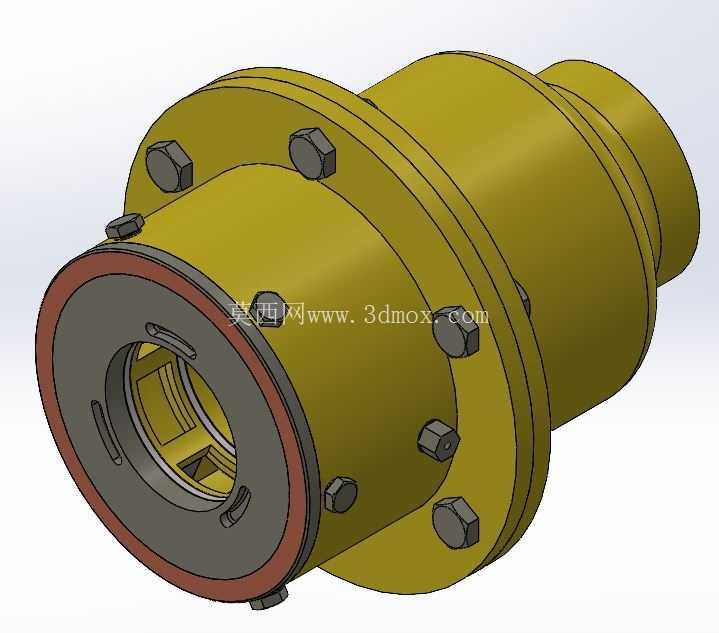

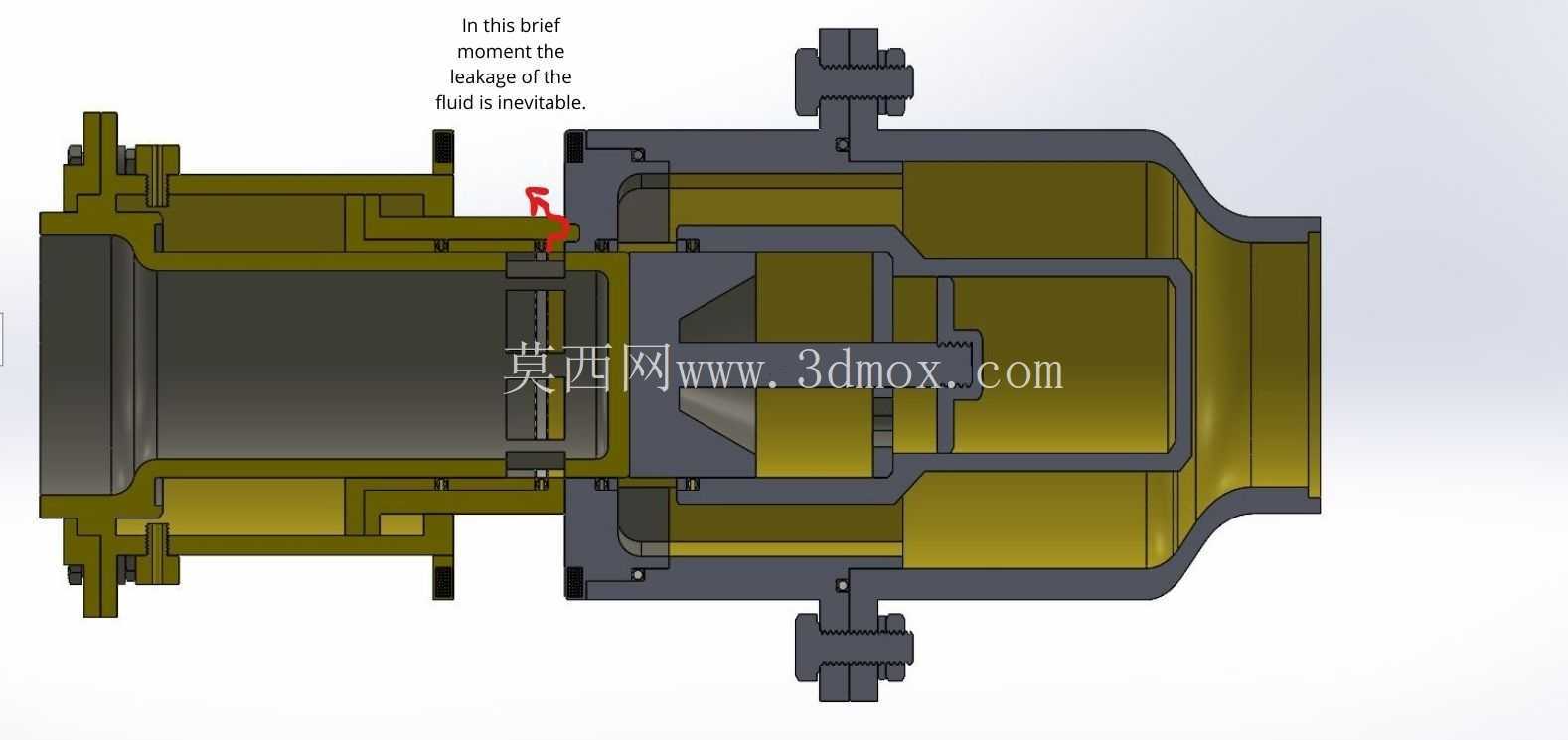

　　从结构布局看，接头采用嵌套式对接导向，公头插入母头时，外圆柱面先进入导向段，把两侧流道轴线偏差校正到密封件允许的范围内，随后内部顶杆互相接触，先克服阀芯弹簧预紧力把阀瓣推离密封座，流道才逐步打开；这个先后顺序很关键，导向未到位时阀芯不会开启，能避免半对接状态下介质泄漏。外侧设置的锁紧机构采用径向卡位形式，对接到位后卡块嵌入对接环槽，把两侧接头轴向锁死，承受管路内压产生的分离力，锁紧件上方的操作柄用来驱动卡块收放，现场手动即可完成对接锁定与解锁，不需要大型工装辅助。

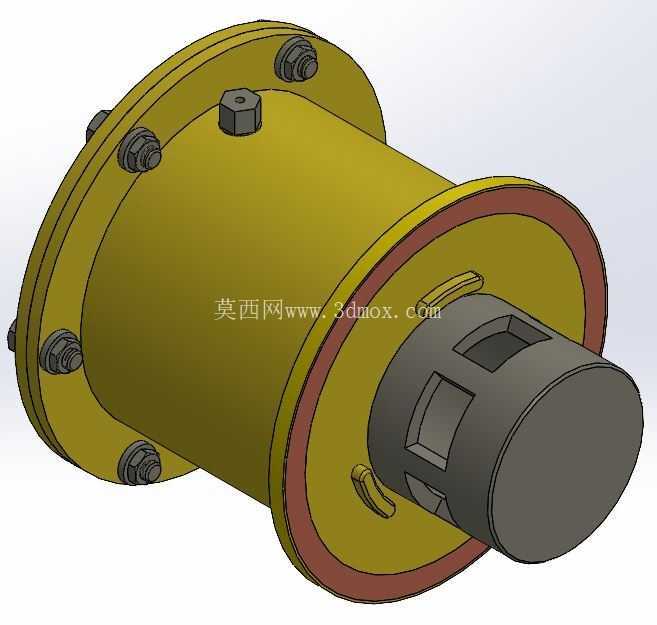

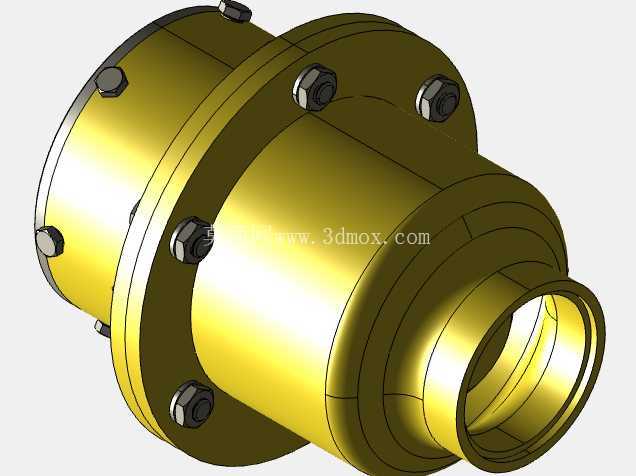

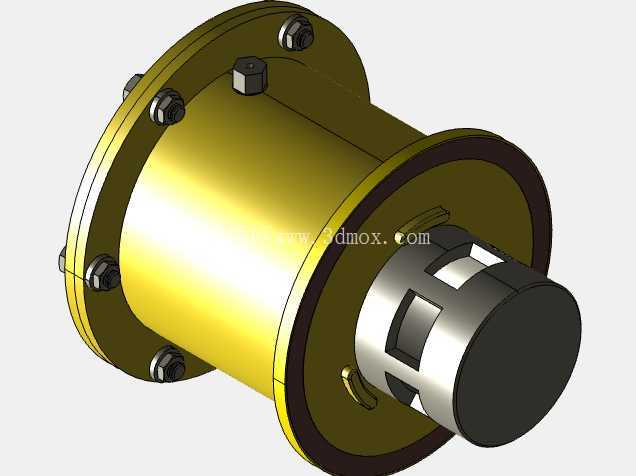

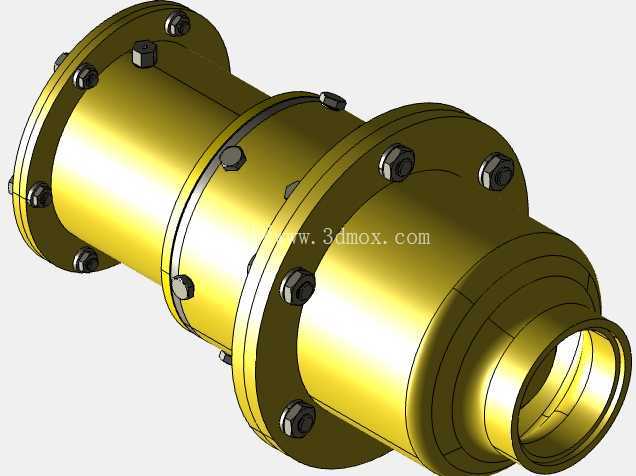

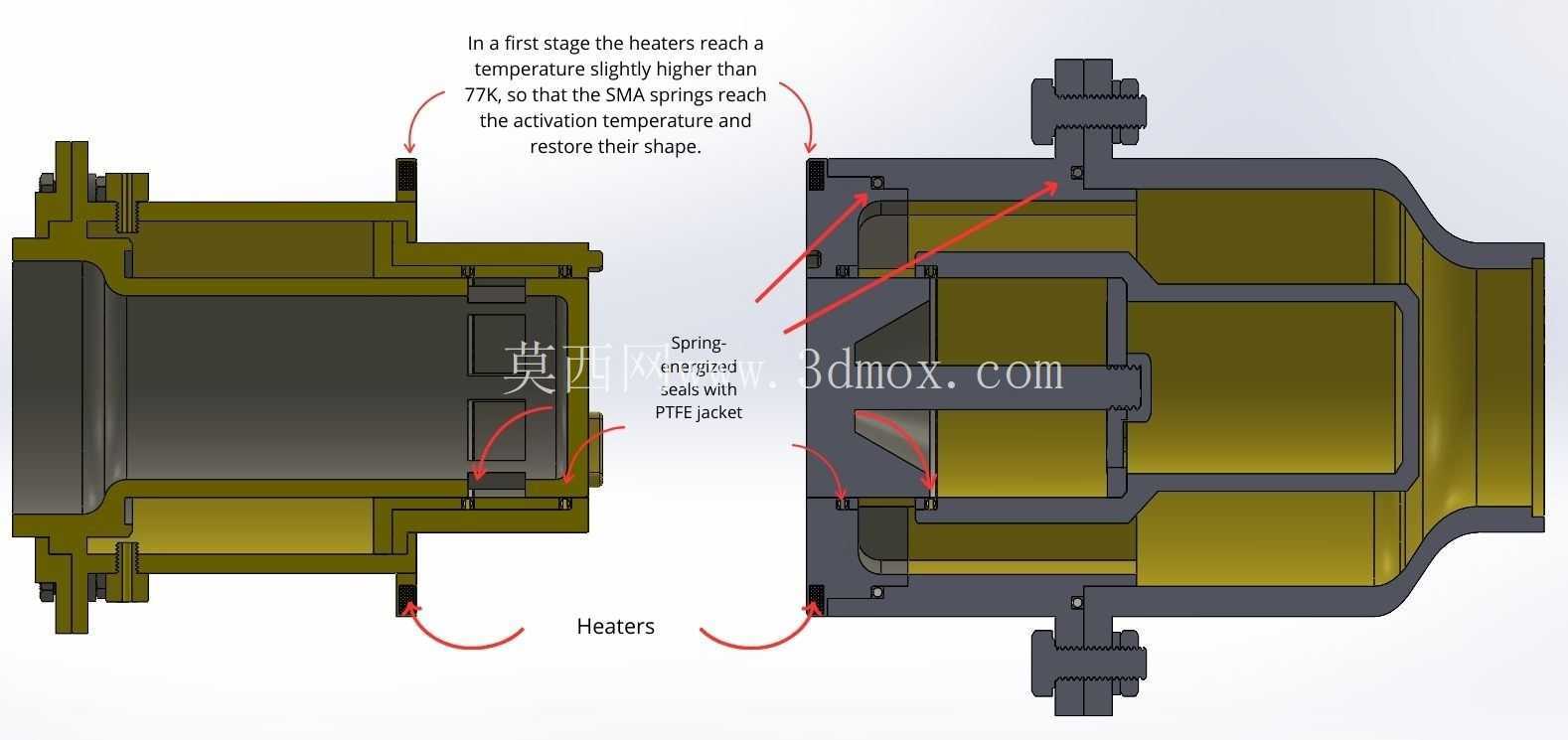

　　密封设计上，主密封面采用锥面配合形式，相比平面密封，锥面在对接过程中能自动对中，相同轴向压紧力下密封比压更高，适配低温下材料收缩带来的尺寸变化；阀芯密封采用软质密封件与金属阀座贴合，在低温介质浸润状态下仍能保持足够的贴合度，补偿微小加工形位误差。流道内壁做了平滑过渡，没有突兀的台阶与死角，介质通过时压损较小，也避免低温介质在死角处滞留造成局部冷量集中。接头本体外部的加强轮廓兼顾刚性与轻量化，壁厚按照承压壳体设计，法兰端的连接孔位用于和上下游管路固定，安装时需保证对接轴线的同轴度，允许的径向偏移量控制在导向段可补偿范围内，角度偏差不能超过密封面允许的偏角，否则会造成单侧密封比压不足。

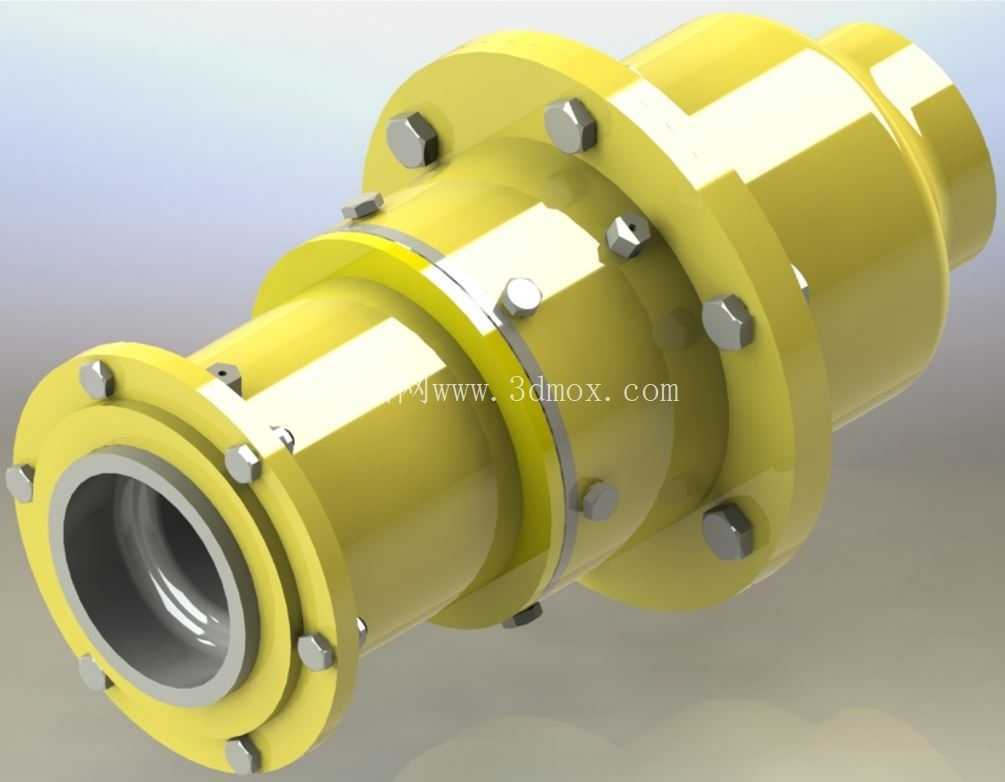

　　实际选型布置时，要在接头两侧预留足够的插拔操作空间，外侧操作柄的转动行程范围内不能布置其他管线与结构件，低温工况下还要考虑接头表面结霜结冰对锁紧动作的影响，预留除冰与保温层包覆的空间。对接后的轴向长度、外径轮廓都可以直接从三维模型中提取，用于管路排布时的干涉检查，内部阀芯的开启行程、弹簧力匹配关系也在模型中完整表达，结构工程师可以直接在此基础上调整密封件材质、弹簧参数，适配不同的低温介质压力与流量需求。整套结构把导向、锁紧、双端自封、密封补偿功能集成在单个接头组件内，没有冗余的外置管路与阀门，是低温快速加注管路里典型的高集成度连接部件。
