撬装式工业管路阀组集成输送单元

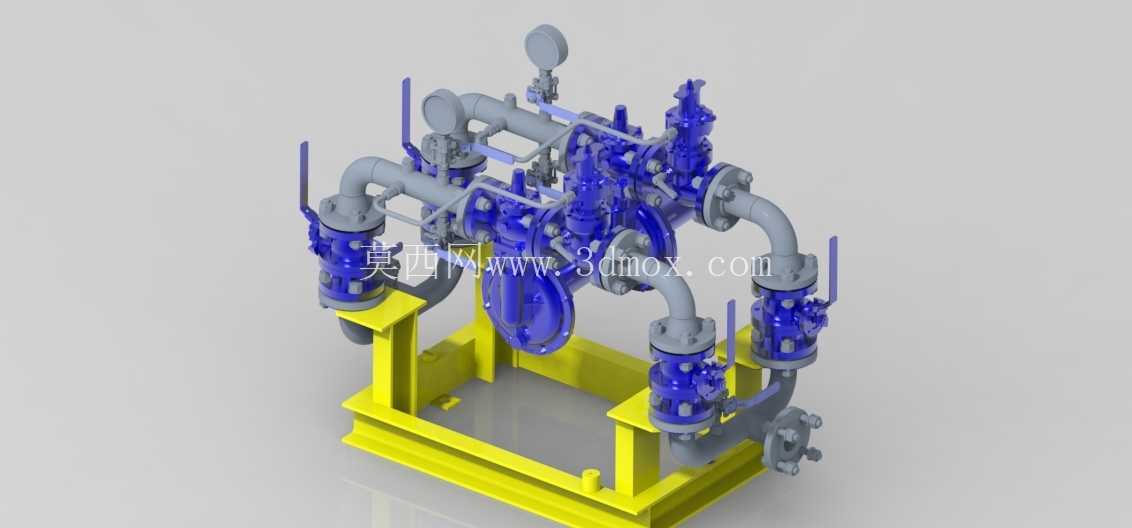

　　这套集成管路阀组在现场落地时，最先要核对的是底部黄色撬座的外轮廓边界，撬座采用型钢拼焊成矩形框架，四根纵向支腿向上承托整套管路，横向连梁把支腿底端锁成整体，框架内侧预留出叉车穿入的槽位，转运时不需要额外搭设临时支架，直接用叉齿托举底梁就能完成车间移位、货车装卸与现场就位。撬座顶面的安装点位全部按管路走向预先排布，每一个阀件的支撑立柱都和底梁焊接位置对齐，避免管路重量悬空压在管道弯头处。

　　管路主体采用大口径无缝钢管弯折拼装，横向主管路沿撬座长度方向贯穿，左右两端通过90度弯头转向后向下接入支路，各支路之间用短节法兰串联，所有管道连接位置都采用法兰对接，法兰盘之间预留密封垫片压紧间隙，现场检修时可以单独拆卸某一段管路，不需要把整套管线全部切割解体。管路上配置的多台蓝色截止阀分别控制不同支路的通断，阀杆朝向统一预留操作空间，手轮外侧到撬座边缘的距离满足操作人员站立扳动的行程要求，不会出现手轮贴靠框架、无法全开全关的情况。部分阀件顶部加装了压力表取压接口，压力表通过引压管垂直安装在管路最高点，运行时可以直接读取各段管内压力，判断滤芯是否堵塞、阀门是否内漏。

　　这类撬装阀组最常见的应用场景是流体输送工段的介质分配，比如化工车间的原料进料分配、水处理系统的过滤支路切换、液压站的压力油供油汇流，出厂前所有管路在车间内完成预组装与压力测试，现场只需要对接撬体两端的进出口法兰，接通压力测点信号线就能投入使用，省去现场逐根配管、逐台找正阀件的工作量，也避免现场焊接质量不稳定带来的渗漏隐患。

　　设计过程中首先要梳理介质流向，先确定主进管的口径与总流量，再按照各支路的设计流量分配支管通径，避免支路管径过小造成节流压损过大。管道弯折处的曲率半径统一取管径的1.5倍以上，减少介质在弯头处的湍流冲击，对于含固体颗粒的介质，大曲率弯头也能降低颗粒对管壁的冲刷磨损。阀件选型时全部采用法兰连接形式，和管道口径一一匹配，阀件的公称压力等级高于管路设计工作压力一个等级，保证超压工况下的密封可靠性。

　　布局阶段把重量较大的主阀件布置在撬座中心区域，轻质仪表与小口径支管布置在撬体两侧，让整套设备的重心落在撬座底面的几何中心范围内，吊装转运时不会出现偏载倾斜。操作侧的所有阀杆、手轮、压力表表盘都朝向巡检通道方向，操作人员站在撬体一侧就能完成所有阀门的开关操作与压力读数，不需要绕到设备背面或者探身到管路缝隙里操作。撬座支腿的高度设置兼顾底部排液与地面找平，支腿底板上开有地脚螺栓孔，现场就位后可以通过膨胀螺栓把撬体固定在混凝土地面上，抵消管路内介质高速流动产生的振动。

　　管路的最高点设置自动排气阀安装位，充液启动时可以快速排尽管道内的空气，避免气塞造成流量不稳；最低点预留排污泄放口，停机检修时可以把管内残留介质全部排空，方便拆解维护。整套模型把管道、阀门、法兰、螺栓、撬座、仪表全部按实际装配关系建模，法兰上的螺栓孔数量、分布圆直径都和标准阀件对应，工程人员可以直接在三维环境里核对操作空间、模拟拆装顺序，提前发现手轮和管道碰撞、检修工具无法伸入螺栓位置之类的干涉问题，出图后可以直接指导撬座焊接、管路预制与现场装配。
