低温流体磁耦合无泄漏快接输送阀

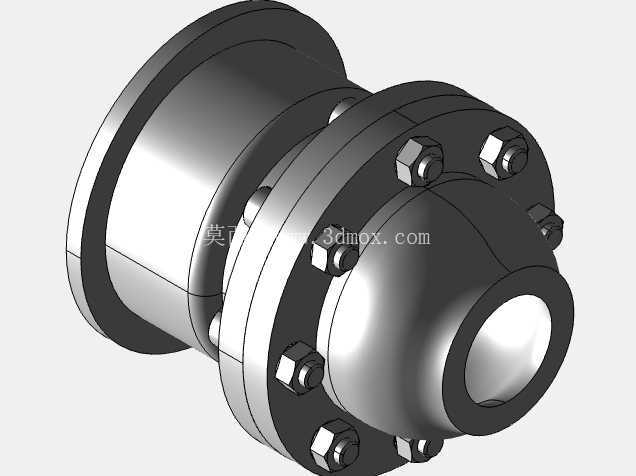

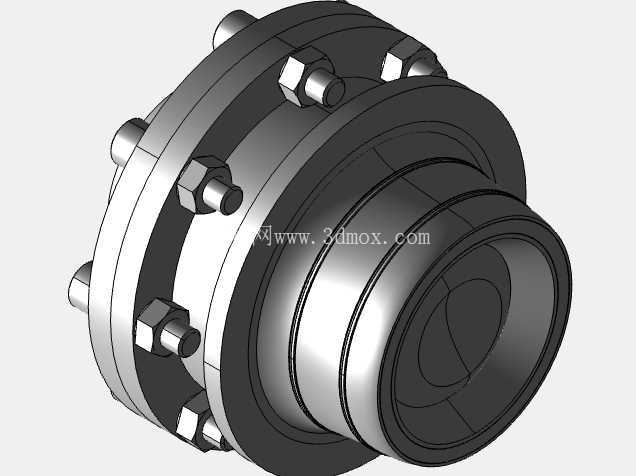

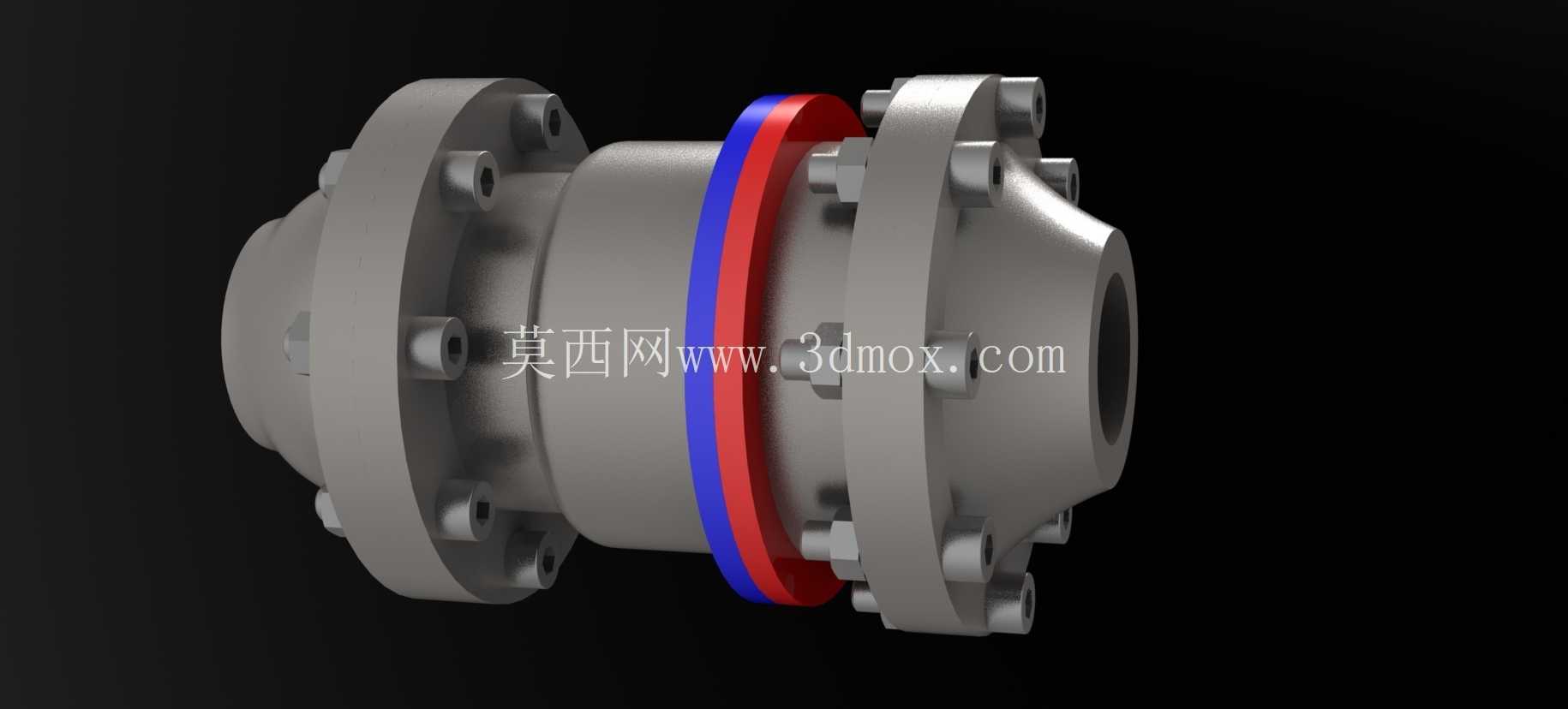

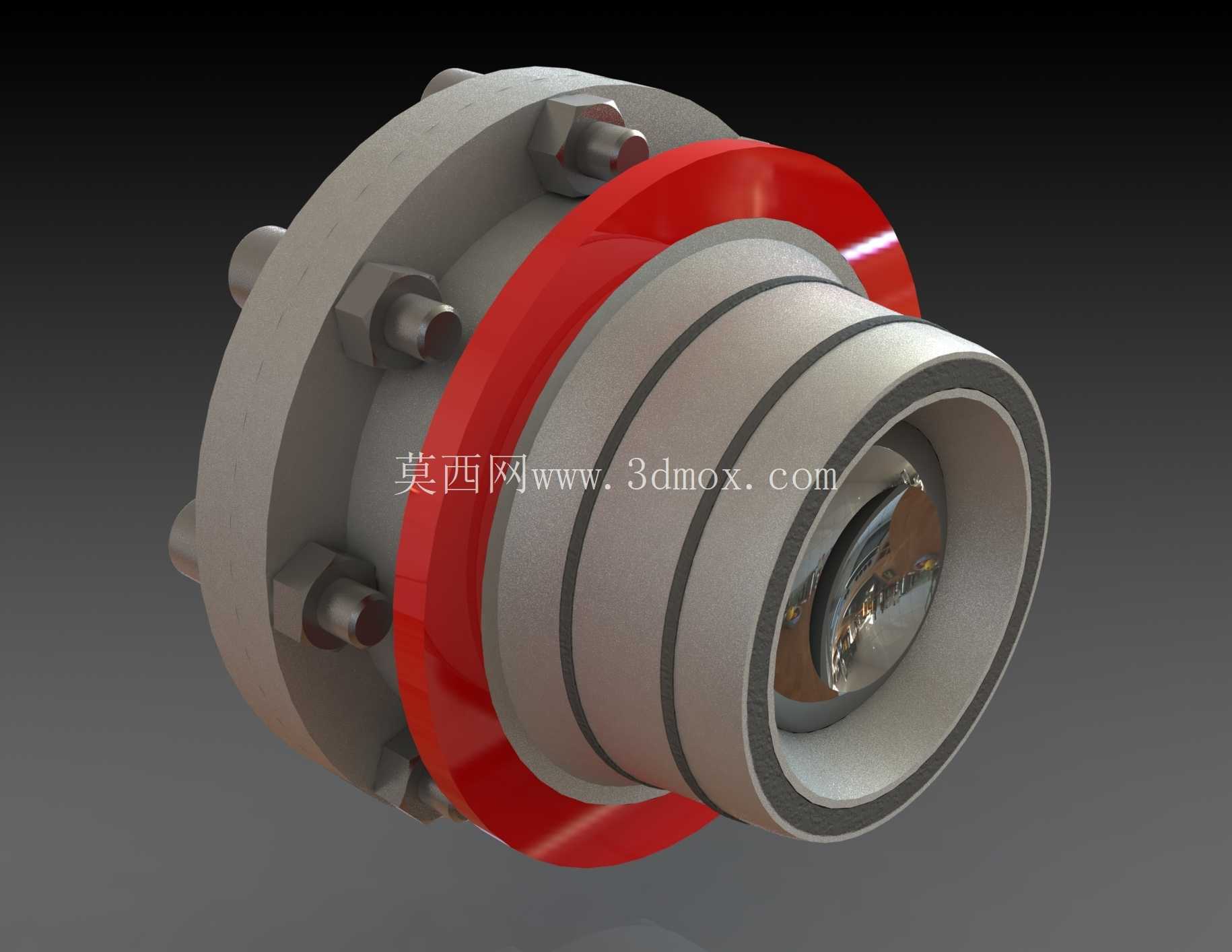

　　这套结构的核心目标，是解决液氢、液氮、液氧这类深冷工质在地面加注、舱内储供、试验台管路对接场景里，常规机械锁紧接头反复插拔后密封面磨损、低温下弹性密封件脆化失效、紧固件在温度循环中松脱导致工质泄漏的痛点。整套部件采用对称双通路对合布局，左右两侧分别设置带安装法兰的对接基体，法兰端面上预留均布的沉头安装孔与定位销孔，可直接固定在低温储箱出口、加注管路末端或者试验台工位接口上，外轮廓的安装边界完全按照航天地面保障设备的标准管路接口间距设计，对接完成后整体轴向尺寸紧凑，不会在狭窄的箭体仪器舱、低温试验箱内部占用过多走线空间，周边预留的操作间隙仅需满足手动对位即可，不需要额外加装大型锁紧工装。

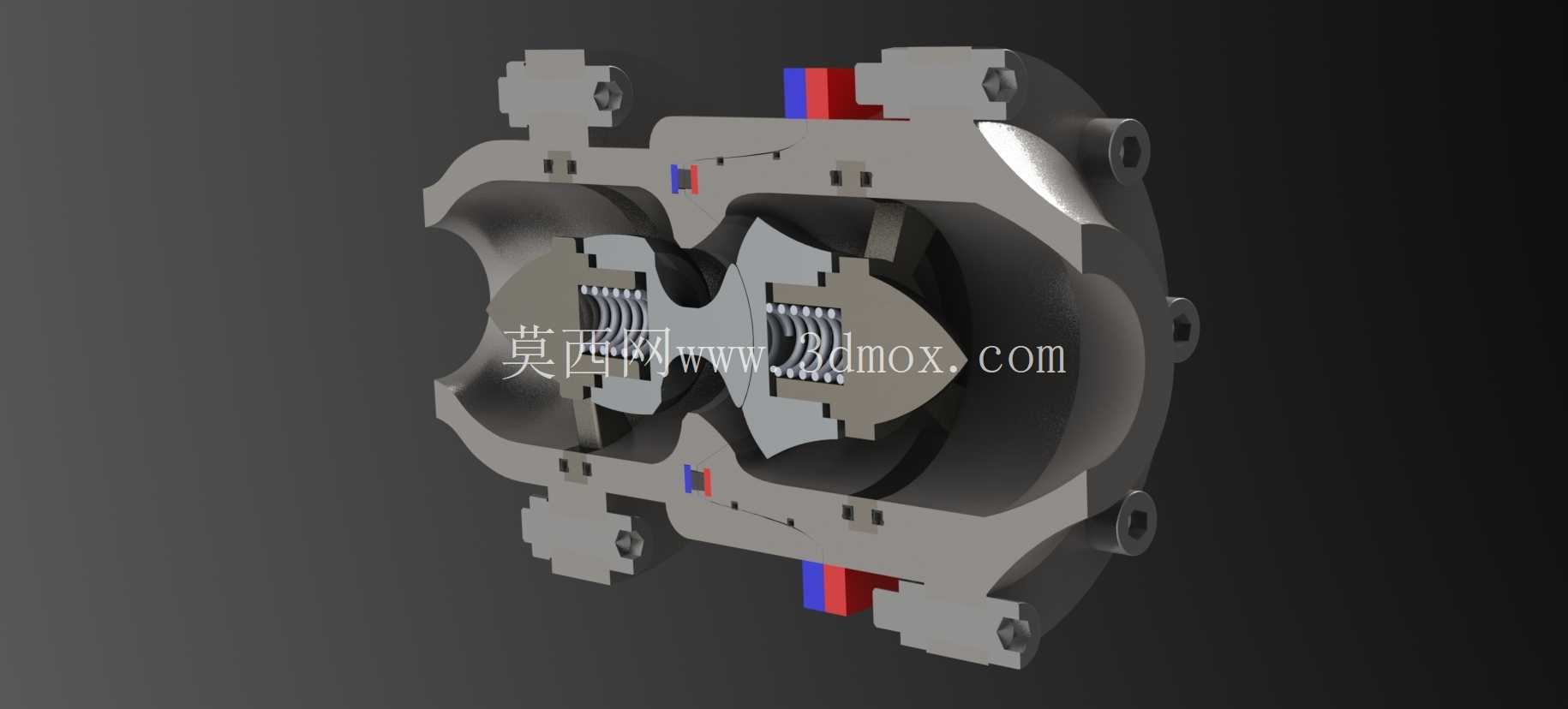

从内部结构来看，

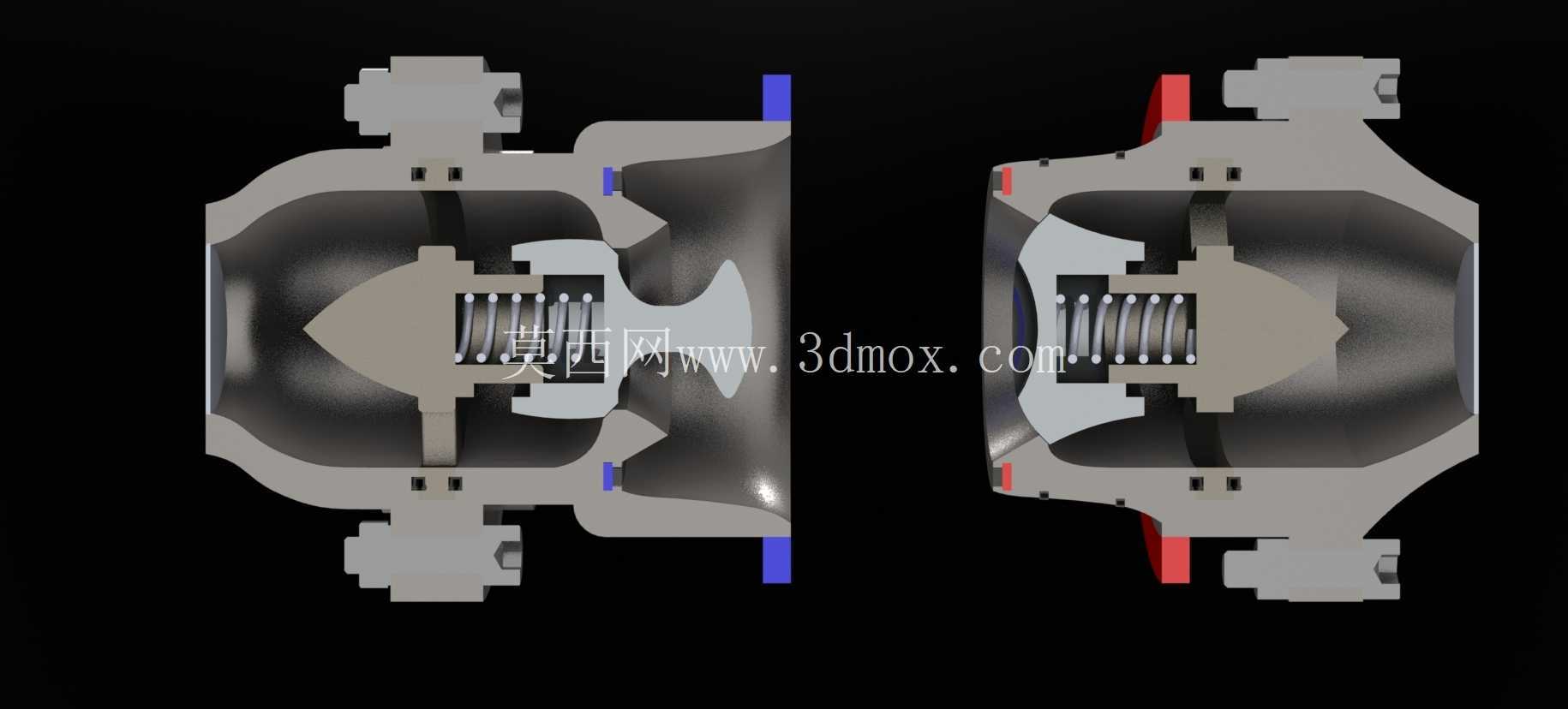

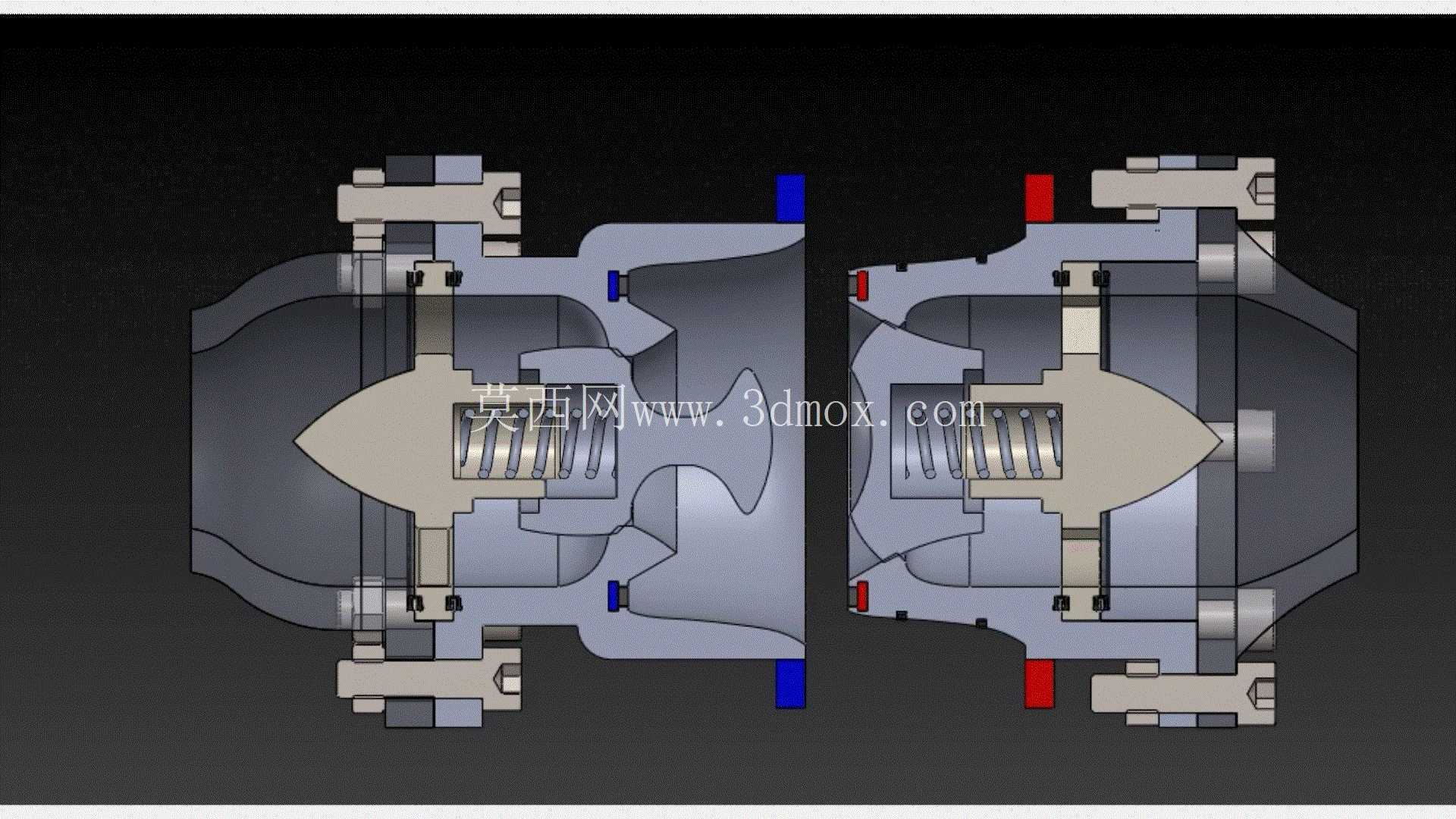

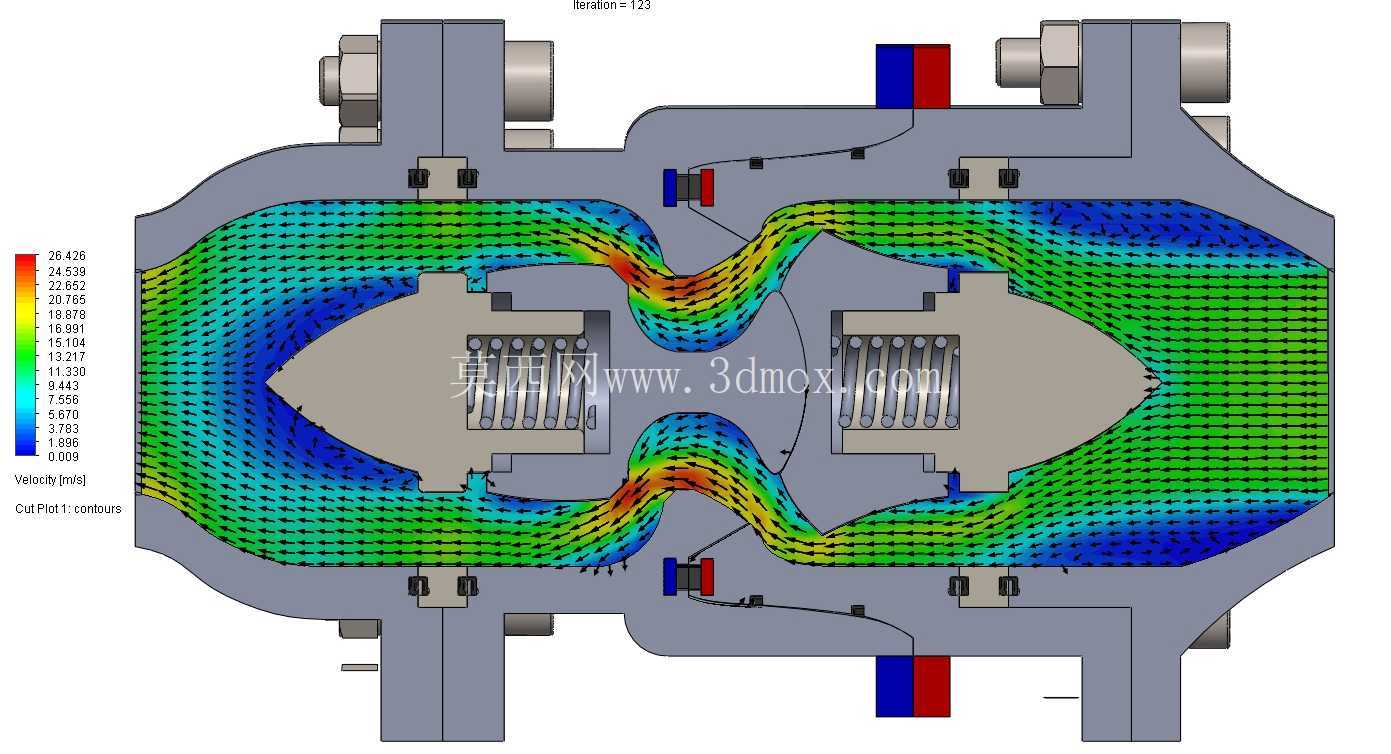

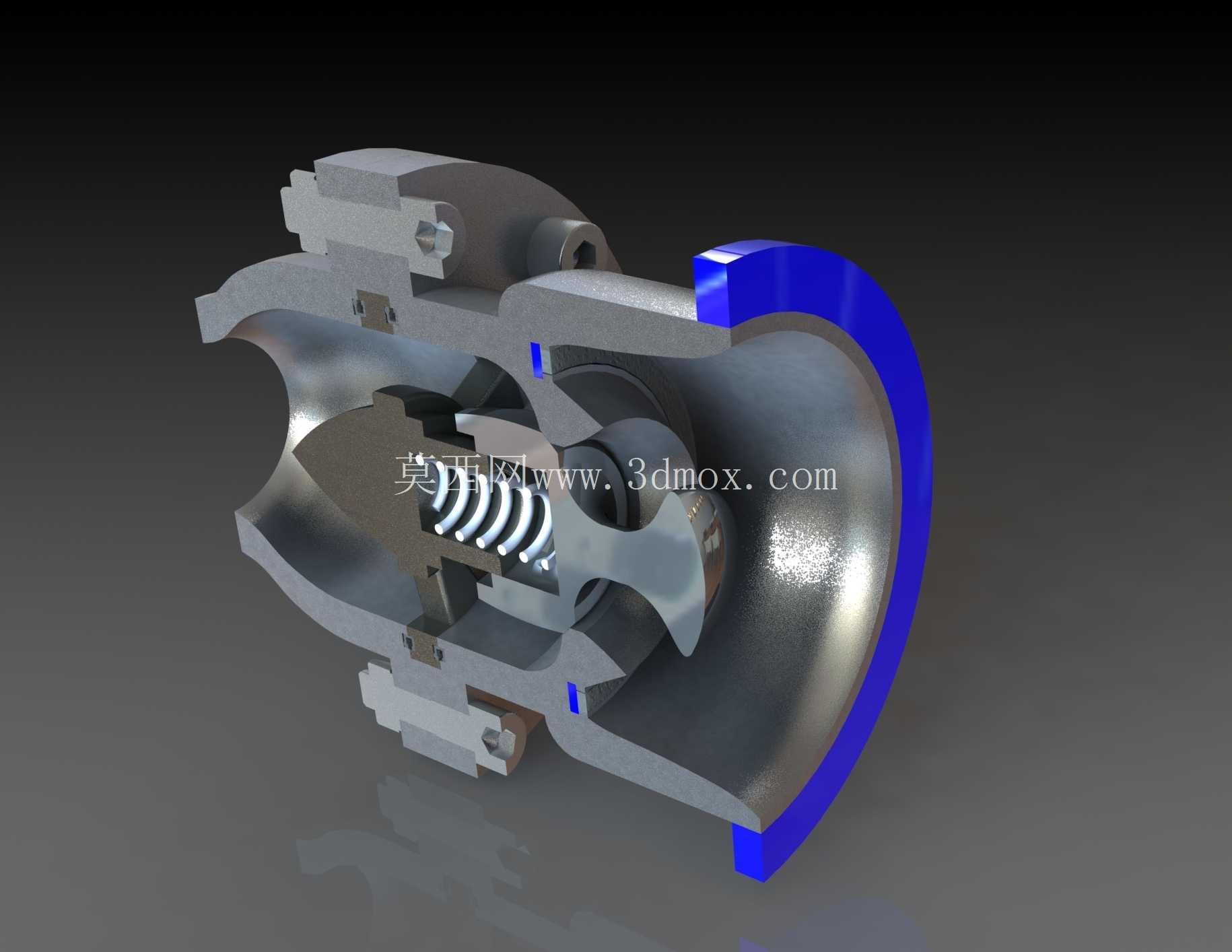

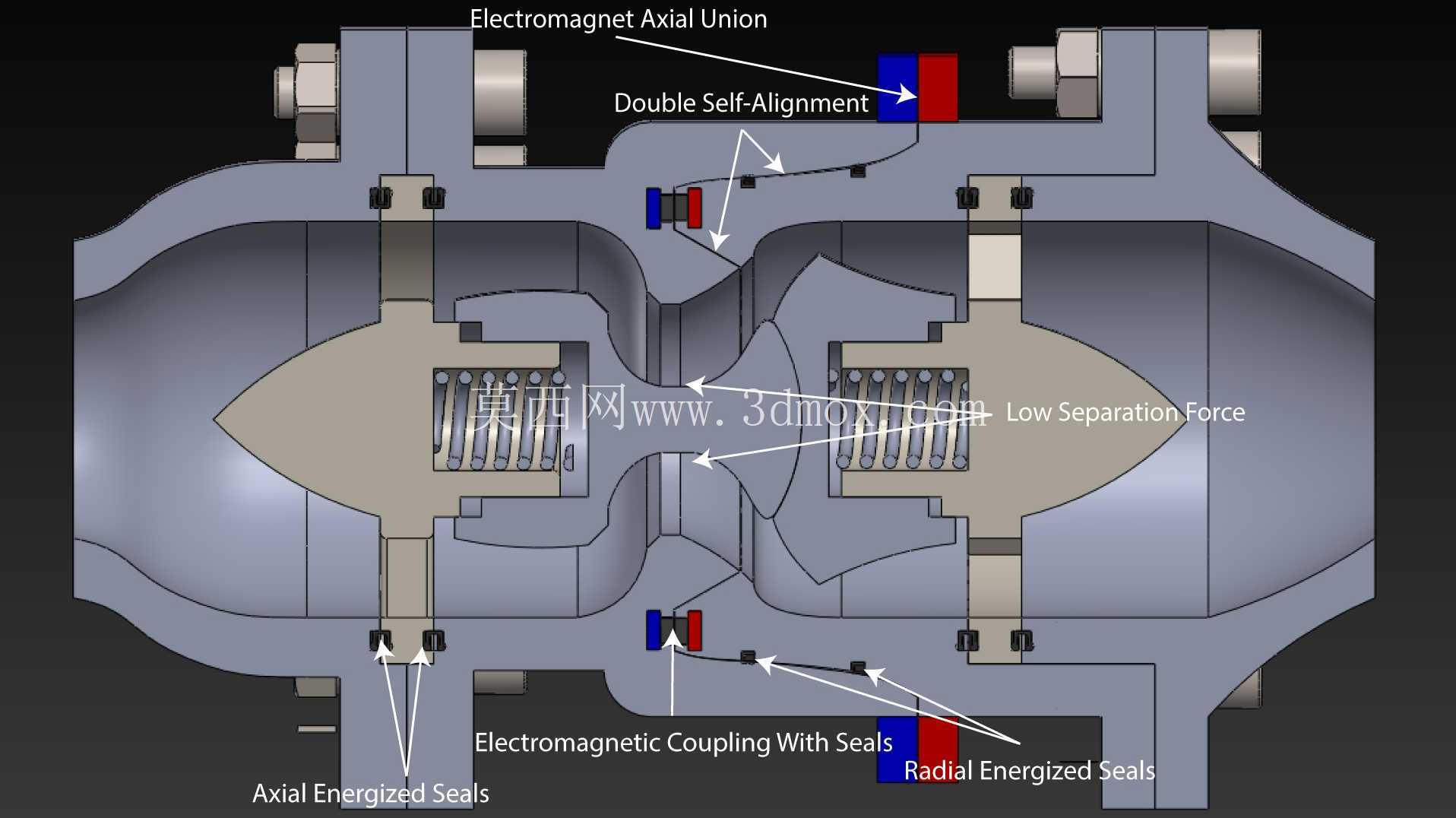

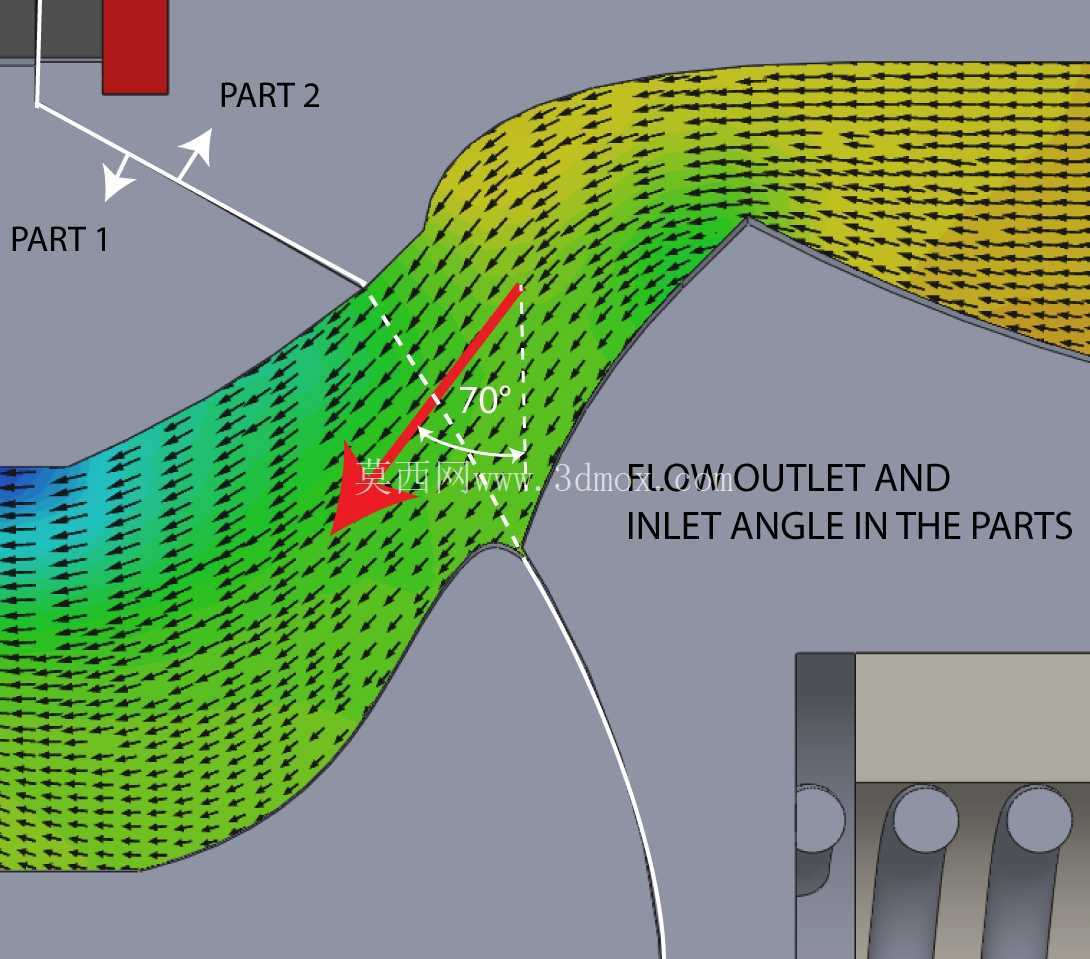

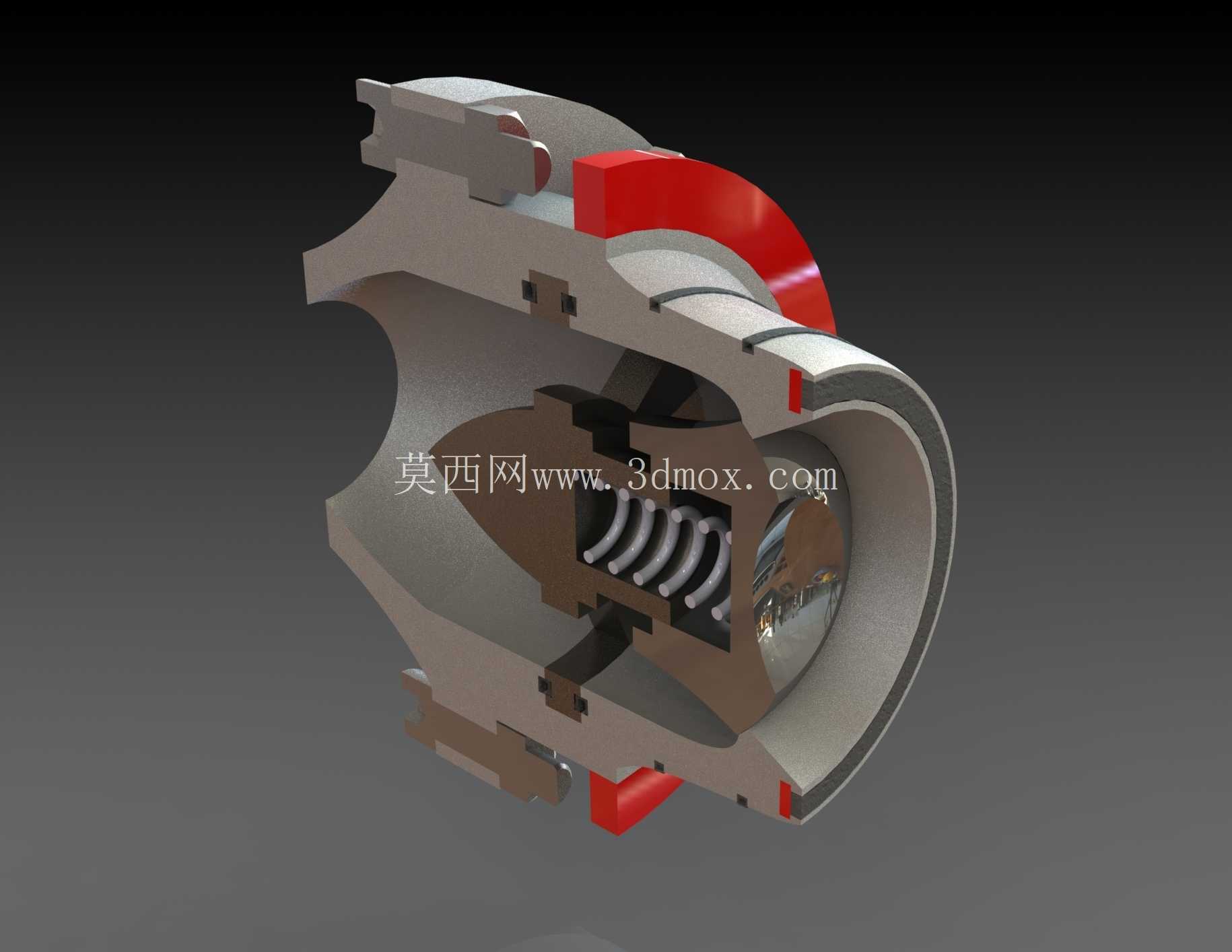

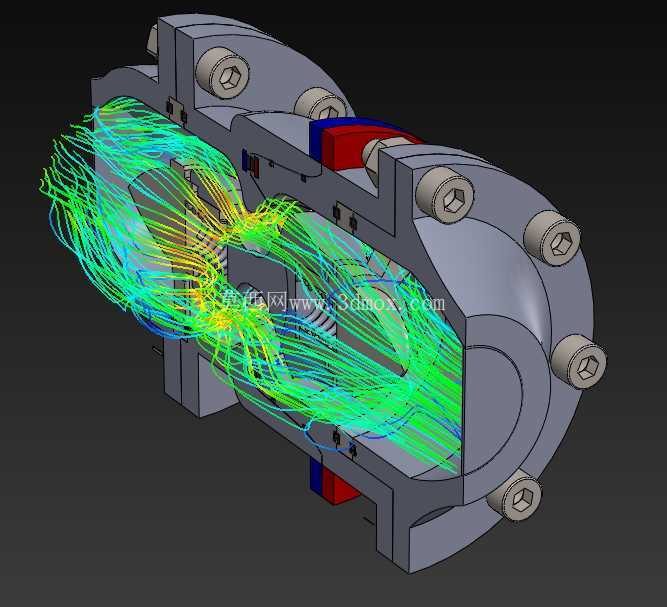

　　接头对合面没有采用传统的卡爪、锁扣或者螺纹压紧结构，而是在两侧阀芯的对接端内置了环形永磁吸附组件，当两个接头沿轴向对位靠近到设定距离时，磁环产生的轴向吸力会自动带动两侧阀芯同步对合，吸附力经过精确核算，既可以保证在深冷工况下磁体仍有足够的吸合力压紧密封面，又不会因为吸力过大导致对接时冲击力撞损密封端面。阀芯部分采用对称的流线型流道设计，流道内壁做了圆滑过渡，没有突变的台阶或者死角，低温流体通过时不会出现局部滞流，避免了滞流区域在长期通流后出现介质汽化、气堵影响输送效率的问题。
密封设计上完全摒弃了依赖橡胶件长期挤压密封的思路，主密封面采用硬质合金研磨配对的硬密封结构，

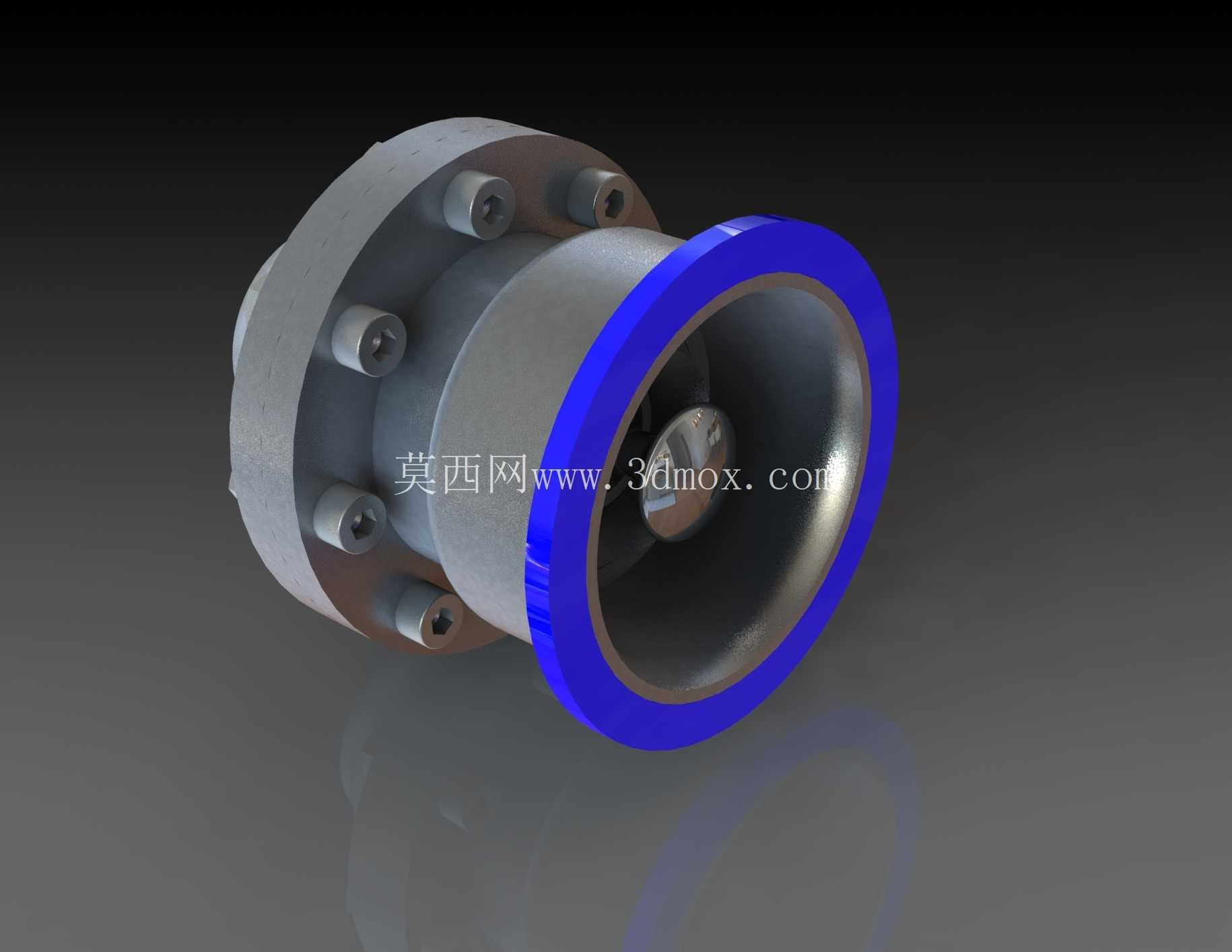

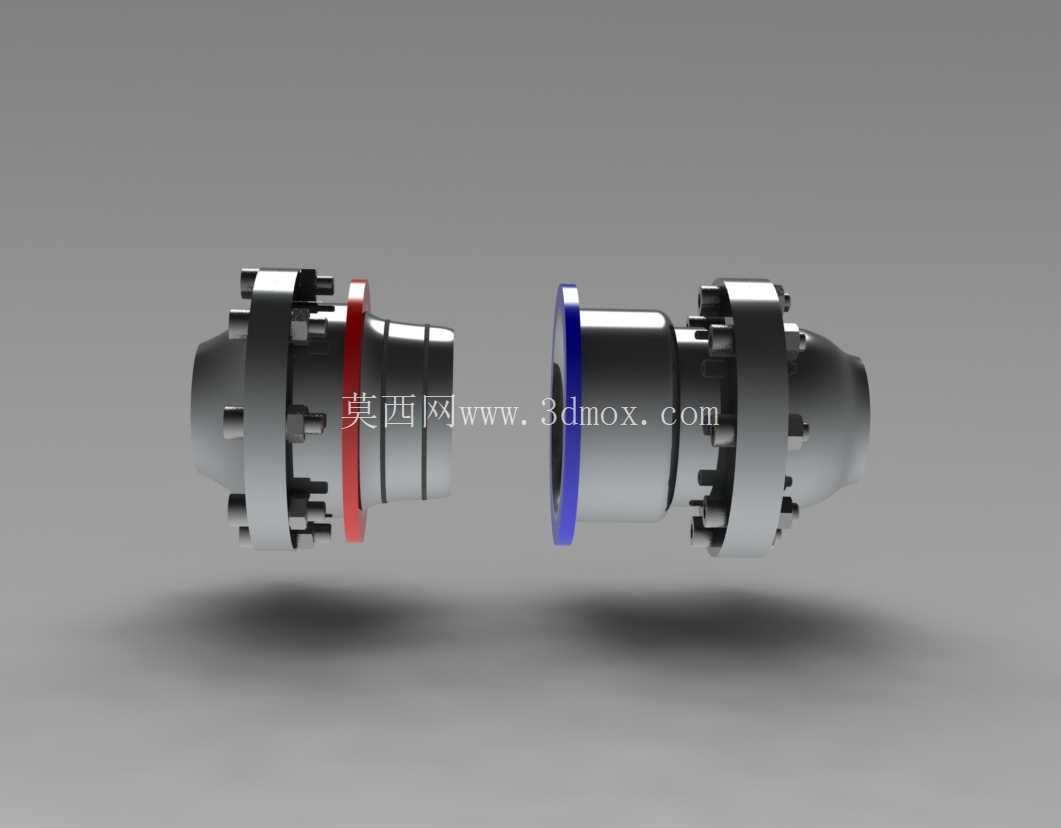

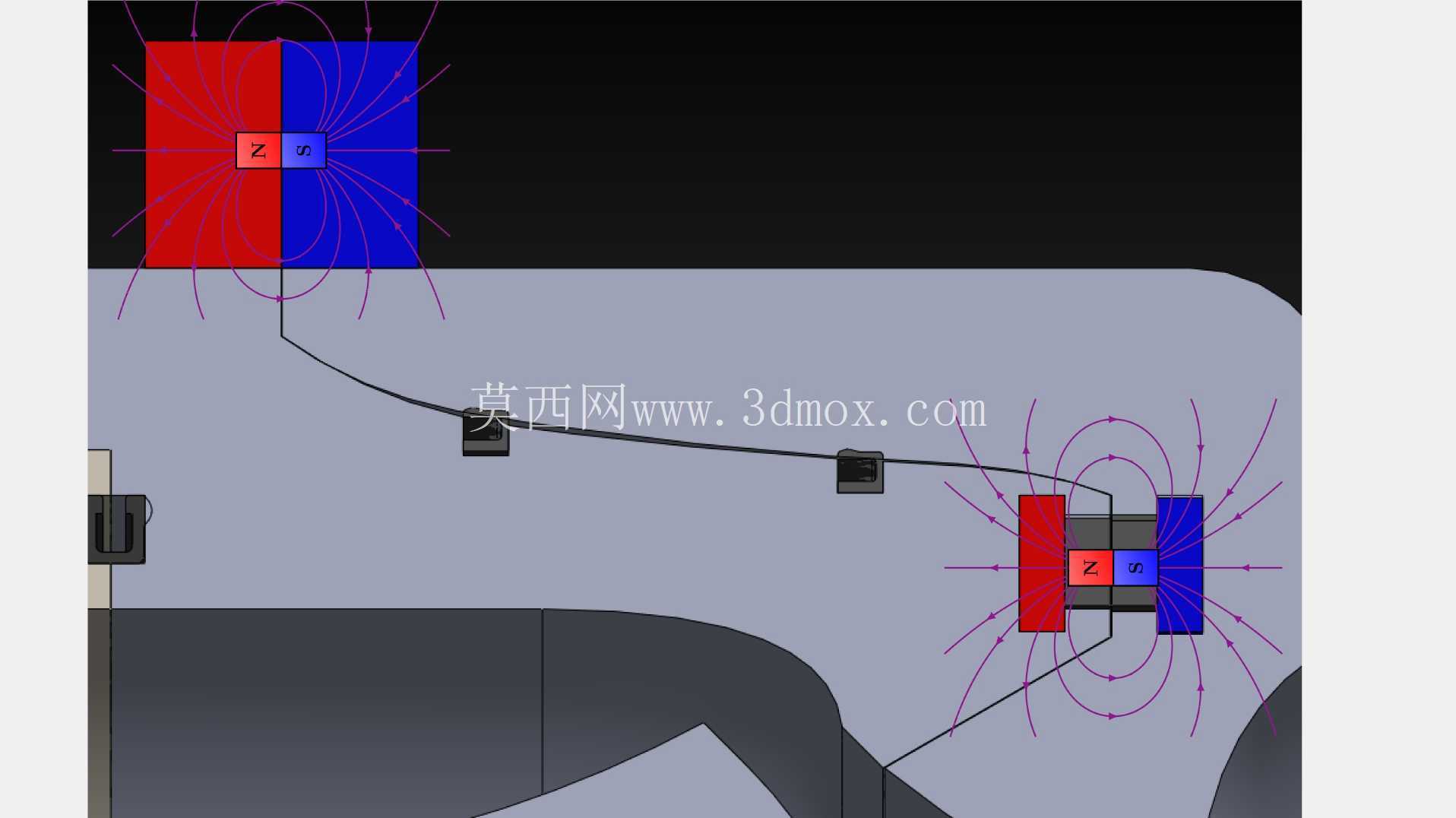

　　磁环提供的恒定压紧力可以补偿深冷环境下金属部件收缩产生的微小间隙，即使在多次冷热循环后密封面出现微量磨损，磁吸力也会持续推动阀芯贴合，不会出现常规接头因为紧固件松脱、密封件老化出现的外漏问题。接头两侧的阀体外壳上集成了红蓝标识的对位标记块，现场操作时操作人员只需将两侧色标对齐，沿轴向推送即可自动完成锁紧对接，不需要旋转接头或者拧动锁紧螺母，在佩戴低温防护手套的情况下也可以快速完成操作，对接到位后磁环的吸合力会提供清晰的到位反馈，不需要额外安装位置传感器即可确认连接状态。

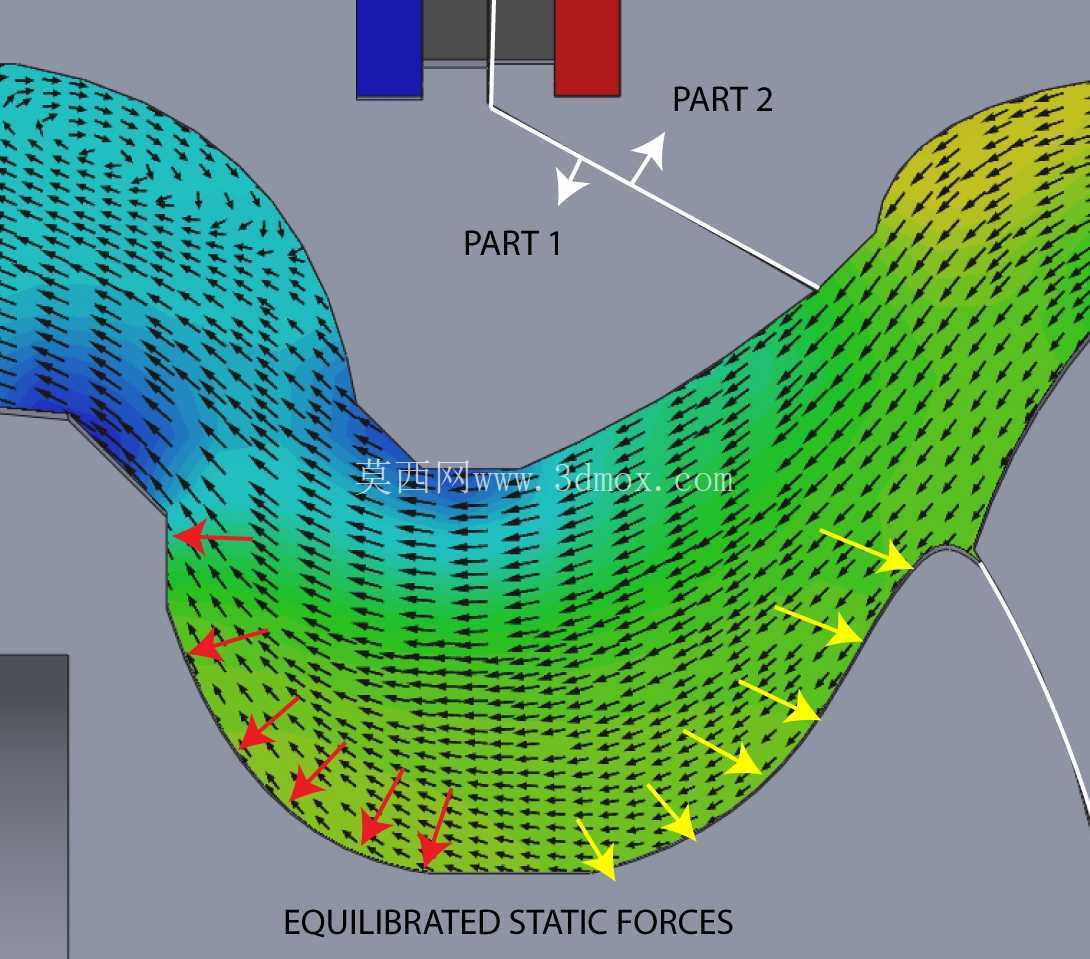

结构的受力路径做了针对性优化，管路内部的流体压力作用在阀芯端面上的力会通过内部的支撑肋条直接传递到外侧的安装法兰上，

　　磁耦合组件仅需要提供密封面的压紧力，不需要承担管路内压产生的轴向拉脱力，即使在输送压力出现短时波动的情况下，对接面也不会出现分离缝隙。阀体外部的加强筋沿流道走向对称布置，既可以降低深冷工况下阀体的热变形量，也能减轻整体重量，相比同通径的传统不锈钢低温快接接头，整体重量降低近三成，非常适合对载荷重量敏感的航天应用场景。
在实际使用中，这套接头既可以用于固定管路之间的长期连接，依靠磁环的恒定锁紧力实现多年免维护的无泄漏密封，也可以用于频繁插拔的加注工位，对接过程中没有机械锁件的摩擦磨损，硬密封面在正常对位操作下的使用寿命远高于带弹性密封的常规接头。针对低温环境的特殊需求，所有和低温流体接触的部件都采用了适配深冷温度的金属材质，磁体外部设置了隔热衬套，减少低温流体向外部磁体区域的传热量，避免磁体长期处于过低温度区间出现磁性能衰减，阀体外部的连接部位也预留了温度传感器安装位，可以在使用过程中实时监测对接区域的温度变化，及时发现异常漏热情况。
