扇形多规格钻头收纳定位支架

　　这套扇形钻头收纳定位支架，是面向机加工车间、钳工工位、3D打印试制区以及维修装配场景设计的刀具整理工装，核心作用是把直径1mm到13mm区间内的直柄钻头按规格有序归置，解决零散钻头混放、规格辨识困难、刃口磕碰损伤、取用反复核对的现场问题。

　　从实际工位使用逻辑来看，钻削加工过程中操作人员往往需要频繁更换不同直径的钻头，常规刀具盒多为矩形阵列排布，小规格孔位密集后视线遮挡严重，拿取远端刀具时容易剐蹭相邻钻头的切削刃；本支架采用扇形铺开的布局形式，所有孔位沿径向分层排布，站在工位正前方即可一眼扫过全部规格，无需侧身或挪动支架就能取放任意直径的钻头，操作动线更短。支架两侧直边刻印1到13的规格数字，每一圈径向孔位对应一个直径档位，孔位旁同步标注小数规格，从1mm起始按0.1mm梯度递增覆盖至13mm，不同直径的钻头插入对应孔位后，柄部沉入孔内、刃口朝上露出，既避免锋利刃口划伤操作人员，也能防止钻头滚动掉落造成硬质合金刃口崩缺。

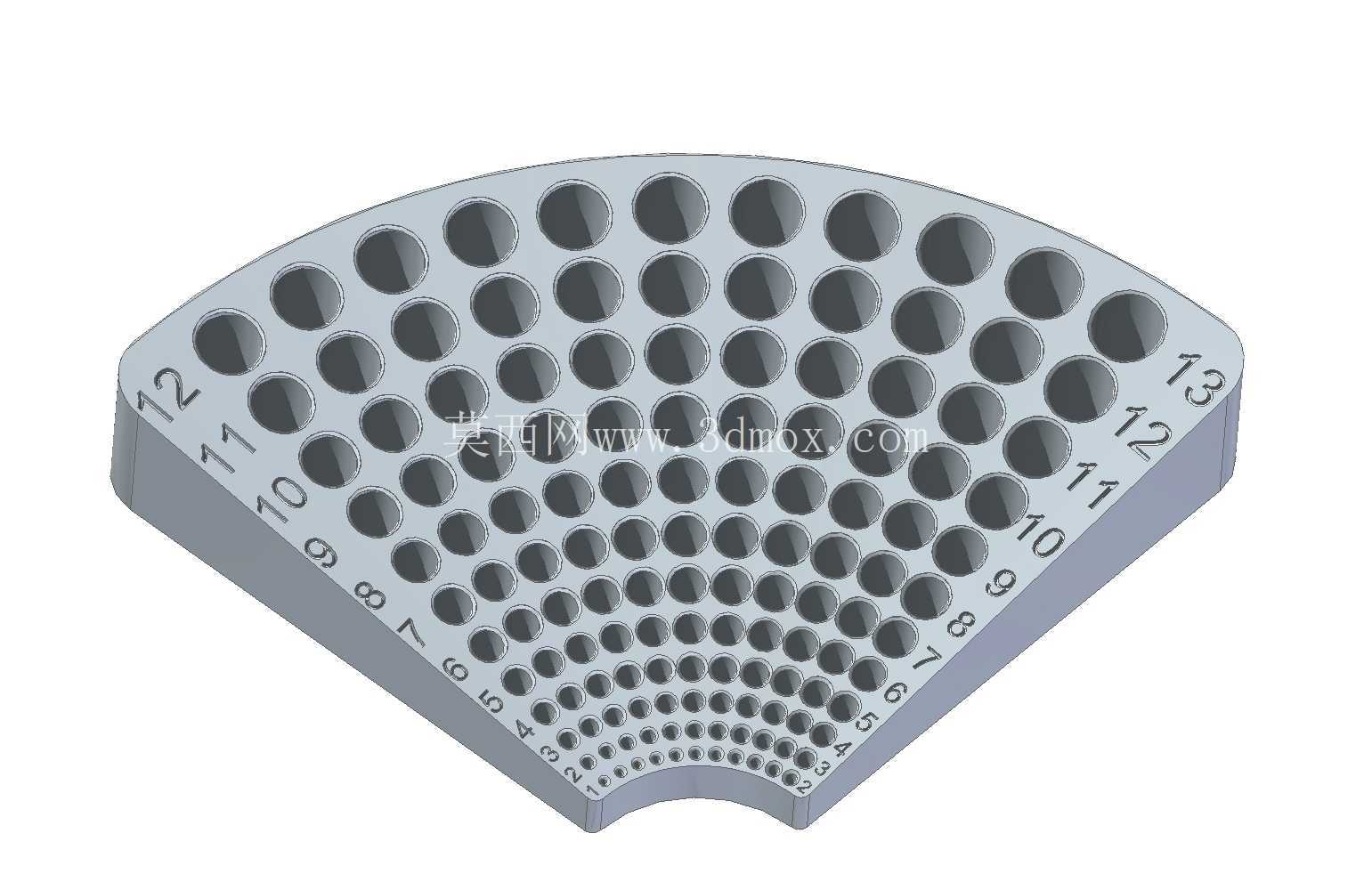

　　结构设计上，支架整体为扇形厚板形态，内侧圆弧边可贴合工位圆形刀具柜、台虎钳旁侧圆弧台面或者机床操作侧的弧形挡边放置，外侧两条直边形成90度左右的夹角，能够直接靠在工作台直角 corner 处，不需要额外固定件就不会被随手碰移；所有插孔采用阶梯通孔设计，孔口做倒角导向，钻头柄部插入时可顺滑导入，孔底预留排屑间隙，日常清理钻入孔内的铝屑、铁屑、切削液残留时，可直接从孔底反向捅出，无需逐个抠挖。支架厚度根据最长钻头的柄部插入深度设定，保证13mm大直径钻头插入后重心稳定，不会因头部偏重出现歪斜倾倒；1mm小直径钻头的孔位布置在扇形内侧最小半径区域，小孔壁间距做了加厚补强，避免长期插拔后孔口开裂。

　　现场适配场景中，该支架可直接放置在钻床工作台旁、钳工装配台、数控车床刀具预备区，也可壁挂安装在工具墙挂板上，扇形背面预留的平面可粘贴磁吸条，吸附在机床金属侧壁上，不占用台面操作空间。针对3D打印制作场景，该结构无悬空大跨度特征，打印时无需添加大量支撑，孔位朝向打印平台成型后精度可控，PLA、PETG等常规耗材即可满足车间日常使用强度，若用于油污较重的切削加工区域，也可采用光敏树脂或尼龙材料打印，耐油抗腐蚀性能更优。

　　功能层面，它不仅承担钻头收纳作用，还可作为钻头规格快速核验工装：新领用或者修磨完成的钻头，直接尝试插入对应标称直径的孔位，即可快速判断钻头实际柄径是否在公差范围内，避免拿错直径规格导致工件钻孔报废。排布逻辑上大直径钻头分布在扇形外侧大半径区域，大孔之间壁厚充足，长期插拔不会出现孔壁磨损扩张；小直径钻头集中在内侧，小孔排布紧凑的同时，相邻孔位保留足够的实体支撑，细钻头插入后不会出现相邻孔连通、支架断裂的问题。支架表面刻印的规格数字采用凹陷设计，长期触摸擦拭不会磨掉标识，即便表面沾有切削液油污，也可快速辨识数字，工位5S整理过程中，操作人员归还钻头时可直接对照数字归位，大幅缩短刀具清点时间，也避免不同材质钻头（高速钢、硬质合金、涂层钻头）混放导致的取用错误。
