手动金属型材切割机落地支架结构

　　这套手动金属切割设备的三维结构，面向车间里最常见的型材切断场景展开，整体采用落地式四腿支架承载切割主机，结构逻辑直接围绕现场装夹、送料、锯切和排屑来布置。设备主体由锯切机头、手动压料机构、操作手柄、工作台面、立式机架、电气控制盒和防护部件组成，适合对方管、圆管、角钢、槽钢、工字钢以及普通金属型材进行定长截断。它不是高速自动化产线设备，而是偏向维修班组、钢结构预制点、五金加工铺和小型构件制作区的实用机型，操作人员把工件推入定位位置后，通过手动压紧和下压锯片完成切断，动作路径短，维护门槛低。

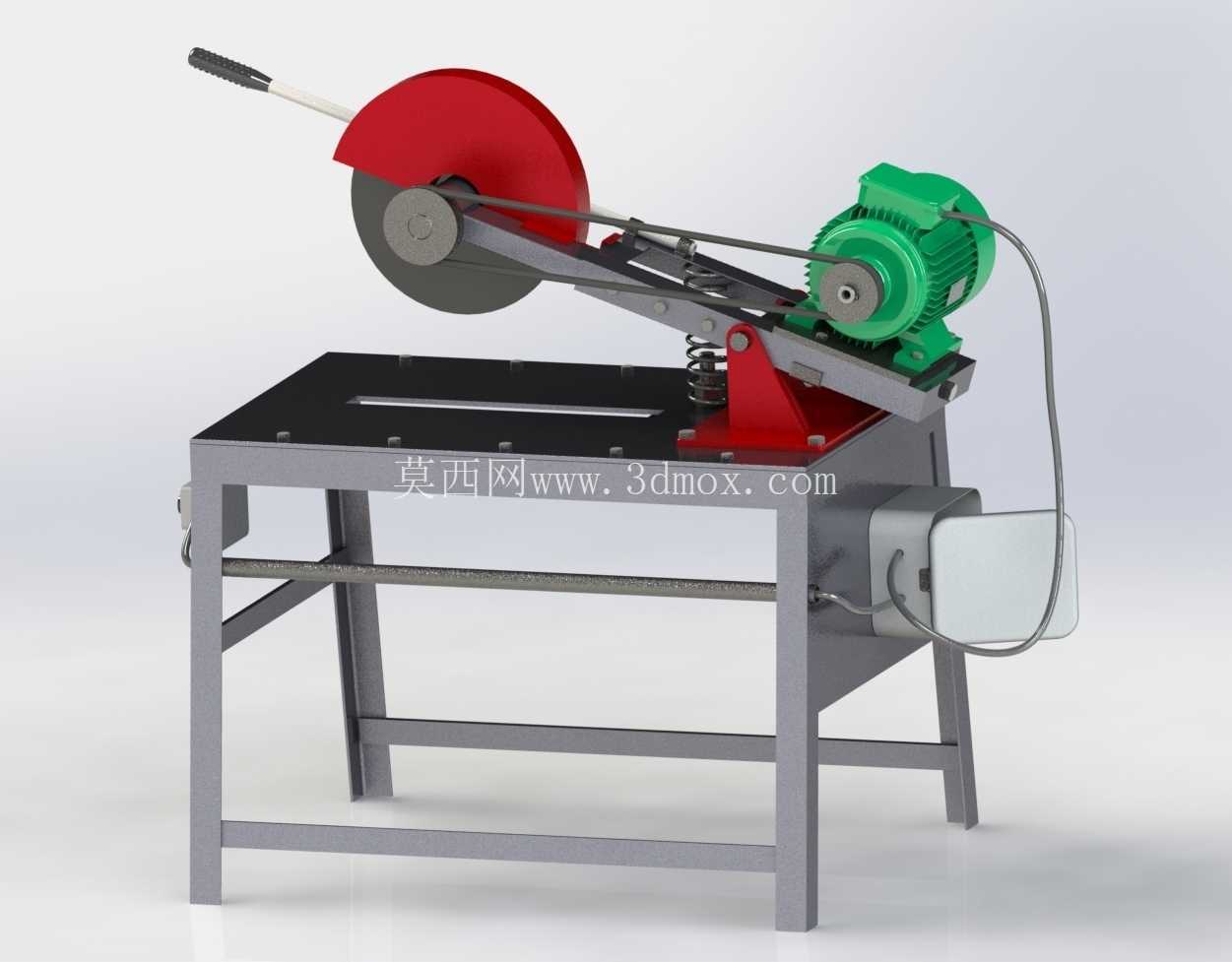

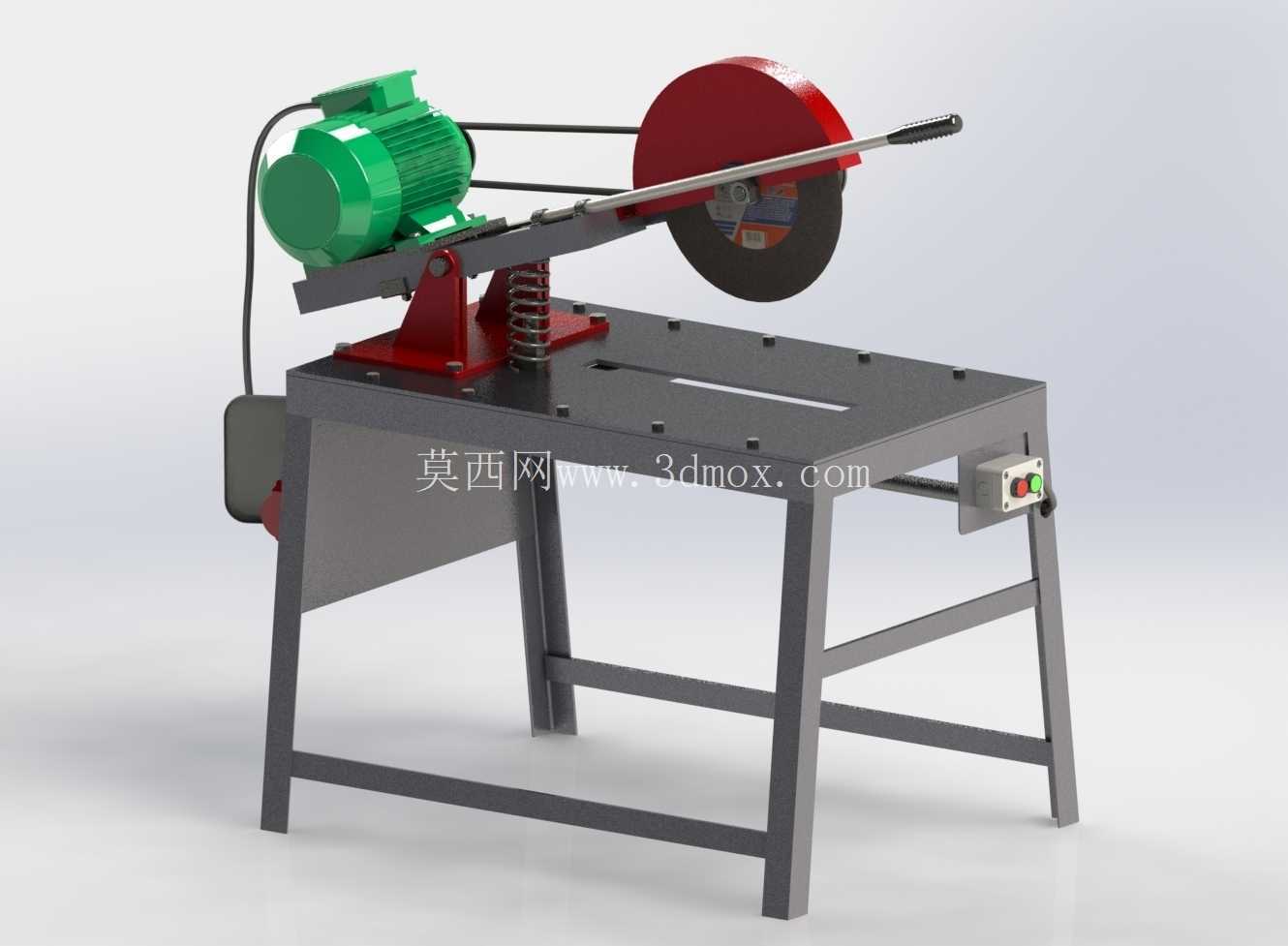

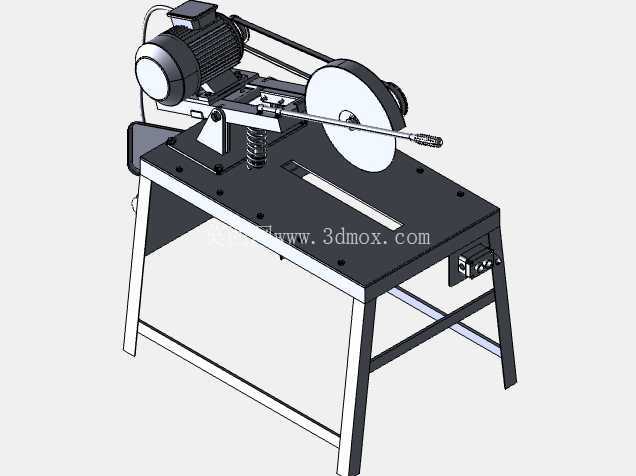

　　从结构布置看，切割机头位于工作台上方，锯片轴线、压料位置和工件支承面形成集中作业区。工作台面承担工件送入和临时支承，台面下方由四条倾斜支腿落地，支腿之间设置横向连接杆，形成稳定的框式支撑。这样的支架设计有两个明显目的：一是把切割高度抬到人员站立操作较舒适的位置，避免弯腰作业；二是让切屑、切削液和废料能够向下落入支架内部空间，减少台面积存。支腿外扩的姿态可以抵抗下压切割时产生的侧向力矩，尤其在锯切较厚型材、刀片接触瞬间存在冲击载荷时，机架脚部的支撑跨度比窄腿小台架更稳。

　　机头部分保留了手动金属切割机的典型特征：长操作手柄从锯切臂向上延伸，人员下压时通过杠杆关系带动锯片进给；手柄端部设置防滑握持段，便于控制进给速度。锯片外侧设置半包围护罩，护罩随切割角度和锯片位置覆盖危险区域，只在切削接触区留出必要开口。压料机构靠近锯切位置，用于在切断前夹紧工件，避免型材在切削力作用下跳动或偏摆。对于槽钢、工字钢这类截面不对称的材料，夹紧点和支承面的位置尤其关键，模型中将压料组件布置在锯缝附近，可以缩短工件受力悬臂，降低切口端部振动。

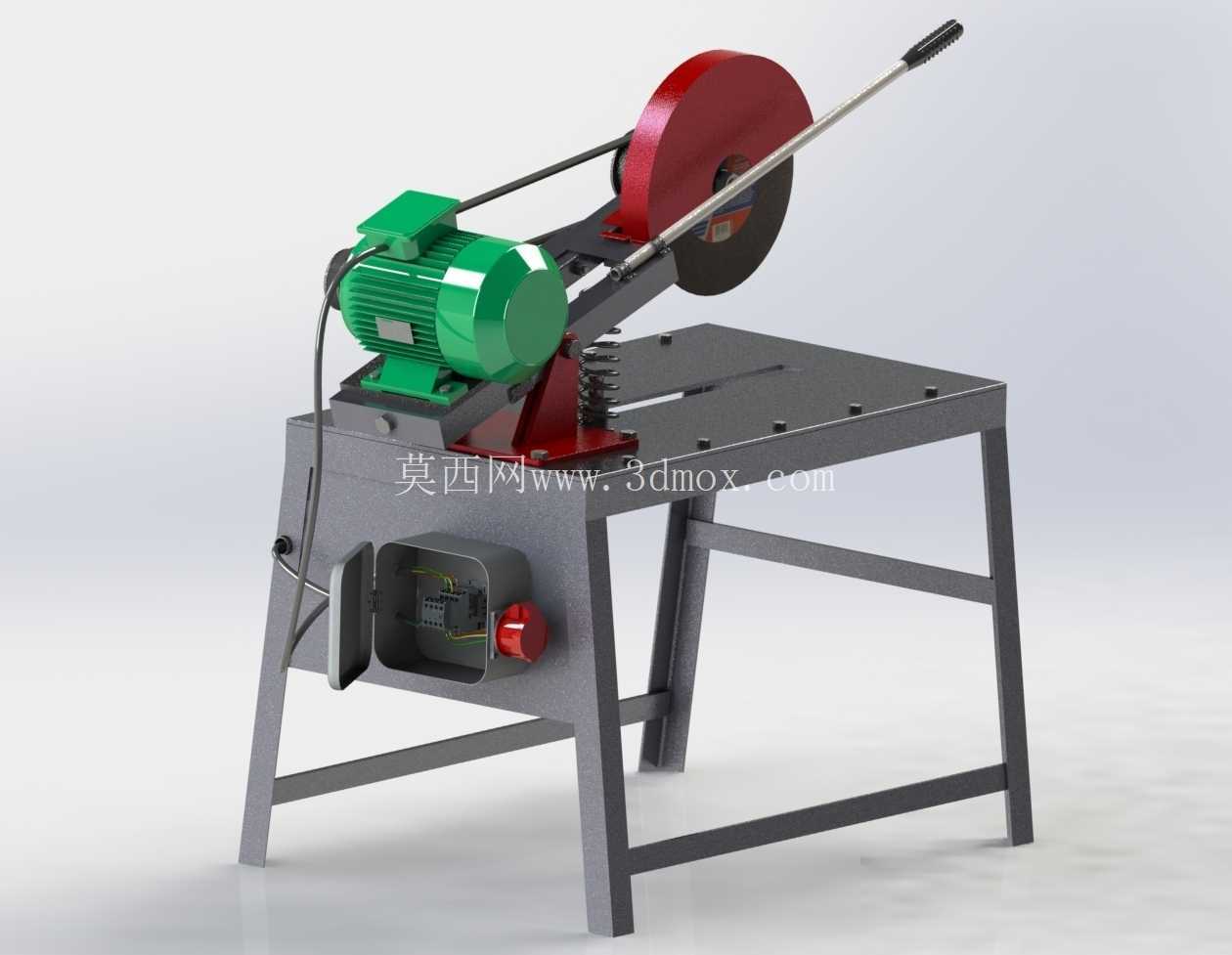

　　工作台前侧设置按钮控制盒，盒体上布置启动、停止以及急停类按钮，位置朝向操作人员，伸手即可触及。控制盒没有放在远离切割区的柜体上，而是固定在机架前缘，这符合手动设备的操作习惯：人员一手扶料或控制压料，另一手可以快速完成启停。电气部分与锯切机头之间保留走线空间，机架杆件同时可作为线缆依附路径，避免电缆散落在地面。实际建模时需要注意控制盒与工件送料通道之间的安全距离，不能让长型材横向送进时碰撞按钮盒，也不能让切屑直接堆积在按钮缝隙处。

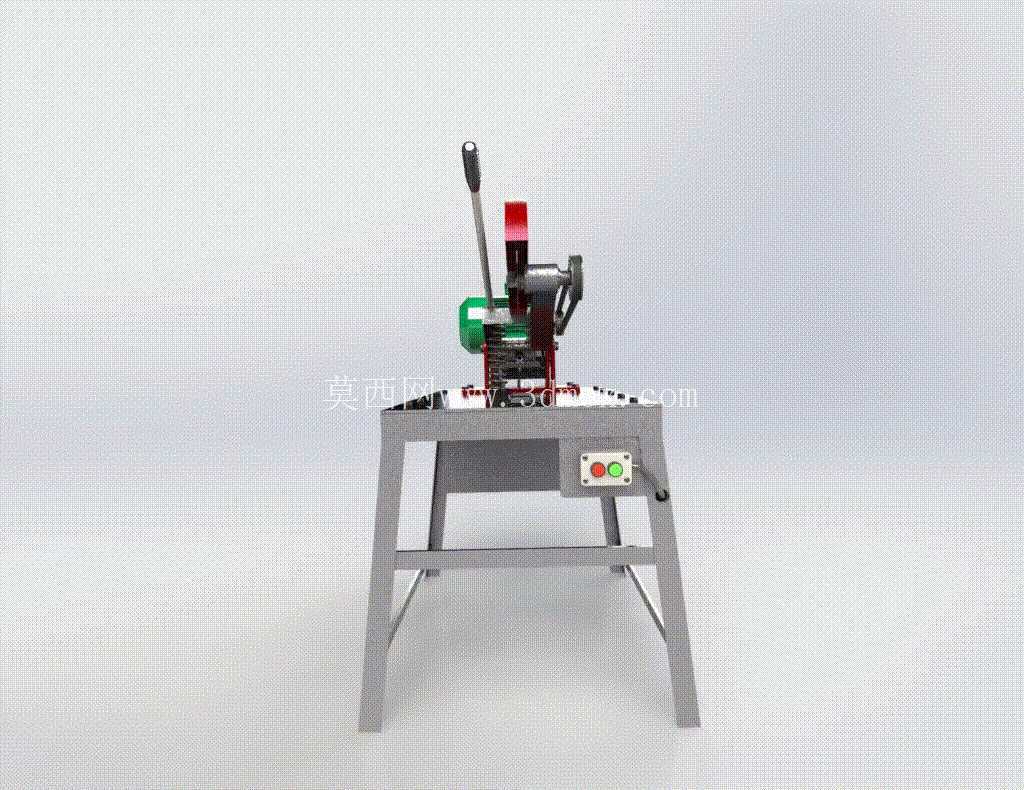

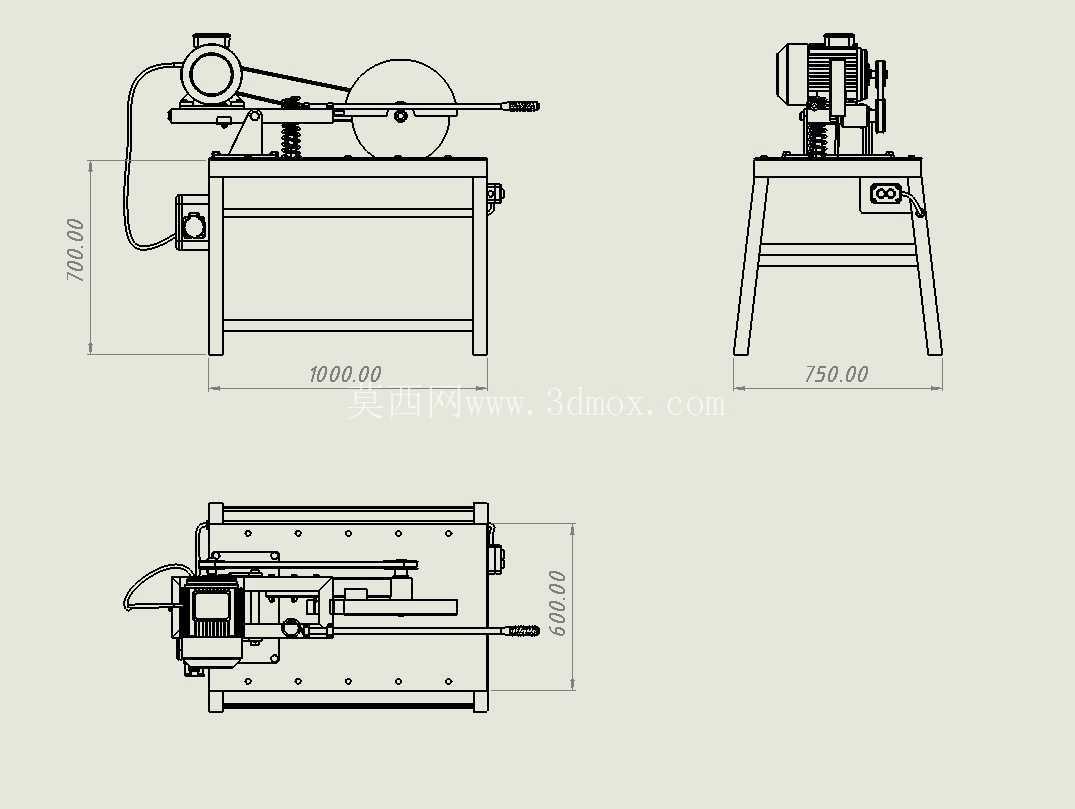

　　设备的外形边界主要由落地支架和上部机头决定。支架底部四条腿形成矩形落地范围，腿部向下略向外展开，底部应预留脚垫或锚固板位置。若在水泥地面使用，脚垫可补偿地面不平；若在频繁移动场景使用，可在支腿底部加装脚轮，但需要重新校核下压时机架倾翻稳定性。工作台面高度宜结合人体站立操作和常见型材支承架高度确定，台面长度方向要满足短料直接放置、长料外接辊道支撑的需求。上部机头最高点为操作手柄立起位置，布置工位时不能只看锯片外形，还要给手柄上下摆动留出空间，尤其手柄在抬起状态下，后方和上方应避免靠近墙面、管线或照明灯具。

　　安装边界方面，设备前方需要留出操作人员站位和送料空间，左右两侧应根据常切型材长度预留延伸支撑。切割较长钢管或型钢时，不能只靠本机台面承担全部重量，出料侧应配合辊架或托架，否则工件重力会在锯缝处形成弯矩，导致切口偏斜、夹片或工件下垂。设备后侧需要保留维护空间，用于更换锯片、检查护罩铰接点、清理电机和传动部位。机架下方虽然可容纳切屑，但不应长期堆积潮湿碎屑，模型结构中支腿间横撑的位置也考虑了清扫和放置接屑斗的可能性。

　　从设计思路上看，这套结构没有追求复杂进给机构，而是把可靠性放在手动操作、刚性支撑和安全防护上。锯切臂的回转支点、手柄力臂、压料钳口和工作台面之间需要保持明确几何关系：支点过高会让进给动作生硬，力臂过短会增加操作人员劳动强度；压料点离锯缝太远则无法有效抑制振动；台面若缺少平直基准，型材切断角度会受到影响。三维建模时应重点检查锯片下压极限位置与工作台开槽的对应关系，确保护罩在最大切深时不与台面、压料件或工件发生干涉。

　　该设备适用于黑色金属型材的常规冷切作业，也可用于小型钢结构件下料前的粗切断。现场使用中，工件定位、夹紧、锯片线速度和进给压力需要配合材料截面调整；模型所呈现的机架、机头、护罩、压料和控制盒布局，为后续改造成角度切割、增加定尺挡料或接入吸尘排屑装置提供了清晰的结构基础。
