立式钻铣床HBM45整机结构设计

　　这台立式钻铣床属于中小型金属切削加工设备范畴，整机采用立柱后置、主轴箱前置、工作台横纵双向进给的经典布局，在单件小批量机加工车间、模具修配工位、职业院校实训场地以及设备维修班组中应用十分广泛。设备主轴沿竖直方向布置，主轴箱可沿立柱导轨做上下升降运动，配合主轴自身的轴向进给，既可以完成钻孔、扩孔、铰孔、攻丝等孔加工工序，也能够通过装夹立铣刀、端铣刀完成平面铣削、沟槽铣削、小型轮廓铣削作业，一台设备覆盖多道常规机加工工序，对于生产场地有限、加工品类杂、批量不大的加工场景而言，能够有效减少设备占用面积，降低工件在不同机床之间周转装夹的辅助工时。

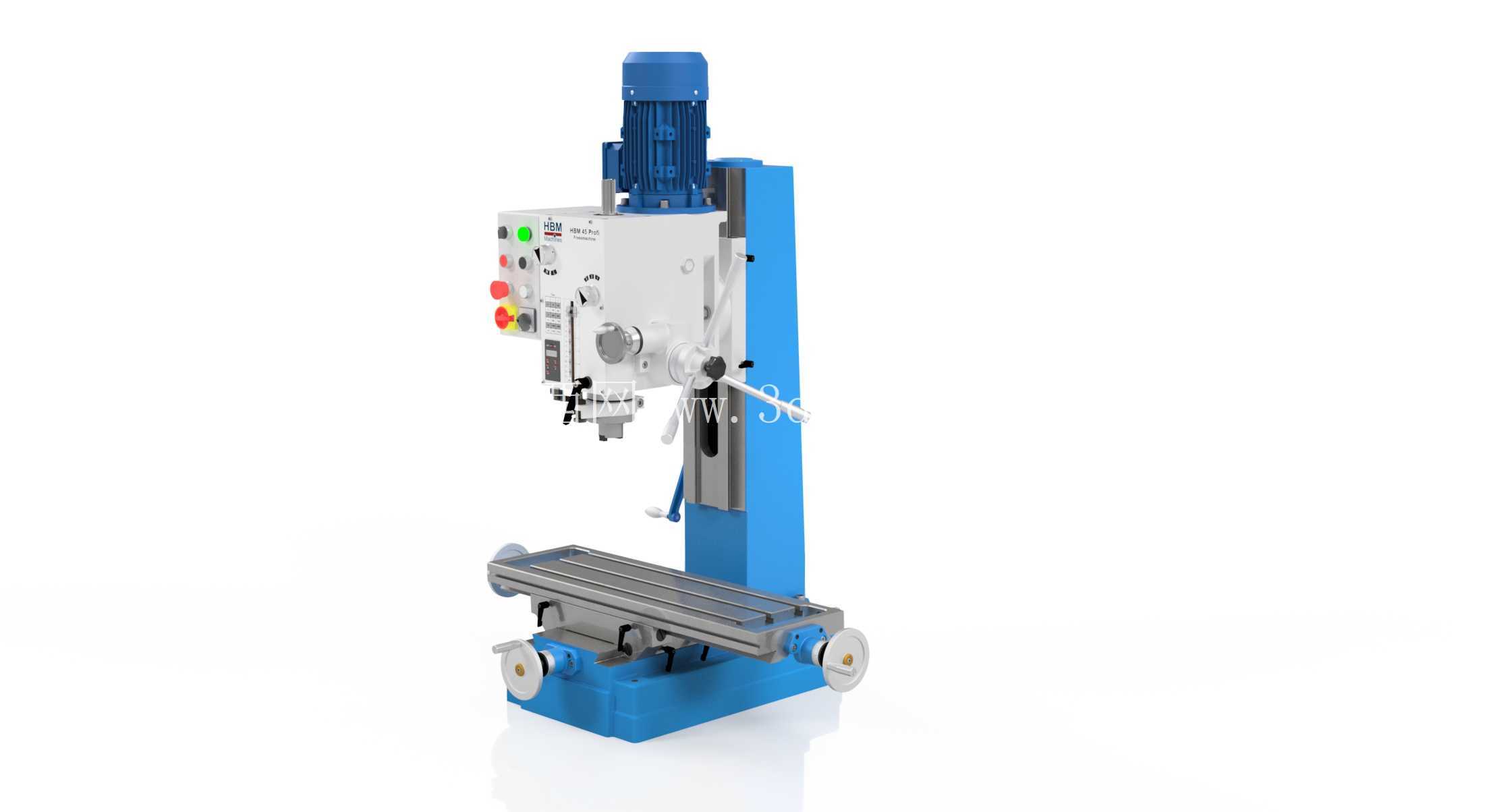

　　从结构组成来看，整机底部为一体式铸造底座，底座内部预留切削液容纳腔，同时承担整机承重与减振作用，底座上方安装纵向滑座，工作台搭载在滑座之上，可实现X向横向移动与Y向纵向移动，两个方向的进给均通过手轮带动丝杠螺母副驱动，手轮端配备刻度环，操作人员可根据刻度读数控制进给位移，满足普通精度加工的手动进给需求。工作台表面加工有多条均匀分布的T型槽，用于穿装T型螺栓压紧平口钳、分度头、专用夹具或者直接装夹毛坯工件，T型槽的间距、槽宽尺寸符合通用机床夹具安装标准，市面常规机用虎钳、回转工作台均可直接适配，无需额外改造安装接口。

　　立柱部分采用宽截面箱型铸造结构，垂直方向布置两条经磨削加工的矩形导轨，主轴箱通过导轨压板与立柱配合，导轨间隙可通过调整镶条进行补偿，长期使用磨损后能够重新恢复运动精度，避免主轴箱升降过程中出现爬行或晃动。主轴箱顶部安装驱动电机，电机通过内部齿轮变速机构将动力传递至主轴，多档齿轮变速可输出不同转速区间，兼顾低速大扭矩攻丝、大直径钻孔与高速小直径铣削的工艺需求，主轴端部采用标准锥孔结构，可配套安装钻夹头、铣刀柄、攻丝夹头等通用刀具夹持部件，刀具更换便捷。主轴箱正面集中布置转速切换手柄、进给操作手柄、主轴启停按钮、急停按钮以及工况指示灯，操作元件全部布置在操作人员站立位可触及的范围内，加工过程中操作人员无需大幅移动即可完成参数调整与设备启停，人机操作布局符合立式机床的常规操作习惯。

　　从安装边界角度考虑，这类设备整机占地轮廓沿工作台左右方向为长度方向，前后方向为滑座运动的纵深方向，布局车间工位时，需要在设备正面预留足够的操作人员站立与工件上下料空间，左右两侧预留手轮操作与维护开门的距离，设备背部预留电机散热与电气检修空间，同时由于设备运行过程中主轴旋转、铣削冲击会产生振动，安装位置需要做平整的混凝土地基，按照底座安装孔位预埋地脚螺栓或者使用减震垫铁调平，保证工作台面水平度在允许偏差范围内，避免长期倾斜运行导致导轨偏磨、加工精度超差。

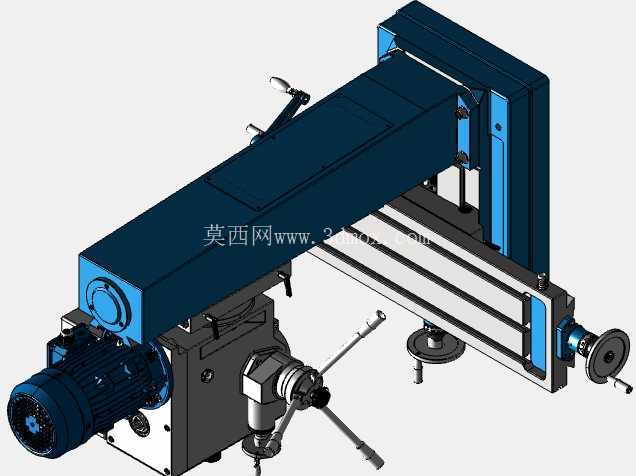

　　建模过程中对各运动副的配合关系做了完整还原：主轴与主轴箱轴承位的同轴配合、主轴箱导轨面与立柱导轨面的滑动贴合、工作台与滑座之间的丝杠传动连接、手轮与轴端的固定连接均按照实际装配关系搭建，各防护盖板、操作手柄、电机接线盒、切削液管路附件也都做了对应建模，完整呈现设备出厂状态的外观与结构比例。在进行产线布局规划、机床实训教学演示、专用夹具适配设计时，可直接基于该整机模型核对运动行程边界，校验夹具与刀具、主轴之间的干涉情况，提前判断工件最大装夹尺寸是否在设备加工能力范围内，减少后续现场装配调试阶段出现的尺寸匹配问题。设备的润滑点、导轨防护挡板、刻度标识位置也在模型中有所体现，能够帮助初学者快速理解立式钻铣床的整体构成与各部件的功能逻辑，为后续同类小型切削机床的改型设计、自动化上下料改造提供基础的三维参照。
