长型材自动定尺送料带锯切割机组

　　这套长型材自动定尺送料带锯切割机组，主要面向钢结构加工车间、型材下料工段、管材批量裁切产线以及金属构件预制场，用来替代人工拉尺、手动对位、逐段夹紧再推送锯切的传统作业模式。现场常见的加工对象包括方管、矩形管、角钢、槽钢、工字钢以及长条型钢坯，这类工件单件长度大、截面规格多变，若完全依靠人工测量划线，不仅节拍慢，还容易累积长度误差，尾料浪费也难以控制。机组把锯切主机、纵向输送辊道、定尺止挡机构和工件夹持单元整合在同一条作业线上，操作者只需在工位端设定目标裁切长度，止挡部件便沿长导轨移动到对应坐标并锁定，型材由辊道向前输送直到端面抵紧止挡，随后夹紧机构动作，带锯主机完成进给切割，整个流程把测量、对位、夹持、锯切几个动作串成连贯工序。

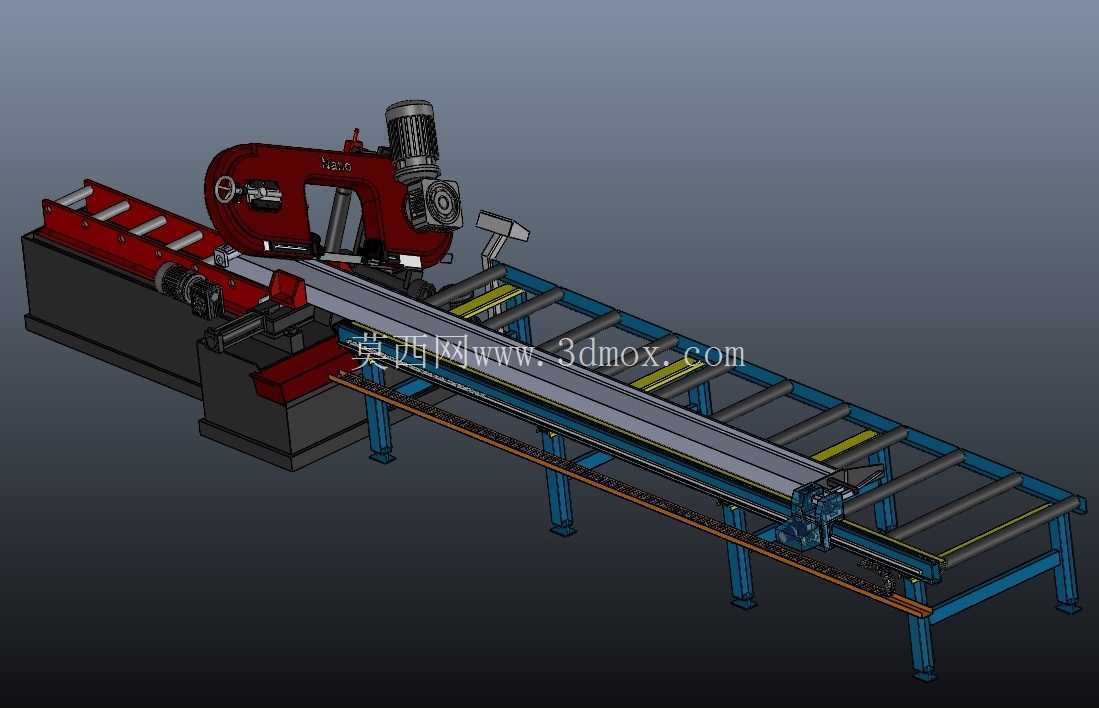

　　从布局上看，锯切主机布置在机组一侧，采用卧式带锯的典型架构，锯架、驱动电机、减速箱体、锯条张紧轮和导向臂集中在主机区域，红色机身内部容纳锯条运行回路，工作台面开设锯条通过槽，工件从夹持工位横向穿过。主机旁设置主夹紧与辅助压紧结构，锯切前先把型材压牢，避免锯条切入瞬间工件窜动或振颤。长距离输送部分由蓝色型钢焊接框架承托，框架沿送料方向分段布置，多根无动力或动力辊筒按等间距安装，辊面高度与锯切工作台保持齐平，保证长型材推送时不会出现明显下垂或弯折。导轨沿辊道侧方延伸，定尺小车或止挡滑座沿导轨行走，行程覆盖常见下料长度区间，端部设置机械限位与缓冲件，防止超程碰撞。

　　设计这套设备时，首先要处理的是长工件支撑与切割精度之间的矛盾。型材越长，自重引起的挠曲越明显，如果辊道间距过大，工件端面抵到止挡时可能因拱起而产生长度偏差，因此辊筒排布需要结合常用型材的截面惯性矩和单位重量核算支撑跨距，在靠近锯口和止挡的位置适当加密支撑。定尺机构的导轨安装基准必须与送料方向平行，导轨直线度、辊道中心线和锯切平面的垂直度都会直接反映到切段长度和端面质量上；三维建模时需要把机架焊接方管、地脚调节板、辊筒轴承座、导轨安装面和拖链走线空间逐一装配校核，避免现场安装后出现导轨扭曲、辊面高低差过大等问题。

　　锯切主机的结构重点在于锯条受力和切削稳定性。带锯条由主动轮与从动轮张紧，张紧装置通常设置在从动轮侧，通过丝杆或液压件调节轮距，使锯条保持合适张力；导向臂尽量靠近工件两侧，缩短锯条自由悬伸长度，可以抑制切斜、打齿和异常噪声。锯架进给方向与工件轴线垂直，进给速度需要随材料截面和壁厚变化，薄壁管过快进给容易夹锯，实心厚料则需要足够稳定的推力。主机底部设置切削液收集和排屑空间，锯屑随液流落入集屑区，便于清理；模型中电机、护罩、手轮、检修门和观察位置都按实际维护空间保留，不能只追求外观完整而忽略换锯条、调整导向块和清理轮罩的操作距离。

　　输送辊道采用模块化分段思路更适合工程落地。每段辊道由支腿、纵梁、横梁和辊筒组成，支腿底部设可调地脚，用于在不平整车间地面上校正高度；侧方导轨与齿条或传动带配合，带动定尺止挡移动。止挡头需要具备足够刚性，承受型材送料到位时的冲击，同时可设置缓冲接触面，减少工件端头弹开。对于不同截面高度的材料，夹持钳口和压紧臂的开合行程要覆盖常见规格，钳口表面可换耐磨块，防止长期夹持后划伤型材或因磨损松动。机组周边还需预留上料吊具或叉车送料的通道，辊道末端不能紧贴墙面，设备基础、电气柜位置、液压站或气动三联件布置都应在总装模型中同步检查。

　　从安装边界看，这类机组属于长线设备，平面布置时不仅要考虑主机和辊道自身长度，还要在进料端留出型材上料和吊运空间，在出料端留出成品料架、暂存台或转序通道；宽度方向则要保证锯架护罩全开、电机检修、钳口侧向操作以及人员通行。地脚承载集中在主机框架、辊道支腿和定尺导轨支座处，车间地面需满足焊接机架的承重要求。三维结构设计阶段，应重点核对锯切平面与送料辊面的高度关系、止挡行程极限、夹紧机构最大开口、拖链最小弯曲半径、护罩开启角度以及维护件拆卸路径，使模型不仅能展示整机形态，也能直接服务于方案评审、加工出图和现场布局。
