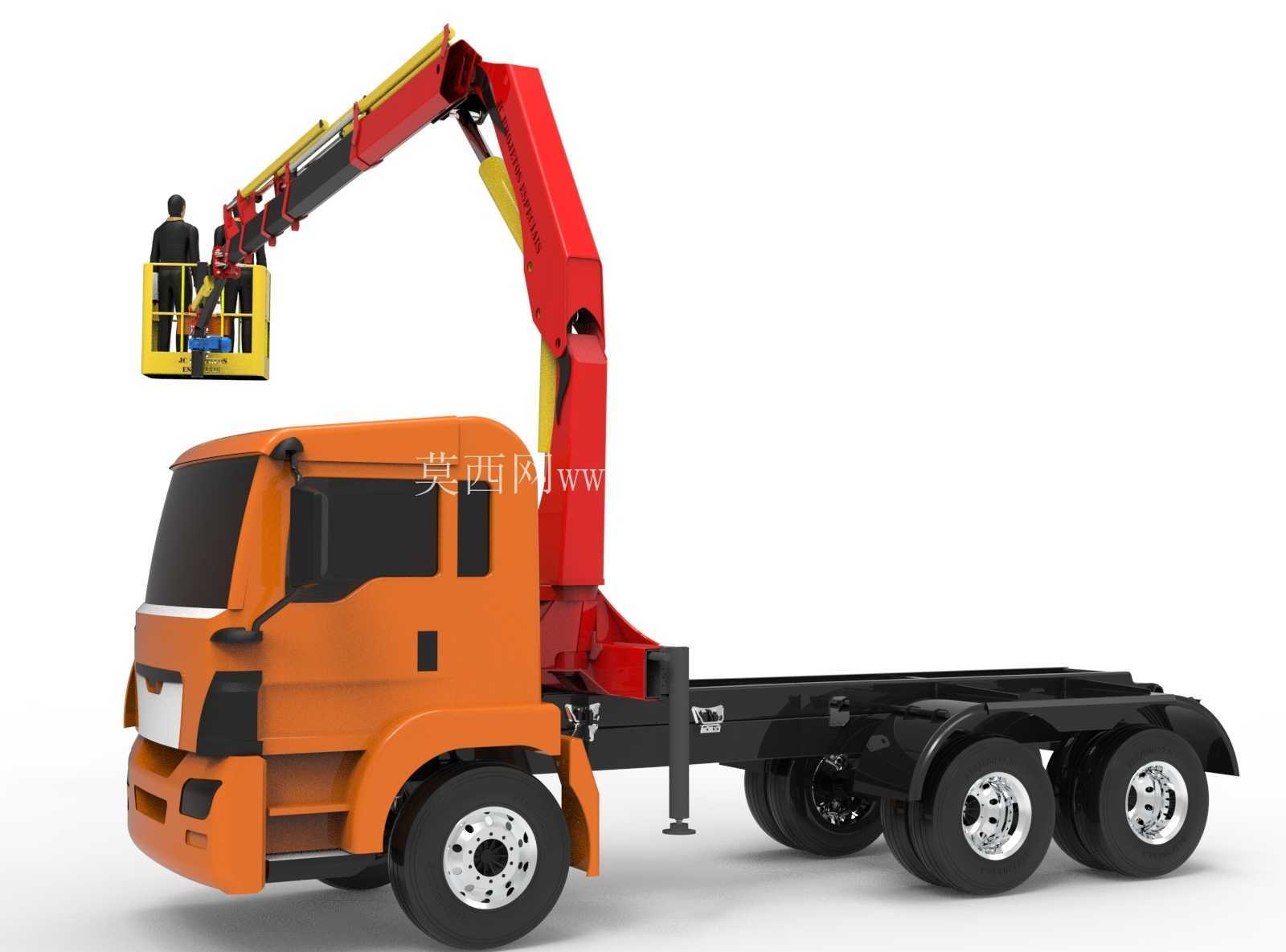

该模型呈现的是一台搭载折叠式臂架与载人作业平台的高空作业随车吊,底盘采用三轴载货卡车形式,驾驶室、车架、支腿、臂架、吊篮和液压元件均按整车装配关系进行了表达。设备面向市政维护、厂区检修、场馆安装、路灯维护、广告牌施工、管线架设以及部件制造现场的辅助吊装任务,能够在同一台车辆上完成短距离转运、高空载人、轻型物料提升和定点作业。
从现场使用逻辑看,车辆进入作业区域后,首先需要确认地面承载条件,再展开前后液压支腿。模型中支腿位于车架两侧,伸出后形成横向支撑边界,用于抵消臂架回转和变幅时产生的倾覆力矩。支腿垫板、垂直油缸和车架连接位置在结构中均有体现,设计时需要关注支腿跨距、车架受力点、油缸行程以及车辆通行状态下的收纳空间。作业结束后,支腿收回并贴合底盘轮廓,臂架折叠落在车架上方,使整车满足道路行驶时的宽度和高度限制。

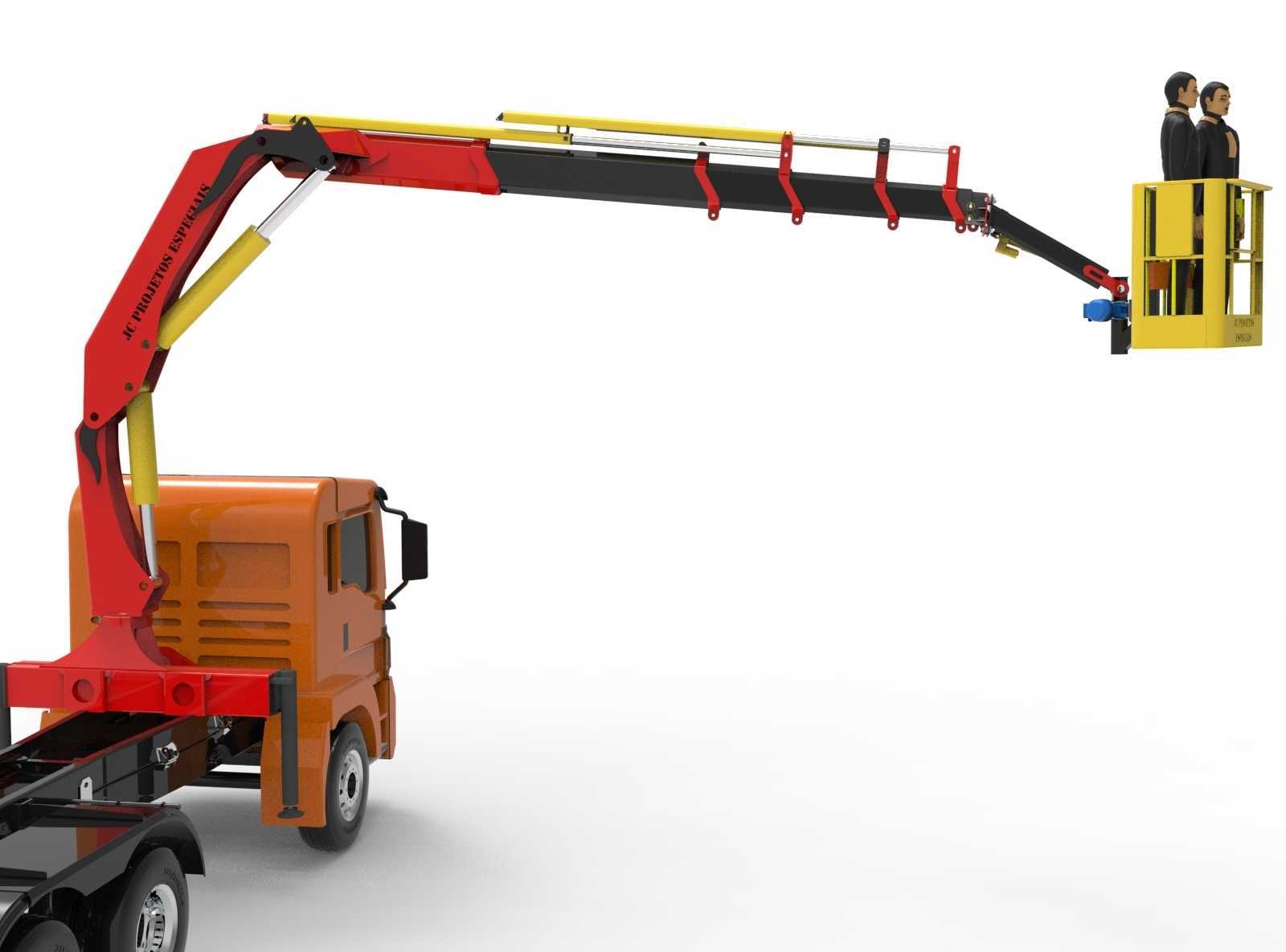

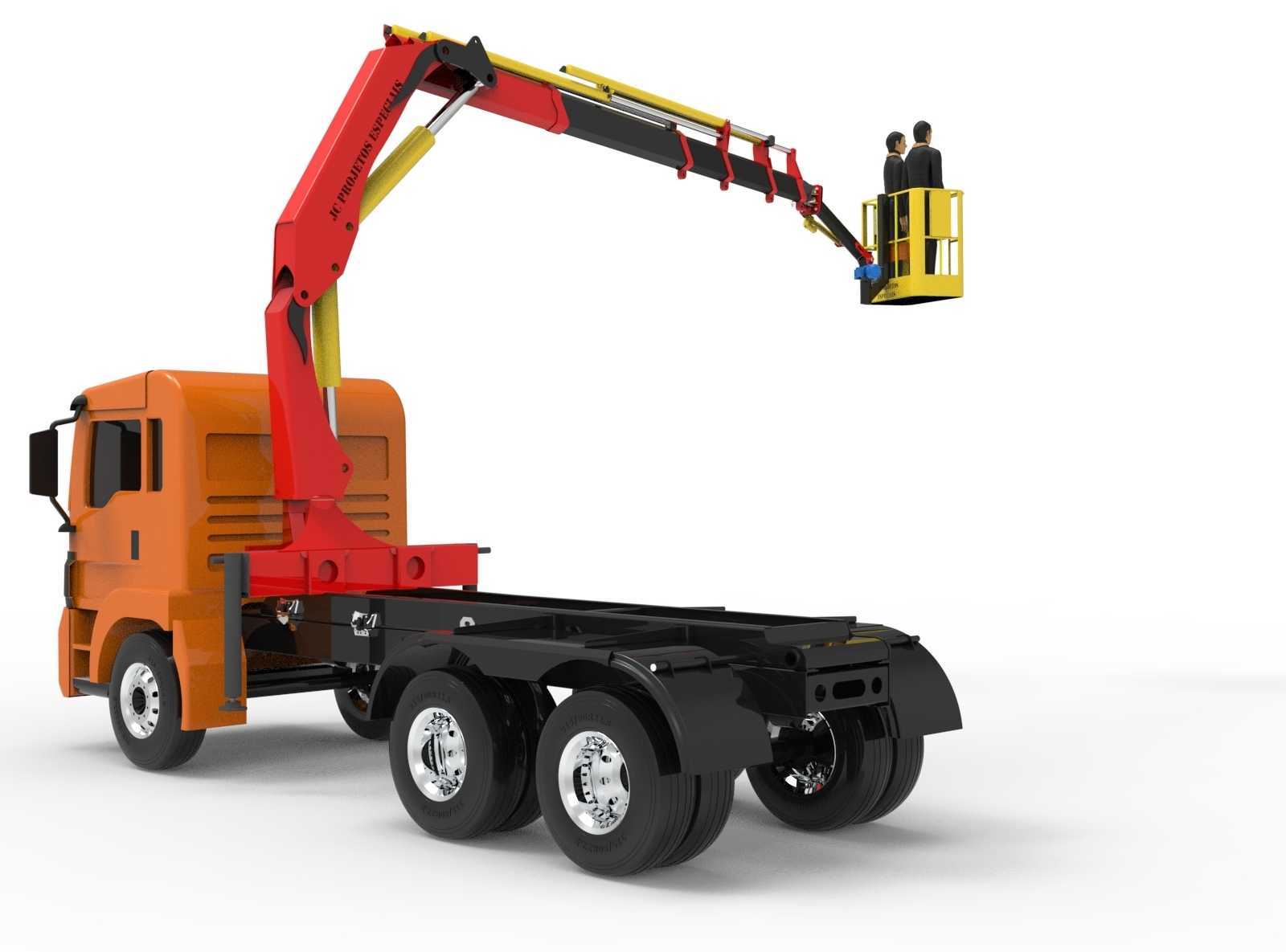

臂架系统采用多节折叠结构,根部通过回转和铰接结构连接在底盘中部,各节臂之间布置变幅油缸与伸缩执行元件。相比直臂形式,折叠臂在低矮空间、近距离越障和复杂姿态作业中更灵活,臂节可以绕过建筑边缘或设备障碍,将吊篮送到目标位置。臂架截面采用箱型梁思路,承受弯矩、扭矩和交变载荷,铰接点处需要保留销轴、衬套和润滑维护空间。三维结构中红黄黑三色区分了臂节、油缸和防护区域,便于检查运动干涉,也能直观看到臂架在收拢、展开和举升状态下的包络范围。

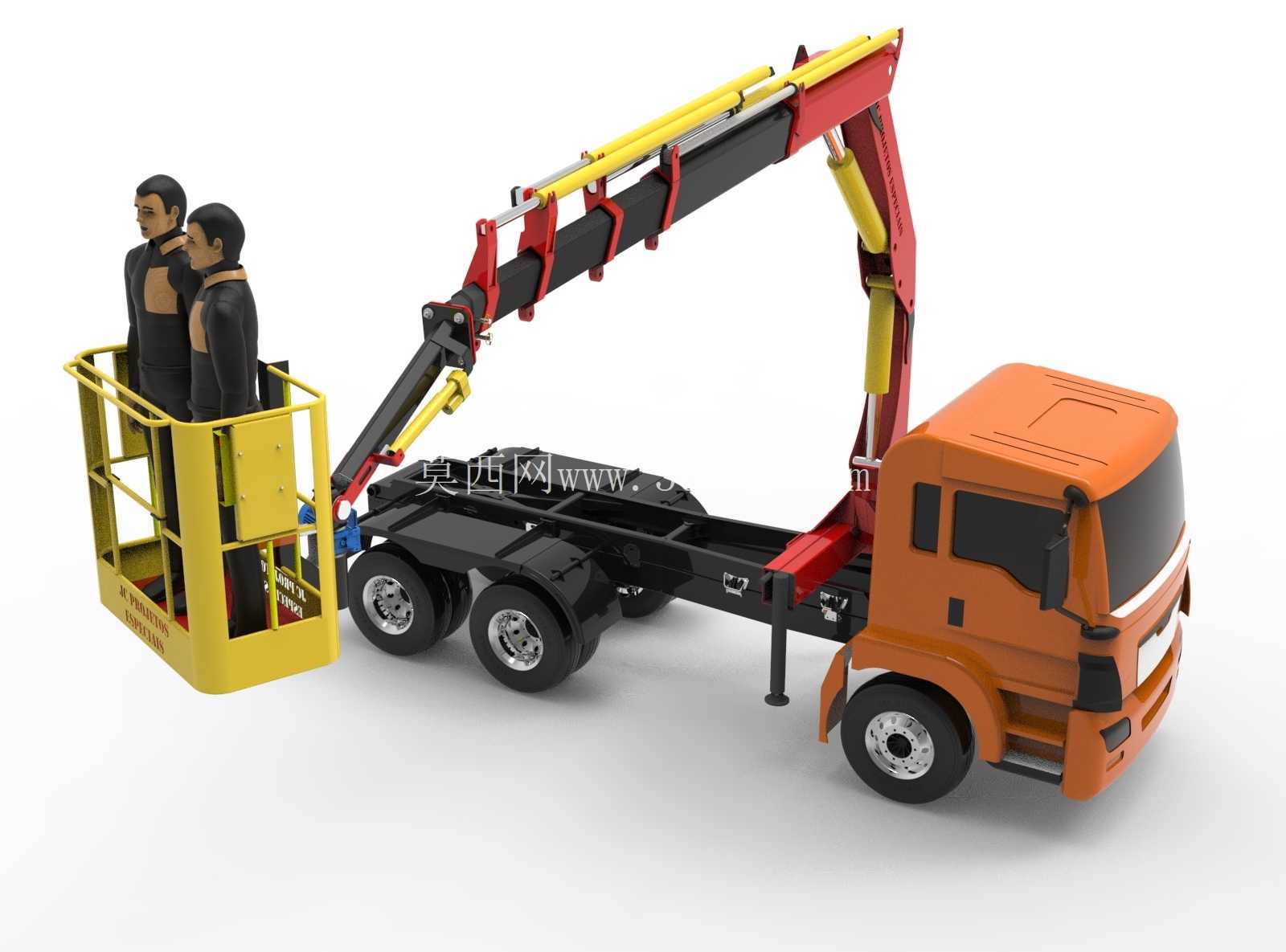

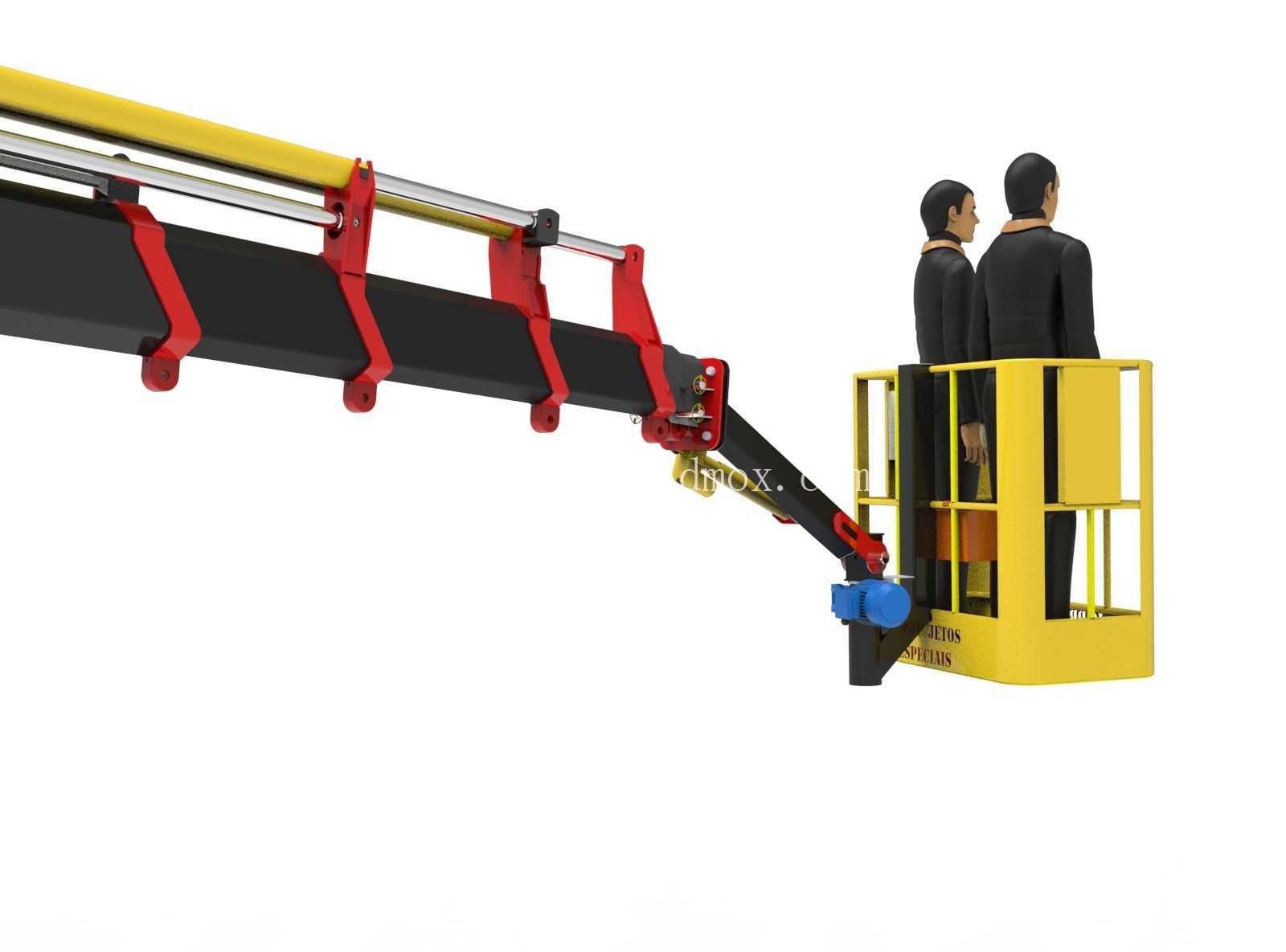

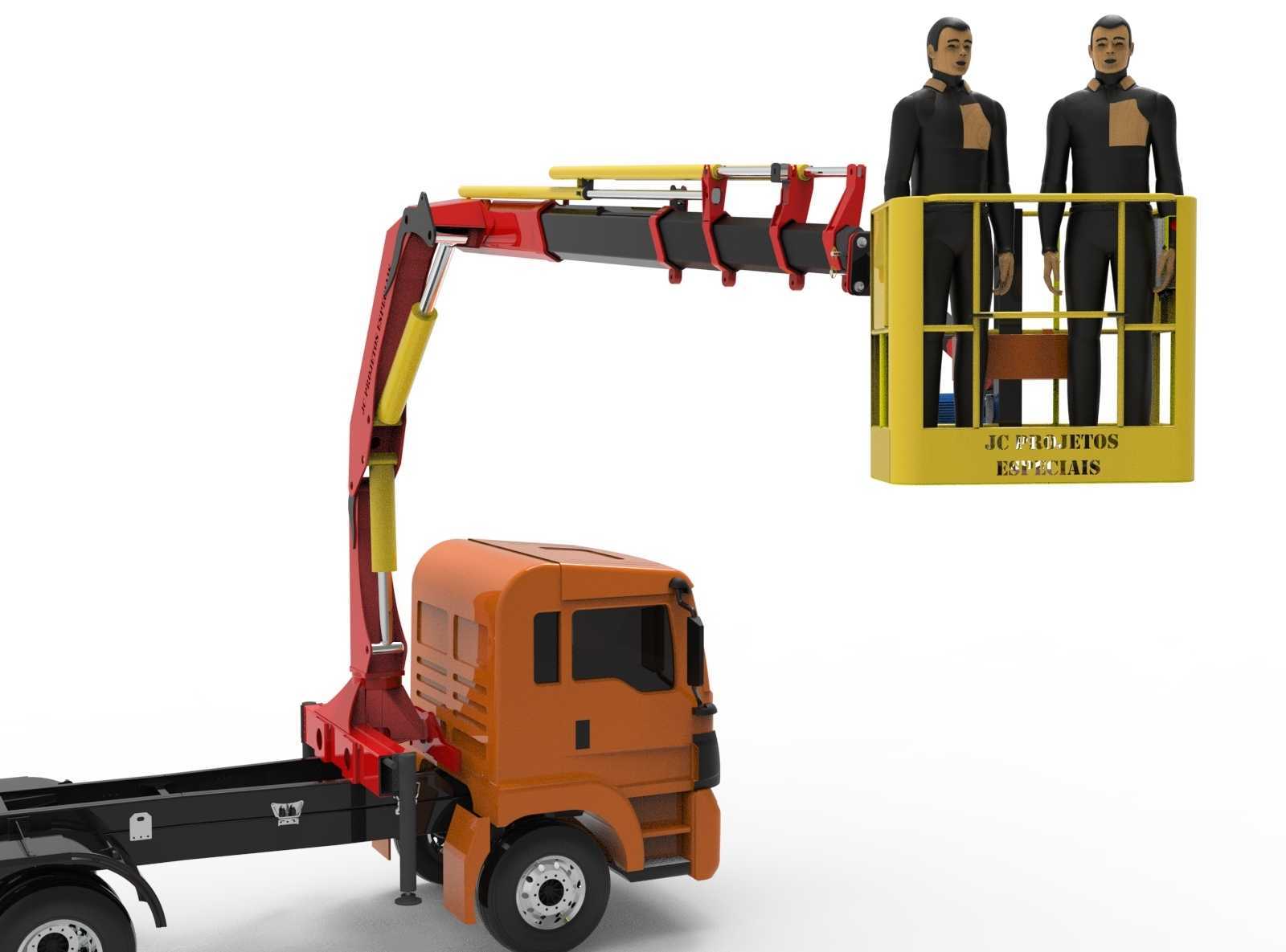

前端黄色吊篮为载人作业平台,围栏、底板、控制箱和入口防护结构完整,平台通过铰接机构与臂端连接,可在臂架变幅过程中保持人员站立姿态。平台两侧预留工具放置区域,适合携带紧固件、照明工具、检测仪表或小型焊接附件。模型中加入两名作业人员,用于校核平台站立空间、护栏高度、人员操作半径以及与臂架末端的安全距离。实际设计中,平台额定载荷、人员重心位置、臂端摆动量和紧急下降回路都需要纳入校核,不能只按静态几何位置判断可达性。
底盘部分保留了卡车驾驶室、车轮、悬架区域、车架纵梁和上车安装基座。驾驶室采用短头平头造型,视野适合城市道路和厂区道路行驶;三轴布置提高了总承载能力,也为上车重量、臂架折叠长度和前后轴荷分配提供空间。车架作为上车和底盘之间的主要承力构件,既要承受运输过程中的振动载荷,也要承受支腿撑起后的局部集中力,因此转台底座、支腿箱和纵梁连接区是结构加强的重点。
建模时可按运动层级组织:底盘车架为固定基准,支腿油缸、回转座、各节臂、变幅油缸、臂端调平机构和吊篮分别建立独立装配关系。通过销轴轴线和油缸两端铰点,可以在软件中模拟臂架从行车收纳到高空展开的姿态变化,检查吊篮是否与驾驶室、臂节、支腿或平台护栏发生碰撞。外形边界方面,收纳长度主要由底盘轴距和折叠臂布置决定,作业高度由臂节长度、铰接角度和吊篮厚度共同决定,作业半径则受支腿跨距、臂架角度和额定载荷曲线限制。
该结构对专用车改装、高空作业平台设计和起重输送设备选型具有参考价值。工程人员可利用模型核查液压管路走向、臂架收纳空间、平台人员站位、支腿展开范围以及整车维护通道,也可在此基础上细化转台轴承、油缸支座、平台调平机构和车架加强板等关键部件。
