移动式一吨龙门起重吊架结构设计

　　车间内部的重型工件转运、模具上下机床、仓储区临时吊装作业，往往不具备安装固定桥式起重机的土建条件，大型汽车吊又无法进入厂房内部完成点位作业，这种场景下小型移动式龙门吊架就成为离散制造车间里适配性极强的起重辅助装备。这套额定起重量一吨的龙门吊架，整体采用门式双支腿加顶部主梁的承载布局，没有复杂的电气控制系统，依靠人力推移完成工位切换，配合电动或手动葫芦即可完成常规重型工件的垂直起升与短距离水平转运，在机加工车间、模具维修区、装配工段、五金仓库都有极高的使用频次。

　　从承载逻辑来看，顶部主梁采用箱型型钢焊接成型，主梁沿跨度方向平直布置，两端直接搭接在两侧支腿的顶端承载面上，焊缝位置避开弯矩最大的主梁跨中区域，把焊接残余应力对主梁抗弯承载力的影响降到最低。主梁下翼缘位置预留葫芦运行的行走轨道，葫芦的滚轮直接卡在轨道翼缘两侧，起吊重物时葫芦可以沿主梁长度方向手动推移，覆盖主梁跨度内的全部作业范围，不需要反复调整吊架的摆放位置就能完成工件在跨度区间内的横向对位。

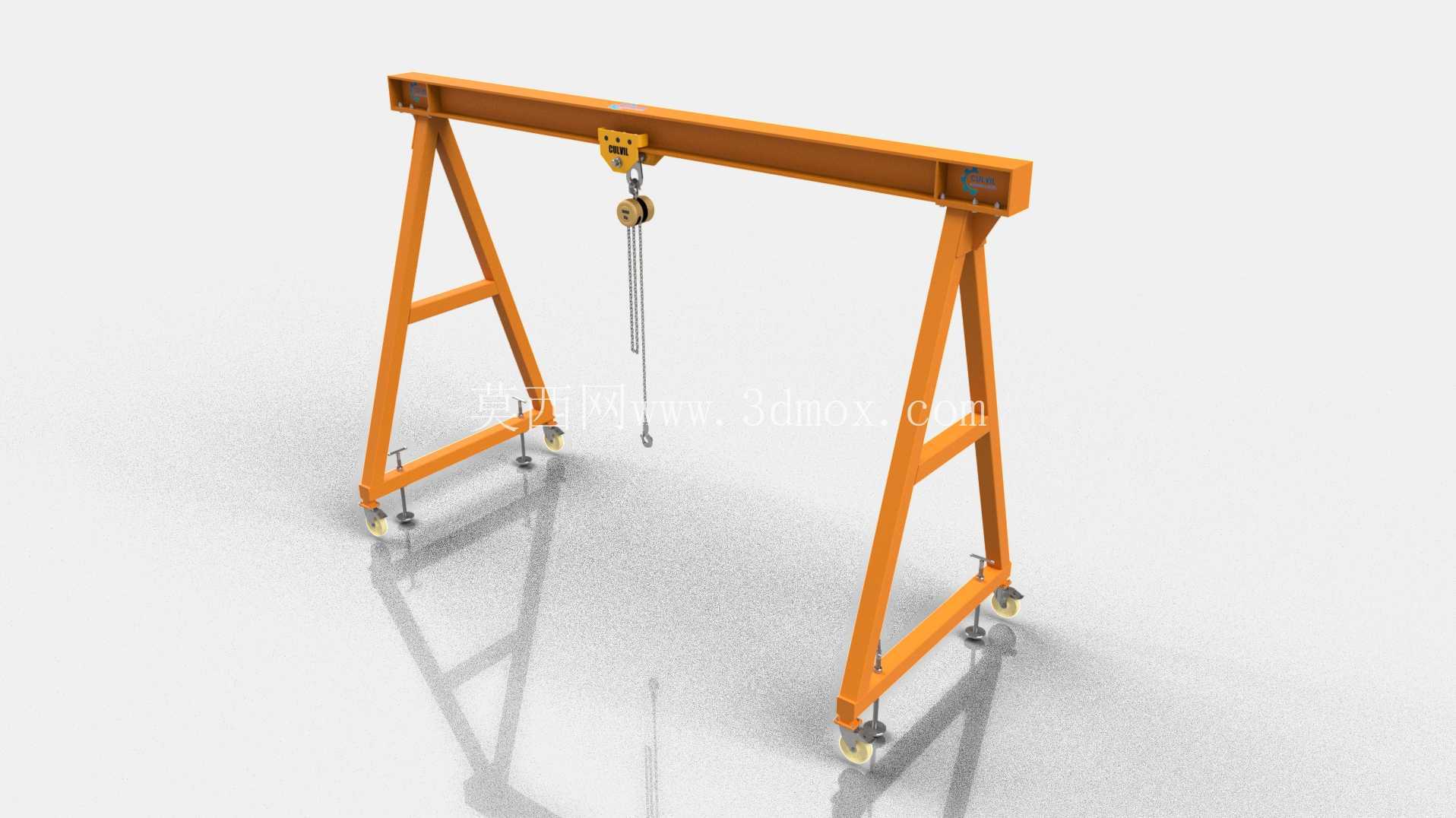

　　两侧支腿没有采用直上直下的方管立柱结构，而是做成向外倾斜的A字型桁架布局，支腿从顶部主梁连接位置向下逐步向外张开，底部的跨距比顶部主梁的支撑跨距更大，这种结构首先大幅提升了吊架整体的抗倾覆稳定性：当起吊重物在主梁一侧偏载，或者推移吊架经过地面微小坡度时，更宽的底脚支撑范围可以把整机的重心始终控制在支撑轮廓以内，避免侧翻风险。其次A字型的斜向支腿把主梁传递下来的竖直载荷分解为沿斜腿轴向的压应力，相比纯竖直立柱，斜支腿的压杆稳定计算长度更短，不需要选用过大截面的型材就能满足一吨载荷下的强度与刚度要求，整机自重控制在人工可以推动的合理区间。支腿中段还加装了横向连接杆件，把单侧的两根斜腿连成刚性三角框架，避免支腿在受载时出现侧向张开变形，长期反复加载也不会出现连接位置松动错位。

　　底脚部分的设计完全围绕车间移动需求展开，四个支腿底端都安装了带刹车的重载脚轮，脚轮选用硬质聚氨酯材质，既可以在环氧地坪、水泥地面上滚动时不刮伤地面，又能承受单脚数百公斤的垂直载荷。每个脚轮旁边都设置了可调节的支撑地脚，当吊架推移到作业点位之后，先把四个可调地脚旋转下放，让脚轮完全脱离地面，整机的载荷全部通过固定地脚传递到地面，此时吊架从可移动状态转为刚性固定状态，起吊重物时不会出现轮子滑动、整机移位的问题；作业完成后把地脚旋起，脚轮重新接触地面，即可快速推移到下一个作业点位。部分同类型吊架还会在底脚位置加装水平调节结构，即使地面存在少量不平整，也能把主梁调整到水平状态，避免葫芦自行滑移。

　　起升机构选用标准的环链电动葫芦或者手拉葫芦，葫芦的上行走轮直接挂载在主梁下翼缘，吊钩组配备防脱保险卡，吊重链条的长度按照常规车间起升高度配置，足以把工件从地面吊起到普通机床工作台、模具安装位的高度。整机没有设置固定的电气走线，电动葫芦的供电可以采用车间就近的安全滑触线或者拖令电缆，作业范围灵活不受固定管线限制。

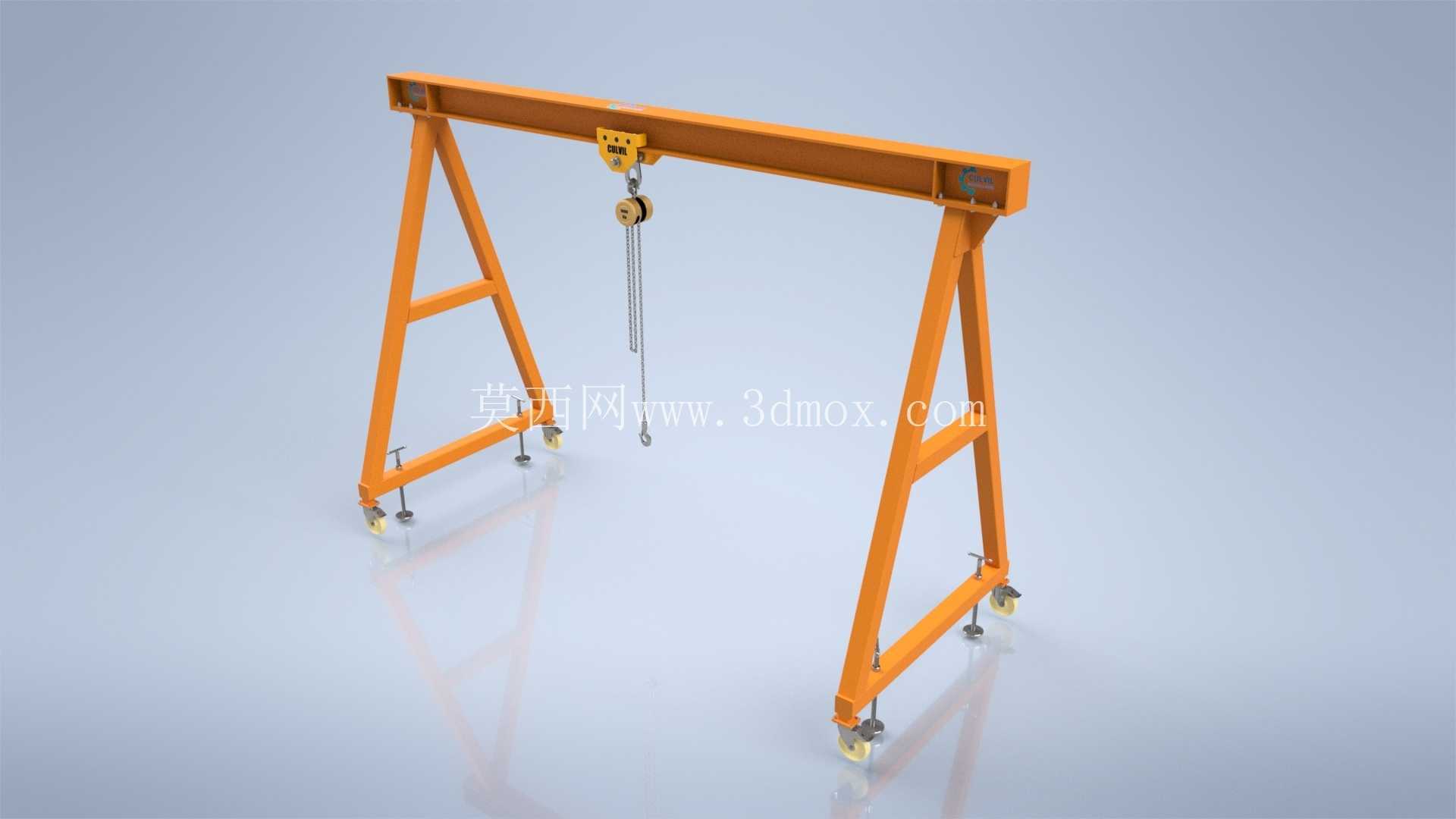

　　从安装边界与尺寸适配角度，这类一吨龙门吊架的常规跨度在3到4米区间，有效起升高度控制在2.5到3.5米，完全适配普通标准厂房的层高，门洞、车间通道的宽度也能满足整机整体推移通过，不需要拆解转运。整机所有结构件都采用焊接后整体去应力处理，表面喷涂橙色警示防锈漆，在车间环境里辨识度高，钢材表面的涂层可以抵御车间内油污、潮气的侵蚀，长期使用不会出现锈蚀减薄。结构建模过程中需要重点校核主梁跨中挠度、支腿压杆稳定性、脚轮与地脚的承载能力、偏载工况下的整机抗倾覆系数，所有铰接与螺栓连接位置都要预留足够的安全余量，确保在满载荷起吊、葫芦行走到跨度端点、地面存在微小坡度的极端工况下，结构变形量都在允许范围之内，不会出现永久塑性变形。这类吊架的优势在于不需要对厂房土建做任何预埋改造，设备到位即可投入使用，转场灵活，维护点极少，非常适合多品种小批量生产车间的间歇性吊装需求。
