二十吨级随车折臂起重运输平台

　　这套折臂式随车起重运输平台的三维结构，面向厂区内部重型工件转运、户外工地零散吊装、设备安装就位以及短距离重载平板运输等复合工况搭建。整机将起重作业单元与载货平板集成在同一行走底盘框架上，区别于独立汽车吊需要额外配合作业车辆的模式，它可以在完成重物起吊后直接将载荷放置在自身平板台面完成转运，抵达目标点位后再通过吊臂完成卸车就位，单台设备即可覆盖吊、运、卸三个作业环节，在中小型工程现场、机械加工车间外场、钢结构安装班组的作业场景中，能够大幅减少配套设备的投入数量。

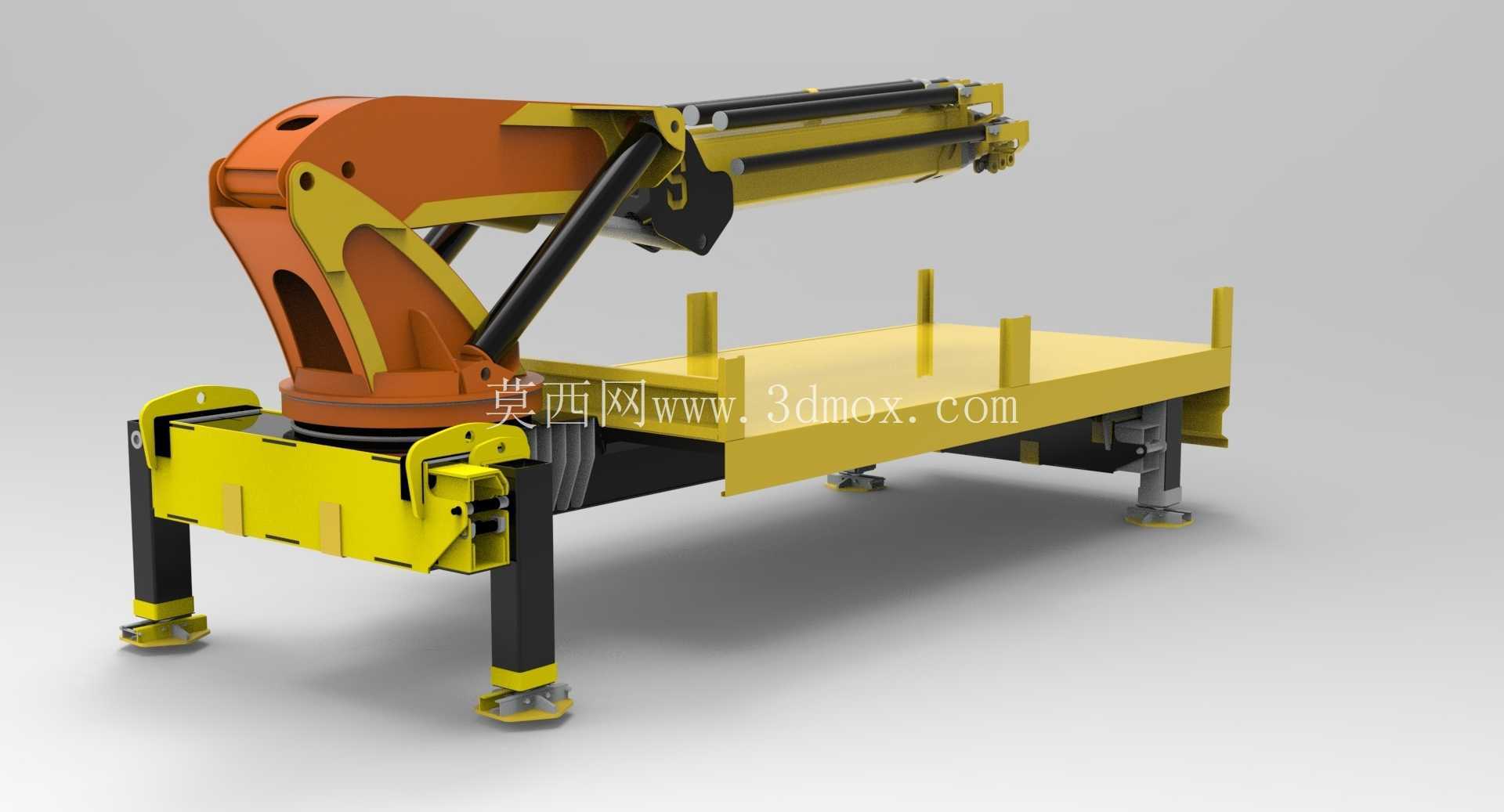

　　从结构布局来看，回转支承基座安装在平板车架的靠前位置，折臂组的根部铰接在回转台面上，第一节臂为大截面箱型弯折主臂，橙色涂装的主臂内部布置有变幅液压油缸的安装铰点，臂体的弯折造型让吊臂在收臂状态下可以向前折叠收拢，不会过度侵占后方载货平板的可用堆放空间。多节同步伸缩臂嵌套在主臂前端，臂节之间通过内置伸缩油缸驱动逐级伸出，不同臂长对应不同的额定起重量，在臂段全部收回、作业半径最小的工况下可达到二十吨级的最大起吊能力，随着臂架伸出、作业半径拉大，允许起吊载荷按照力矩曲线逐级衰减，结构设计中在臂体侧面预留了力矩限位装置的安装点位，避免超载作业引发倾翻风险。

　　车架部分采用黄色涂装的焊接箱型梁结构，平板台面四周竖立有可拆卸的挡料桩，当运输长条型材、钢结构件或者批量工装工件时，挡料桩可以阻挡载荷在车辆加减速过程中发生横向滑移，台面表面预留有标准化的捆扎挂点，方便使用钢丝绳或者拉紧带对货物进行固定。车架的四个角点位置分别布置了可伸缩的液压支腿，支腿的水平段可以从车架侧面向外伸出，扩大整机的支撑跨距，垂直支腿向下伸出后通过底部的支撑盘将整机抬升，让轮胎不再承载作业载荷，支腿盘的接地面积经过匹配设计，能够在普通硬化路面或者压实的工地地面上分散支腿反力，避免作业过程中出现地面沉陷。支腿的控制阀组就近布置在车架侧方，作业人员可以在吊装点位旁直观观察支腿接地状态，同步调整四个支腿的伸出长度，将整机调整至水平状态后再启动吊臂作业。

　　设计过程中首先需要校核的是倾覆稳定性边界，整机的作业覆盖范围为回转支承360度全回转区域，不同回转角度下的稳定力矩由对应侧支腿的支撑跨距决定，在侧方作业工况下支撑跨距最小，是稳定性校核的最严苛工况，需要结合吊重、臂长、作业半径、风载荷以及平台自身配重分布计算整机的稳定安全系数，确保在额定载荷范围内不会发生倾翻。其次是臂架结构的强度与刚度校核，箱型臂体的板材厚度按照最大起重力矩下的弯曲载荷匹配，臂节之间的滑块支撑位置需要重点校核局部挤压应力，避免长期重载作业后臂体出现局部变形，伸缩臂的搭接长度在全伸状态下也要保留足够的支撑余量，控制臂端的作业下挠量在允许范围内，保证吊装就位的精度。

　　安装边界方面，收拢状态下整机的长度由底盘车架的总长决定，折臂向前折叠后整体高度满足常规道路通行的限高要求，宽度在支腿完全收回时和底盘车架宽度保持一致，不会超出平板的外轮廓。作业状态下支腿横向伸出后，整机的占用宽度会在车架基础上向两侧各延伸一段距离，选型布置时需要在作业点位两侧预留足够的支腿摆放空间，支腿下方如果是软质地面还需要额外垫设钢板或者垫木，降低接地比压。回转平台和车架的连接位置采用大直径回转支承，支承的内圈或者外圈通过高强度螺栓分别和下车架、回转台连接，螺栓的预紧力矩按照重载起重工况的要求执行，连接面的平面度在加工时需要严格控制，避免支承受载后出现局部应力集中。

　　液压系统的布置沿着臂体和车架的走线槽铺设，变幅油缸、伸缩油缸、回转马达、支腿油缸的供油管路均预留有安装固定位，管路的弯曲半径满足液压油管的最小折弯要求，避免臂体变幅、回转过程中管路出现拉扯、摩擦干涉。这套三维结构完整还原了从底盘支腿、回转平台、折臂伸缩臂到载货平板的全部装配关系，结构设计人员可以基于该模型完成不同吨位等级折臂吊的改型适配，也可以直接用于作业工况的空间干涉校验、支腿跨距的场地规划参考。
