桌面级3D打印机XY运动核心机架DIY结构

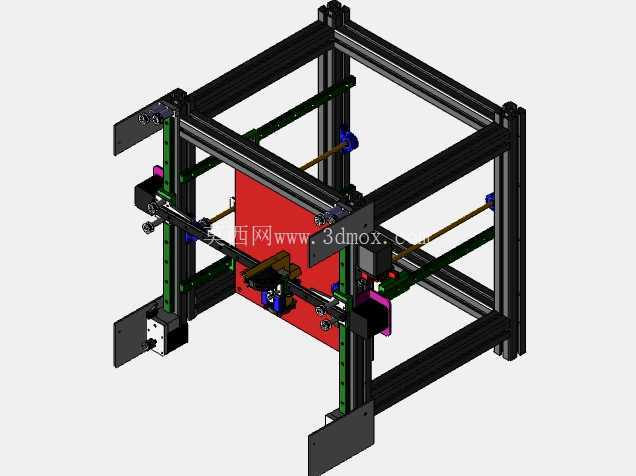

　　这套结构面向桌面级熔融沉积成型设备的核心运动部分展开设计，重点还原XY平面内喷头横移与纵向进给的装配关系，适合小型创客工坊、教学实验室、个人试制场景中搭建自制打印设备时参考。整机框架采用标准工业铝型材拼合，型材槽口既承担整机刚性支撑，也为直线导轨、同步带轮、限位开关、线束固定件提供灵活安装位置，后期调整轴距、加装封板或扩展附件时无需重新焊接主体，拆装维护的便利性明显高于焊接钢架。

　　从实际用途看，XY机构负责把喷头精确送到热床上方每一个切片坐标点，运动平顺性直接决定首层附着、薄壁轮廓和圆弧表面的成型质量。设计中将两根纵向导向梁布置在框架上部两侧，横梁搭载喷头组件沿Y向移动，喷头滑座再沿横梁完成X向运动；两根传动带分别绕经端部带轮并与步进电机输出端连接，带轮座保留张紧调节余量，装配时可通过调整螺钉改变同步带预拉力，避免带松造成回程间隙，也防止过张紧加剧轴承磨损。

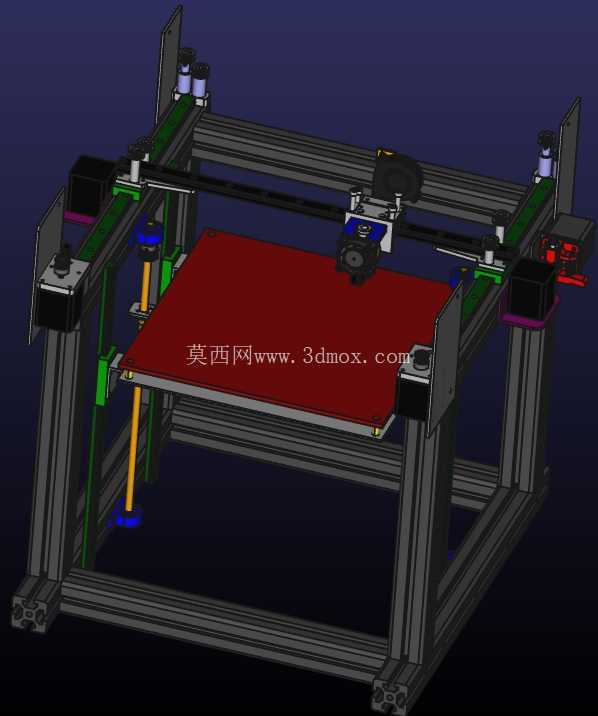

　　喷头安装位预留了通用滑块和连接板孔位，可适配常见近程挤出热端，冷却风扇、自动调平探针、线束拖链的固定点也在滑座周边留出空间。热床部分以红色平台板示意成型区域，平台由下方支撑杆和调节螺母承托，四角调平结构允许操作者改变弹簧压缩量，使喷嘴与床面在整个行程内保持均匀间隙；平台边框与铝型材立柱之间留有热膨胀间隙，长时间加热后不会因热变形顶紧框架。

　　设计思路上优先保证运动质量低、支撑跨度合理。横梁承担喷头和部分线缆重量，截面选型与两端固定方式需要控制挠曲，避免横梁中部下弯导致层高波动；纵向导轨平行度则影响Y向全程的皮带张力一致性，装配时应以型材基准面靠实导轨，再用百分表复核两根导轨的等高与平行误差。端部电机座采用折弯板件与型材角件组合，电机轴与带轮同轴度可通过腰形孔微调，降低带轮偏摆带来的周期性噪音。

　　外形边界方面，整体呈立方框架布局，上部运动机构占据框架顶层空间，热床位于中部，底部型材围框形成稳定支脚并预留电源、主控板安装区。安装时设备四周需留出维护手位，后侧和左侧应考虑风扇排风与线束弯曲半径，前侧则保留取件和平台调平操作空间。框架地脚建议增加减震脚垫，以抑制快速换向时的振动传递。

　　从建模细节看，铝型材、角件、螺栓、导轨、滑块、带轮、电机、限位触片和平台支撑杆均按装配关系表达，运动副处区分固定连接与滑动连接，便于在三维环境中检查干涉。尤其要关注同步带与型材边缘、喷头拖链与横梁端部、热床升降行程与底部电控件之间的安全间隙；在高速往返工况下，线缆应随滑座平顺弯曲，不能与皮带或带轮摩擦。

　　该结构并不追求复杂钣金外壳，而是把核心机械逻辑暴露出来，便于学习者理解笛卡尔式3D打印机的坐标运动方式。工程应用中，可在此基础上根据目标成型尺寸更换型材长度、重算皮带周长，并校核导轨额定动载荷与电机扭矩；若用于教学，还可将其作为传动选型、公差分配、装配工艺和运动仿真的综合案例，帮助设计者把三维模型转化为可实际调试的设备。
