自制三轴数控加工设备结构设计方案

　　这款三轴数控加工设备采用定梁龙门式结构布局，整体框架以两侧立式支撑墙板搭配顶部横向横梁构成刚性主体，工作台沿Y轴方向做前后进给运动，横梁上搭载的滑座沿X轴做左右横向进给，滑座上的主轴安装板沿Z轴做上下垂向进给，三个运动轴相互垂直，形成标准的笛卡尔坐标系加工空间，可覆盖工作台全幅面的加工行程，避免了动梁结构带来的刚性衰减问题，适合小尺寸工件的铣削、钻孔、雕刻等加工作业。

　　从实际应用场景来看，这类小型三轴数控设备可适配小型五金零件加工、木工浮雕切割、亚克力板材裁切、软金属工件轻铣等作业需求，相比大型工业机床占地空间更小，对车间场地要求低，既可以用于个体加工作坊的小批量生产，也可作为机械设计爱好者的自制加工设备，完成非标零件的快速打样加工，2.2kW功率的主轴可适配不同材质的加工刀具，在合理切削参数下可完成铝合金、铜等软金属的粗精加工，也可适配雕刻刀完成木材、塑料、工程板材的精细加工。

　　结构设计层面，三个进给轴均采用直线导轨搭配传动组件的组合，X轴双导轨平行布置在横梁上下两侧，平衡滑座移动过程中的倾覆力矩，降低Z轴悬伸带来的导轨偏载；Y轴导轨布置在设备底座两侧，承托工作台及工件的整体重量，保证大重量工件放置时的进给平稳性；Z轴导轨垂直布置在滑座正面，通过滑块连接主轴安装板，缩短主轴刀尖到导轨滑块的距离，提升切削过程中的Z轴刚性。主轴采用侧装固定方式，安装板预留了主轴夹座的调节余量，可根据加工需求微调主轴的同轴度，也可适配不同直径规格的主轴单元，拓展设备的加工能力。

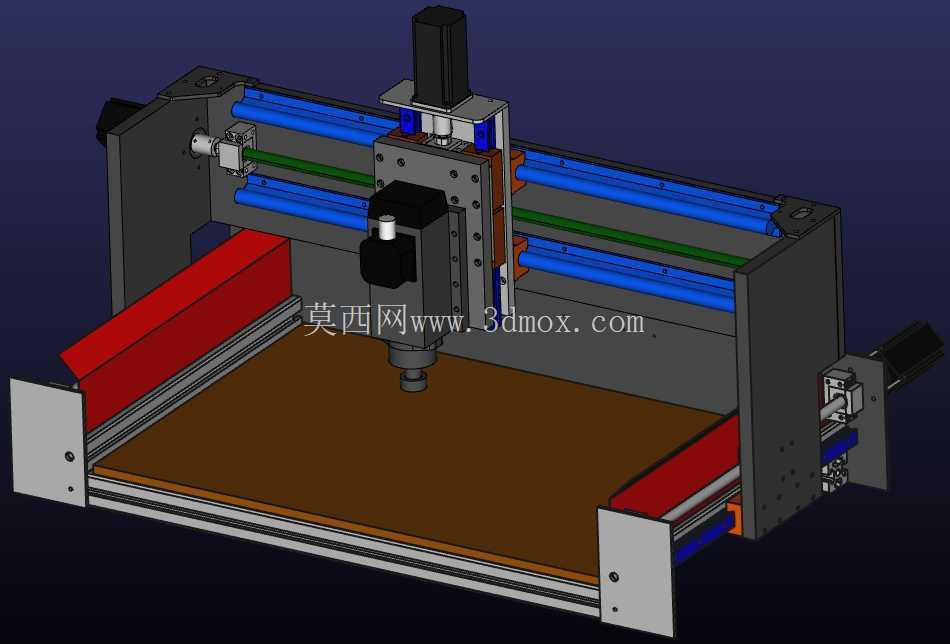

　　工作台采用高密度板材作为加工承载面，四周设置了挡屑结构，可阻挡加工过程中切屑飞溅到导轨传动区域，降低切屑进入导轨滑块造成的磨损风险；两侧的红色防护挡板可随Y轴进给同步移动，全程覆盖Y轴导轨的外露区域，避免加工碎屑、切削液落到传动部件上，延长传动组件的维护周期。设备的驱动电机均布置在轴端的固定位置，通过联轴器与传动丝杆连接，避免运动过程中电机线缆反复弯折造成的线路老化问题，线缆采用拖链收纳布置，走线整齐且可随轴运动同步弯折，不会与运动部件产生干涉。

　　安装边界方面，设备整体占地宽度适配常规小型车间的工位布置，深度方向预留了操作人员的上下料空间，高度方向满足厂房常规层高要求，不需要额外做地基处理，放置在平整的硬化地面上即可完成调平安装；各轴的行程限位位置均设置了硬限位块，避免软件限位失效时出现滑座超程脱轨的问题，电气元件的安装位置均远离加工区域，减少切削粉尘对电气部件的污染。整体结构没有采用复杂的铸造机身，而是通过标准型材与板材拼接组装而成，加工制作门槛低，零部件通用性强，后期维护更换配件的成本更低，适合非量产的自制设备场景，在保证加工刚性满足轻切削需求的前提下，尽可能压缩了整体制作成本与装配难度。
