DIY桌面式NEJE激光LED切割设备结构

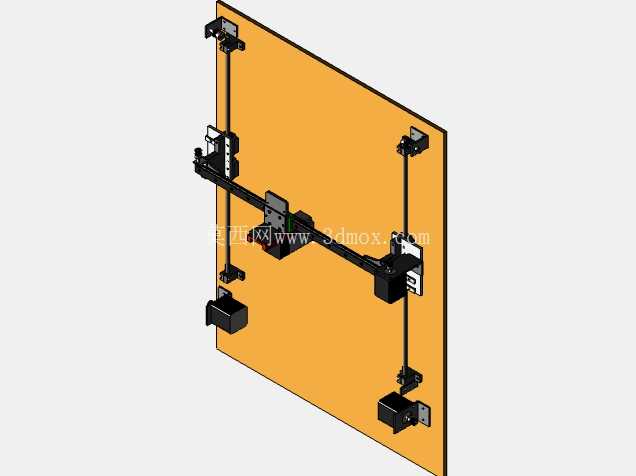

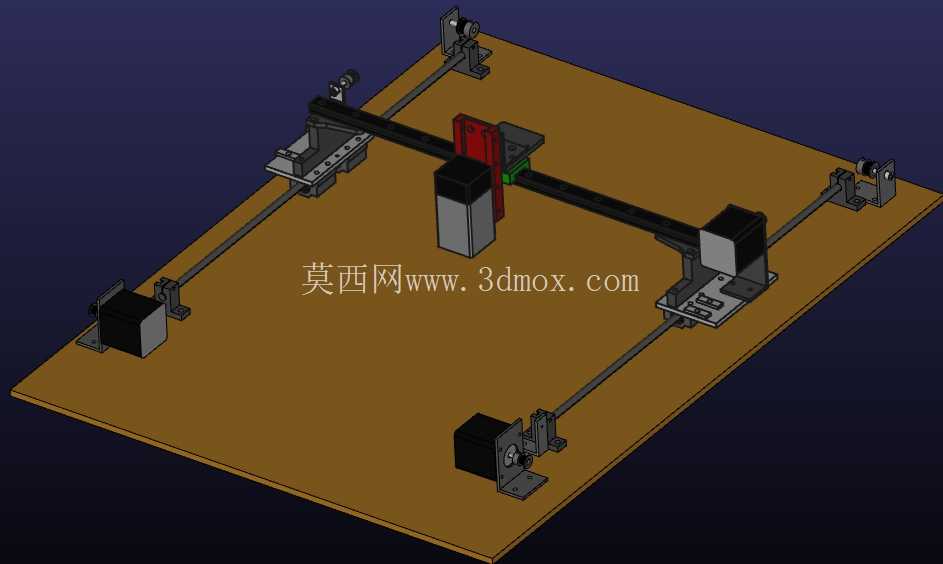

　　这套桌面式激光加工结构，核心适配小批量薄材加工场景，常见于个人工作室打样、创客空间小零件加工、教学实训环节的非金属材料裁切作业，可覆盖薄亚克力、卡纸、薄木片、皮革边角料等常见易加工材料的定形切割、表面浅雕需求，相比大型工业激光切割设备，它的占地边界控制在普通工作台面可容纳的范围，不需要单独预留工业级安装空间，也无需配套大功率工业供电回路，普通民用市电接口即可满足运行供电要求。从结构布局来看，整机采用双轴龙门跨接设计，两根平行光轴作为Y向运动导轨，两端通过立式安装座固定在底板基准面上，安装座与底板之间预留了调节腰孔，可在装配阶段微调两根导轨的平行度，避免运动过程中出现卡滞、爬行问题，导轨配套的直线轴承座直接承接X向横梁的两端，横梁同样采用光轴作为运动导向载体，激光模组安装座跨接在X向导轨上，可沿横梁做横向进给，配合Y向的纵向进给，实现加工平面内全区域的点位覆盖。激光模组部分采用NEJE系列LED激光组件，安装座上预留了高度调节槽位，可根据待加工材料的厚度、材质的激光焦距要求，上下调整激光头的离地高度，保证激光焦点准确落在材料加工表面，避免出现切不透、切缝过宽的问题；模组供电与信号走线沿横梁侧边排布，通过拖链约束走线轨迹，避免轴系运动过程中出现线缆拉扯、磨损的问题。整机的基准底板采用平整板材作为安装基准，所有运动组件、驱动组件的安装定位都以该底板平面为基准，装配时可通过百分表打表校验导轨的直线度、两轴的垂直度，保证运动精度满足小尺寸零件的加工公差要求；驱动部分采用小型步进电机搭配同步带传动的方案，同步带张紧结构集成在导轨端部安装座上，可通过调节螺丝调整皮带张紧力，既避免皮带过松出现的传动丢步问题，也不会因张紧力过大增加轴系运动阻力。从安装边界来看，整机横向宽度控制在普通书桌可容纳的尺寸范围内，纵向深度也不会占用过多台面空间，设备运行时的运动包络完全在底板投影范围内，不需要额外预留周边的运动避让空间，放置时只需保证台面水平、周边无易燃物堆积即可满足使用条件。这套结构的设计思路完全围绕小型化、易装配、低成本的DIY加工需求展开，没有采用工业级机床的厚重铸件机身，而是通过标准光轴、标准安装座、通用传动件的组合，在保证基础运动精度的前提下，大幅降低了整机的加工与装配门槛，普通具备基础机械装配能力的使用者，即可按照装配关系完成整机组装调试；结构上没有做多余的封闭式外壳设计，既方便使用者随时观察加工状态、调整加工参数，也便于后期对激光模组、驱动组件进行维护更换，各部件之间的连接均采用标准紧固件，不需要特殊定制的连接结构，备件替换通用性较强。在实际使用场景中，这类小型激光切割结构可完成个性化铭牌雕刻、纸质模型裁切、薄皮料下料、亚克力小零件切形等作业，加工过程中通过数控系统控制两轴的运动轨迹，配合激光功率的实时调节，可实现不同深度的雕刻与全穿透切割作业，相比手工裁切，它的加工一致性更好，异形轮廓的加工精度远高于手工操作，对于小批量、多品种的个性化加工需求适配性较强；结构设计上充分考虑了DIY场景的装配便利性，所有安装孔位都做了对位设计，降低了装配过程中的对位难度，导轨与安装座的配合公差选用标准间隙配合，既保证运动顺滑，也不会出现过大的配合间隙影响加工精度。
