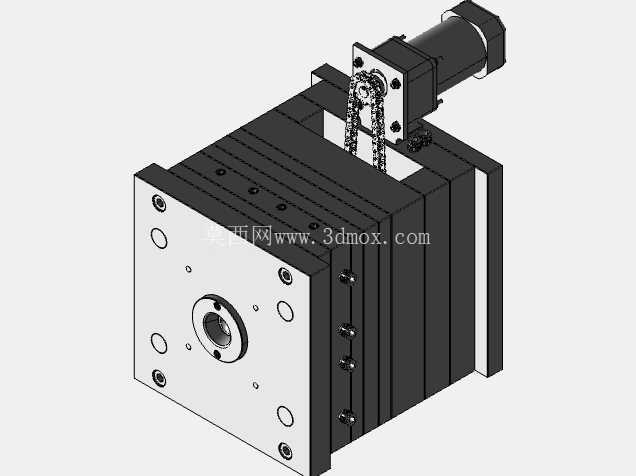

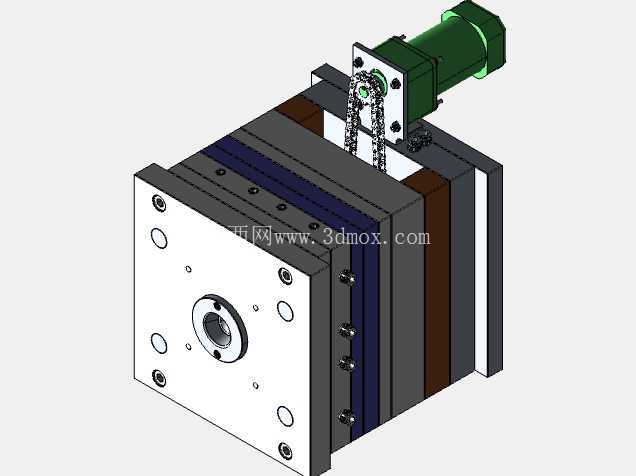

多板叠层液压驱动注塑模具结构

　　这套模具结构面向中小型带深腔特征的塑料壳体量产场景，整套模架采用标准三板模基础架构叠加多层功能板组合设计，适配卧式注塑机的安装工位，顶部预留的液压驱动单元直接挂载在定模侧安装基准面上，无需额外在注塑机机架上焊接外置支架，现场上机对位时仅需对齐注塑机定板的定位环孔，再锁紧四周压板即可完成初定位。从实际量产逻辑来看，这套结构针对的是侧壁带多处倒扣、内部有装配柱位的塑料盖类零件，普通两板模开模时无法直接侧向抽出倒扣特征，因此在模架内部集成了多组斜导柱驱动的侧向滑块，每一组滑块对应产品侧壁的一处倒扣凹槽，开模动作过程中，定模与动模先沿主分型面拉开设定行程，斜导柱随开模位移带动侧滑块沿导轨横向退出产品倒扣区域，待所有侧抽芯动作完全到位后，顶部的液压油缸才开始驱动顶出板组动作，避免顶出过程中滑块未退位刮伤产品侧壁。

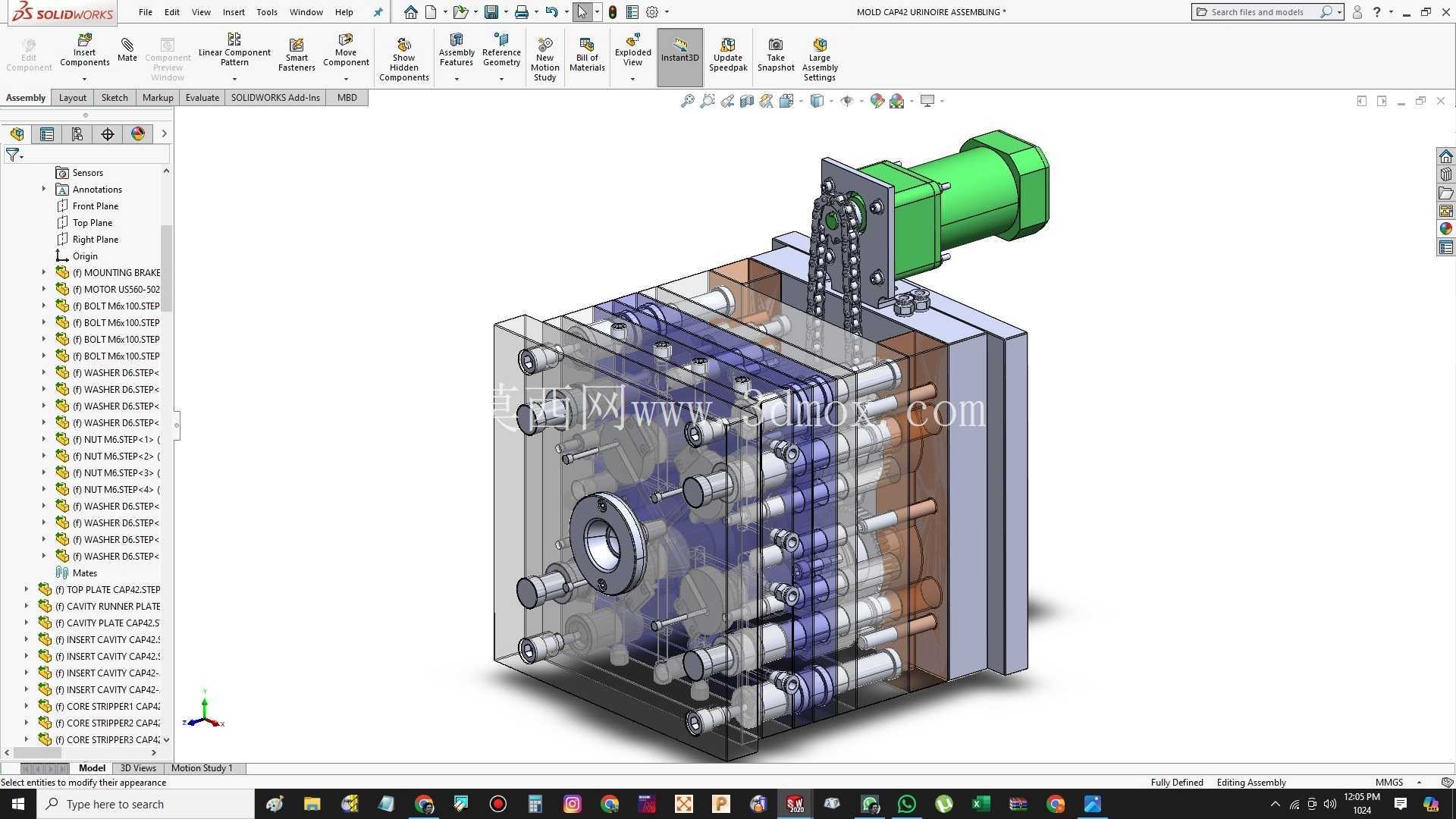

　　模架的分层排布逻辑完全围绕成型流程的动作顺序展开，最靠近注塑机喷嘴的定模侧第一层为热流道/冷流道固定板，流道走线沿板件内部的避让槽铺设，进料口直接对接产品中心的浇口位置，减少熔体填充流程的压力损失；往动模侧依次排布型腔固定板、侧滑块安装层、动模芯固定板、顶出板组、动模底板，每一层板件之间都配置了精密导柱导套做对位导向，导套的配合间隙控制在IT7级公差区间，合模时多层板件不会出现错位飞边。冷却回路的布置没有走常规的直通水路方案，而是在型腔镶件和型芯镶件内部随产品外形轮廓走随形冷却水道，水路距离成型表面的间距均匀控制在12-18mm，既避免距离过近导致型腔壁强度不足，也防止距离过远冷却效率下降，量产时可以把产品成型周期压缩到同规格普通模具的七成左右。

　　安装边界方面，整套模具的长宽外轮廓适配300吨级以内卧式注塑机的拉杆间距，模架总厚度在注塑机最大开模行程的允许范围内，开模后产品和流道凝料的取出空间预留充足，不需要操作人员伸手进入模腔内部取件。液压油缸的进出油口预留标准快插接头位置，现场对接注塑机的液压输出回路即可，油缸的行程参数和顶出板的顶出行程做了硬限位匹配，油缸伸出到最大位置时顶针刚好把产品完全推离型芯表面，不会出现顶出行程过大撞坏型腔的问题。所有顶针的排布位置都避开了产品内部的装配卡扣和螺纹柱位置，顶针端面和型芯表面齐平，量产时不会在产品外观面留下明显顶出痕迹。侧滑块的底部都加装了耐磨铜板，长期量产往复滑动过程中磨损量极小，维护时仅需更换耐磨片即可，不需要整体拆卸滑块组件。模具的分型面贴合位置做了0.02mm的预压量，合模高压状态下不会从分型面溢出塑料飞边，量产过程中不需要频繁人工清理分型面残料。
