简单钢板套骨栓链三维结构设计作品

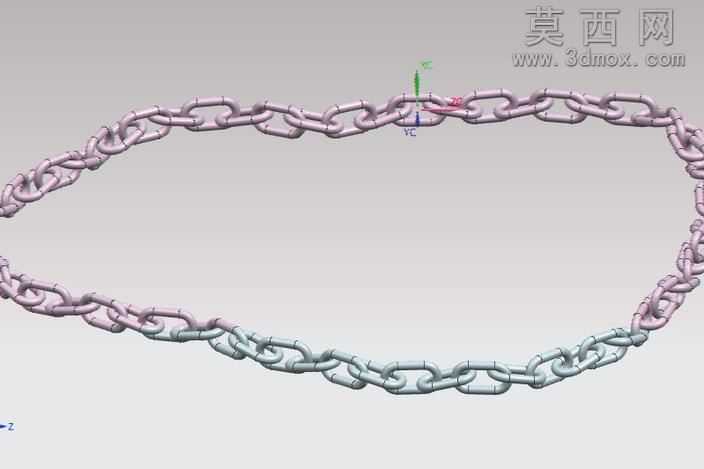

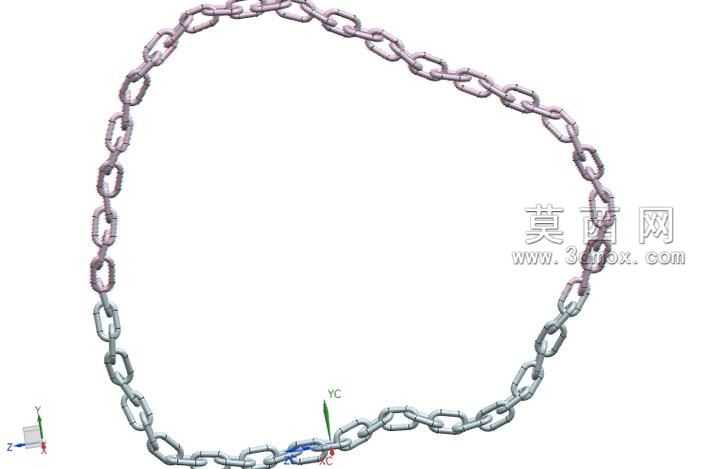

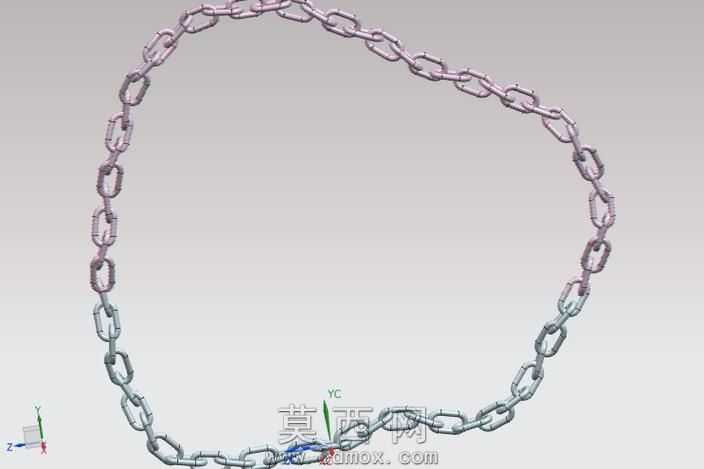

本作品为简单钢板套骨栓链的三维数字化模型，建模过程依托三维设计软件完成，整体采用参数化建模思路搭建，先对单个链环单元进行结构绘制，精准还原钢板套骨栓链单个链节的轮廓形态，通过草图绘制确定链环的外轮廓、内孔尺寸以及栓接部位的配合公差，再通过特征拉伸、倒圆角等操作完成单个链节的实体构建，对链节的棱边做了符合实际加工工艺的圆角处理，避免应力集中的结构缺陷。完成单个链节建模后，通过环形阵列、位置约束调整的方式，将链节依次串联排布，形成闭合的环形链条结构，建模过程中严格控制相邻链节之间的配合间隙，保证链节之间可以实现灵活的相对转动，还原真实链条的活动特性。材质设置上，针对钢制链条的特性，为模型赋予了金属钢材材质，调整材质的漫反射、粗糙度参数，还原热轧钢材的哑光金属质感，同时对链节的边缘做了轻微的磨损质感处理，让模型更贴近工业使用场景下的真实状态。渲染阶段采用软件内置的渲染模块，布置柔和的环境光源，添加辅助补光消除模型暗部的死黑区域，多角度呈现链条的整体环形形态与单个链节的细节结构，清晰展示链节之间的栓接配合关系。结构设计上，该链条采用钢板套骨栓接的结构形式，相比普通焊接链环，栓接结构的链节具备更好的可维护性，单个链节出现损坏时可单独拆卸更换，降低整体构件的更换成本，链环的截面尺寸经过合理设计，在保证整体抗拉强度的前提下控制构件自重，适配常规的轻载牵引、吊挂等使用场景。建模过程中对链节的配合位置做了干涉检查，确保所有相邻链节在转动过程中不会出现结构干涉，模型的尺寸比例参考通用五金链条的行业标准设定，可直接用于相关机械结构的装配演示、工况模拟以及教学展示使用，完整还原了钢板套骨栓链的结构特点与装配逻辑。
