双开口扭力梅花扳手三维结构设计

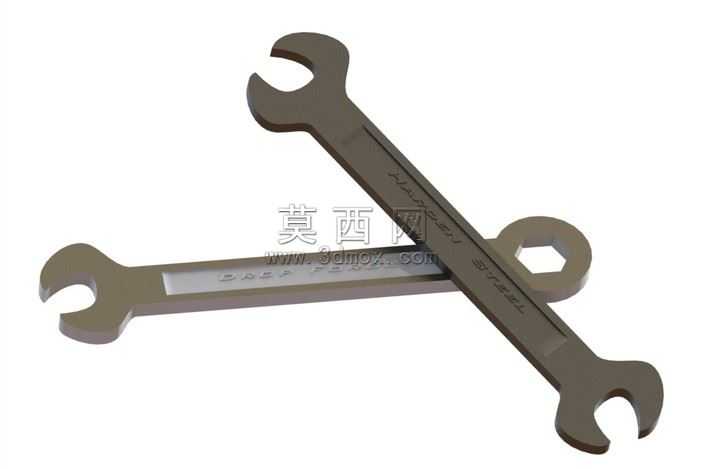

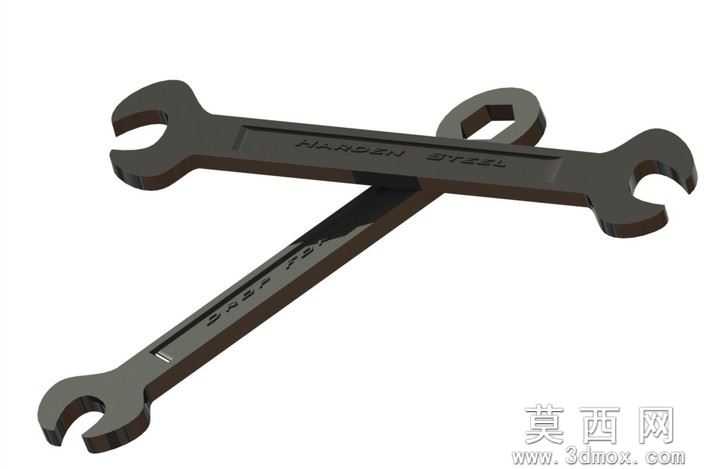

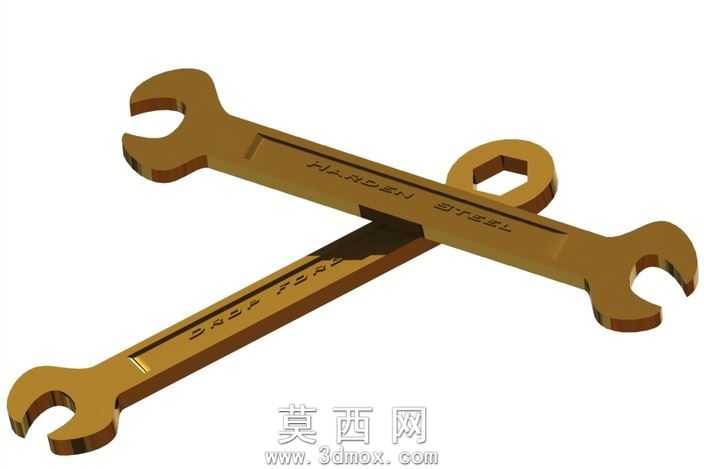

本模型为双开口扭力梅花扳手的三维设计成果，建模过程基于机械工具的实际使用需求展开，首先通过测绘常规同规格扳手的外形尺寸确定基础轮廓参数，在三维建模软件中先绘制扳手主体的二维草图，精准勾勒出两端开口的卡口弧度、手柄的过渡曲线，确保卡口尺寸符合对应紧固件的夹持公差要求，避免使用过程中出现滑牙、脱扣的问题。建模时对扳手的受力结构做了针对性优化，手柄部分采用渐变式厚度设计，从卡口位置向手柄末端逐步调整截面尺寸，既保证卡口位置的结构强度能够承受额定扭力载荷，又让手柄握持区域的厚度符合人体工学，减少长时间操作的手部疲劳感。材质设置上模拟工业级铬钒钢扳手的金属质感，为模型赋予哑光金属材质，添加细微的表面拉丝纹理与边缘倒角的高光效果，还原真实五金工具的表面处理工艺，同时在扳手表面预留了品牌标识与规格参数的刻印区域，符合工业产品的实际生产标识规范。结构设计上重点处理了开口位置的应力集中问题，在卡口与手柄的连接位置做了圆弧过渡处理，通过三维软件的应力分析模块验证该区域的受力分布，调整过渡圆弧的半径参数，让扭力传递过程中应力能够均匀分散到整个扳手主体，避免长期使用出现断裂变形的问题。两端开口分别适配不同规格的紧固件，开口的内侧面做了防滑纹理的细节建模，提升夹持时的摩擦力，手柄末端做了挂孔设计，方便工具的收纳悬挂。整个建模过程严格遵循手动工具的行业设计标准，所有尺寸参数都参考通用五金工具的生产规范，模型的细节还原度高，既可以作为机械设计教学的演示案例，也能为同类型五金工具的结构优化设计提供参考，渲染过程中采用柔和的工业产品布光方案，多角度展示扳手的外形轮廓与结构细节，清晰呈现各个部位的设计特点。
