台式三叶落地电风扇三维结构设计

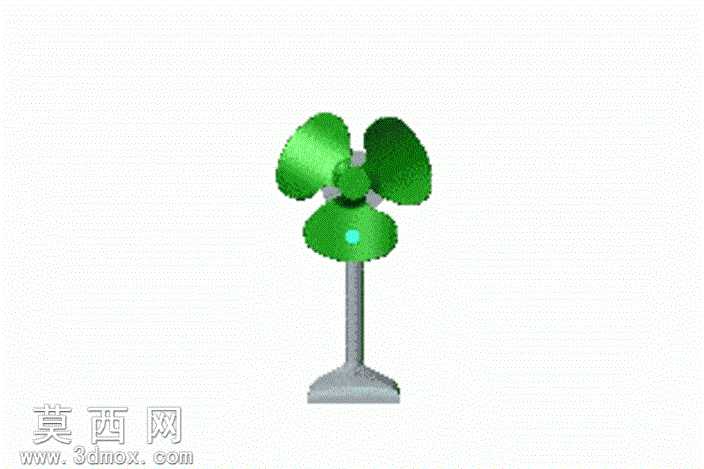

本作品为台式三叶落地电风扇的三维参数化模型，建模过程遵循家电产品正向设计逻辑，首先完成整体结构的层级拆分，将产品划分为扇叶组件、中心转轴基座、立式支撑杆、配重底座四个核心功能模块，各模块间采用同轴约束、面贴合约束完成装配，保证整体结构的装配合理性与运动仿真可行性。扇叶部分采用曲面建模方式构建，先绘制单扇叶的翼型截面轮廓，通过放样、曲面修剪、曲率调整完成单片扇叶的造型，保证扇叶曲面的弧度符合空气动力学送风要求，再通过圆周阵列命令生成三片均匀分布的扇叶，扇叶与中心轮毂采用一体化布尔运算合并，中心转轴位置预留标准轴孔结构，可匹配常规风扇电机的输出轴尺寸。立式支撑杆采用等截面拉伸建模，杆身做了细微的圆角过渡处理，避免尖锐棱角带来的安全隐患，支撑杆上下两端分别设计连接卡位结构，上端与扇叶基座的卡槽配合，下端插入配重底座的安装孔位，装配时可实现快速定位。配重底座采用上窄下宽的梯形造型，底部做平面处理保证放置稳定性，底座内部预留配重块安装空间的结构示意，整体底座边缘做全圆角打磨处理，符合家用家电的安全设计规范。材质渲染阶段，扇叶部分赋予半透明亮面绿色塑料材质，调整材质的反光度与粗糙度参数，模拟常见家用风扇扇叶的PP塑料质感，支撑杆与底座赋予浅灰色哑光磨砂塑料材质，区分不同部件的材质差异，中心转轴处添加高光亮面蓝色点缀，还原产品的细节装饰设计。整体建模过程严格控制各部件的尺寸比例，符合常规台式落地扇的实际尺寸参数，各部件间无干涉问题，可直接用于产品结构验证、外观方案展示、教学演示等场景，建模过程中保留了各特征的参数化历史记录，可根据需求快速调整扇叶数量、支撑杆高度、底座尺寸等参数，适配不同规格的风扇产品设计需求。
