经典复古敞篷越野吉普车结构

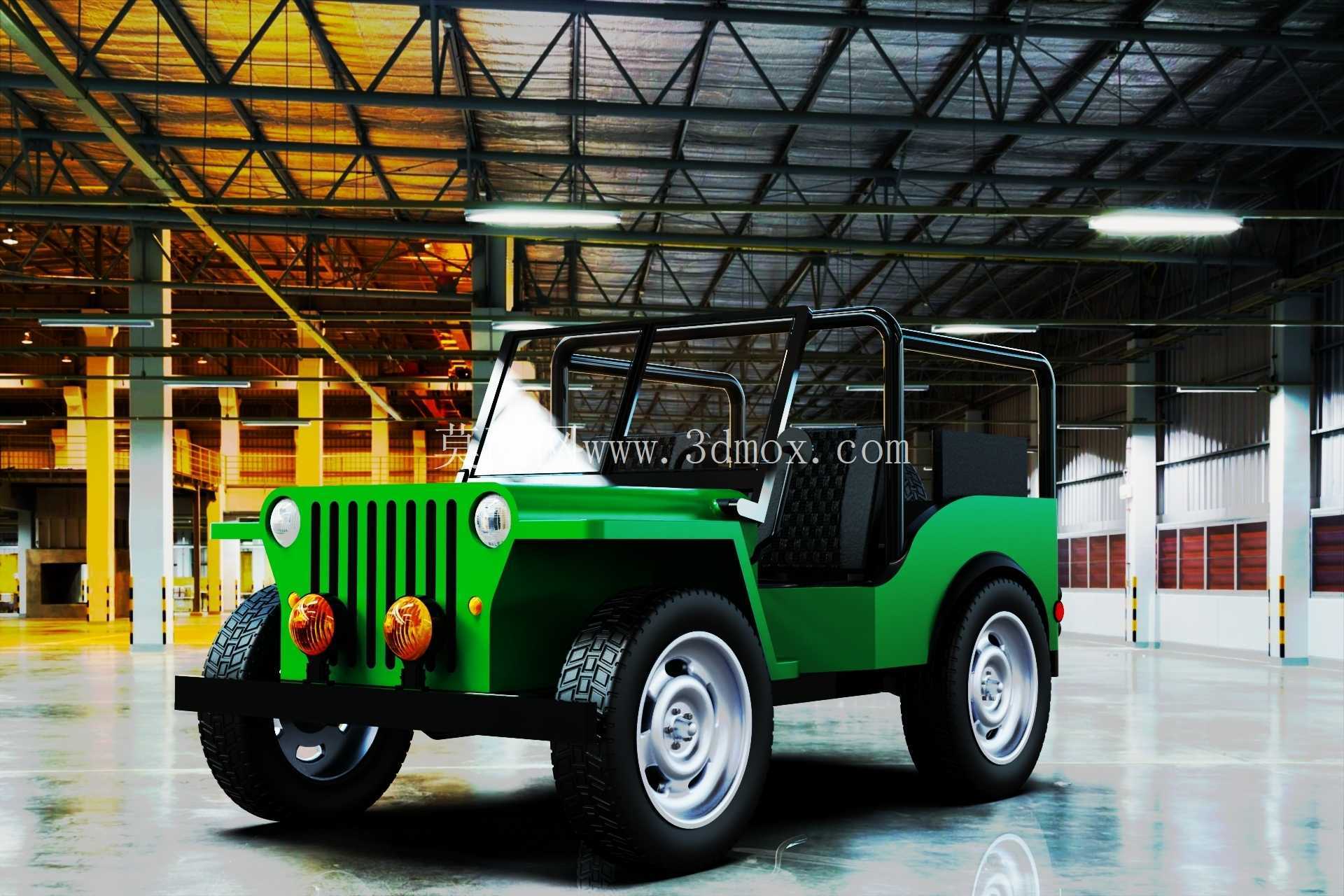

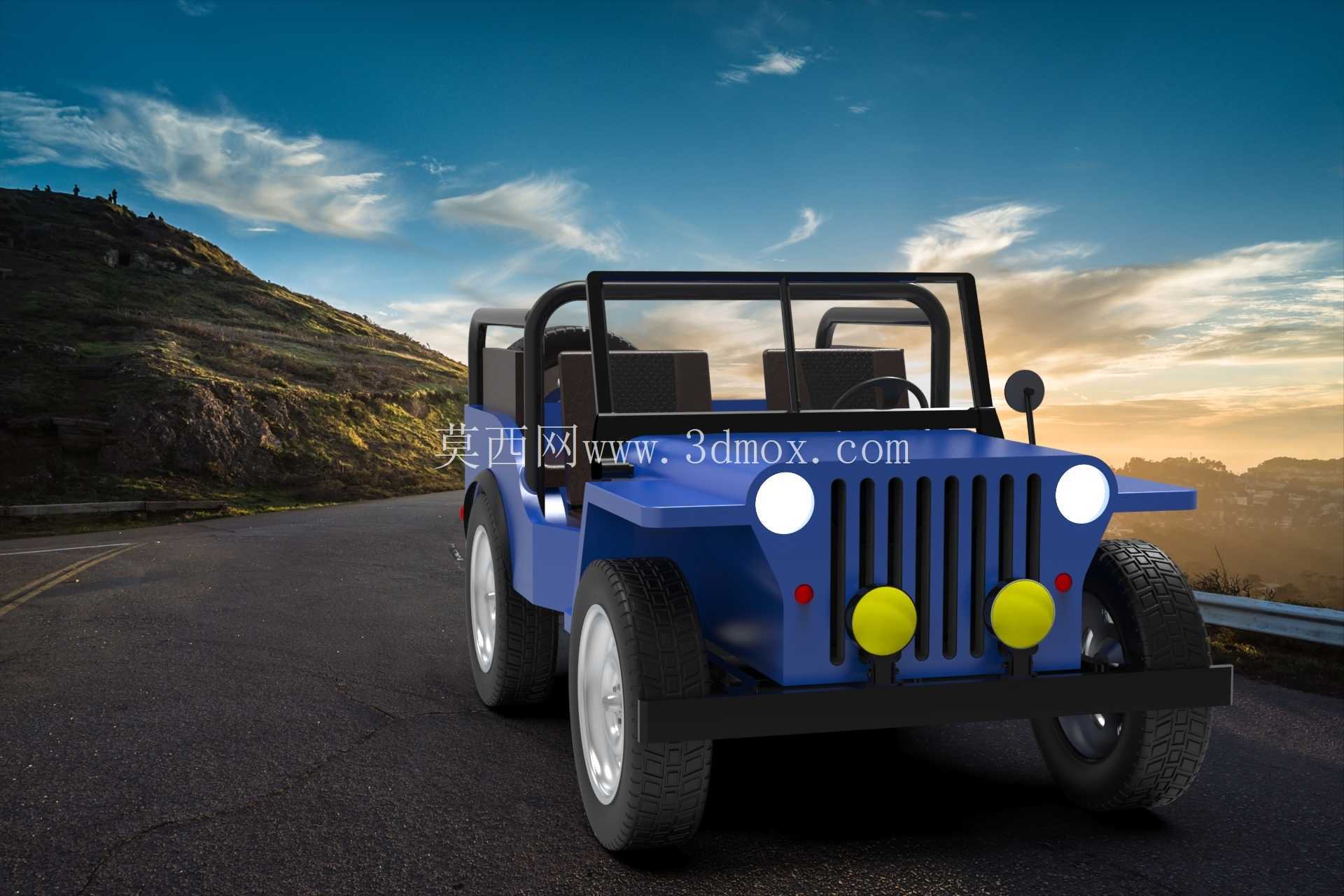

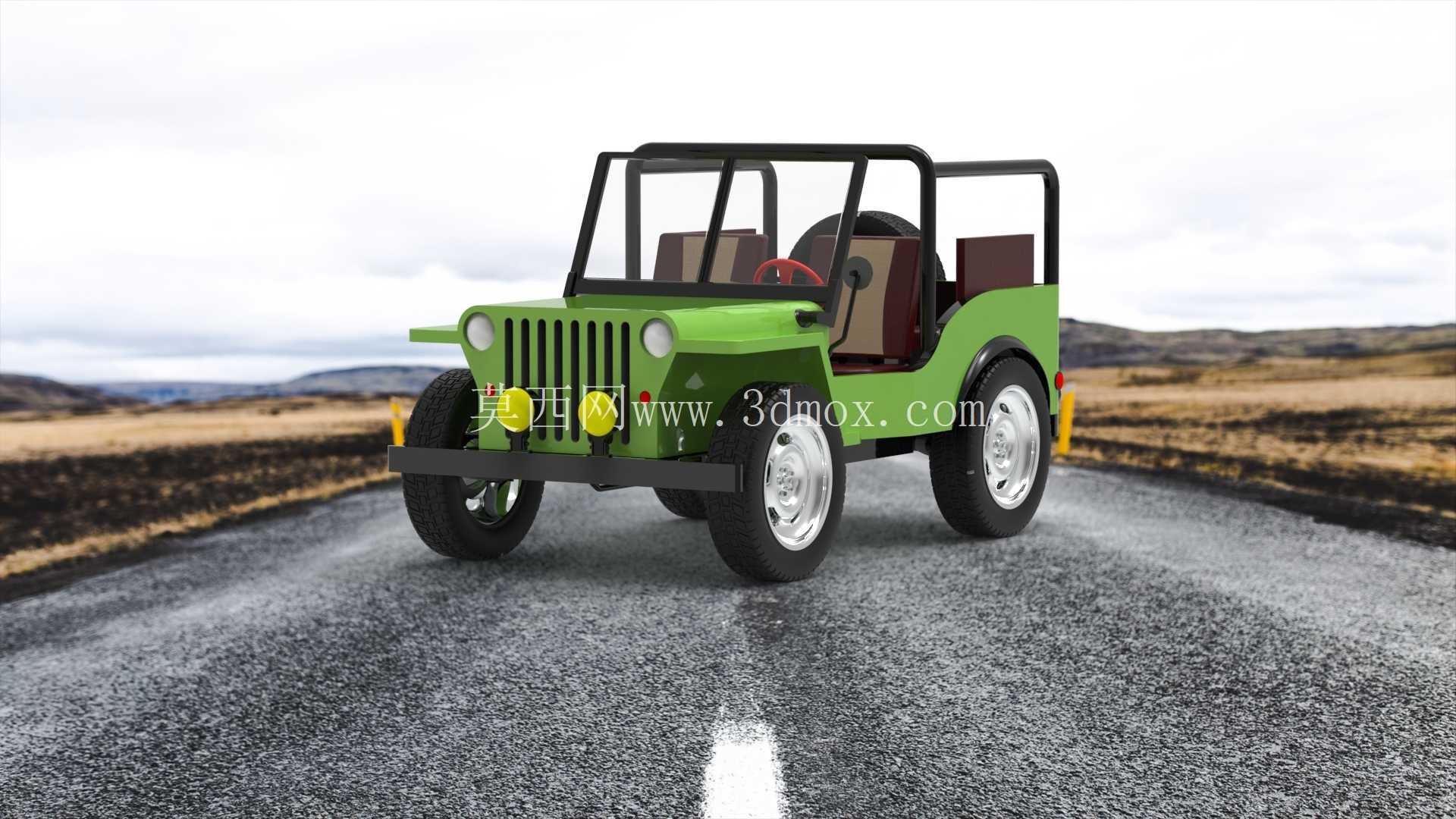

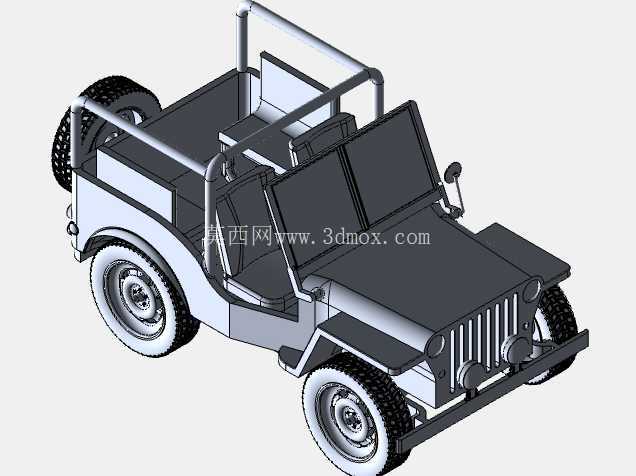

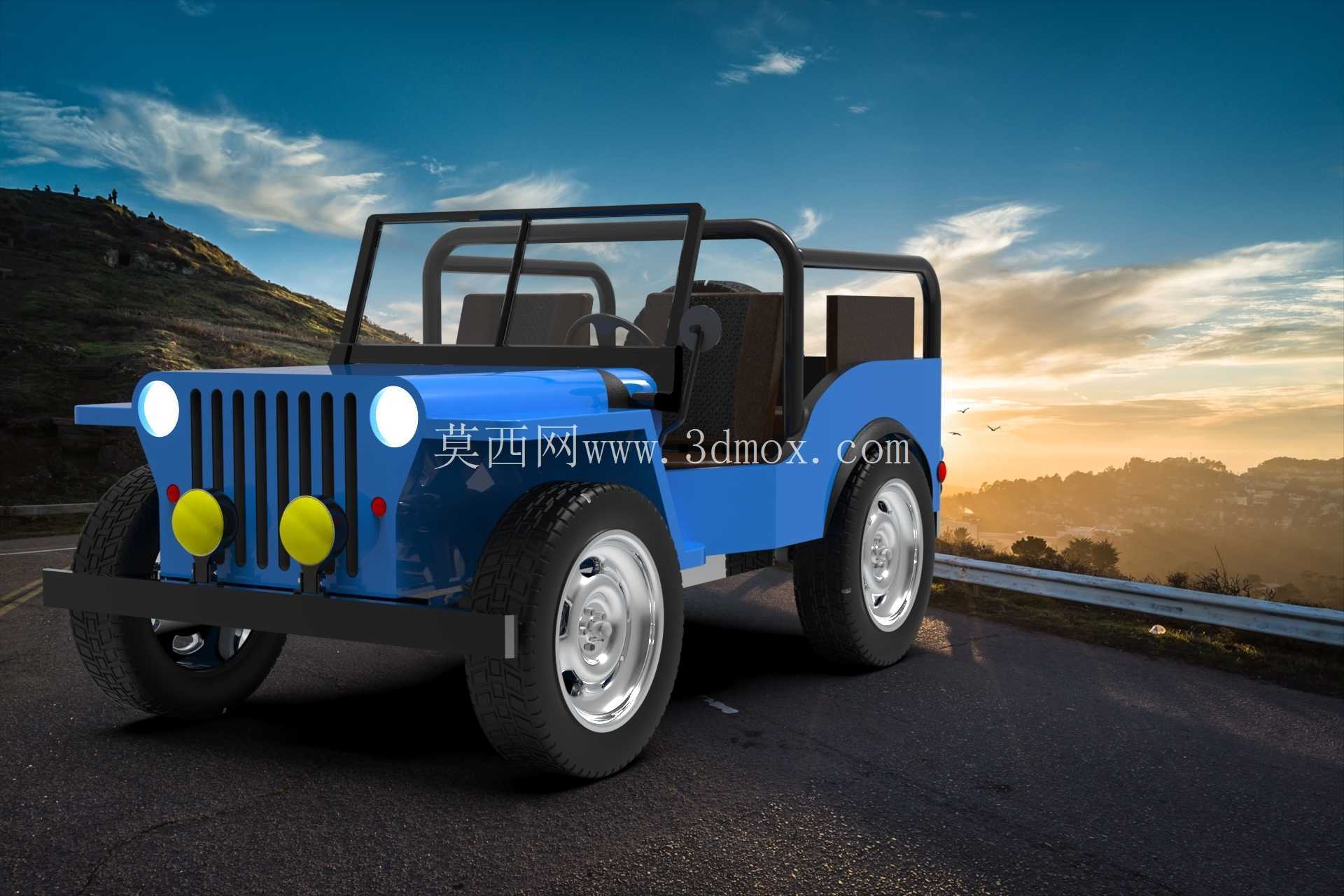

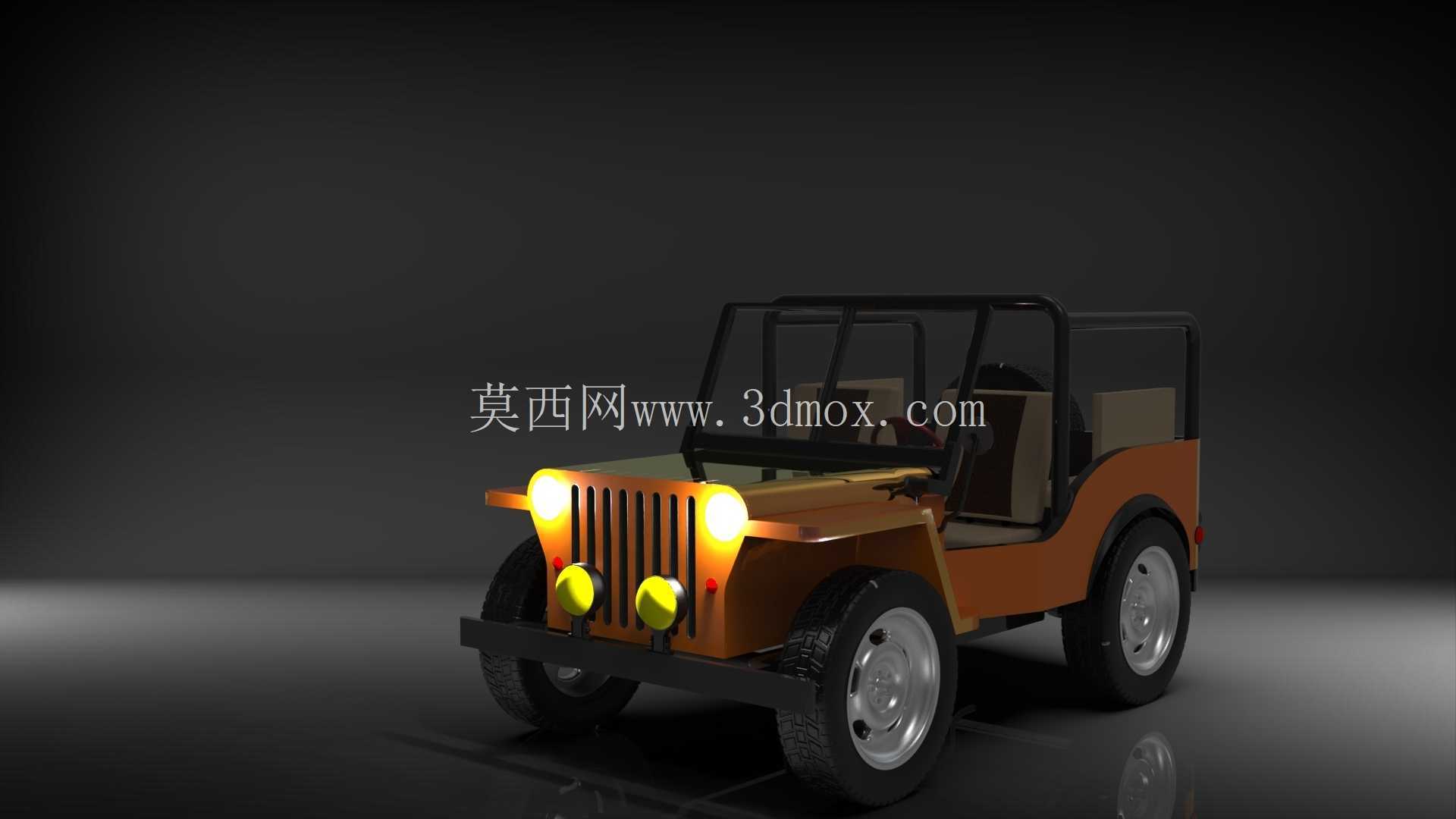

　　这款经典小型越野车辆的三维结构围绕短轴距、高通过性和简易敞篷车身展开，适合在非铺装路面、厂区巡检、野外作业、营地转运以及轻型越野场景中使用。整车保留了老式轻型越野车的典型布局，车头采用直立七孔式进气格栅，圆形前照灯布置在格栅两侧，前保险杠上方设置独立辅助灯，车身侧面为开放式乘员空间，配合黑色防滚框架和简易座椅，形成结构直观、维护便利的越野运载平台。

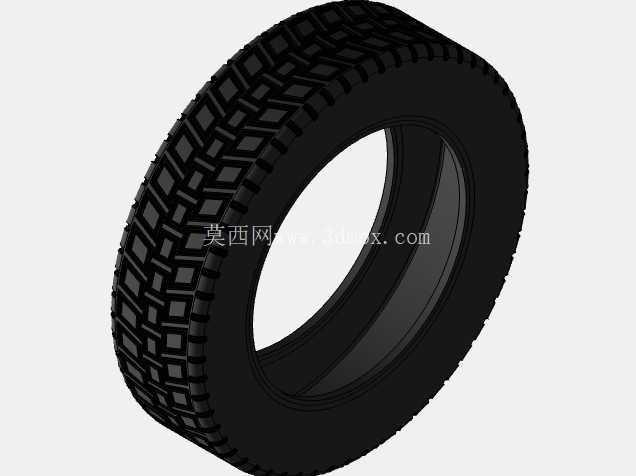

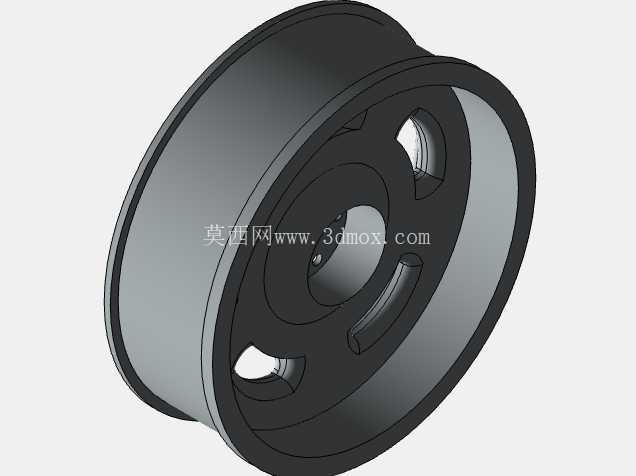

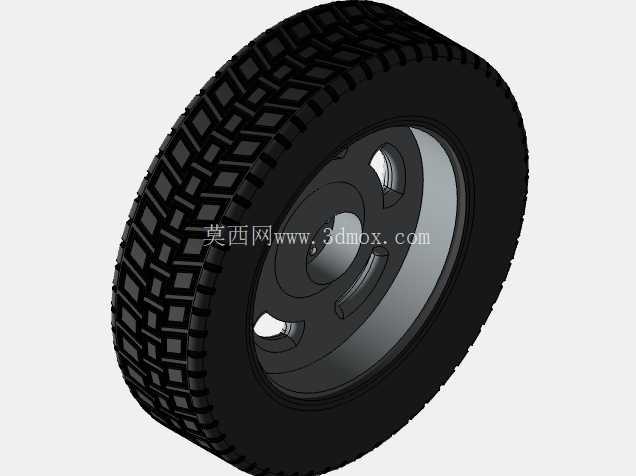

　　从底盘布置来看，车辆采用前后轮距较窄、轴距较短的设计思路，转弯半径小，能够在狭窄山路、林间道路、施工便道和临时场地内灵活转向。轮胎选用深花纹越野橡胶轮，胎壁厚实，配合较大的离地间隙，可应对碎石、泥地、浅沟和起伏路面。轮辋采用银色金属圆盘结构，轮毂中心、螺栓孔和轮辐过渡均按实车装配关系表达，便于在三维环境中检查轮胎与翼子板、转向节以及悬架部件之间的运动边界。

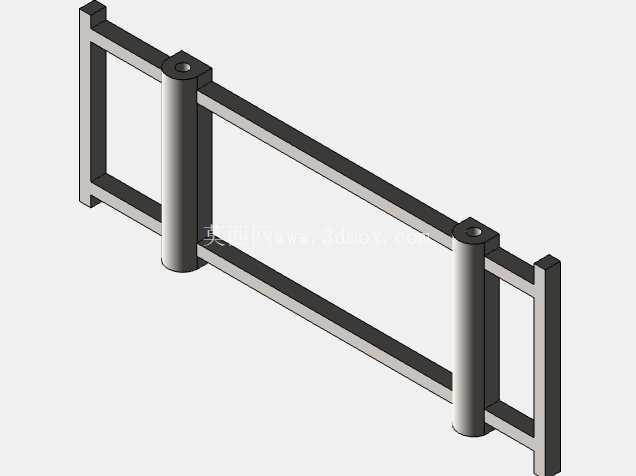

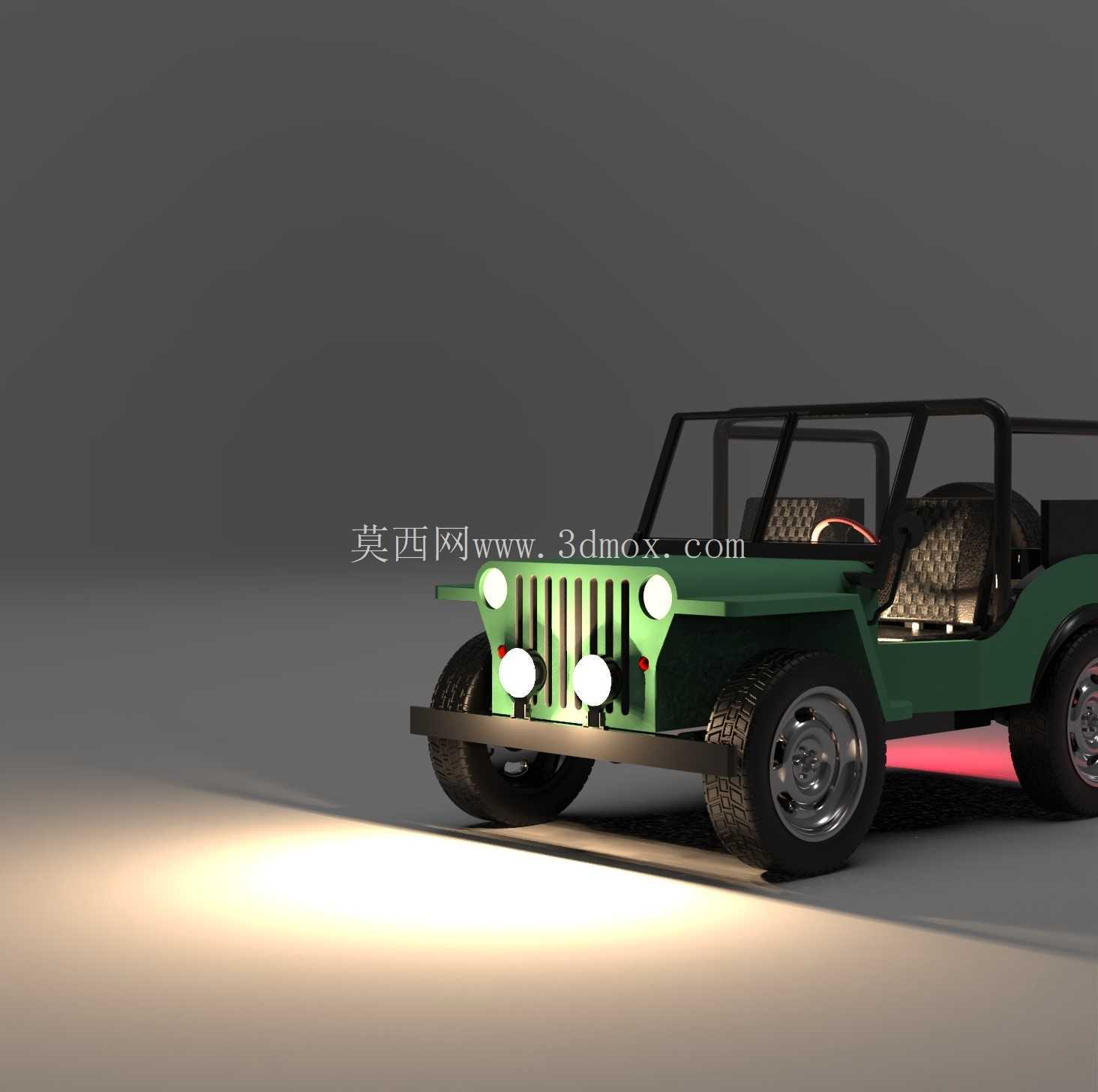

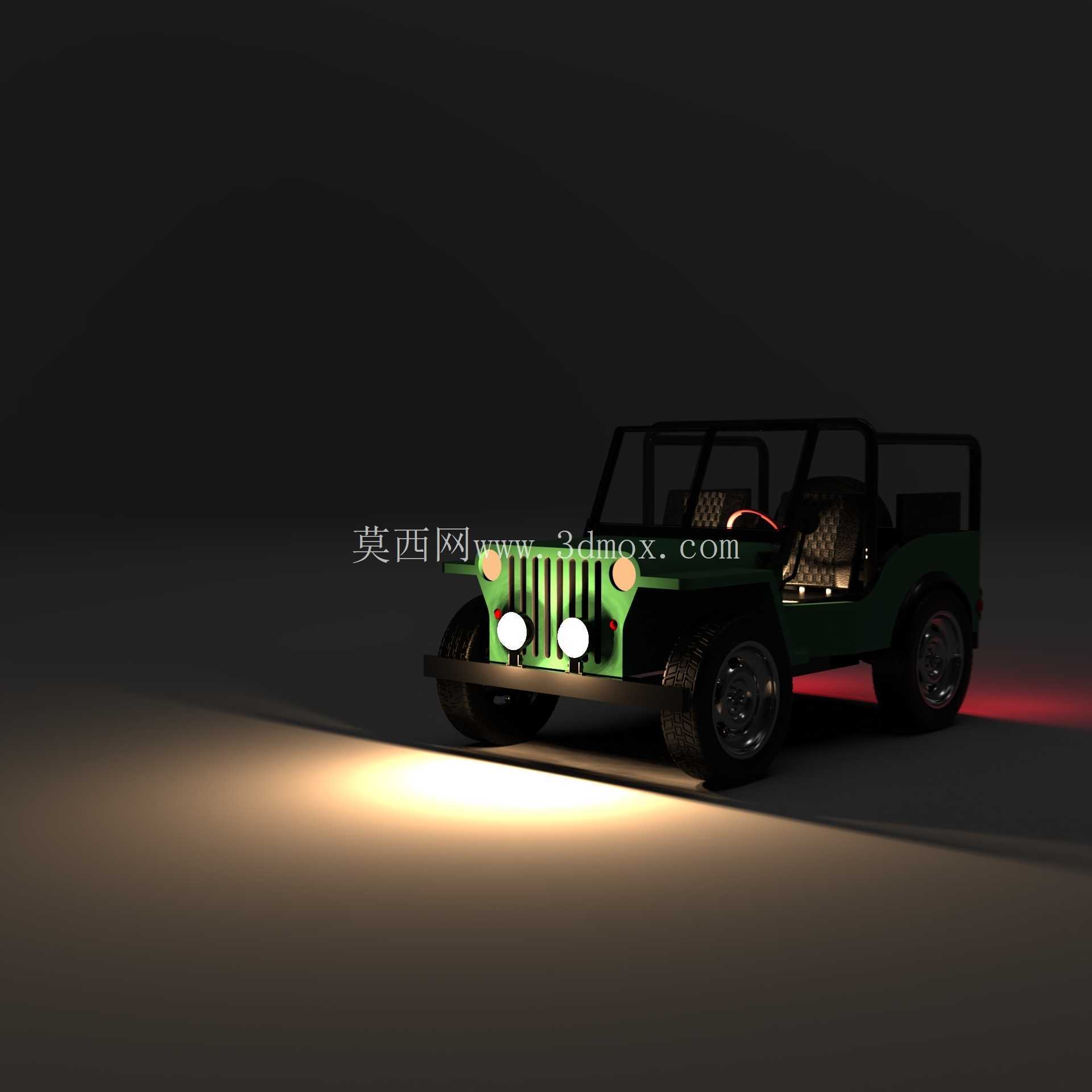

　　车头部分的建模重点在于散热与防护结构。直立格栅不仅构成复古外观特征，也为发动机舱提供正面进风通道；格栅后方对应散热器、发动机及机舱附件的布置空间。前保险杠横向贯穿车头，位置较低，可在低速接触障碍物时承担轻微防护作用。保险杠上方的两只橙色辅助灯通过支架固定，接线区域沿车架内侧走向布置，避免在越野过程中被树枝或石块拉扯。发动机盖采用简洁平板造型，表面保留开启分缝和侧边固定点，方便后期对动力总成进行检修。

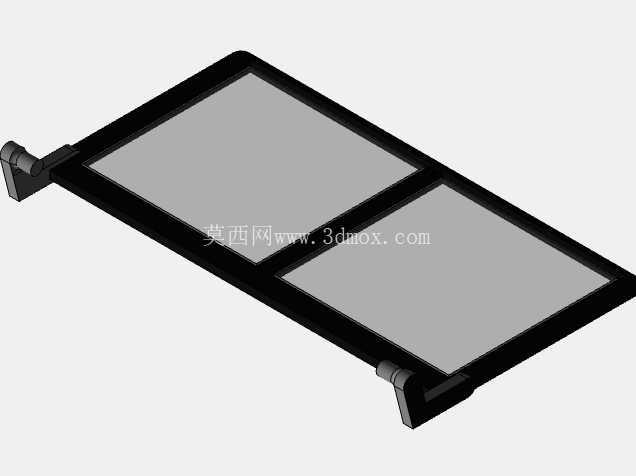

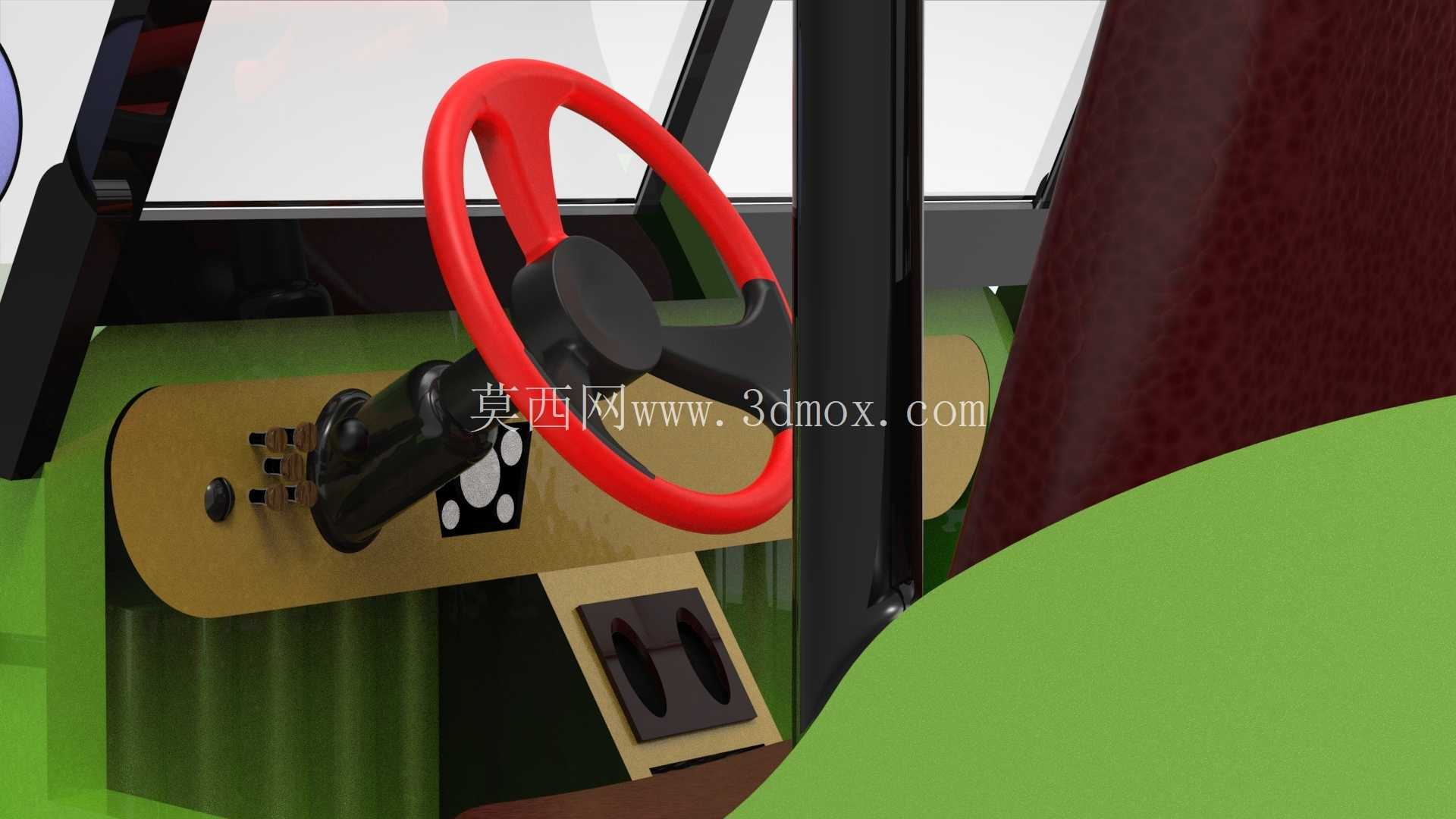

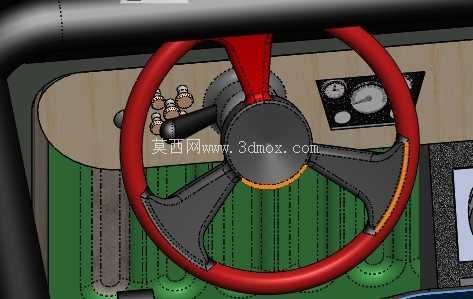

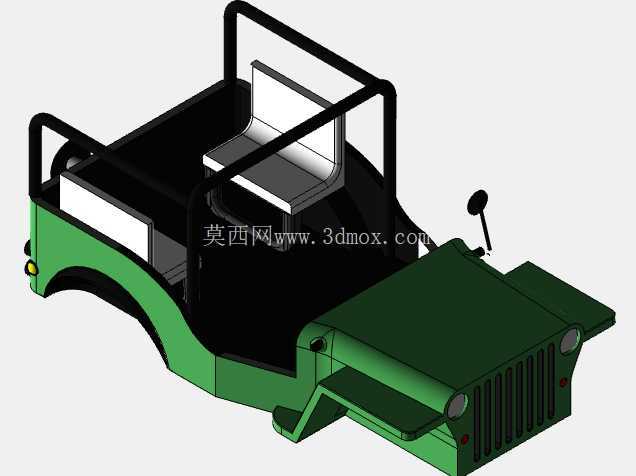

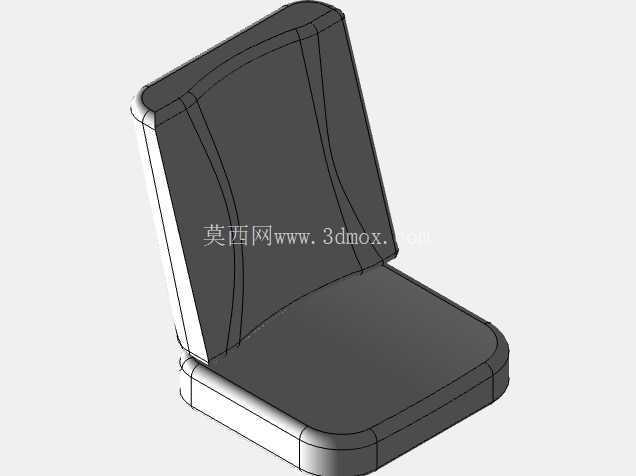

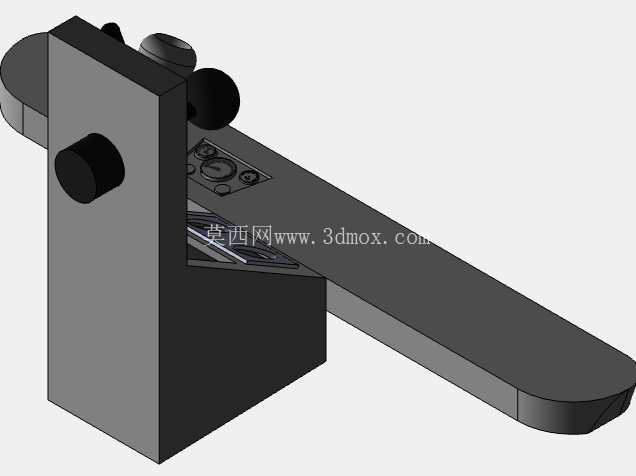

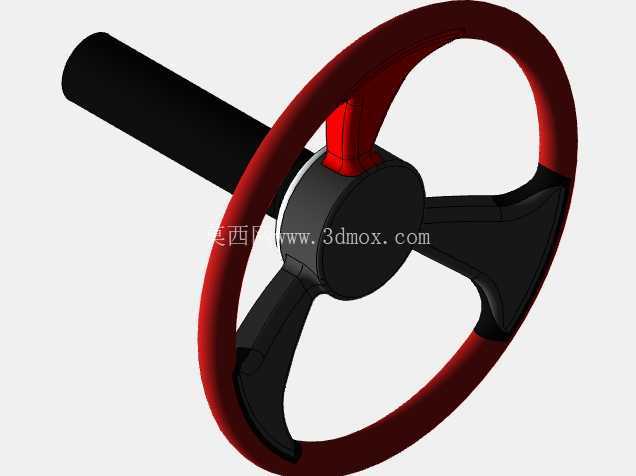

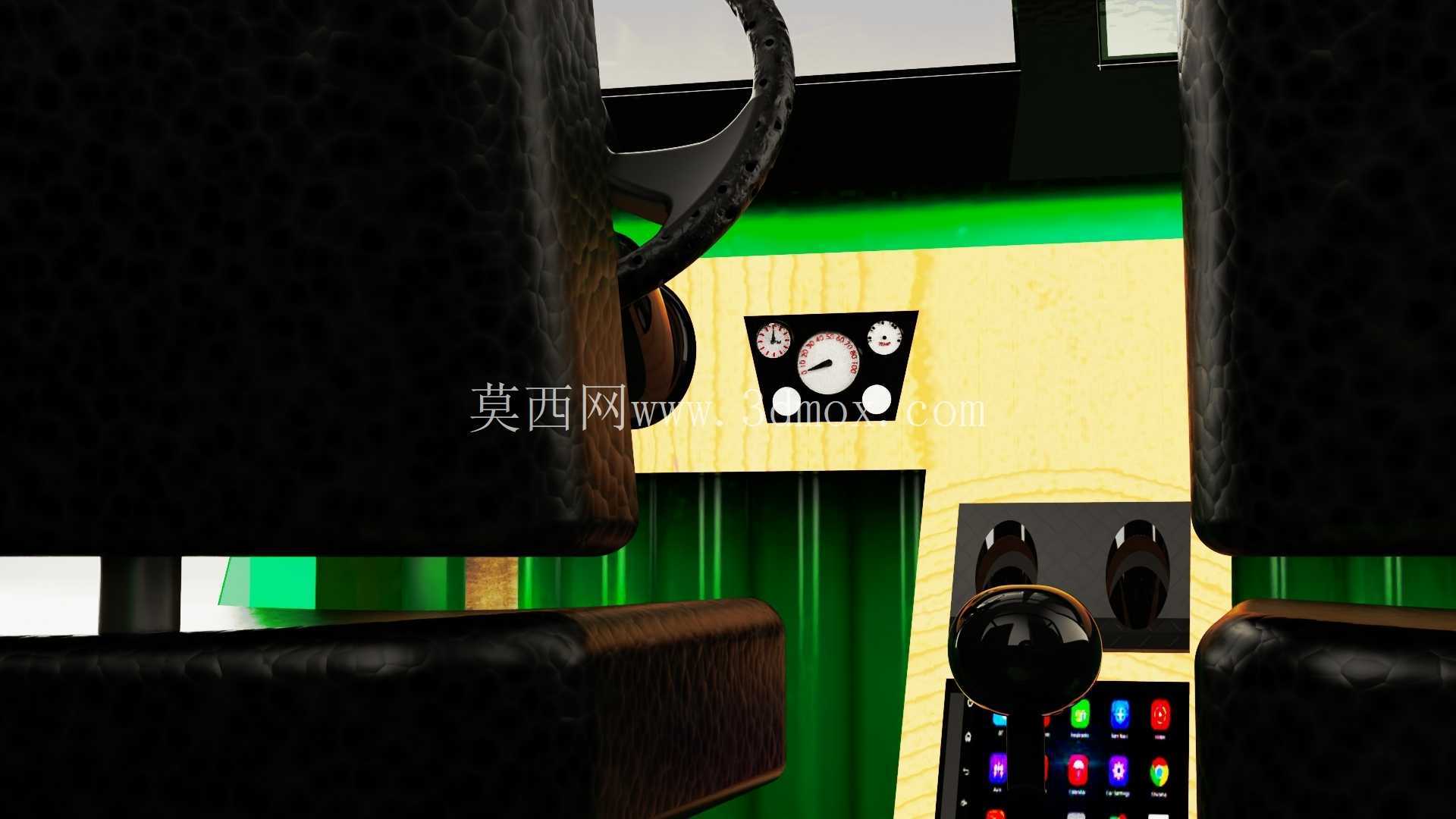

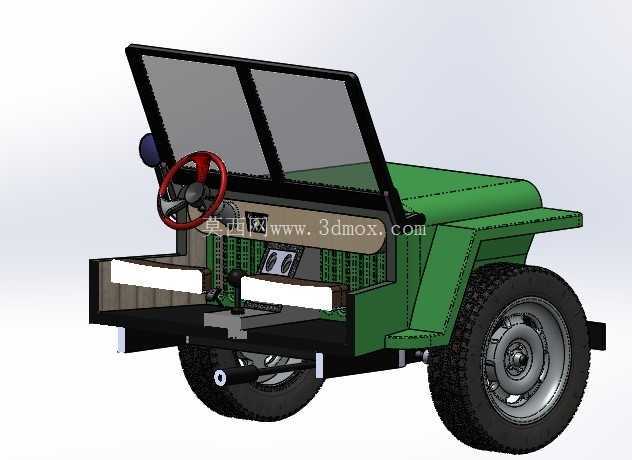

　　车身侧部没有设置封闭车门，乘员通过开放式侧方空间上下车，这种设计在短途巡检和高频上下车作业中具有明显便利性。黑色管状框架沿座舱边缘向上延伸，形成前部风挡支撑和顶部防滚结构，在车辆发生侧倾时可为乘员舱保留必要生存空间。座椅采用深色软垫与靠背组合，坐垫下方对应车架横梁和安装支座，建模时需要保证座椅骨架与地板纵梁的连接位置一致，避免出现悬空或干涉。方向盘、转向柱以及仪表区域位于座舱前部，转向柱从防火墙位置斜向接入转向机，管路和线束可沿车架纵梁内侧隐蔽布置。

　　车体后部为短尾厢结构，后轮后方保留简洁侧板和尾灯安装位，后悬长度较短，有利于提升爬坡和脱离坑洼时的角度优势。车身翼子板采用外扩式造型，覆盖轮胎上方跳动区域，在悬架压缩和转向极限状态下仍需保留足够间隙。侧板、地板、防火墙和后部储物平台之间通过螺栓或焊接形式连接，三维结构中可将车身覆盖件与车架承力件分层表达，便于后续开展钣金展开、焊接拆分或改装设计。

　　尺寸与安装边界方面，这类轻型越野车强调紧凑外形和高机动性。整车宽度需控制在狭窄道路可通行范围内，前轮转向时轮胎最外点不得超出翼子板安全边界；车头接近角、车尾离去角和纵向通过半径是通过性校核的重点。底盘下方的发动机油底壳、转向拉杆、排气段和传动轴均应避开最低磕碰线，必要时可通过护板进行防护。悬架与车架连接点需要保留拆装空间，减震器、板簧或独立控制臂在极限跳动时不能与车身底板、制动管路发生干涉。

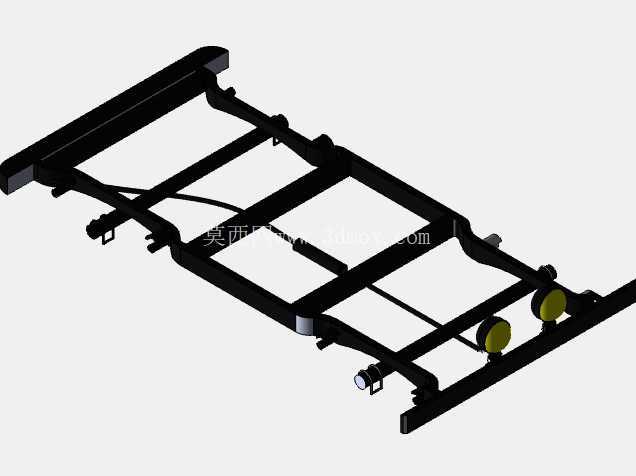

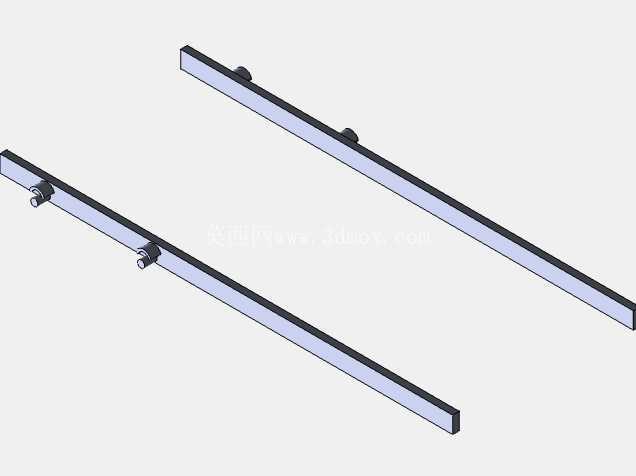

　　在结构设计过程中，可先以车架纵梁和横梁确定整车基准，再依次布置动力总成、传动系统、转向系统、车轮和车身覆盖件。车架承担主要弯曲和扭转载荷，车身侧板更多承担外形封闭和局部安装作用；防滚架则需与车架强连接，不能仅固定在薄钣金上。轮胎外径、轮距、轴距和座舱开口共同决定车辆的姿态，建模时应反复核对轮心与翼子板、座椅与方向盘、踏板与防火墙之间的人机距离。

　　该模型适合用于经典越野车结构学习、轻型车辆概念设计、越野底盘布置校核、影视道具车辆方案展示以及教学实训中的整车装配分析。通过对车头格栅、开放座舱、管状防滚架、越野轮胎和短尾车身的完整表达，可以清晰看到老式轻型多用途车辆在通过性、维修性和简洁造型之间的设计平衡。
