GR223发射器加固受力结构件

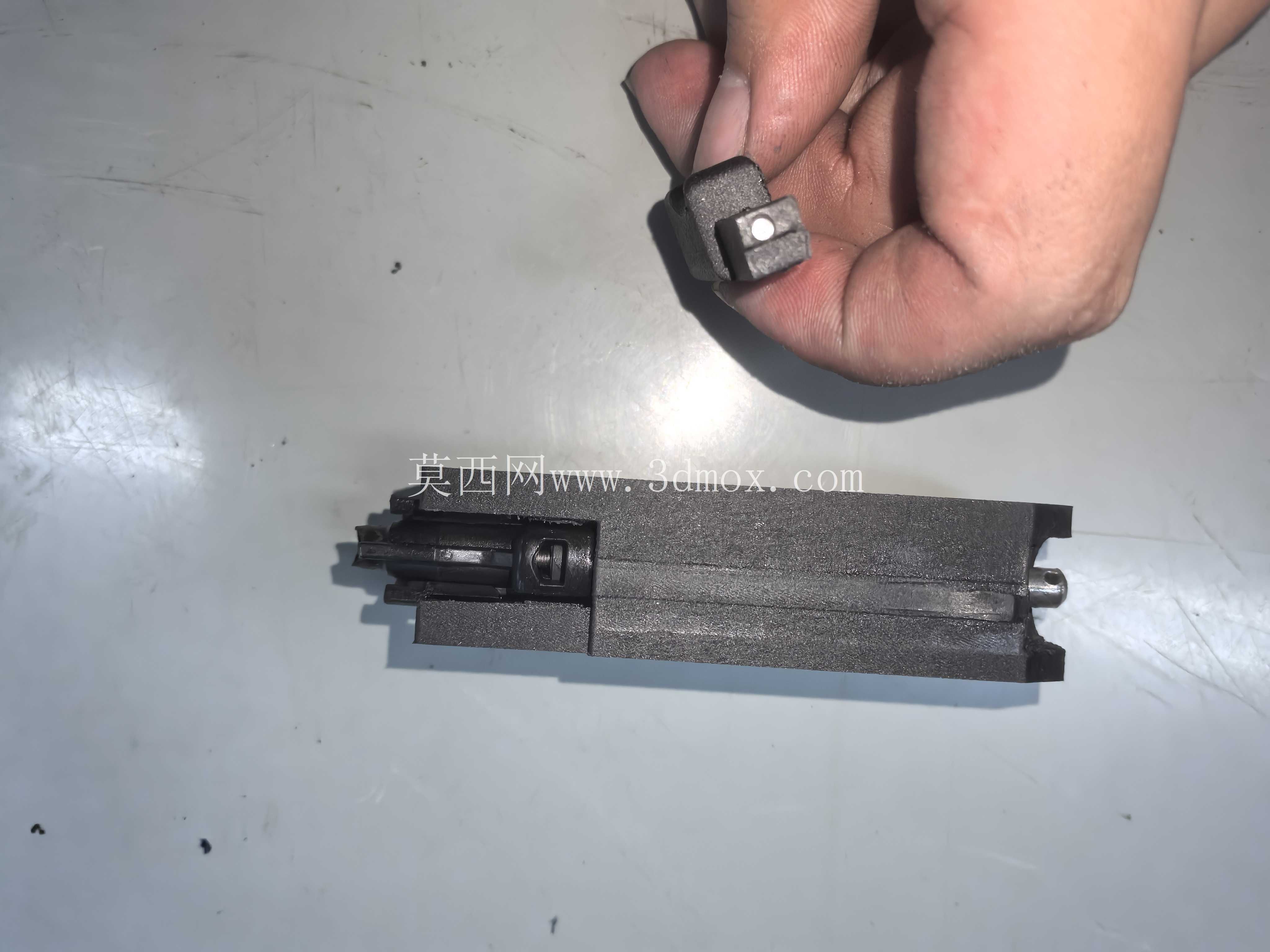

　　这套结构件的设计出发点，是针对GR223类玩具发射器在高频次循环使用过程中，两处原有受力薄弱位置出现的形变、开裂失效问题做针对性补强。在实际把玩、场地竞技使用场景里，发射器的机匣主体、握把连接区域是反复承受装配预紧力、往复运动冲击、跌落磕碰载荷的核心部位，原厂普通打印件或者原配薄壁结构，在数百次拆装、击发循环后，往往会在卡扣根部、螺柱衔接处出现应力集中裂纹，严重时直接发生断裂导致整枪无法正常工作。本次补强设计首先从载荷传递路径入手，不再沿用原有薄壁等厚的结构布局，对握把握持段的内部填充支撑做了连续化加强：握把外侧保留符合人手握持的人体工学曲面弧度，指槽位置的过渡圆角从原设计的R0.8放大到R2.5，

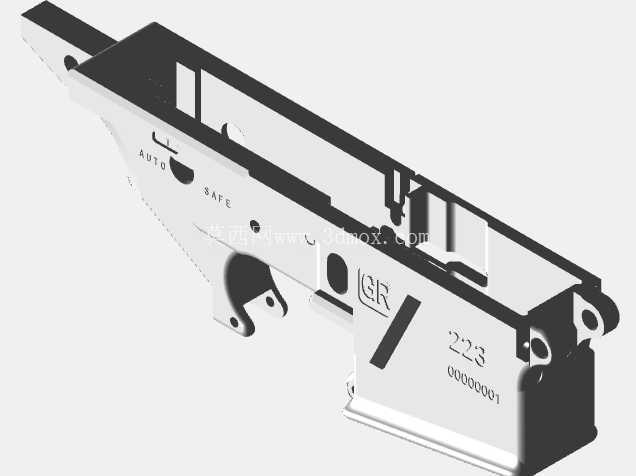

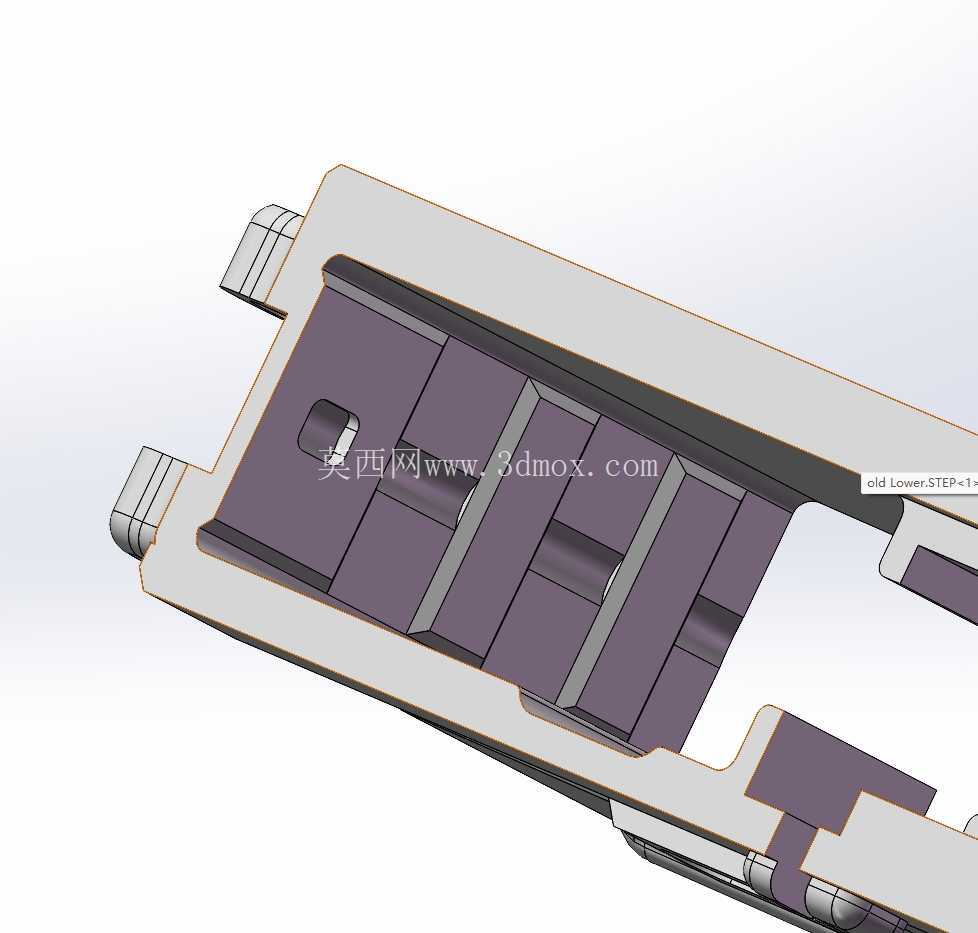

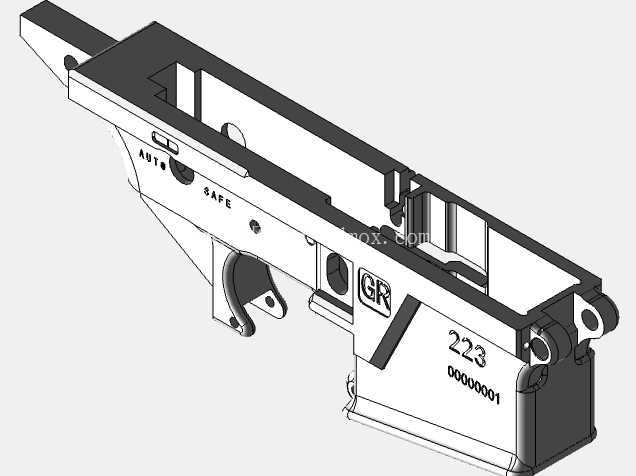

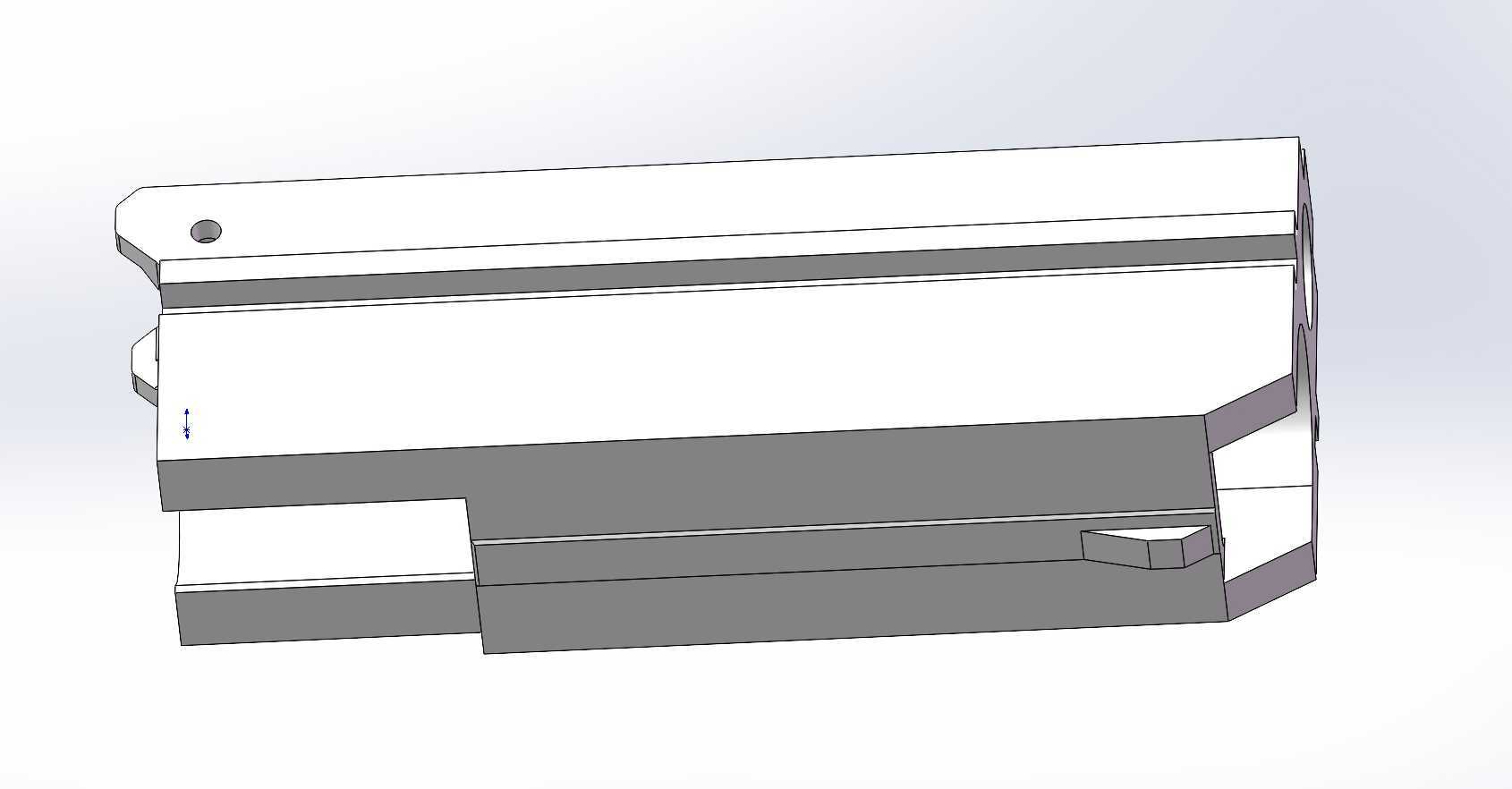

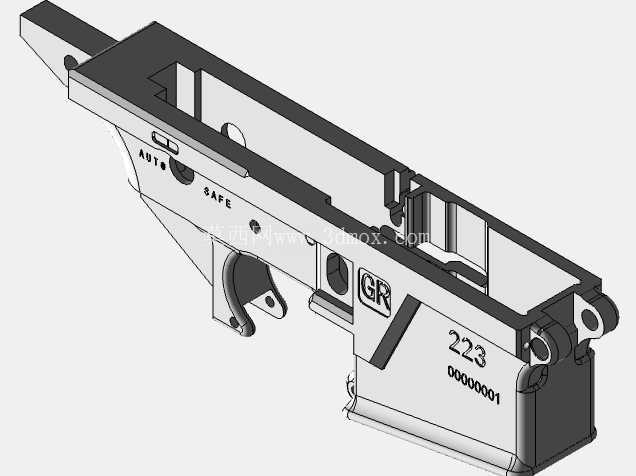

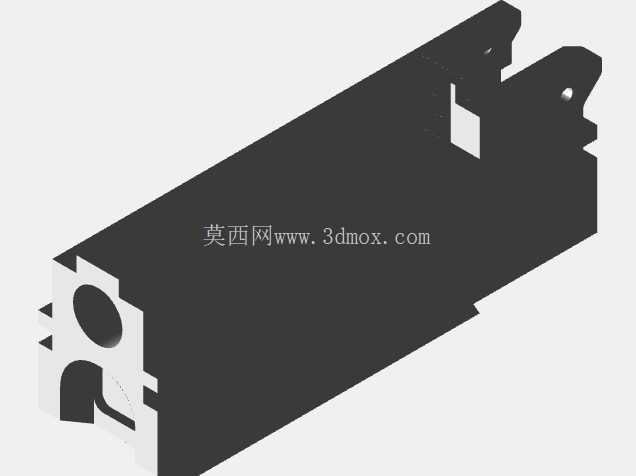

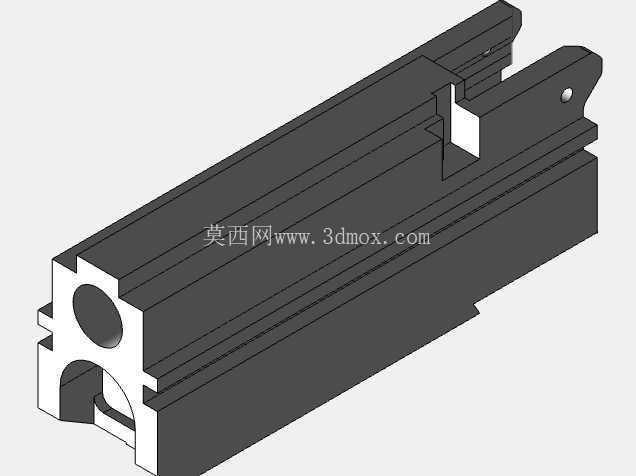

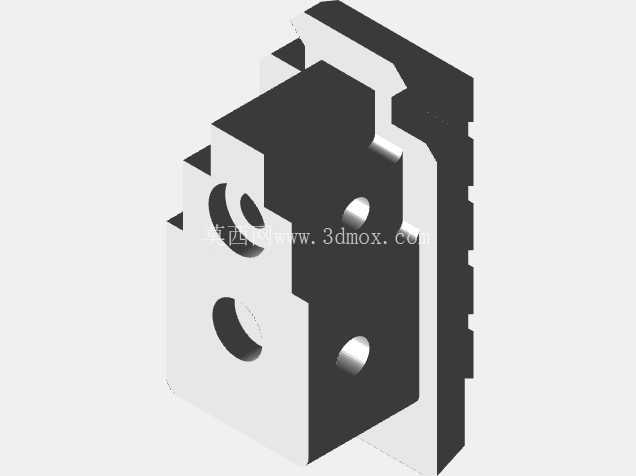

　　避免3D打印过程中尖角位置出现层间结合不足的缺陷，同时在握把和机匣对接的插接止口位置，增加了双侧限位凸筋，凸筋的配合间隙控制在0.15mm，既可以保证拆装时的顺滑推入，又能消除装配后握把左右晃动的旷量。机匣主体作为整套发射器的承载基座，内部要容纳往复运动的核心组件，原有侧壁厚度仅1.8mm，在循环冲击下侧壁会向外发生微形变，导致运动组件卡滞。本次设计将机匣侧壁的受力段厚度提升至3.2mm，在侧壁内侧对应运动组件导轨的位置，一体成型出连续的导向凸台，凸台的导向面平面度控制在0.1mm以内，不需要后续二次打磨就可以保证运动件的往复顺滑。针对原先最容易断裂的尾部卡扣位置，摒弃了原有悬臂式卡扣的结构，改为带加强肋的嵌入式卡扣，

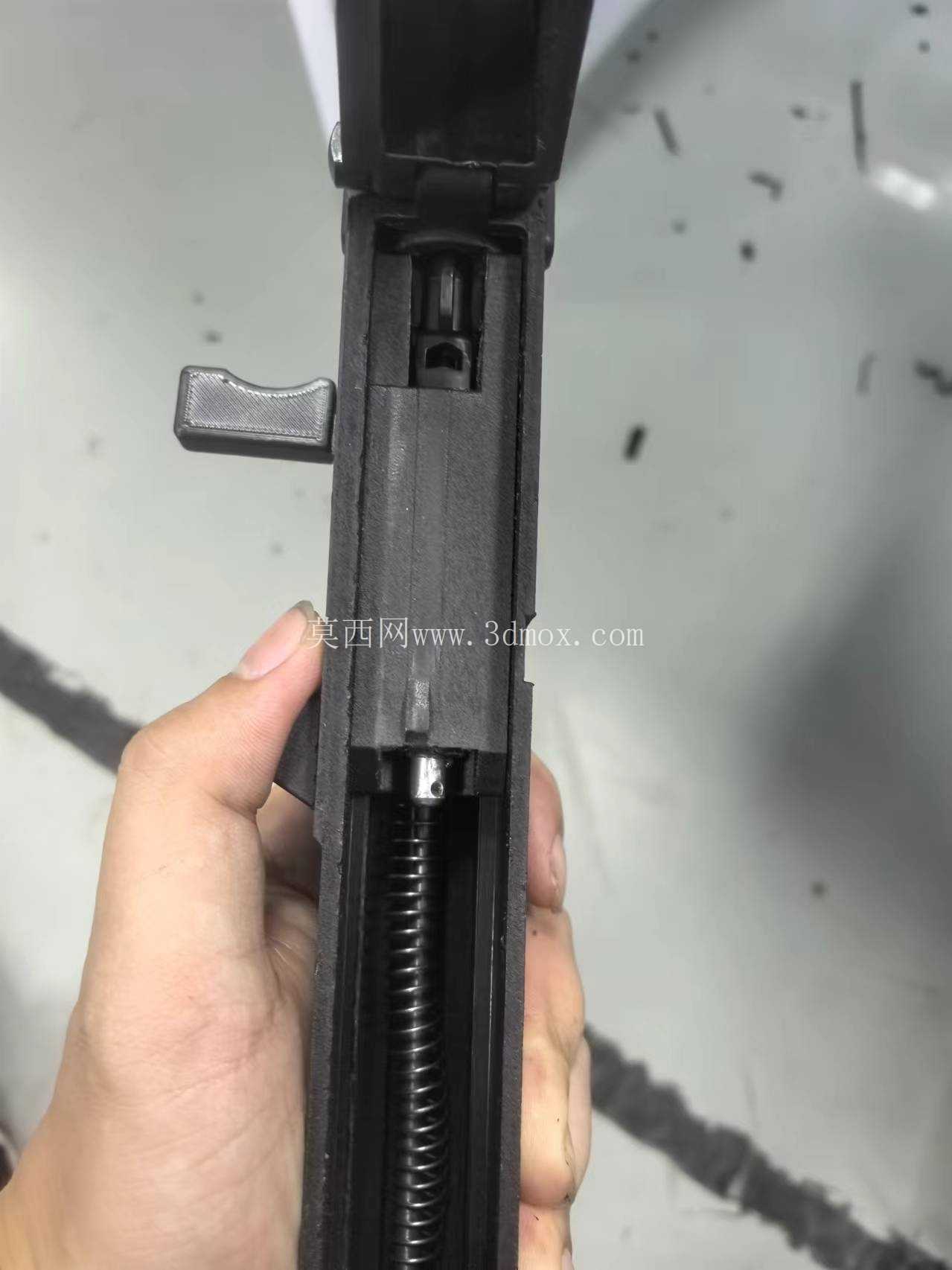

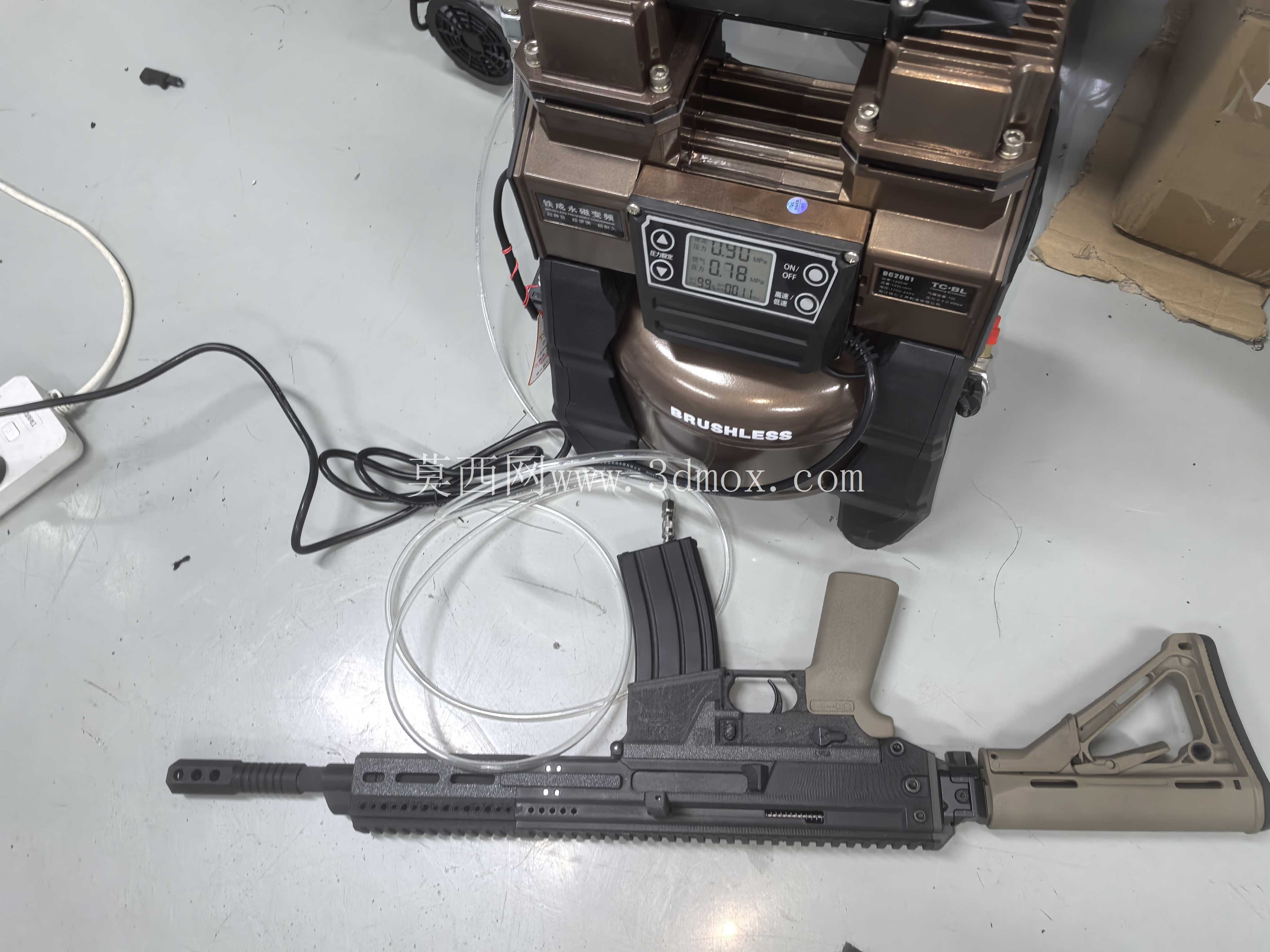

　　卡扣根部增加了三条放射状加强肋，肋板厚度1.5mm，将卡扣受到的横向插拔力直接分散到机匣后端的整个端面上，从根源上消除悬臂根部的应力集中峰值。从安装边界来看，整套补强零件完全兼容原有GR223的全部装配尺寸，所有外接销钉孔、螺丝孔的孔位坐标和原设计保持完全一致，不需要对发射器原有其他零部件做任何打磨、裁切修改，直接替换原有对应损坏零件就可以完成升级。零件的外形轮廓完全复刻原有部件的外部尺寸，机匣总长度、宽度、高度和原厂件保持一致，所有周边附件的安装接口位置没有发生任何偏移，替换后不会影响外观套件、瞄准配件、外接附件的正常装配。在实际工况验证中，补强后的整套结构可以承受上万次完整循环动作，过程中没有出现裂纹、形变、卡扣松脱的问题，

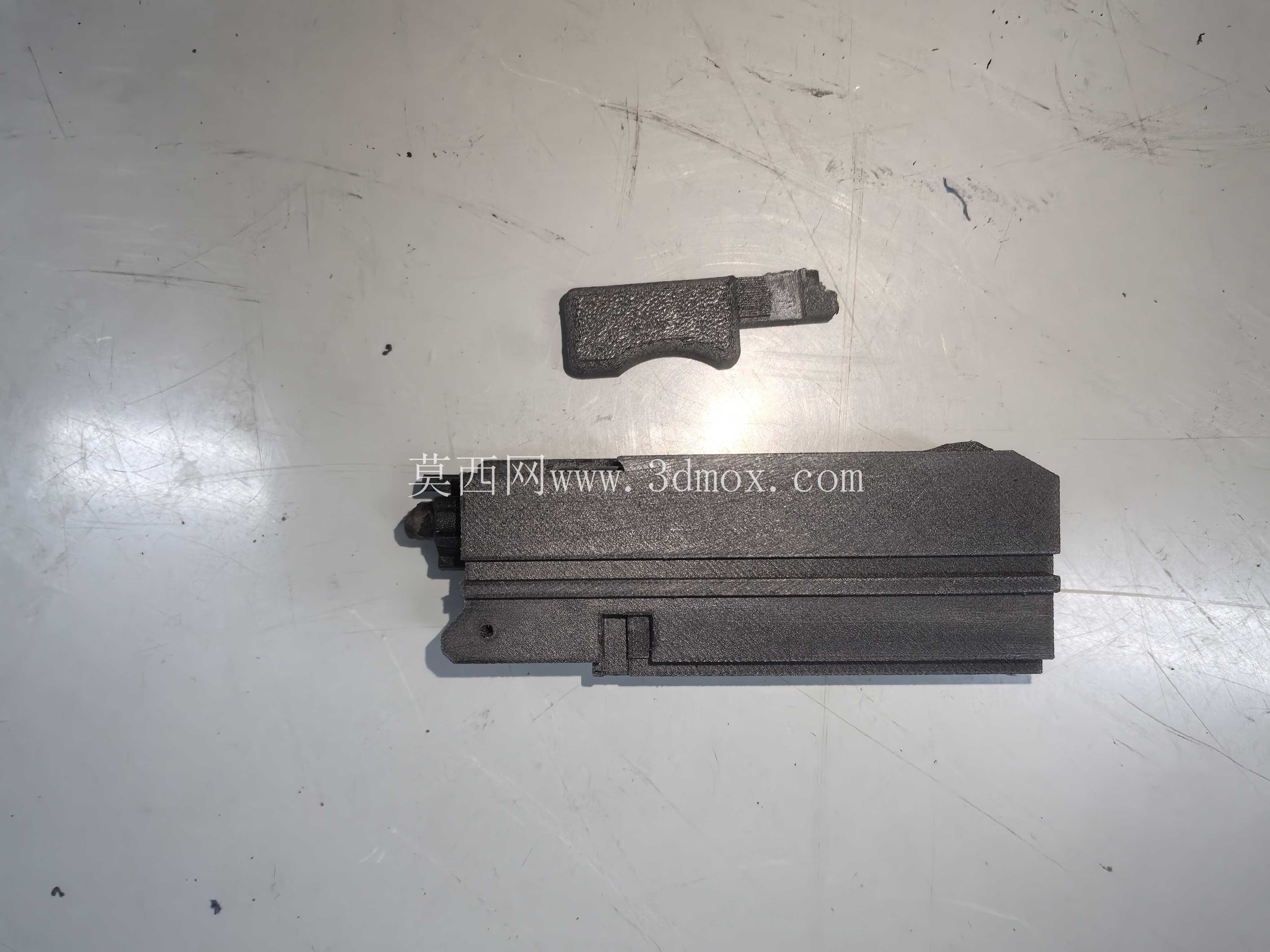

　　哪怕是日常使用中不慎从1.2米高度跌落到硬质水泥地面，加强后的受力部位也不会出现断裂失效。建模过程中对所有装配配合面都做了公差适配，针对FDM打印的工艺特性，所有水平方向的配合孔都预留了0.2mm的打印收缩余量，垂直方向的贴合面预留0.1mm的层厚补偿，使用者使用常规耗材打印完成后，只需要去除少量支撑材料就可以直接完成装配，不需要额外做大量的修配工作。结构设计上还特意避免了大面积的实心封闭区域，在非受力的内部区域做了均匀的减重镂空，既控制了打印耗材的用量，也避免了大实心区域打印时出现的翘曲变形问题，同时整体重量和原有零件基本保持一致，不会改变发射器整体的重心位置，握持操作的手感和原厂状态完全匹配。
