XS9圆形航空插头多芯连接器结构

　　XS9圆形连接器常见于小型电气控制柜、检测仪器、通信设备、医疗装置以及需要频繁拆装线束的机电产品中。它的核心作用不是单纯把导线接通，而是在有限的面板空间内建立可重复插拔、具备一定防松能力和防护能力的电气接口。现场维护时，设备端与电缆端可以快速分离，避免整束线缆随设备拆卸；在台架测试、传感器转接、电源信号混合布线等场景下，这类小型航空插头也能减少误插、松脱和线束拉扯带来的故障。

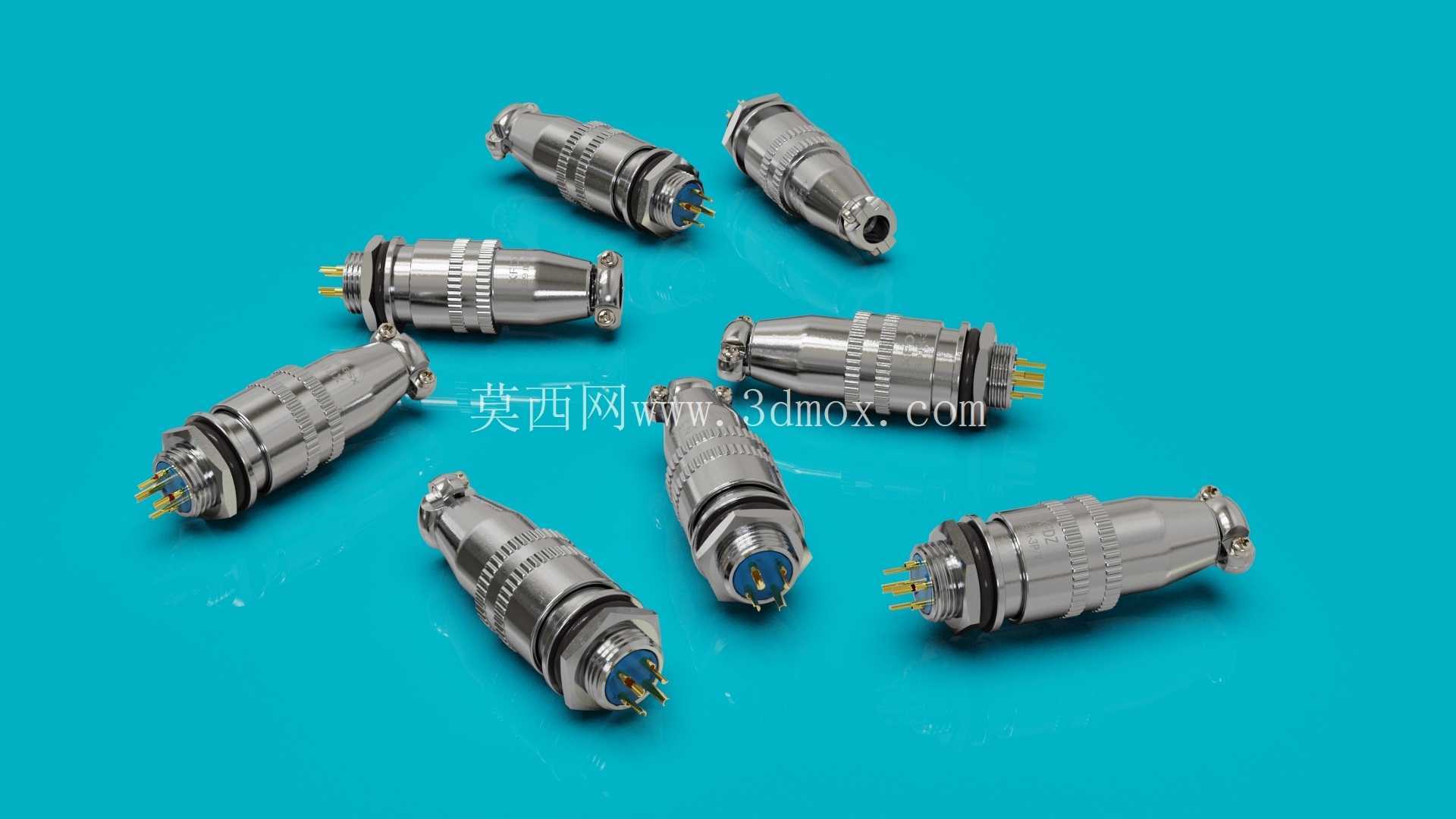

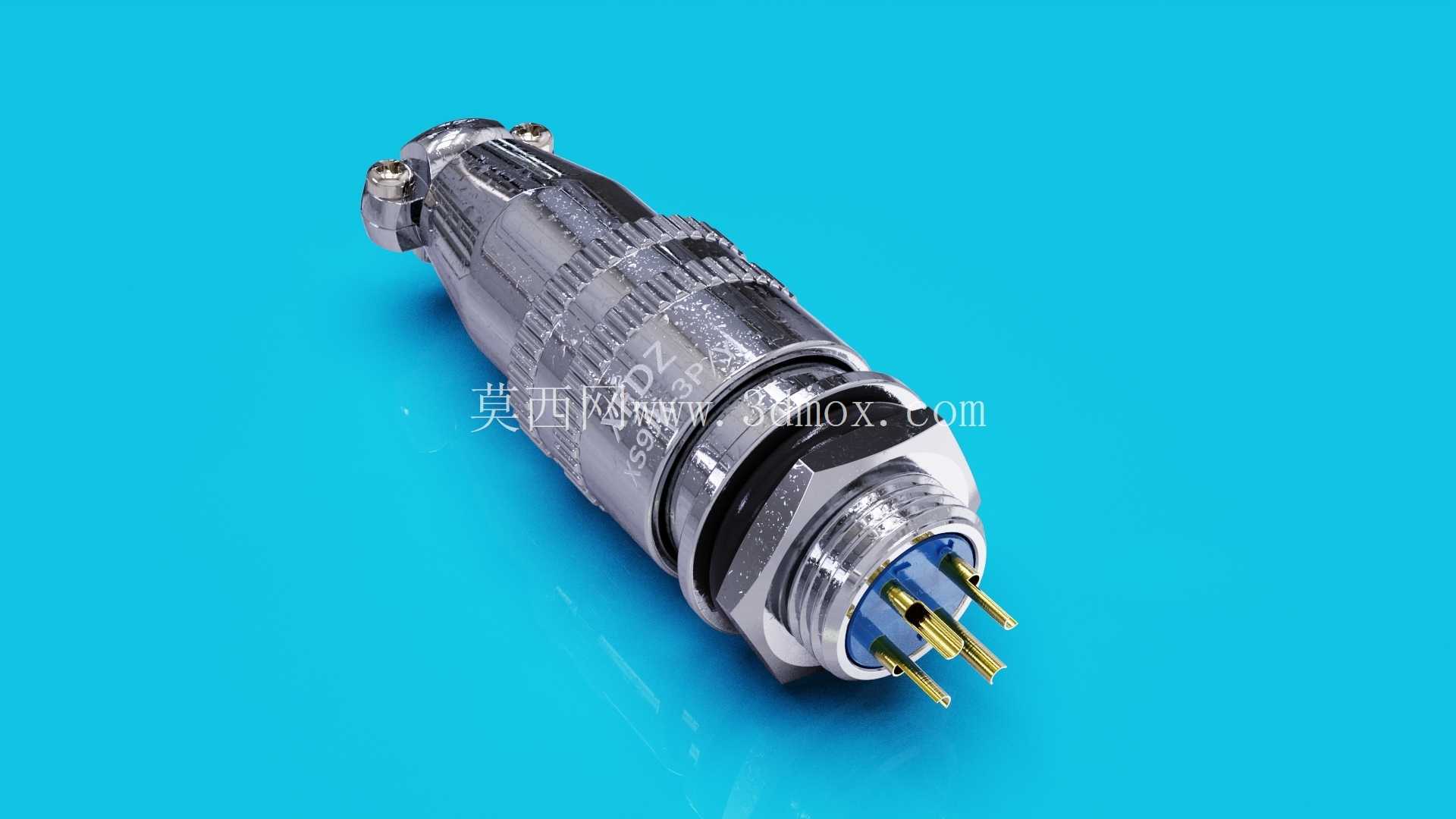

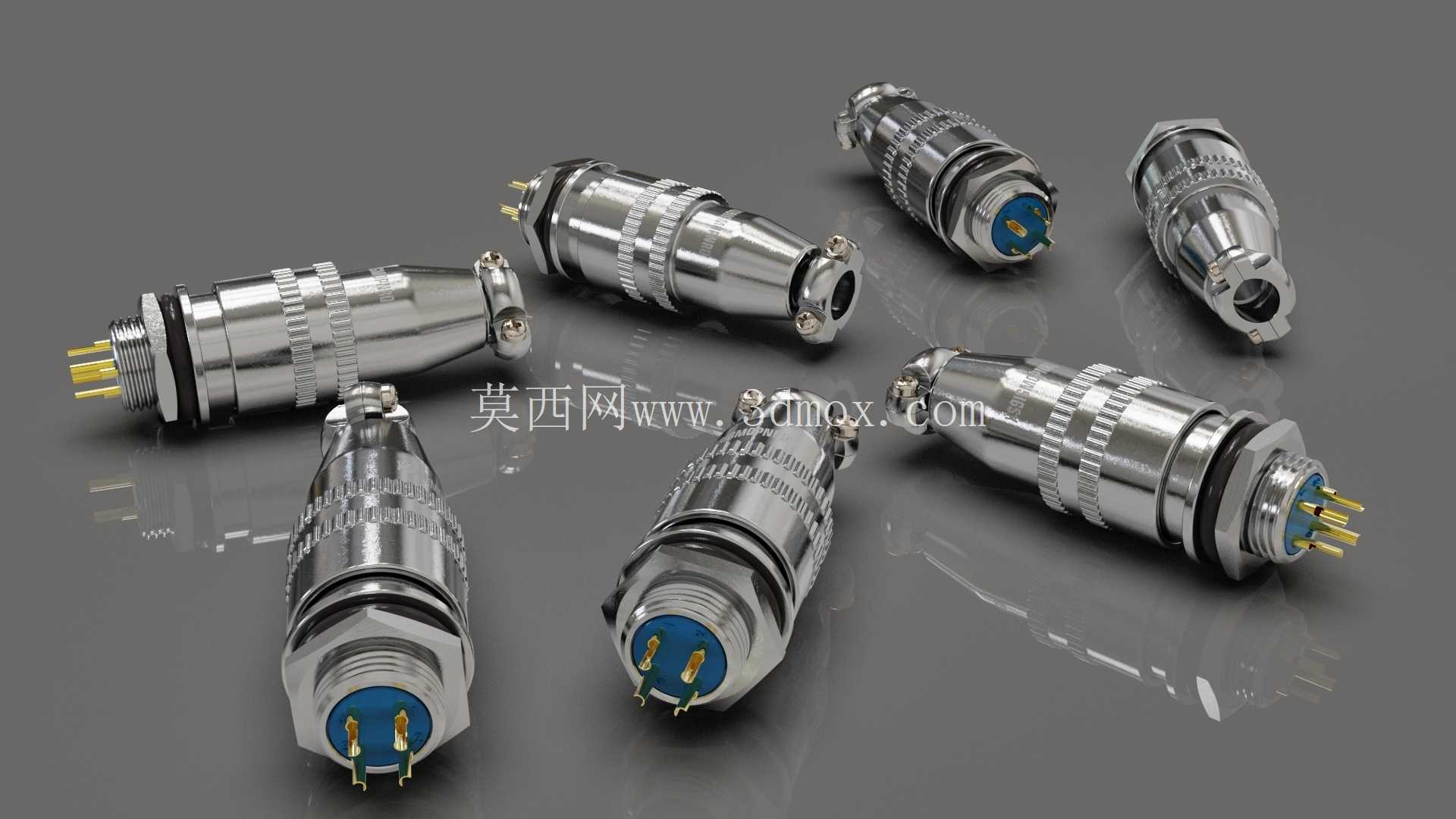

　　从结构上看，模型呈现的是典型螺纹锁紧式圆形连接器。前端为插针接触件，插针沿绝缘基座圆周分布，金色接触件用于降低接触电阻并提高抗氧化能力；中部设有六角安装螺母、密封垫圈和面板止位结构，可将插座固定在设备壳体开孔上；尾部为电缆引入端，带有夹线或护套结构，用于约束电缆弯曲半径并传递部分拉拽力。外壳采用金属车削件风格，表面有滚花、台阶、外螺纹和防松槽，既满足手工拧装时的握持需求，也兼顾批量装配中的扭矩传递。

　　设计这类连接器时，首先要确定芯数、额定电流、信号类型和面板开孔。XS9属于小直径系列，适合布置数量不多的低压信号或小功率电源触点。触点在绝缘安装板中的位置需要保持足够的爬电距离和电气间隙，相邻插针之间不能因焊锡堆积、线束偏斜或塑料毛刺而缩短绝缘路径。插针伸出长度要同时考虑插入导向、接触可靠和端部保护：过短会导致接触电阻不稳定，过长则容易在对接偏斜时碰弯。金属外壳与绝缘件之间通常设置台阶和卡槽，使插合过程中先由外壳导向，再让接触件平稳进入对应孔位。

　　面板安装边界是三维建模和选型时容易忽略的部分。连接器穿过面板后，六角螺母从内侧或外侧压紧，垫圈承担防松、密封和表面保护作用。建模时不能只画外观圆柱，还要保留螺纹大径、小径、螺母对边尺寸、垫圈厚度、壳体让位槽以及尾部电缆弯曲所需空间。若设备外壳内侧存在走线槽、支架或钣金折边，螺母旋合区域和工具操作空间必须提前校核。尾部电缆出口方向也会影响整机布线，直式插头在背板浅腔结构中较常见，但当电缆需要侧向弯折时，应核对最小弯曲半径，避免护套根部长期受力。

　　插合界面的设计重点在于导向和锁紧。金属壳体前端通常带有锥度或圆角，使插头与插座在轻微不同轴时仍能滑入定位；螺纹连接提供轴向压紧力，使接触件保持稳定接触。滚花纹理不仅是外观特征，也增加了手动旋紧时的摩擦力。对于振动较大的设备，仅依靠手感拧紧并不充分，实际结构中可配合垫圈、防松胶或尾部线束固定点，将振动载荷从接触件转移到外壳和电缆夹持部位。

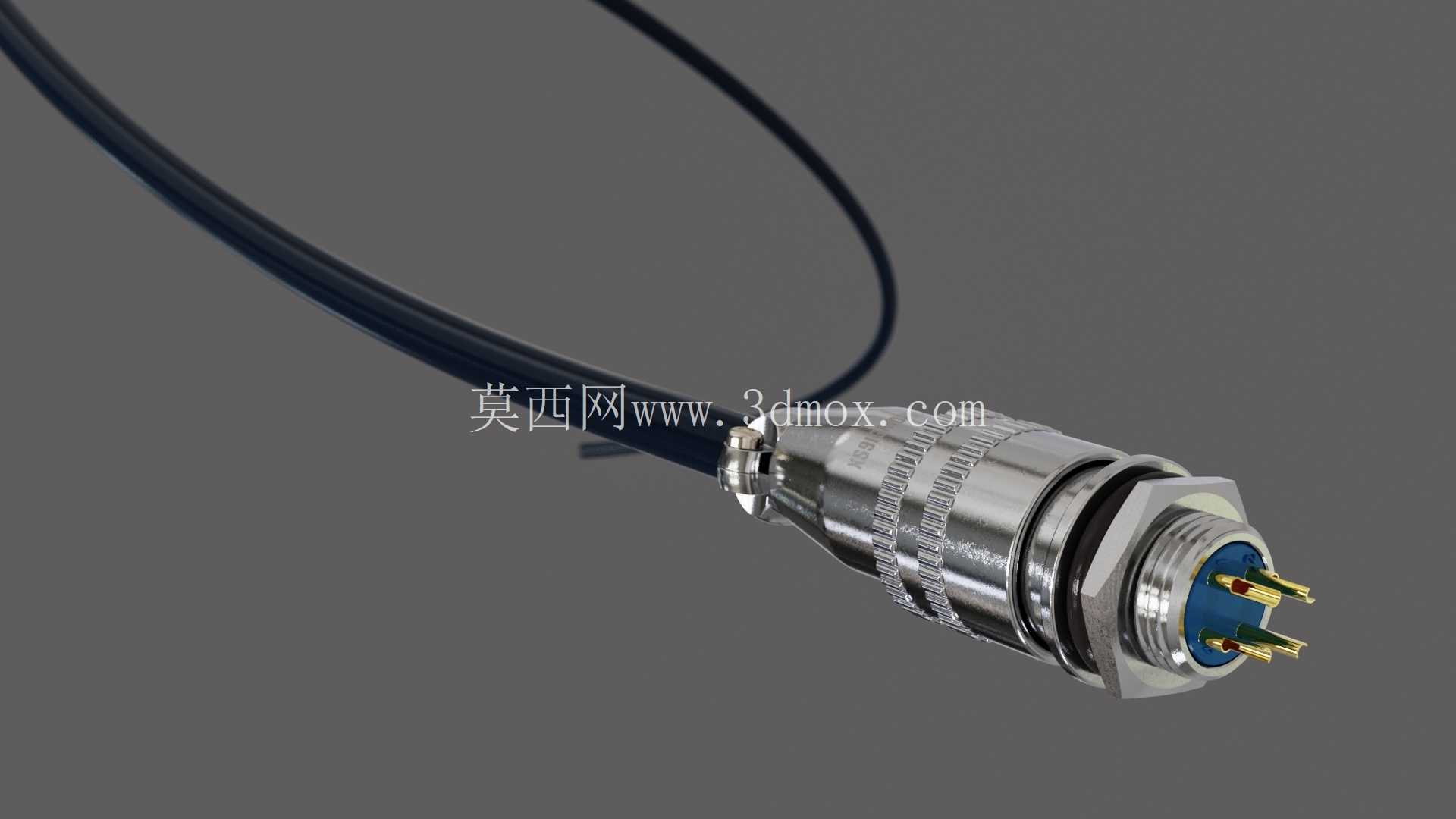

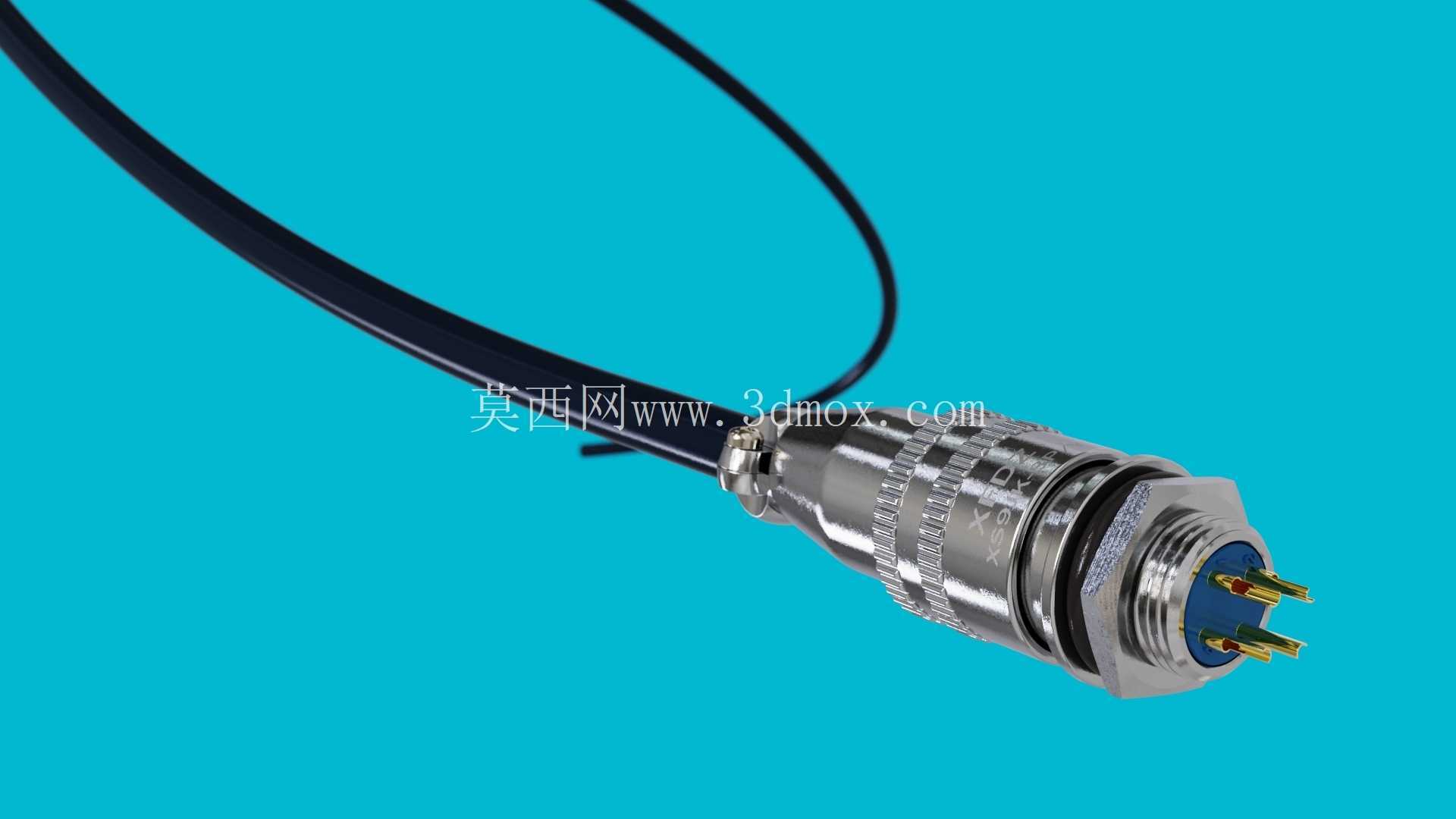

　　电缆尾部结构需要兼顾密封与应力释放。线缆穿入后，内部通过焊接或压接与插针连接，外部由尾帽、橡胶套或夹线爪收拢。若尾部只做光滑通孔，拉拽电缆时力会直接传到焊点，长期使用后容易出现虚焊；合理的尾夹应夹住电缆外护套，而不是压伤芯线绝缘。模型中尾部的分叉式压紧结构正体现了这一思路：装配时尾帽旋紧，夹片均匀收拢，把电缆固定在连接器轴线上，同时让弯折点远离焊接区域。

　　材料与工艺层面，外壳多采用易切削金属并做镀层处理，以满足强度、耐蚀和导电屏蔽要求；绝缘基座需要耐热、绝缘并保持触点位置稳定；接触件则强调弹性、导电率和表面耐磨。车削外壳上的多段台阶并非装饰，而是分别承担螺纹连接、密封圈限位、绝缘件固定、工具夹持和对接导向功能。三维建模时应把这些功能面分开表达，尤其不能把滚花、螺纹、六角面和密封槽合并成单一光滑实体，否则后续出工程图、做装配干涉检查或估算加工工艺时都会失真。

　　在整机布置中，这类连接器通常位于设备侧板、背板或传感器出线端。选型时要核对配对插头插座的芯数排列、键位防呆、安装孔径、螺母厚度、尾部线缆外径以及插合后的总长度。若多个连接器并排安装，还需考虑插头之间的扳手空间、标签识别空间和电缆插拔角度。对于电源与信号共用连接器的情况，应通过触点分配、线径差异和绝缘隔离降低干扰与误接风险。

　　从模型还原角度看，XS9连接器的价值在于把小型圆形接插件的典型结构集中体现出来：金属外壳提供机械保护和屏蔽，螺纹机构提供锁紧，绝缘安装板固定触点，尾夹处理电缆应力，插针端面完成电气连接。结构工程师在使用或重建此类模型时，应重点关注装配关系而非单一外观：插针与绝缘件的固定、外壳与螺母的旋合、垫圈压缩量、尾部夹线范围以及对接后的轴向位置，都会直接影响实际设备的可制造性和维护便利性。
