GR223战术导轨集成护木结构设计

　　在轻武器战术配件的结构设计领域，护木作为连接枪械主体、拓展附件搭载能力的核心承载部件，其结构集成度、安装匹配性、尺寸边界控制直接决定了整套战术系统的使用体验。本次设计的GR223集成护木，核心定位是适配对应口径步枪的战术改装需求，解决传统分体护木装配间隙大、附件挂载点分散、长行程使用时刚性不足的实际问题。

　　从实际应用场景来看，这类集成护木主要服务于竞技射击、战术训练场景下的枪械改装需求，需要在护木本体上统一整合皮卡汀尼导轨安装位、战术附件固定孔、散热减重槽，同时要保证护木与枪管、机匣的装配同轴度，避免护木受力形变对枪管固有振动频率造成干扰，影响射击精度。设计过程中首先确定了护木的总长度为400mm，这个长度参数是在匹配16英寸长度枪管的护木覆盖需求基础上，预留出导气装置的安装避让空间，同时保证射手前手握持位置有足够的支撑长度，避免短护木导致的握持位置过于靠近机匣、据枪稳定性不足的问题。

　　在安装边界的控制上，设计时严格匹配对应枪械的机匣前端连接座尺寸，护木尾部的定位卡槽公差控制在0.02mm以内，保证装配后护木与机匣的连接无旷量，同时护木内孔与枪管外壁预留1.5mm的均匀间隙，避免连续射击后枪管受热膨胀触碰护木，导致护木形变或者精度偏移。考虑到3D打印的加工适配性，护木整体结构做了均匀壁厚处理，主体壁厚设置为2.5mm，既保证结构刚性满足挂载战术灯、激光指示器、前握把等附件的承重需求，又能尽可能控制整体重量，避免全枪重心过度前移影响据枪平衡性。

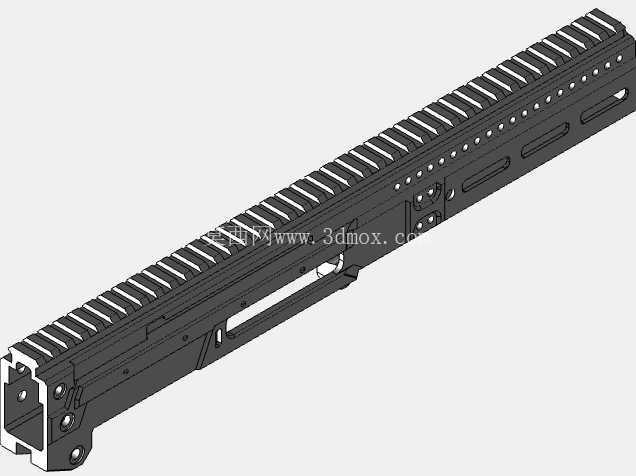

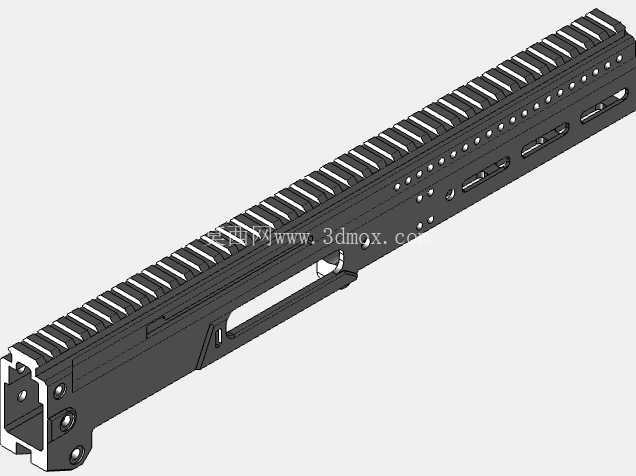

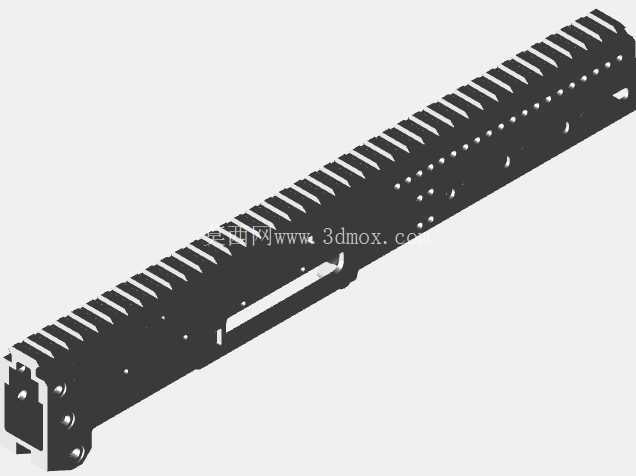

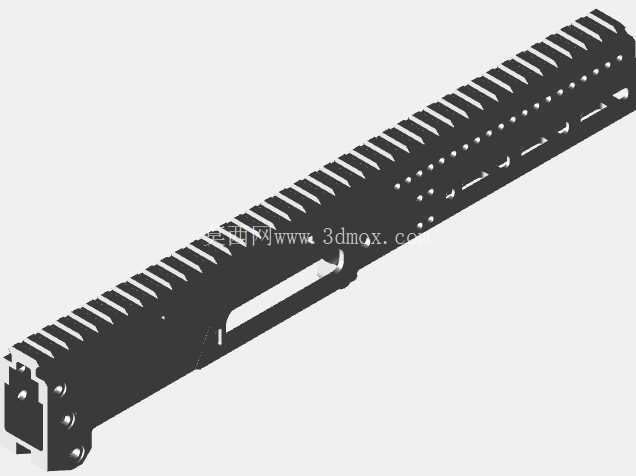

　　结构设计上，护木顶部采用全长度连续皮卡汀尼导轨结构，可串联安装机械瞄具、光学瞄准镜、夜视仪等观瞄设备，导轨的齿形尺寸严格按照军标尺寸设计，保证所有标准战术附件的通配性。护木的左右两侧和下方设计了M-LOK标准附件安装槽，用户可根据实际使用需求灵活加装不同长度的导轨段、战术灯、脚架适配器等配件，相比四面全导轨的传统护木，这种开槽式设计能大幅减少护木的不必要重量，同时降低握持时的硌手感，提升长时间据枪的舒适度。护木侧面均匀分布的圆形散热孔，可在连续射击时加快枪管周围的空气流通，提升散热效率，避免护木内部积热导致的温度过高问题。护木下方的长条形开槽，一方面是为了避让导气杆的运动行程，另一方面也可作为背带环的安装位，拓展枪背带的挂载选项。

　　在加工适配层面，考虑到个人用户的3D打印制作需求，整个护木结构拆分为两个可独立打印的版本，拆分后的单个零件最大尺寸控制在350mm以内，刚好匹配常见的桌面级大尺寸3D打印机的成型幅面，用户无需使用工业级大尺寸打印设备即可完成制作，打印时无需添加过多支撑结构，所有安装孔位、卡槽结构都做了自支撑角度设计，减少后期支撑去除的工作量，同时保证关键配合面的成型精度。装配时仅需通过对应规格的固定销钉即可将两部分护木锁紧在机匣连接座上，无需复杂的专用工装，普通用户按照装配指引即可完成安装调试。

　　从结构刚性验证的角度，设计时通过有限元仿真对护木的受力情况做了校核，在单侧挂载1.5kg附件的极端工况下，护木的最大形变量控制在0.1mm以内，不会对顶部导轨的瞄准基线一致性造成明显影响，完全满足日常训练和竞技射击的使用强度要求。护木前端的定位环结构与枪管衬套做了间隙配合，可在护木受到侧向撞击时起到辅助支撑作用，避免护木受撞击后出现偏移，影响附件的安装精度。整体结构没有多余的装饰性设计，所有的开槽、孔洞都承担散热、减重、安装避让或者附件挂载的实际功能，完全从实用角度出发做结构优化，兼顾了加工便利性、装配可靠性和实际使用的人机工效。
