航空涡轮喷气式动力装置结构模型

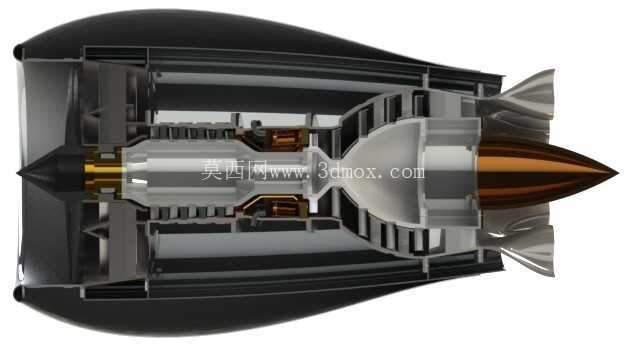

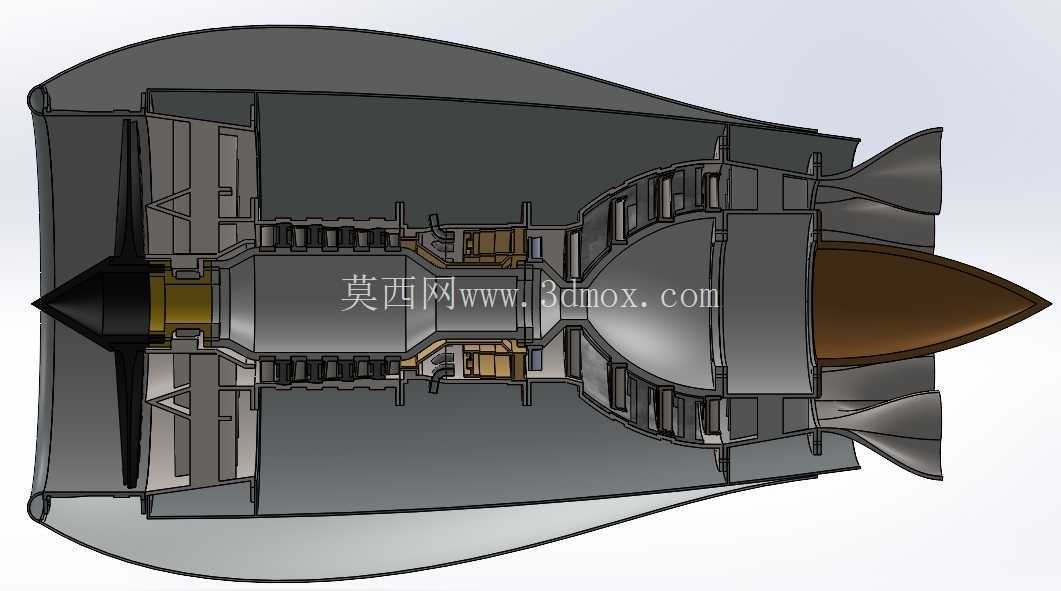

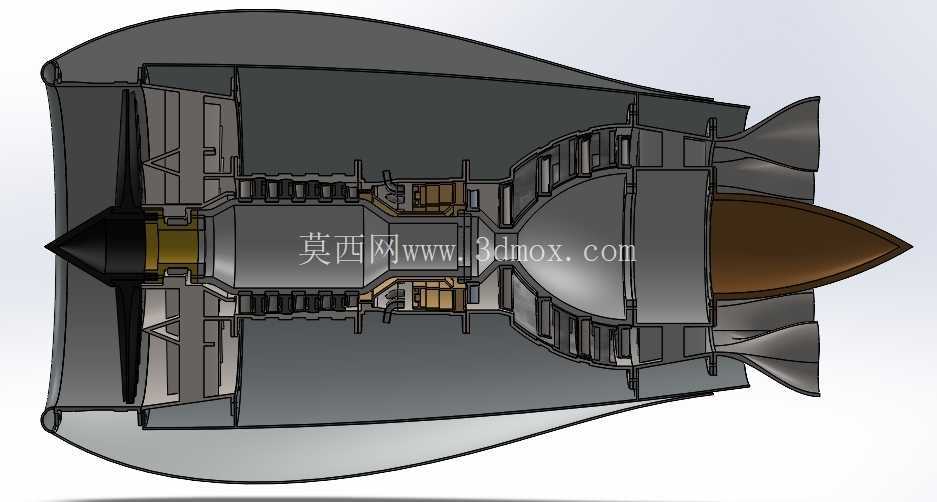

　　该模型还原的是航空领域核心推进类动力装置，对应民航干线客机、军用喷气式战机、小型通航喷气飞行器的核心动力单元结构，在实际工程场景中，这类装置是高速航空器实现跨空域飞行的核心支撑，区别于活塞类航空动力，其直接通过工质高速喷射产生反作用推力，可适配万米高空低气压、低氧浓度的飞行工况，是当前亚音速、超音速航空载具的主流动力选型。从结构设计逻辑来看，模型完整复现了进气道、压气机段、燃烧室、涡轮段、尾喷管的核心流道结构，进气端采用收敛式唇口设计，可在不同飞行马赫数下保证进气气流的均匀性，避免压气机入口出现气流畸变引发喘振；压气机段的多级叶片排布遵循轴流压气机的气动设计规律，每级叶片的扭角、弦长沿轴向逐级变化，匹配空气被压缩过程中的压力、

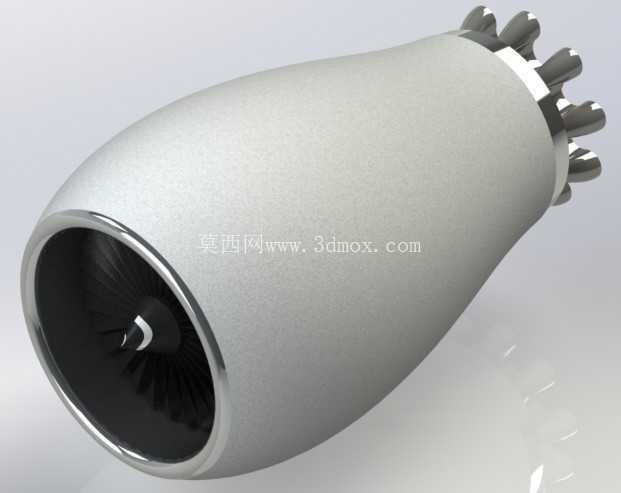

　　流速变化参数，保证压缩效率处于合理区间。燃烧室段的环形腔体结构预留了燃料喷嘴、火焰稳定器的安装位，可还原高压空气与雾化燃料混合燃烧的工作流场，高温燃气在流经涡轮段时，冲击涡轮叶片带动同轴压气机转动，完成动力的自循环供给，剩余的高温高压燃气经收敛型尾喷管加速后喷出，形成整机推力。在安装边界的设计考量上，模型还原了该类动力装置的典型外挂式安装接口特征，机匣外侧预留了与机翼挂架、机身安装节匹配的连接点位，可适配翼下吊装、机身尾部内嵌等多种航空器安装布局，整体外轮廓为流线型回转体结构，最大直径集中在燃烧室段，进气端与尾喷管段直径逐步收窄，可降低飞行过程中的气动阻力，机匣表面的检修口盖、管路排布位也做了等比例还原，

　　可用于机务维修培训场景下的结构认知教学。从实际应用维度看，这类动力装置除了载人航空场景外，还可适配大型长航时无人机、高速靶机等无人航空载具，不同工况下的改型会通过调整压气机级数、加力燃烧室结构、尾喷管矢量调节结构来适配不同的推力需求、飞行速度区间，模型中呈现的无加力燃烧室版本，主要适配亚音速民航客机场景，追求更高的燃油经济性与更长的大修间隔，而带加力燃烧室的改型则会在涡轮段后增设补燃腔体，可在短时间内大幅提升推力，满足军用战机的超音速飞行、大机动动作需求。在建模过程中，结构设计人员需要严格遵循气动流道的连续性要求，所有内部流道面不能出现突兀的台阶、锐角，避免气流在流道内产生不必要的涡流损失，叶片类零件的建模需要匹配翼型数据，

　　保证叶型的曲率连续，同时要考虑转动件与静子件之间的间隙设计，预留热膨胀余量，避免高温工作状态下出现转动碰磨故障。机匣部分的分层结构设计，可分别适配不同段的工作温度需求，压气机段工作温度相对较低，可采用常规航空铝合金材质，燃烧室与涡轮段接触高温燃气，需要采用高温合金材质并设计冷却气流通道，这些结构特征在模型中都通过分层的实体结构做了对应体现，可用于航空动力相关的结构教学、原理演示场景，也可作为航空类科普展项的展示模型使用。
