五缸星型径向航空活塞动力装置

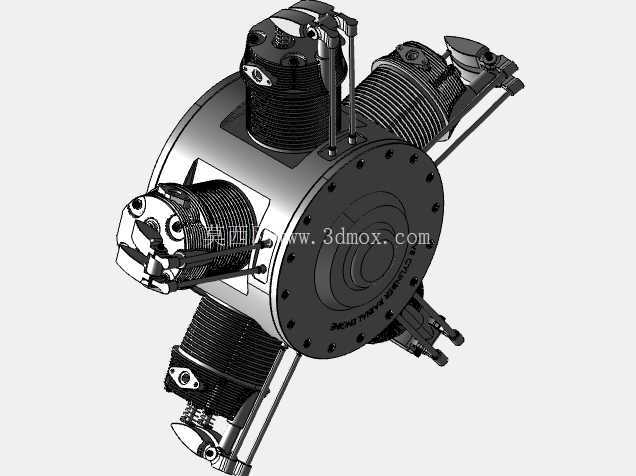

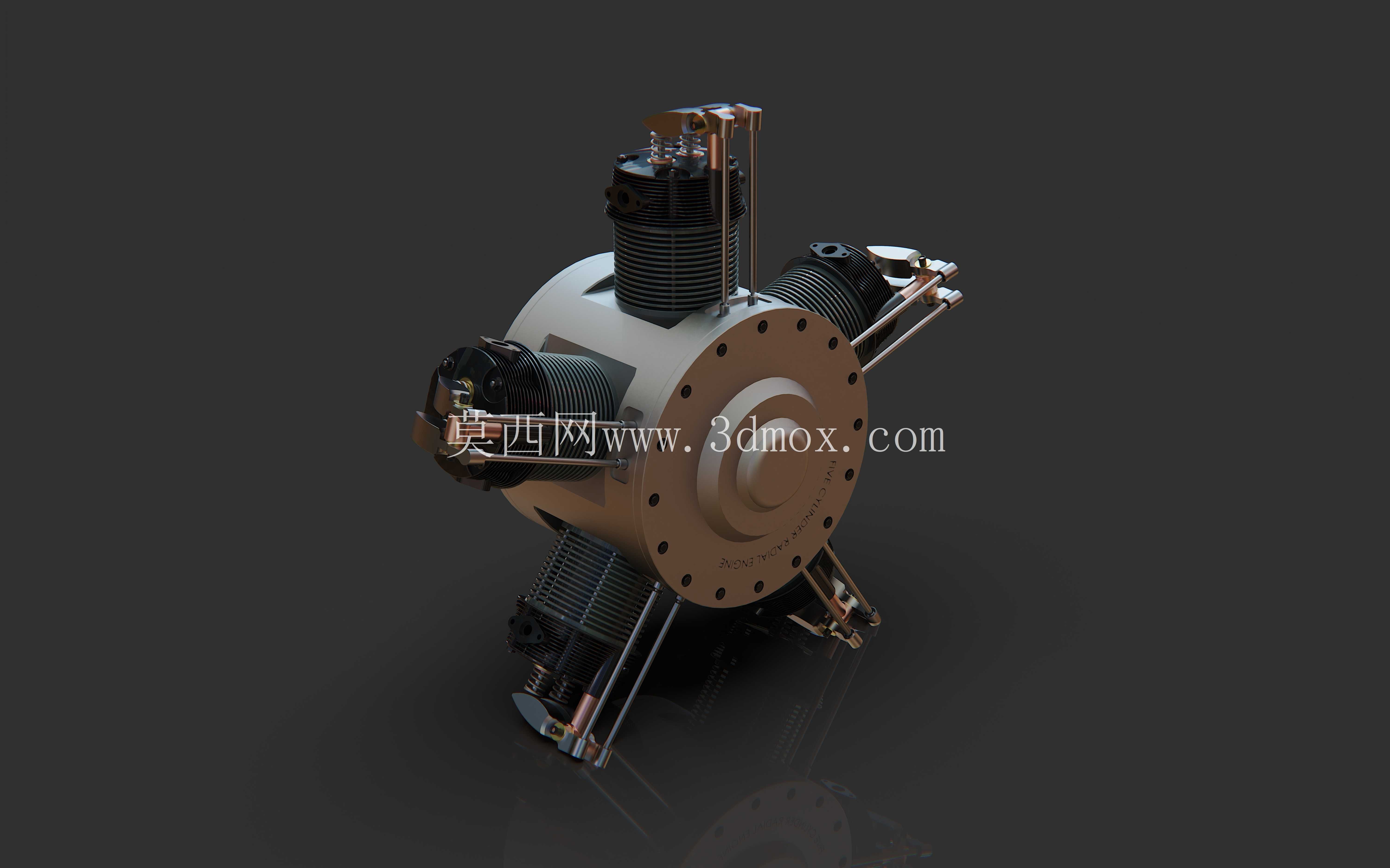

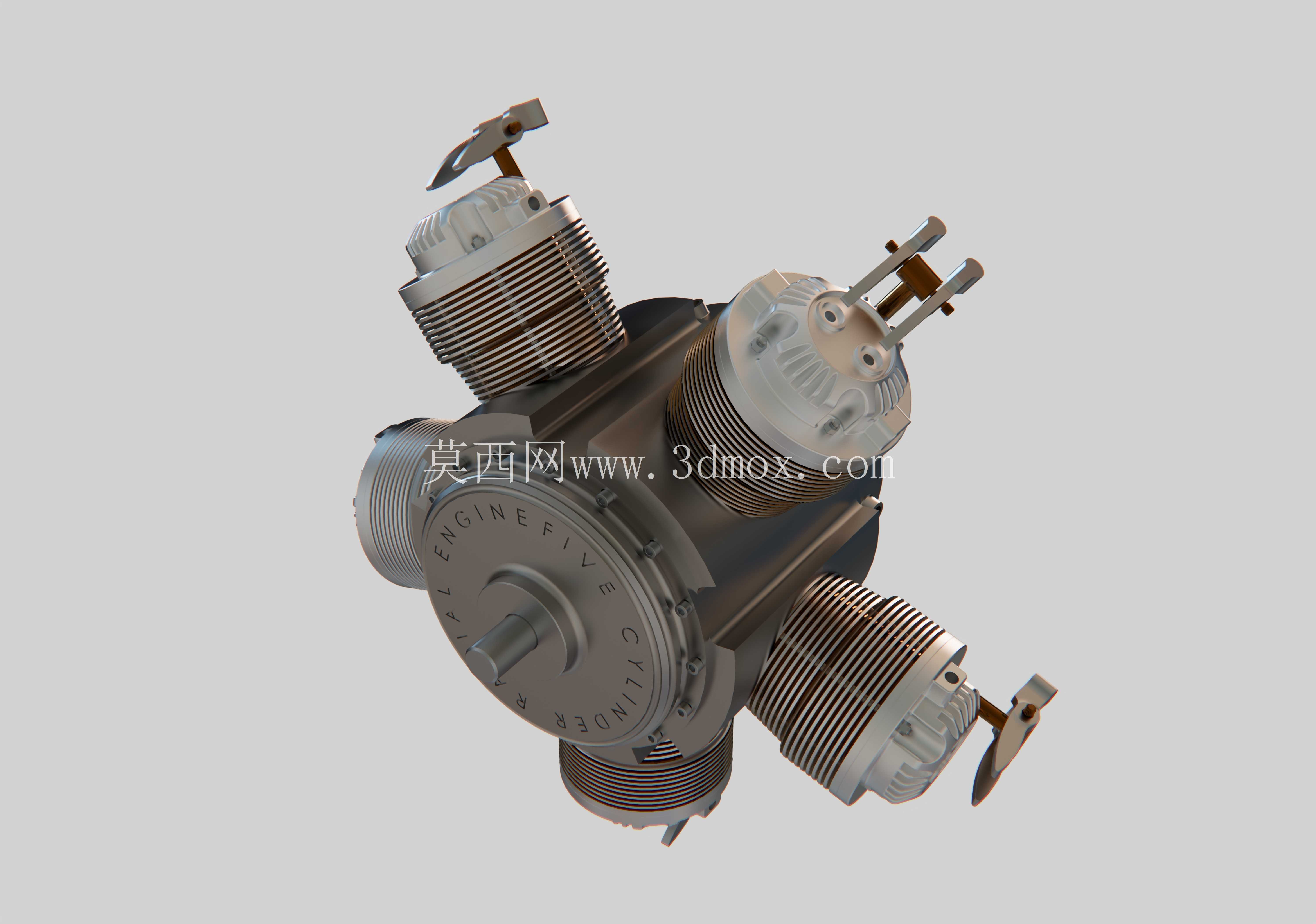

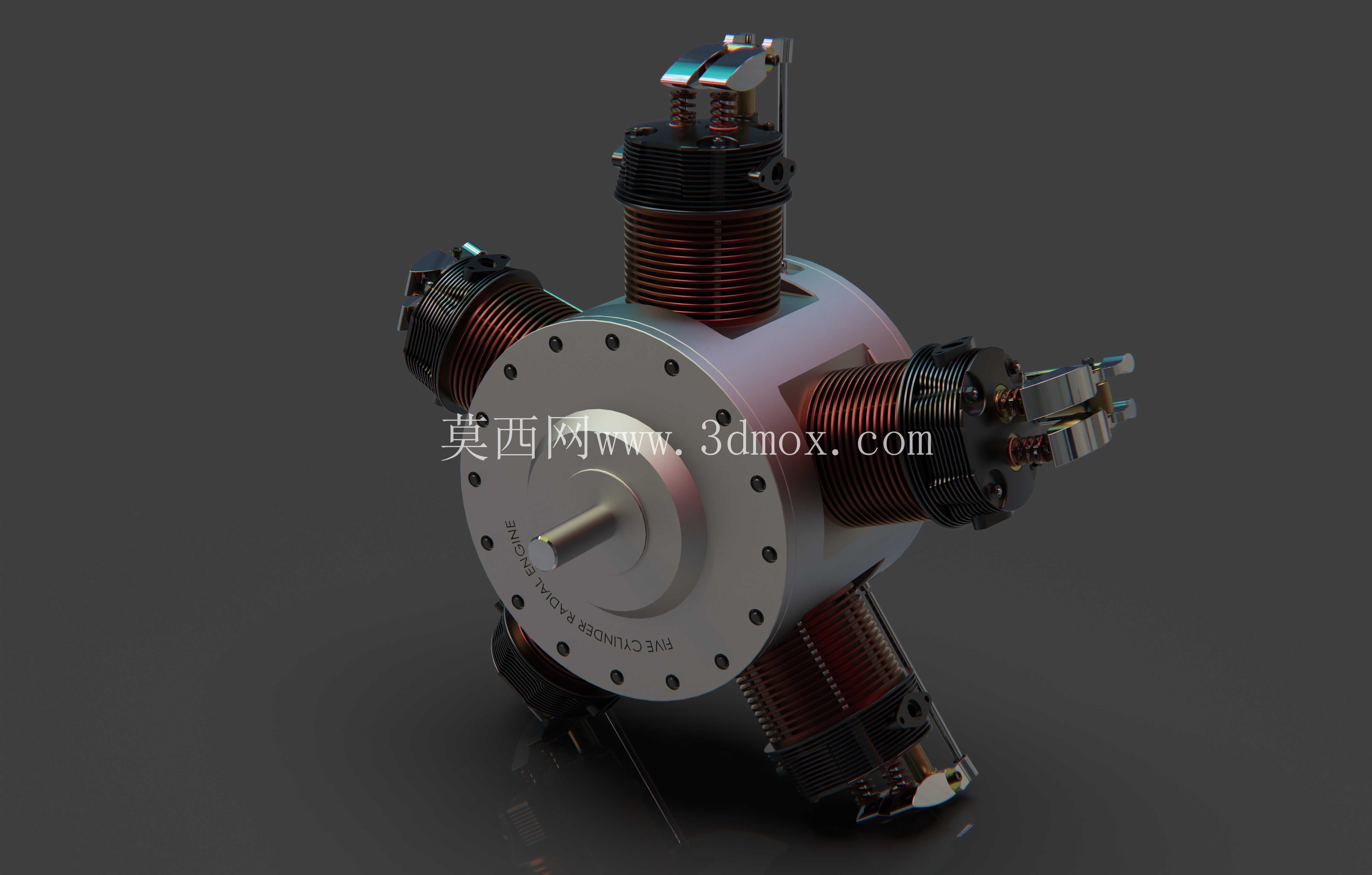

　　这套径向发动机结构围绕五缸星型布置展开，五个气缸沿中心曲轴箱周向均匀分布，缸体轴线基本落在同一径向平面内，形成紧凑而辨识度很高的活塞动力布局。此类构型常见于轻型飞机、航空教学样机、复古飞行器动力展示以及小型特种装备的动力方案论证中。与直列发动机相比，星型径向布置能够在较短轴向长度内布置多个气缸，曲轴长度和整机前后尺寸得到控制，同时各缸暴露在外部气流中的面积较大，风冷散热条件更有利。

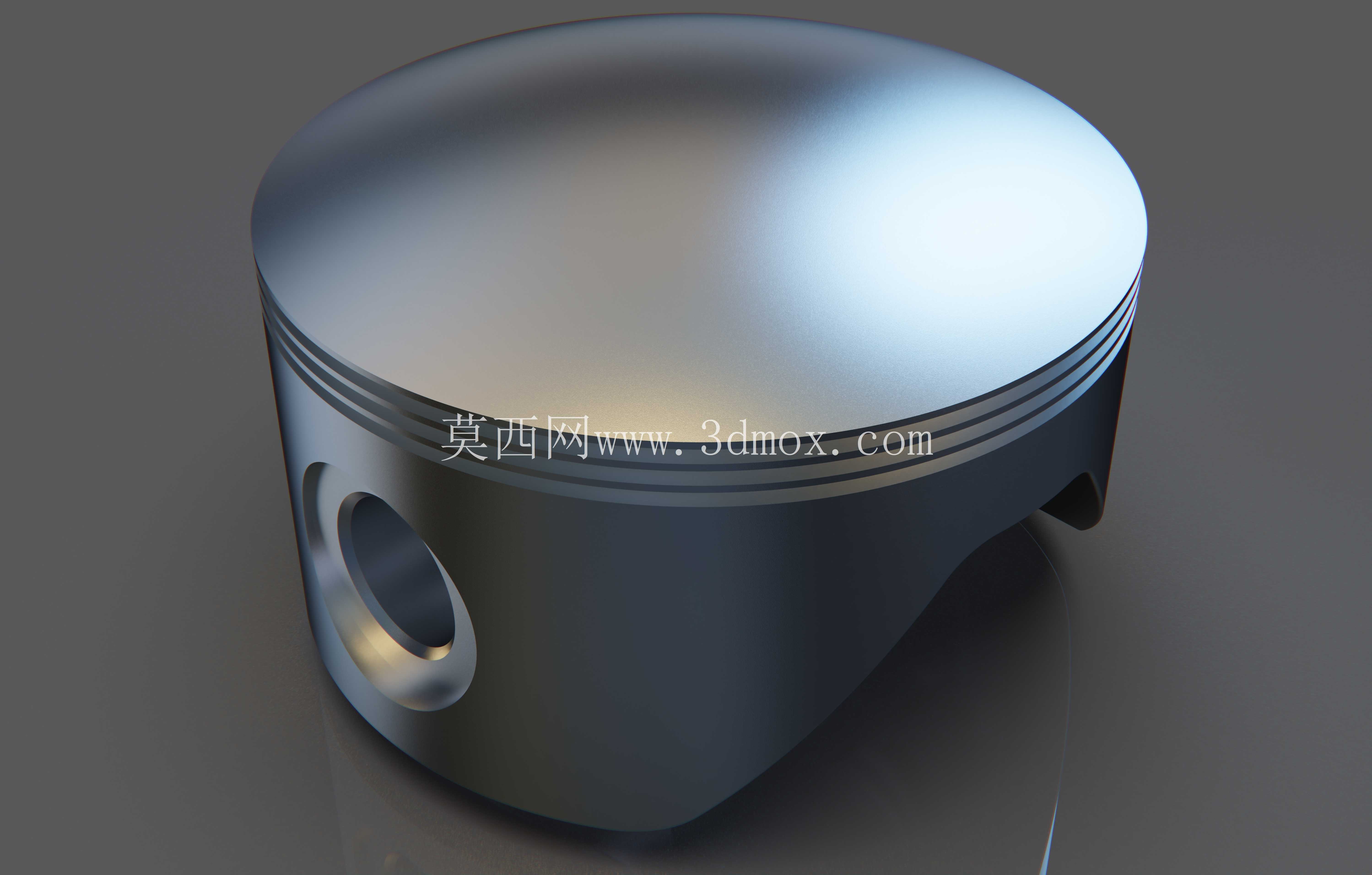

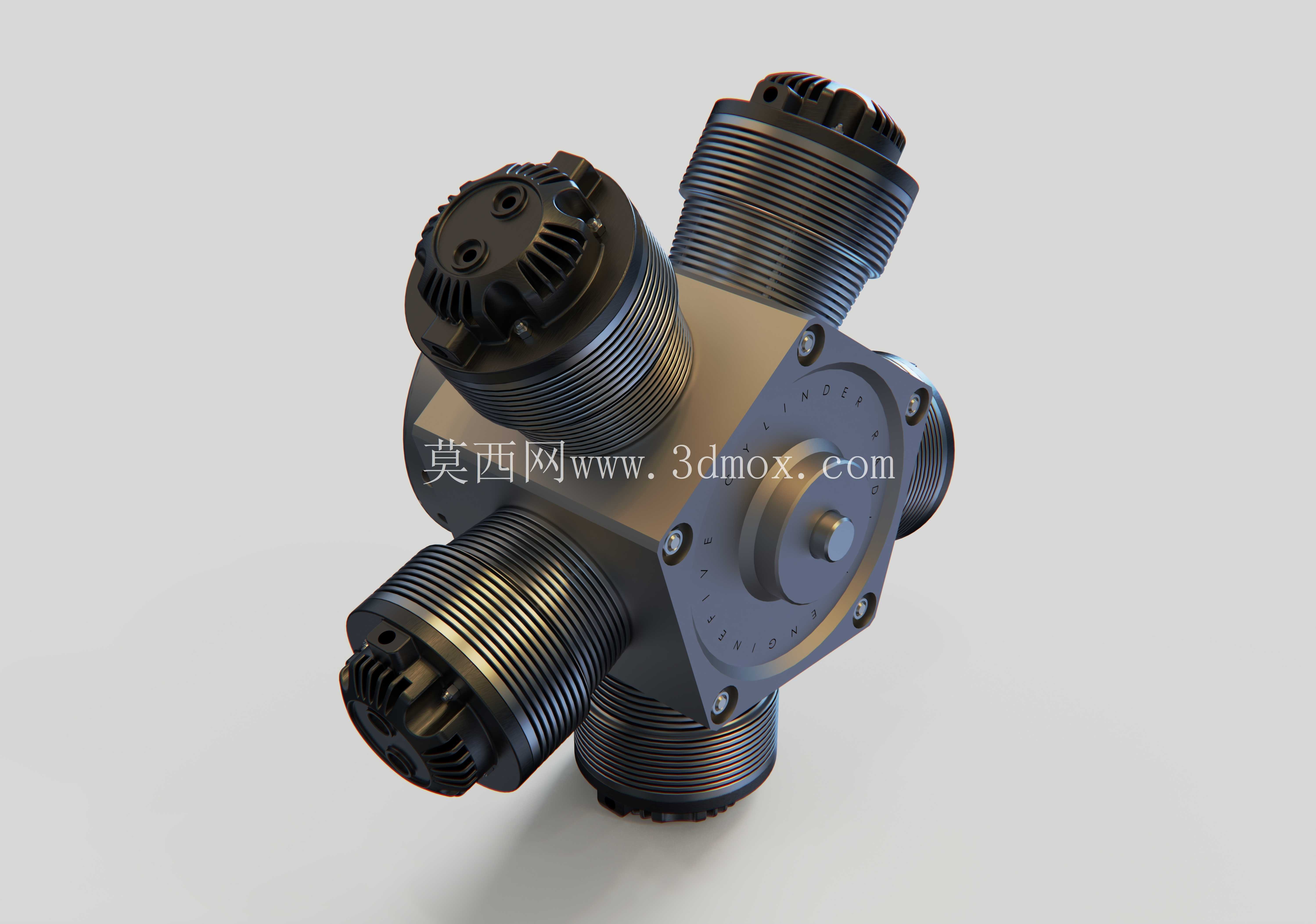

　　从实际用途看，径向发动机的核心任务是将五个活塞的往复运动通过连杆机构汇集到中心曲轴，再由曲轴输出旋转扭矩。模型中缸体外侧密集的散热鳍片是风冷发动机的重要特征，气流掠过鳍片表面时可带走燃烧和摩擦产生的热量。缸头位置保留了气门、散热通道和外部轮廓细节，能够体现活塞发动机在热管理、进排气组织和结构刚度之间的平衡。对于航空应用而言，发动机不仅要满足功率输出，还要考虑迎风面积、重量分布、维护可达性以及故障状态下的运转稳定性，星型布局在这些方面具有鲜明的工程特点。

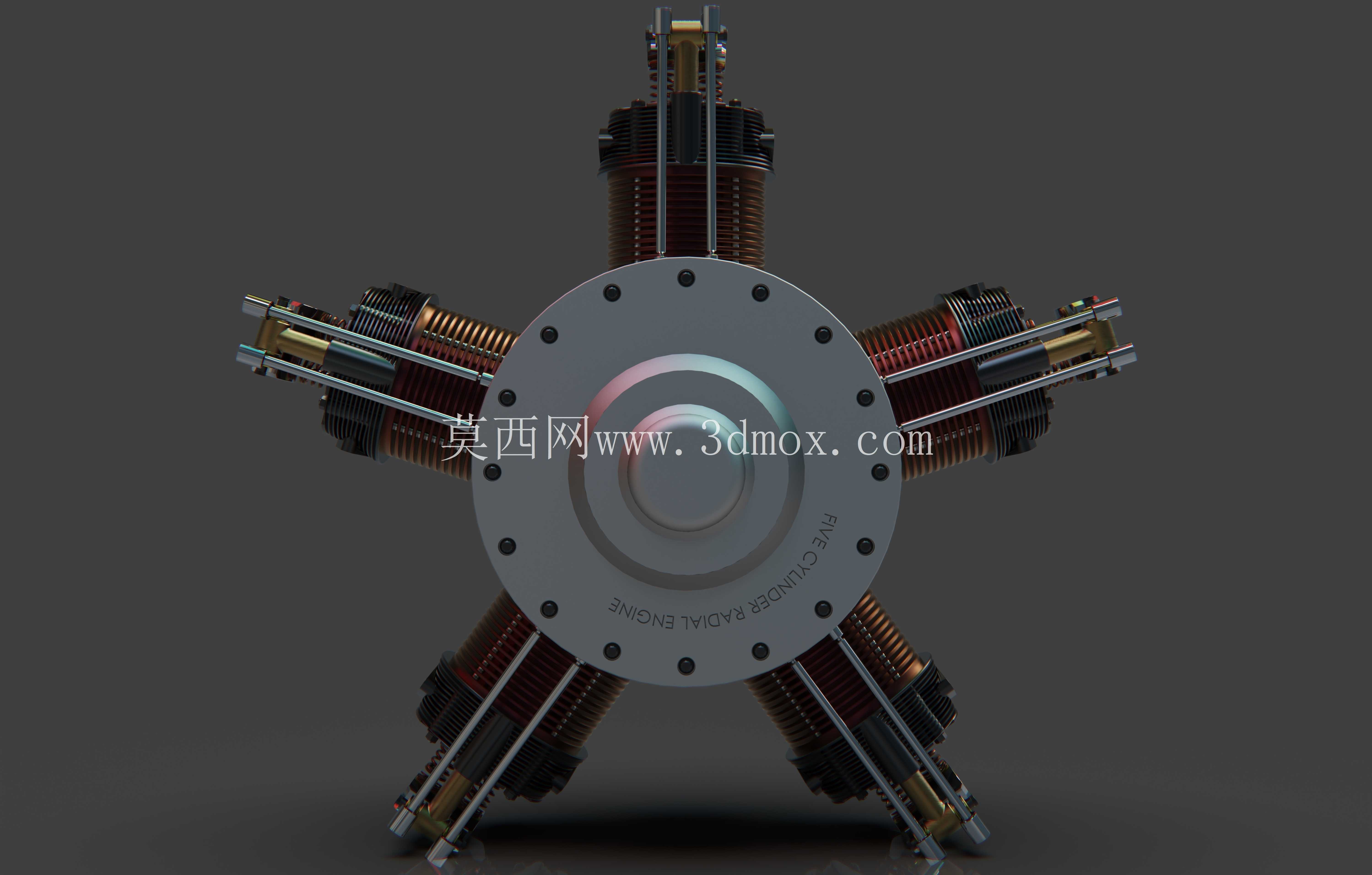

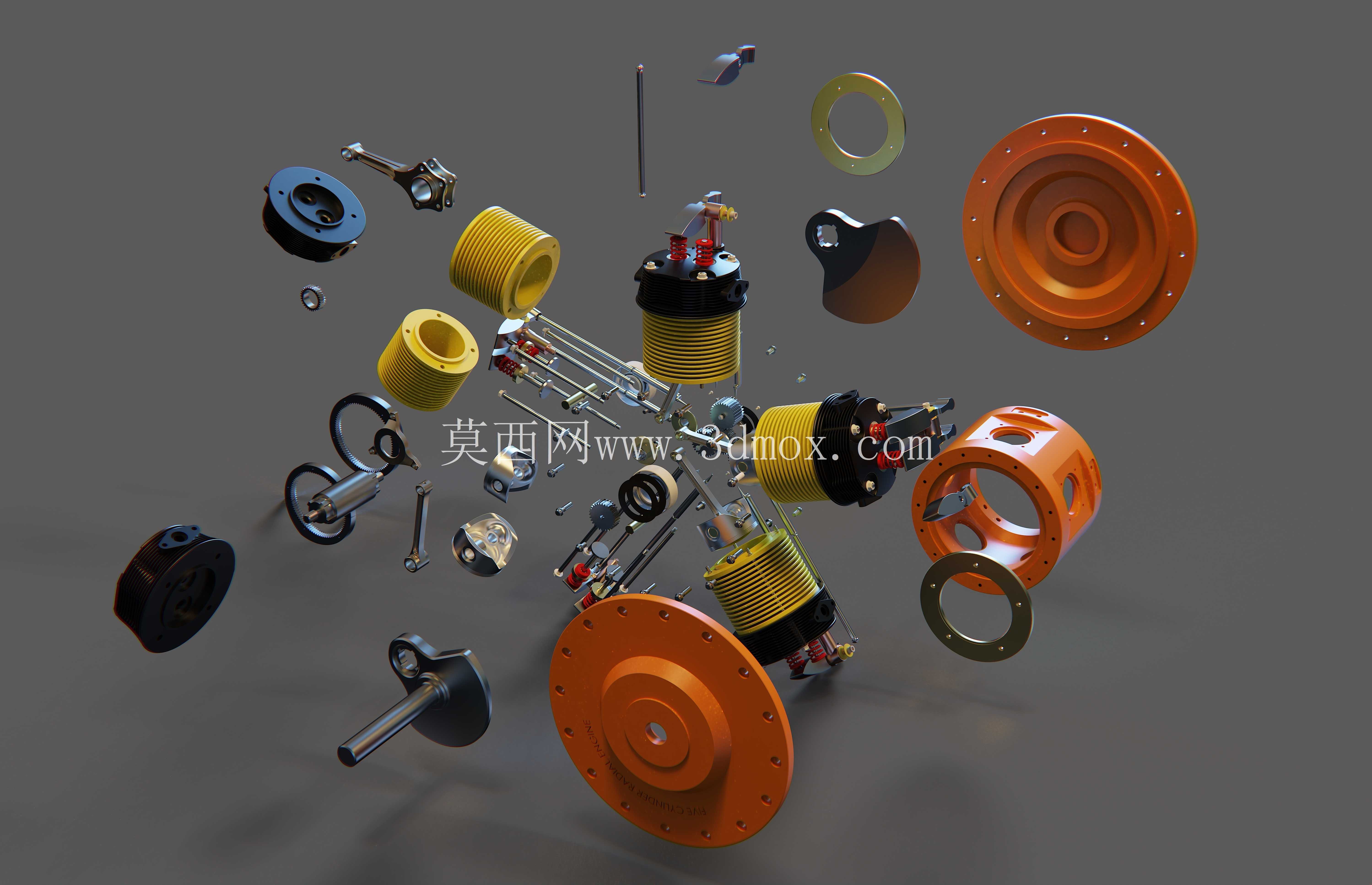

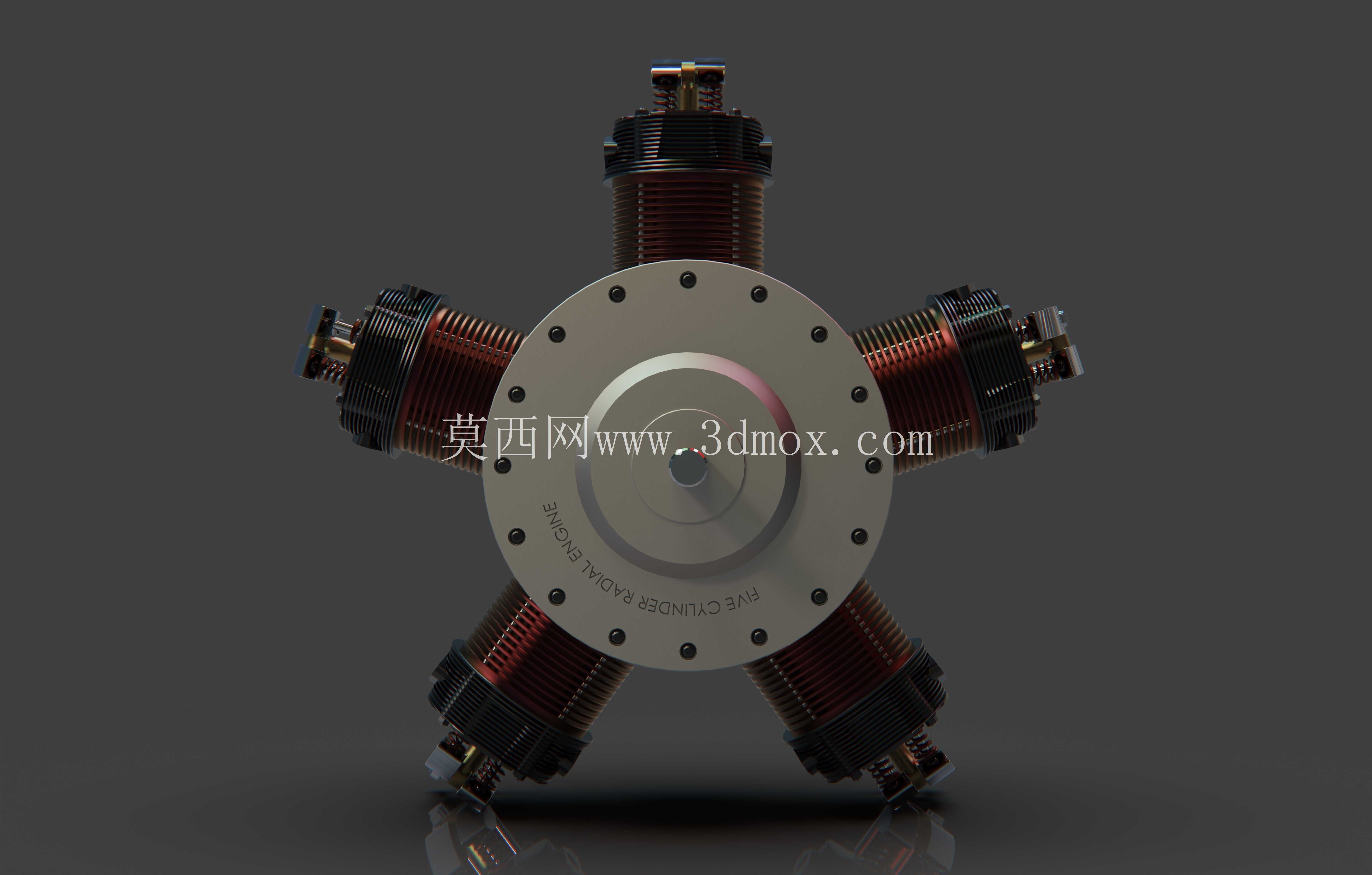

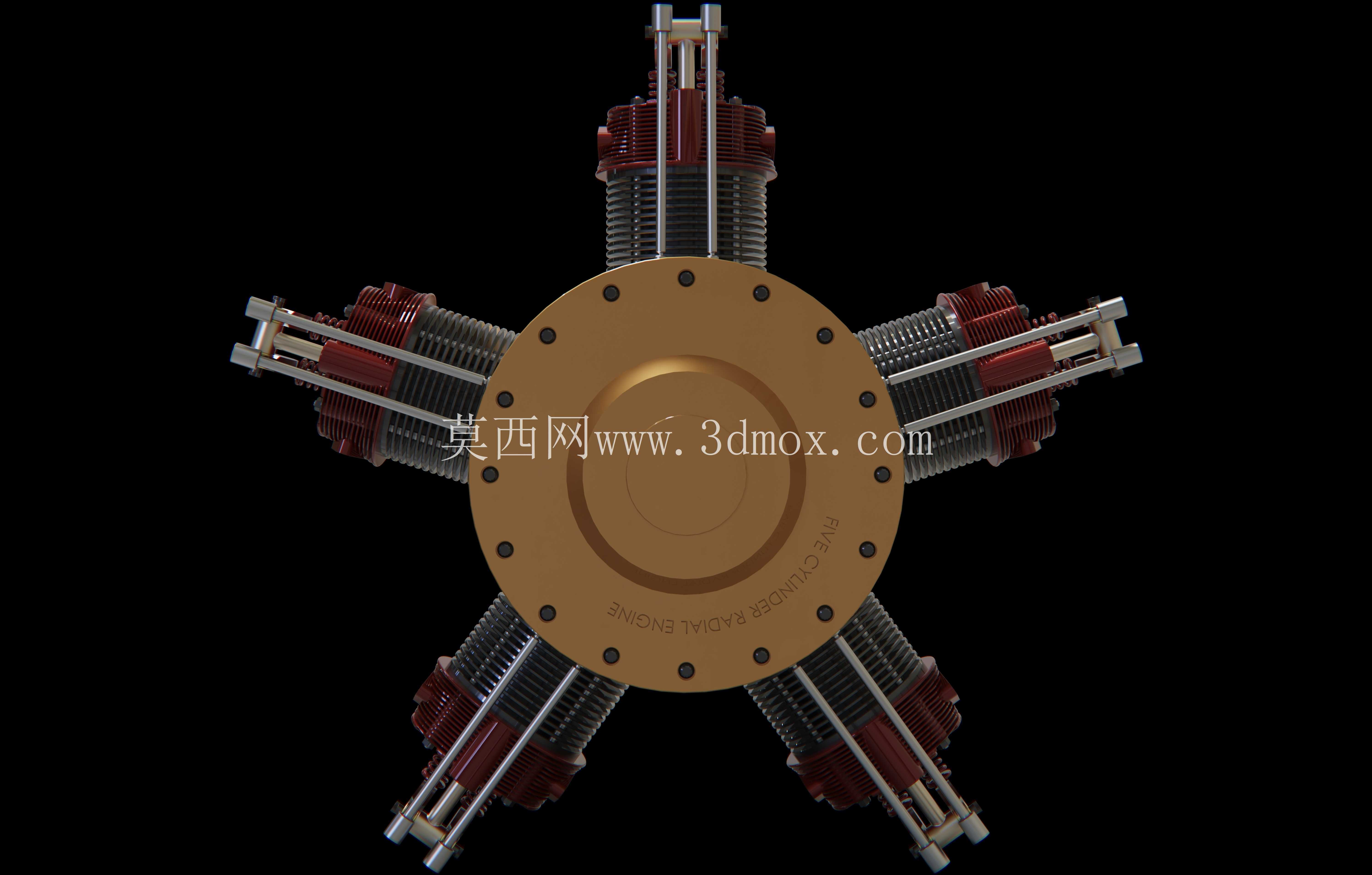

　　设计思路上，中心箱体承担曲轴支承、连杆运动约束、气缸安装定位和内部油路组织等多重功能。五个气缸围绕箱体均布，相邻气缸之间保留散热和装配间隙，避免缸体热膨胀后相互干涉，也为外部冷却气流提供通道。缸体与箱体的连接区域需要承受燃气压力、活塞侧推力和振动载荷，因此安装法兰、螺栓孔位和加强筋的布置应围绕载荷传递路径展开。模型呈现的箱体端面带有多层环形轮廓和紧固点位，反映出径向发动机对中心支承结构刚度的要求。

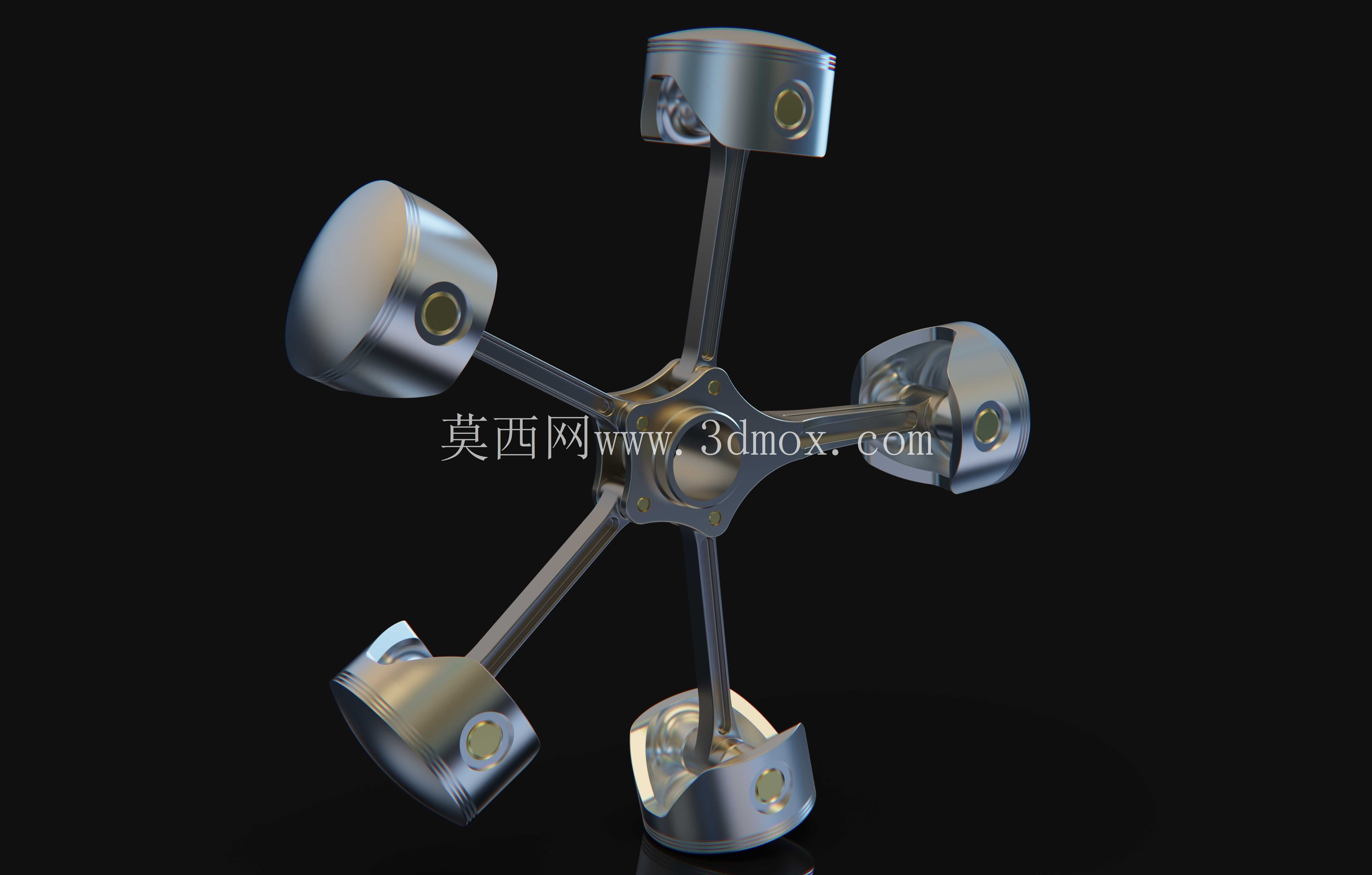

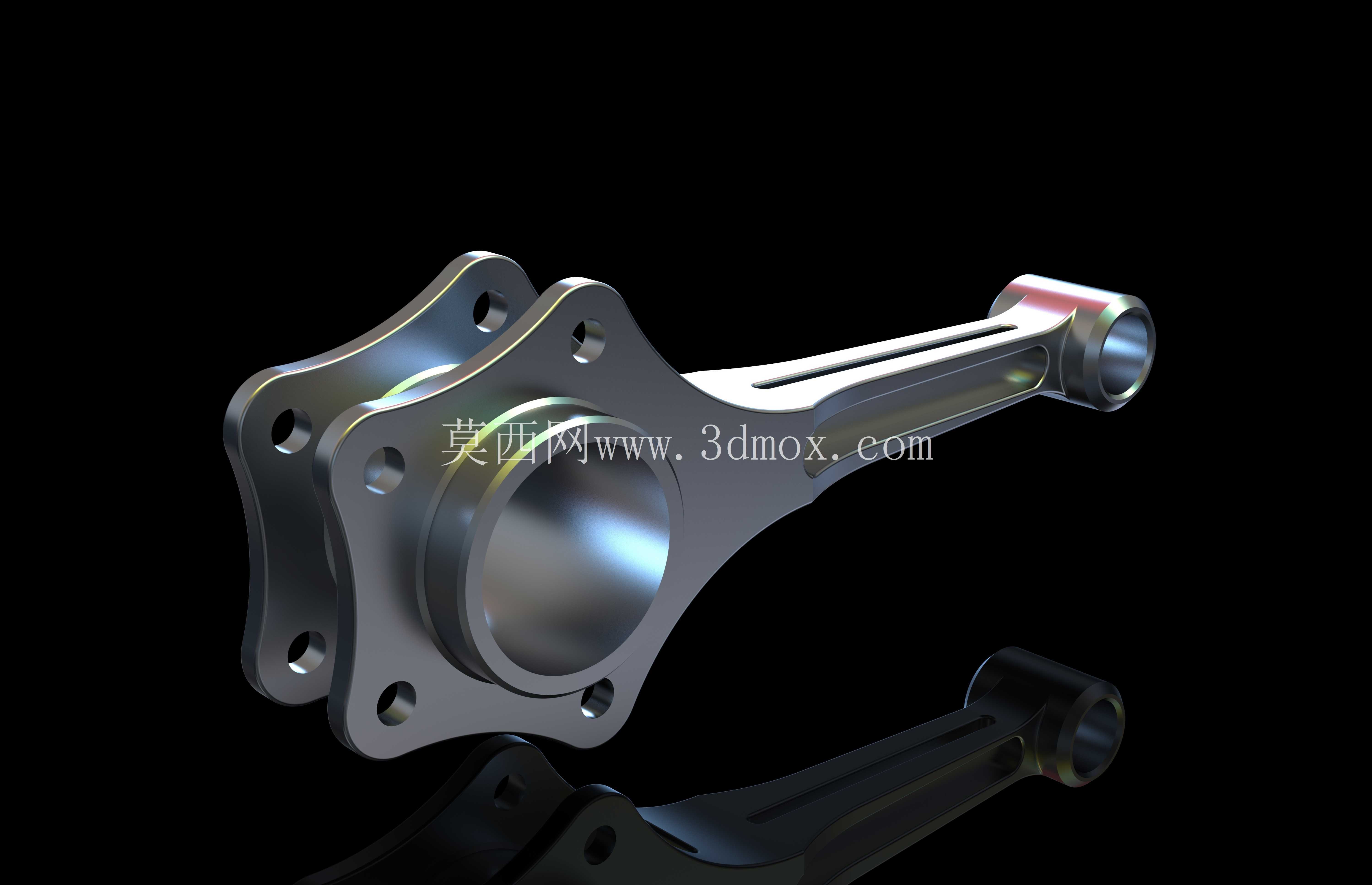

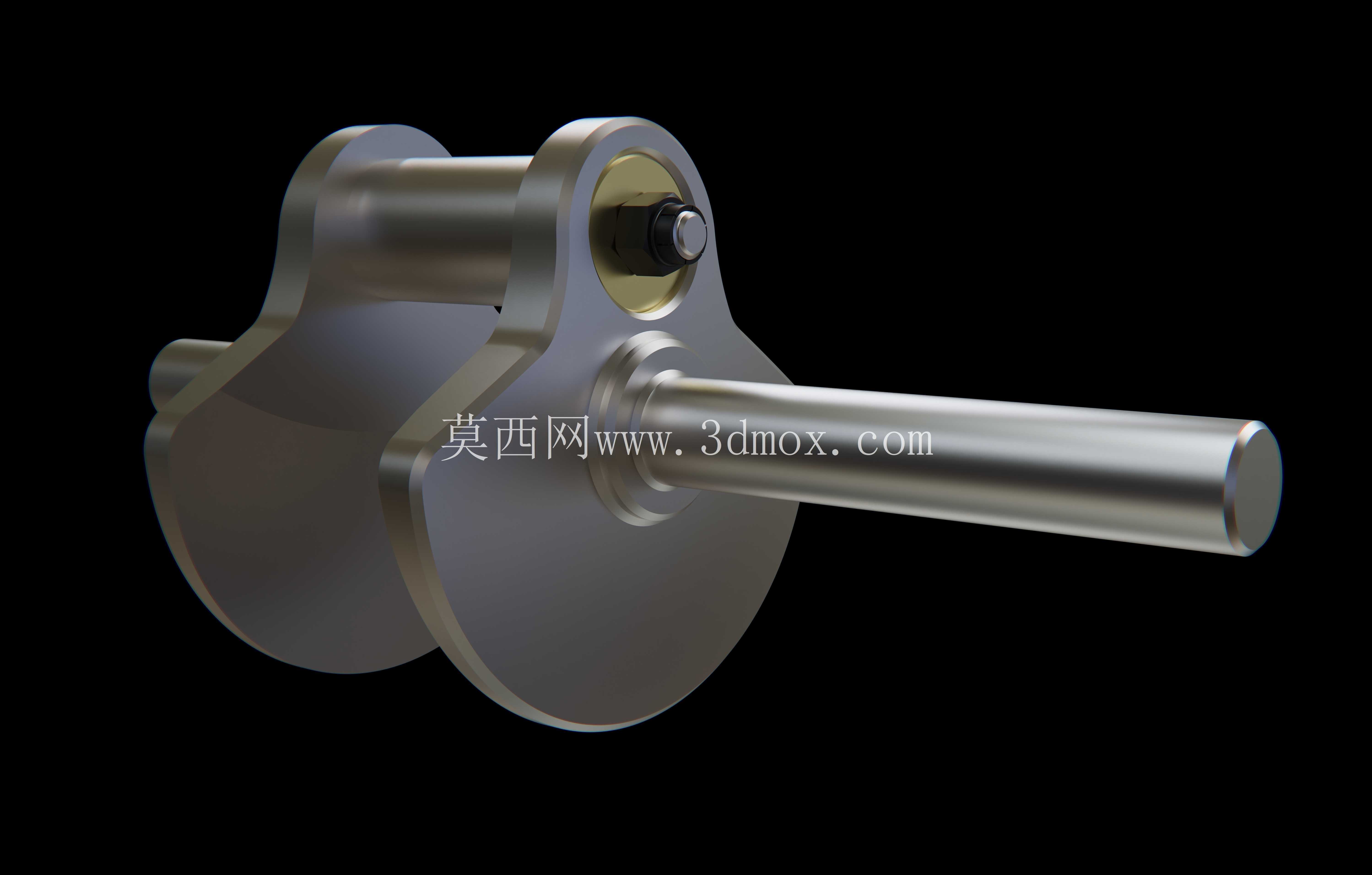

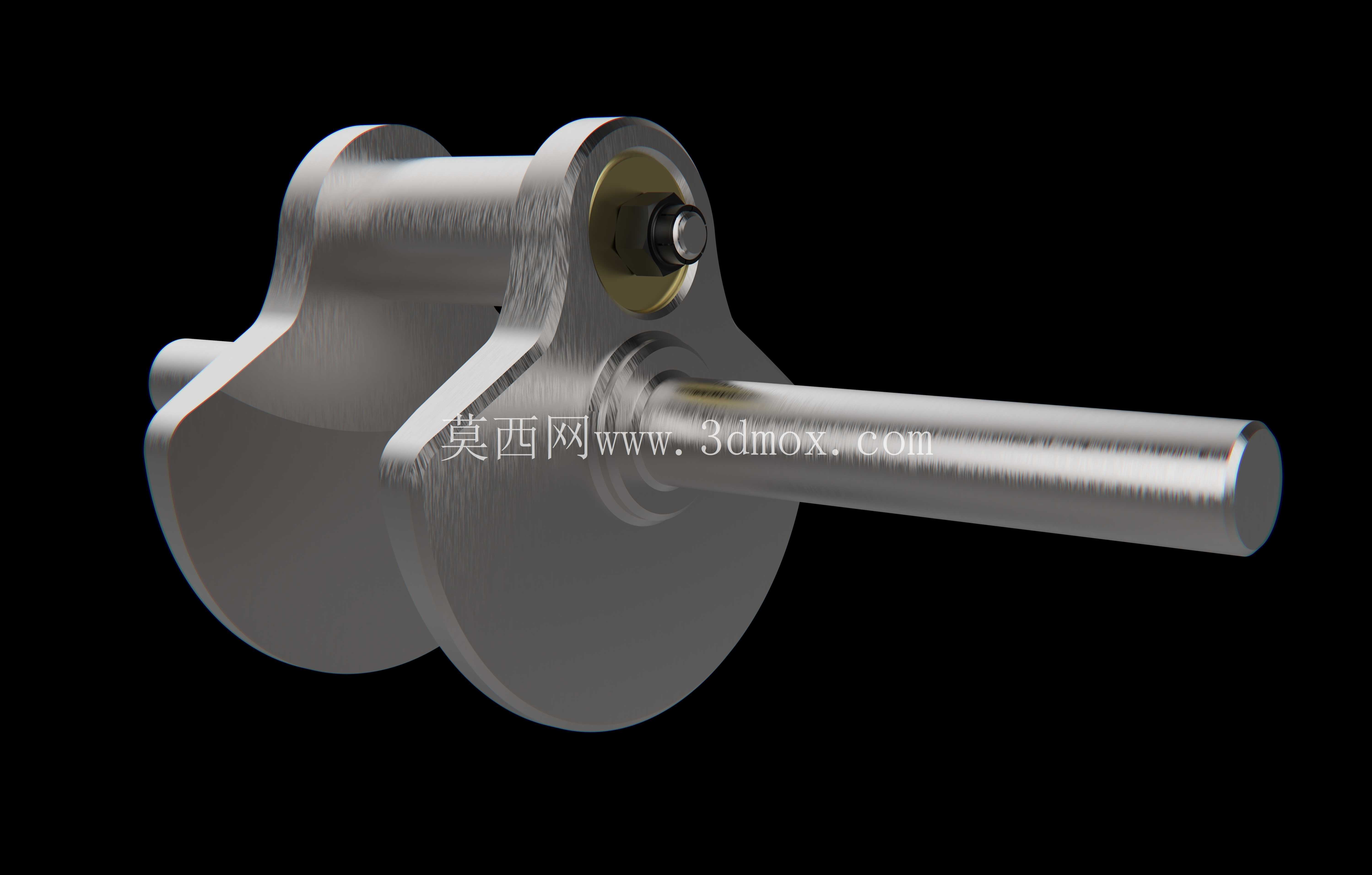

　　曲轴连杆系统是该类发动机的结构重点。多缸径向布置通常采用主连杆与副连杆组合的方式，使多个活塞的运动能够汇总到同一曲柄销区域。设计时需要校核活塞行程、连杆摆角、气缸中心夹角以及曲柄回转半径之间的关系，保证各缸运动相位准确，避免连杆在运动包络内发生碰撞。五缸均匀分布有利于改善扭矩输出的连续性，各缸点火和做功相位错开后，曲轴转动的脉动程度相对降低，这对航空动力装置的平稳性较为关键。

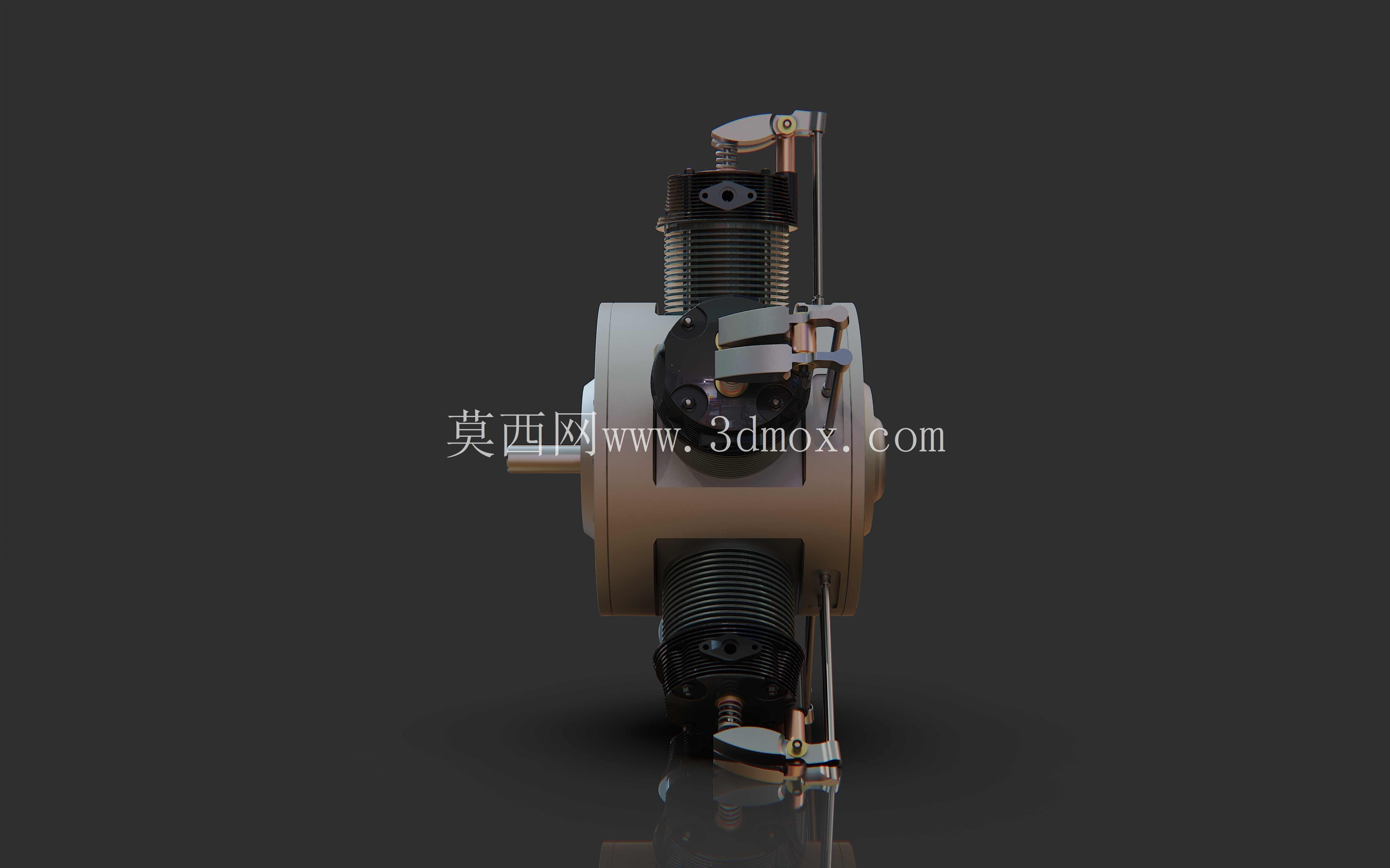

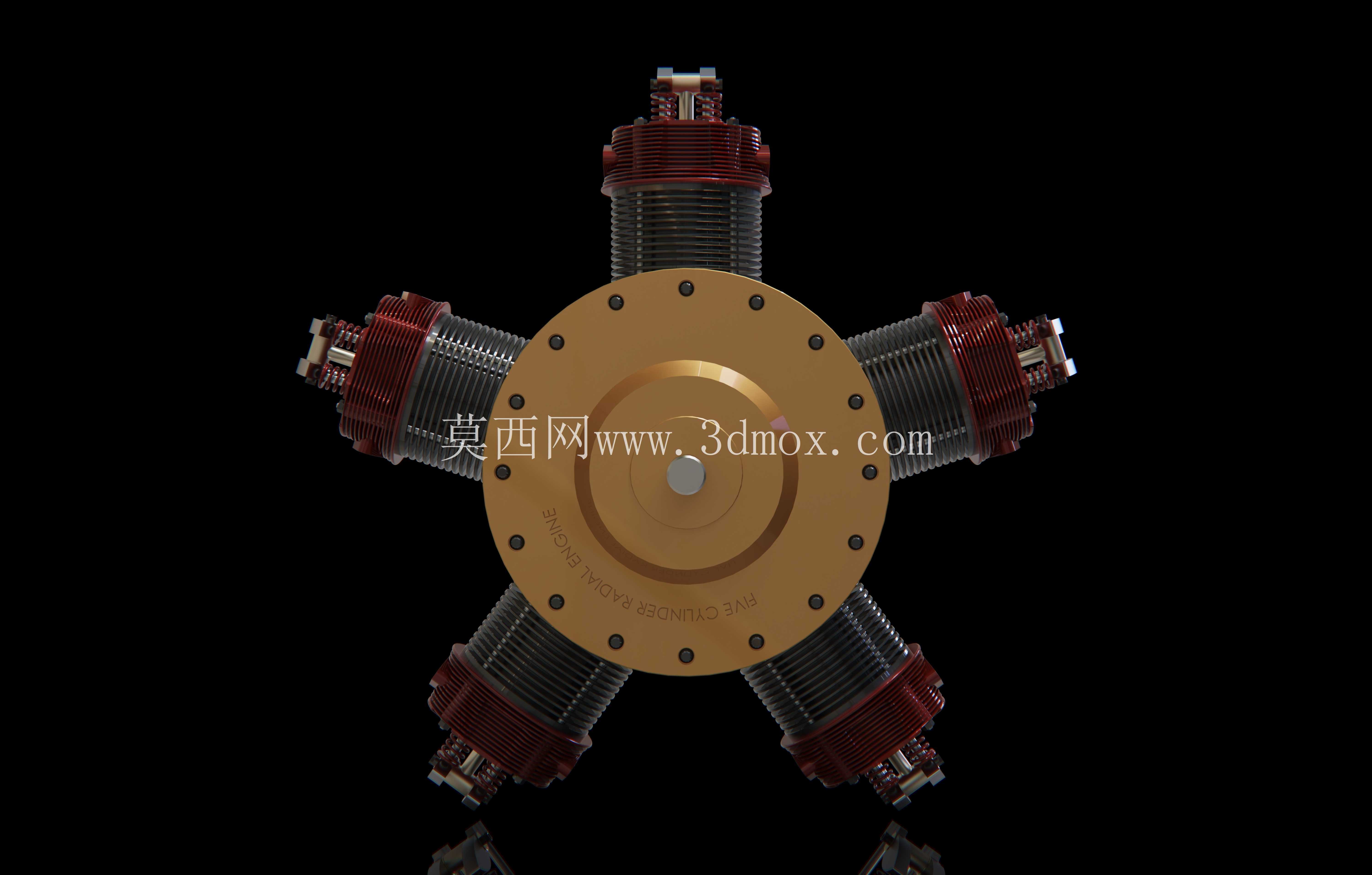

　　外形尺寸方面，该结构的最大外轮廓由五个气缸外端决定，整体呈放射状圆盘形布局，径向尺寸明显大于轴向尺寸。进行整机安装时，不能只按中心箱体直径预留空间，而应以缸头最外端作为旋转和维护边界，重点核查发动机罩内部径向间隙、冷却风通道、排气管走向以及火花塞或喷油部件的拆装空间。轴向安装面通常位于曲轴箱后侧或支架连接区域，安装时需保证曲轴轴线与被驱动装置轴线对中，避免附加弯矩传入主轴支承。

　　在设备选型和结构设计阶段，这类模型可用于讨论风冷气缸的散热面积分配、星型发动机的支架固定方式、整流罩开口位置以及前输出轴与螺旋桨或负载的连接关系。缸体鳍片间距、缸头轮廓和箱体加强结构不仅影响外观，也直接关系到散热效率、重量控制和振动响应。若用于教学或样机展示，该结构能够直观说明多缸径向发动机如何通过周向布置缩短机身长度，并利用自然气流实现有效冷却；若用于工程方案评估，则可进一步围绕曲轴强度、连杆运动空间、热膨胀间隙和安装边界开展详细校核。
