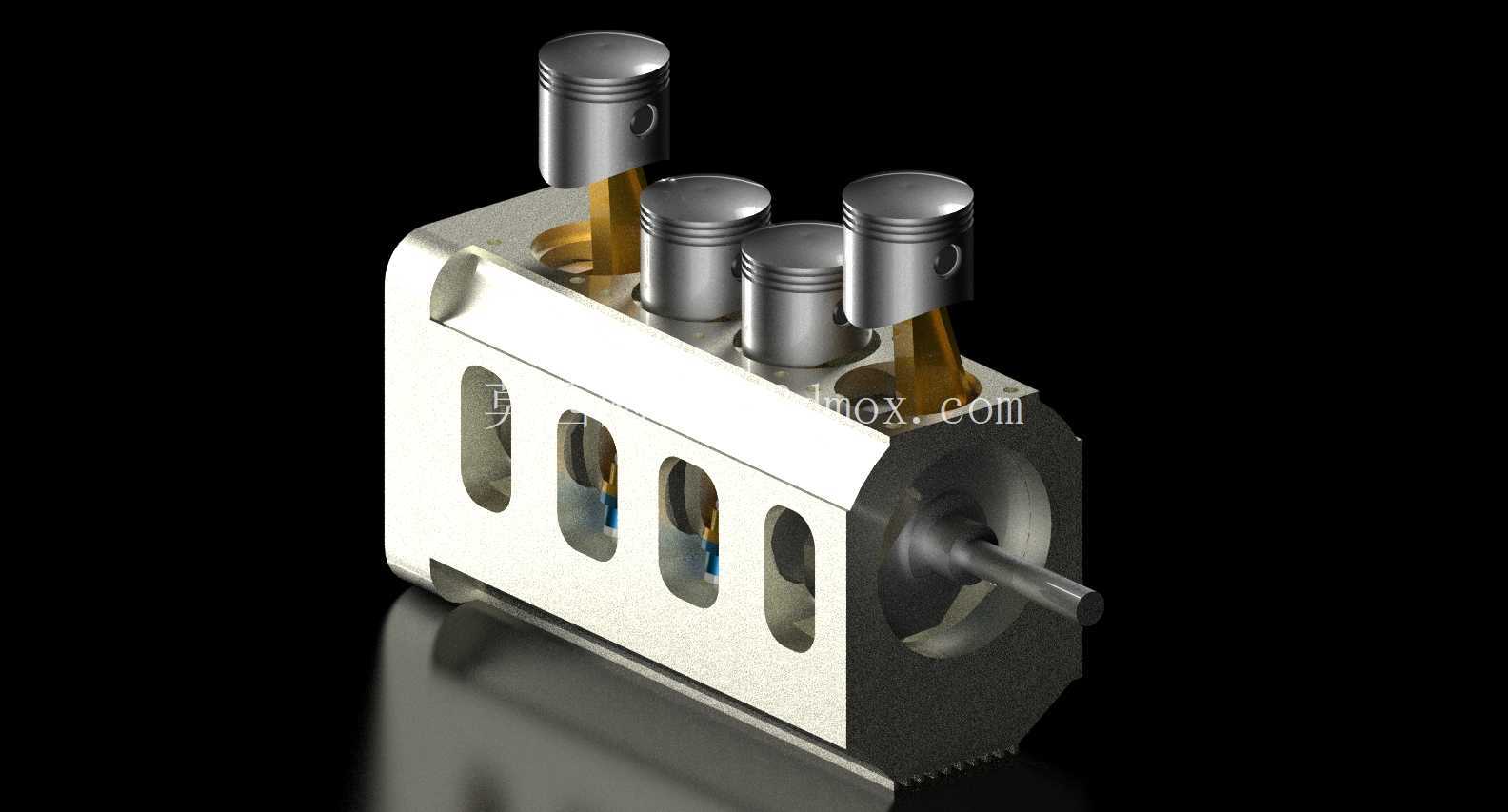

直列四缸内燃机运动研究组件结构展示

　　这套直列四缸动力组件的三维结构，核心面向小排量乘用车、普通两轮摩托这类对燃油经济性有明确要求的代步载具动力场景，区别于多缸大排量机型的高功率取向，直列排布的四个气缸在缸体上沿曲轴轴向一字排开，整体横向宽度更窄，对于前置前驱车型的机舱布局、跨骑摩托的车架中部安装空间都有更好的适配性，不需要为避让动力总成额外调整转向机构、悬挂摆臂的布置路径。从实际做功逻辑来看，四个气缸按照固定点火顺序交替完成进气、压缩、做功、排气冲程，相比单缸、双缸机型，曲轴转动过程中的动力输出断点更少，运转平顺性有明显提升，同时因为单缸容积更小，活塞往复运动的惯量更低，泵气损失也能控制在更低水平，日常通勤工况下的燃油消耗表现更优。

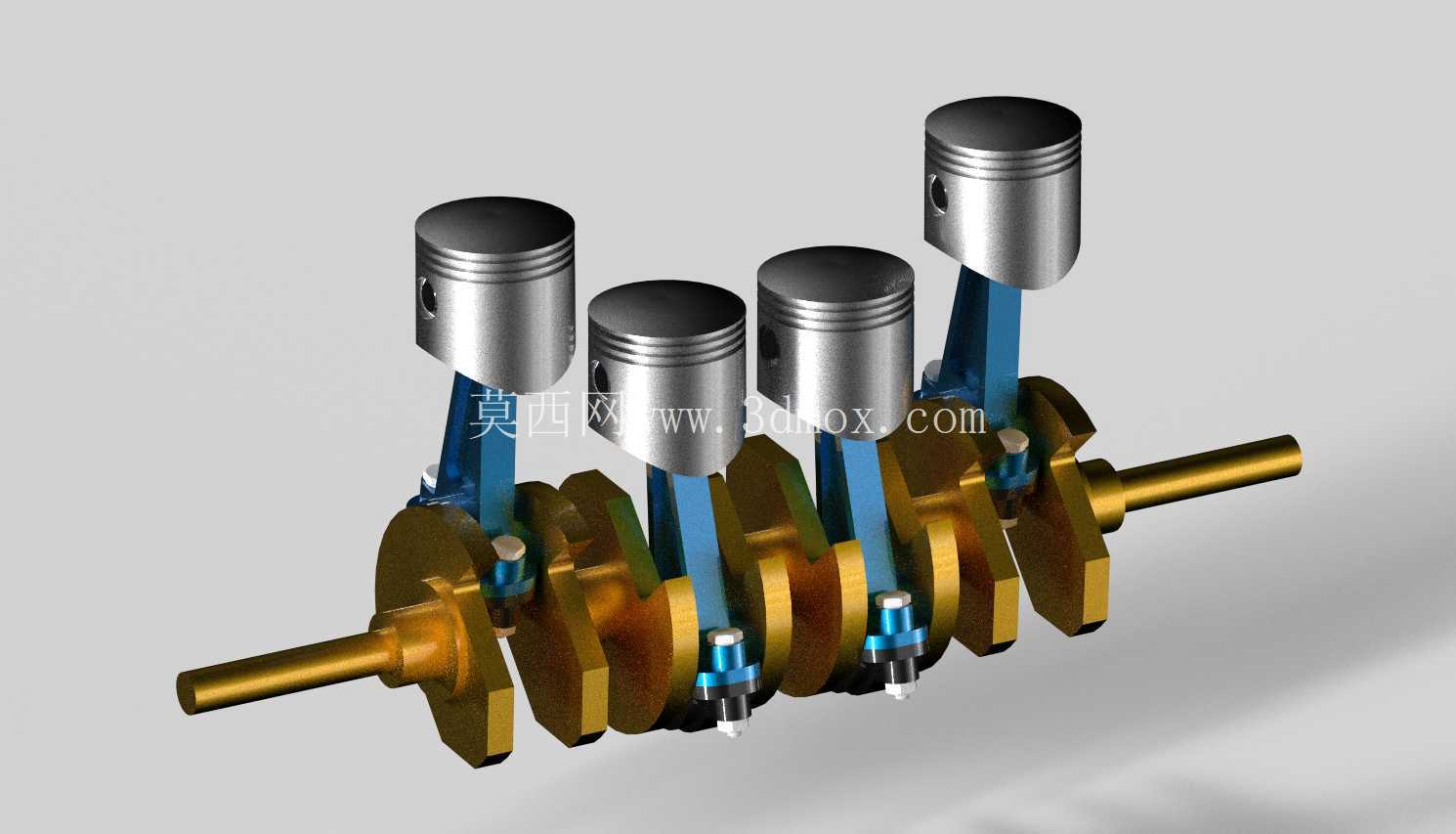

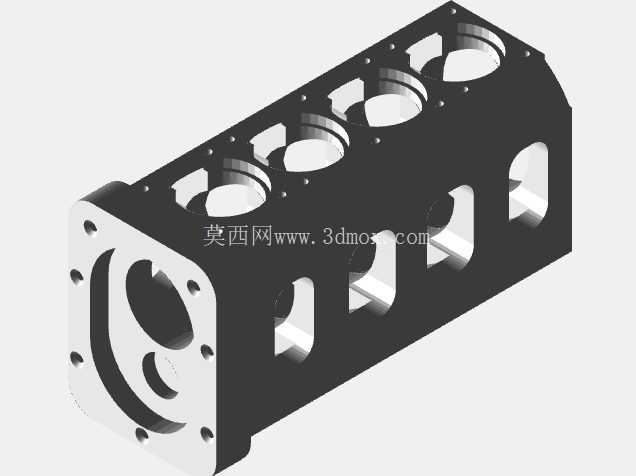

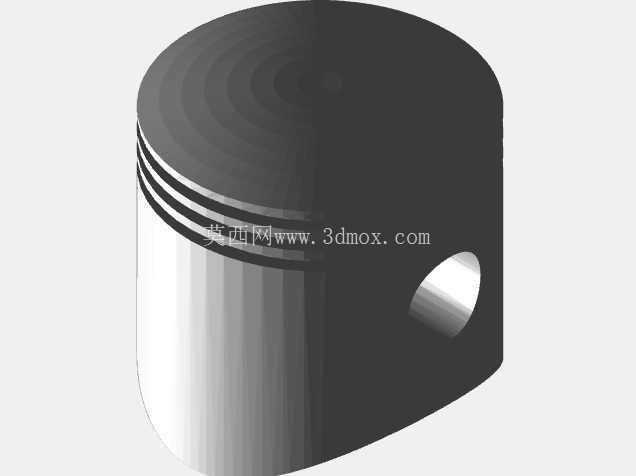

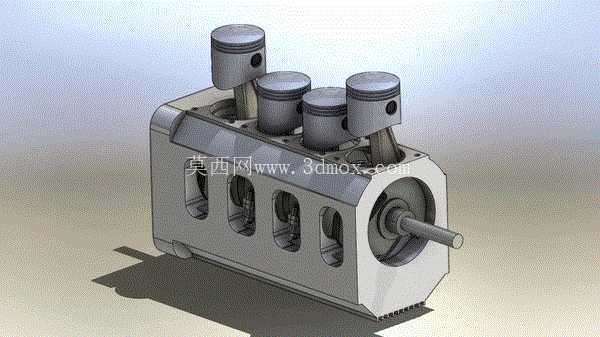

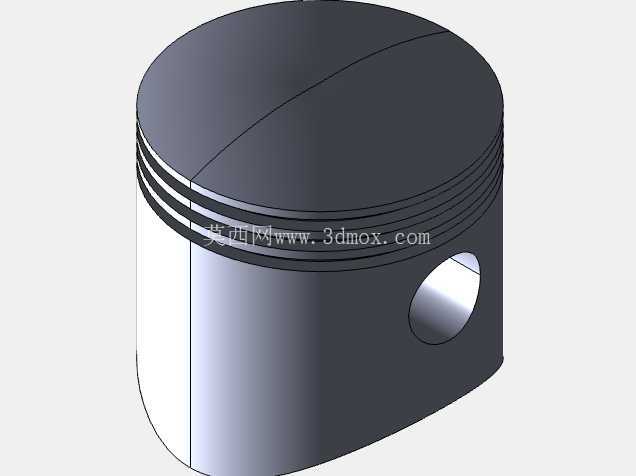

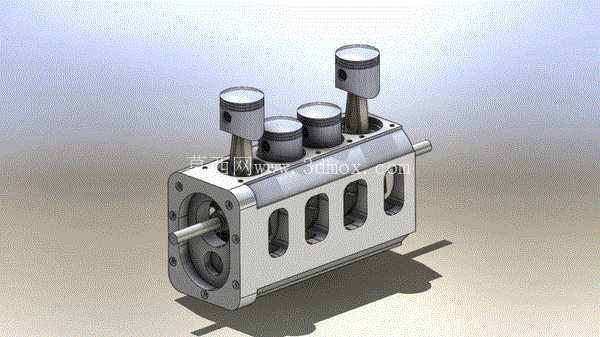

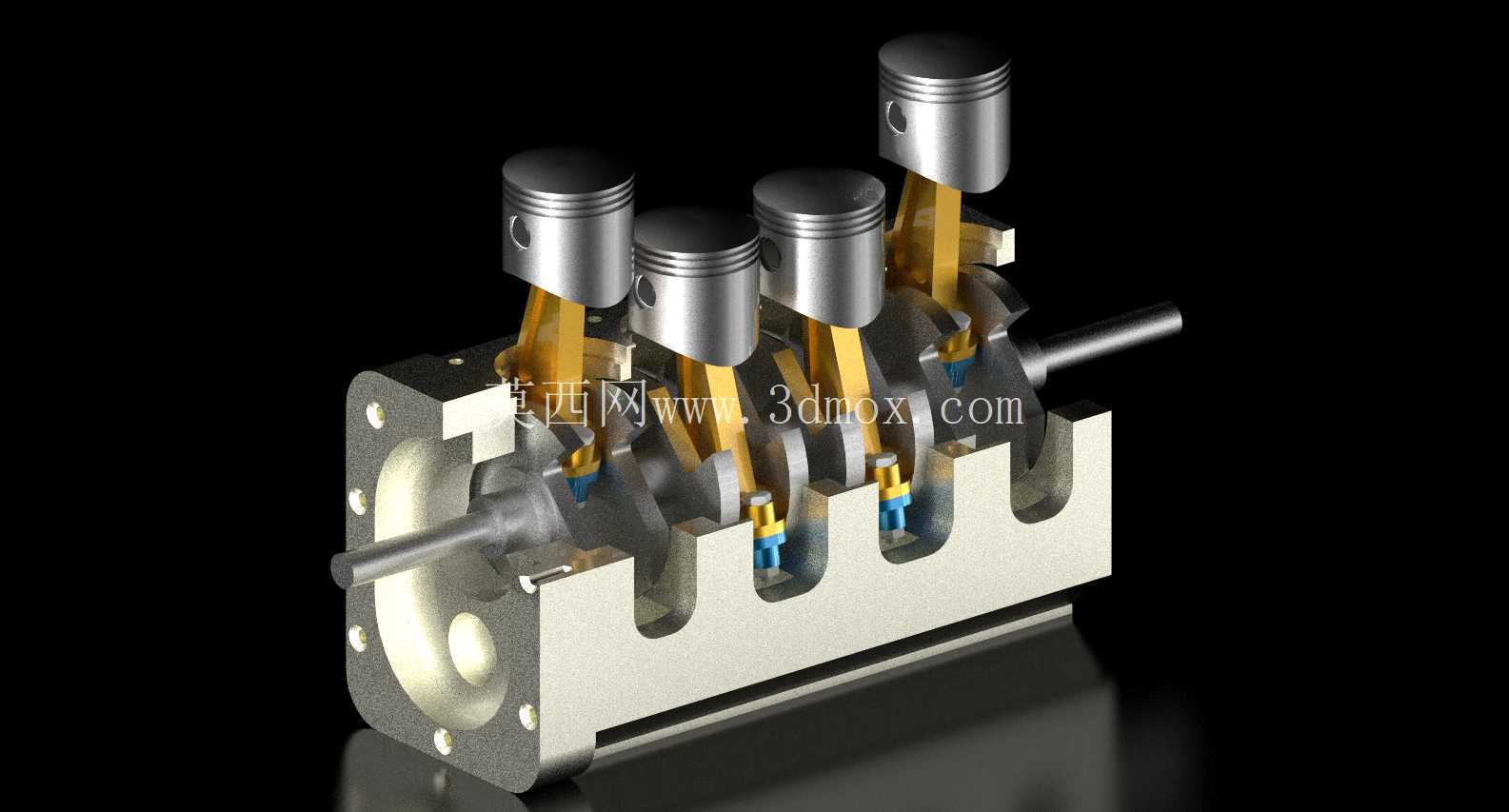

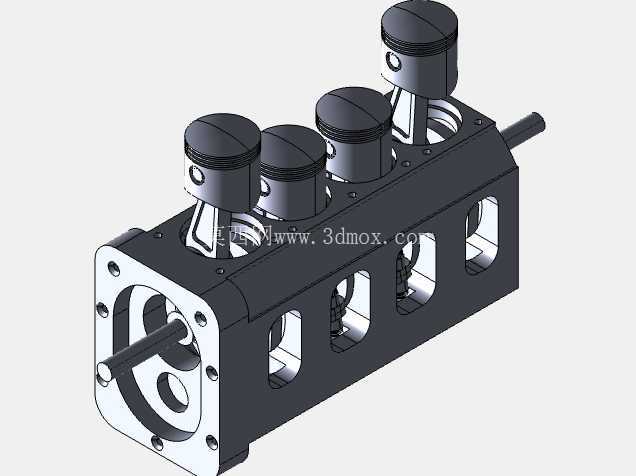

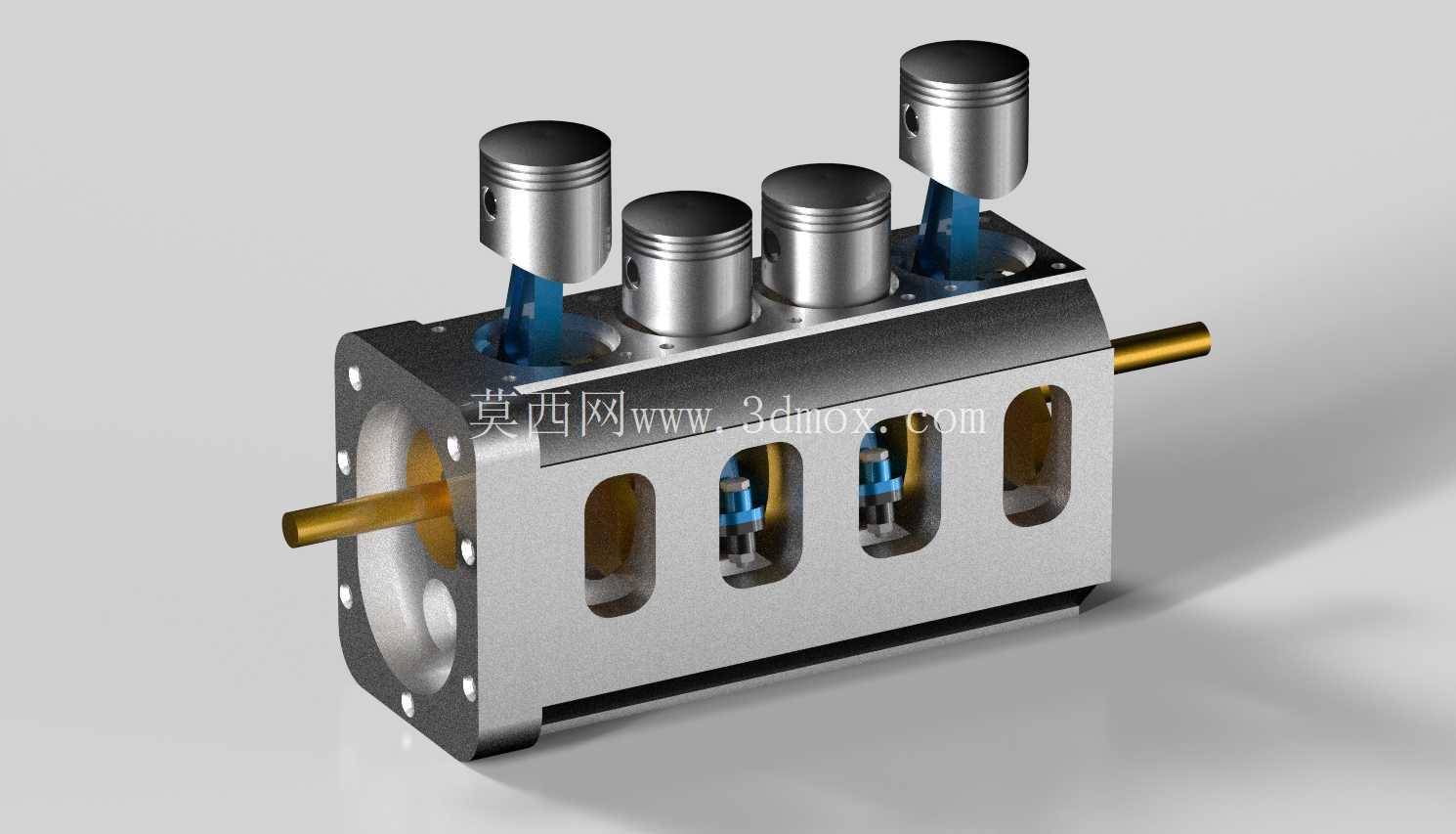

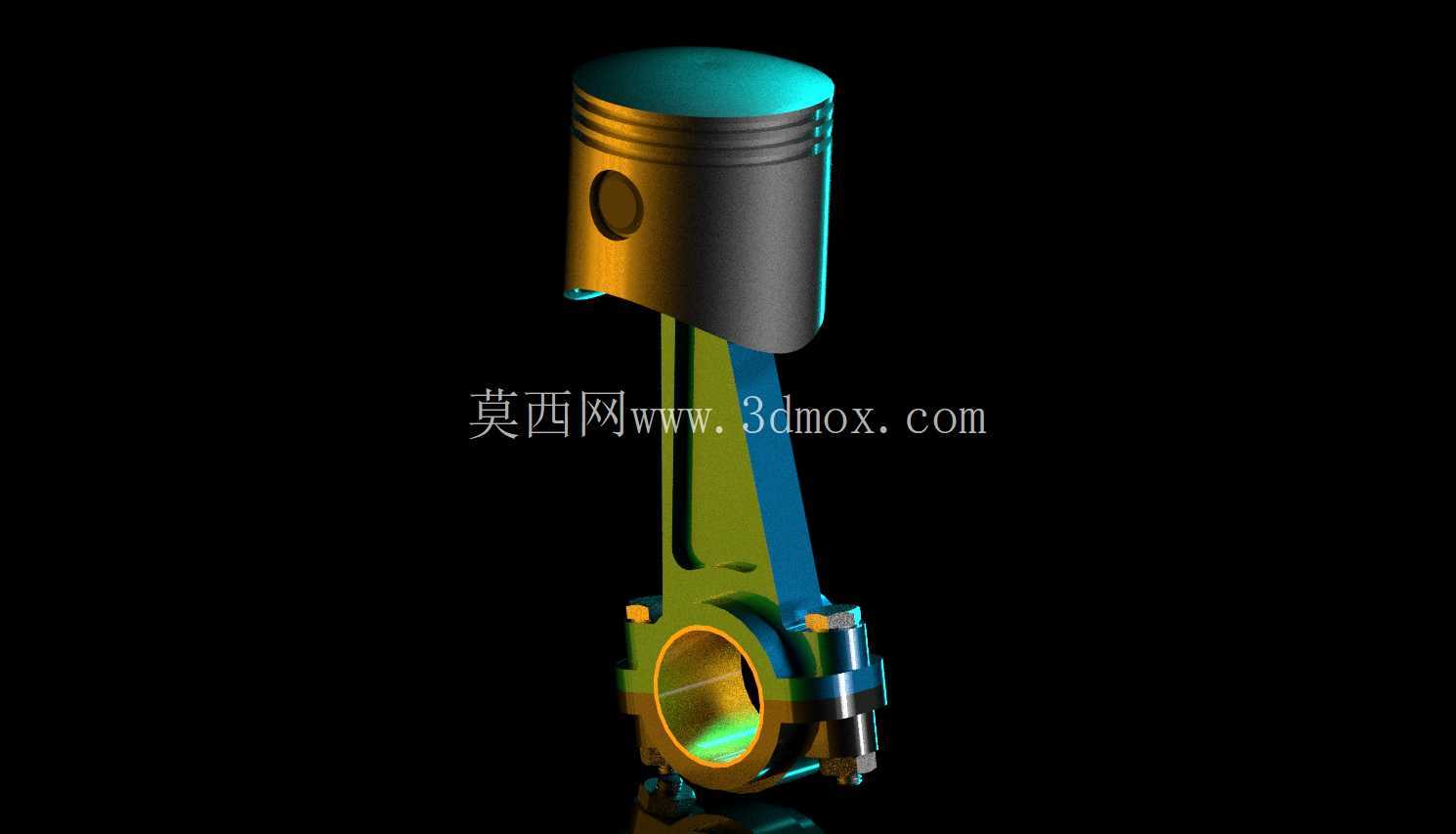

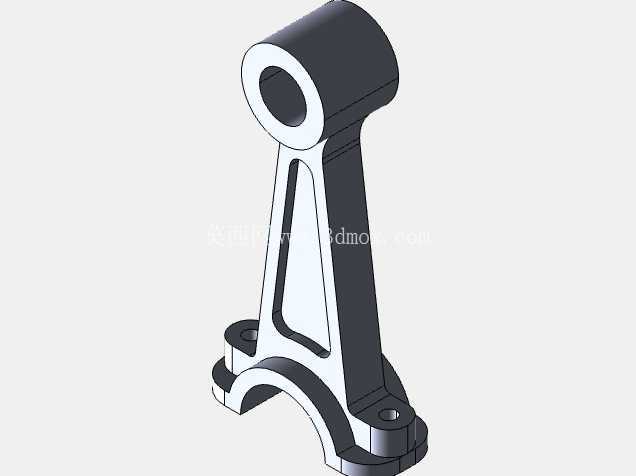

　　结构设计层面，这套组件完整还原了曲柄连杆机构的运动配合关系，缸体侧面开设的长圆形镂空窗口，一方面是为了直观展示曲轴转动带动活塞上下往复的运动过程，方便做运动学干涉校验，另一方面在实际量产机型中，这类开孔位置会对应安装缸套冷却水道的密封盖板、机油喷淋润滑的检视结构，建模过程中需要严格控制活塞销与连杆小头、连杆大头与曲轴曲柄销的配合间隙，既要保证运动过程中无卡滞，也要避免间隙过大导致运转过程中出现敲击异响。缸体前端的输出轴端预留了正时机构、水泵驱动轮的安装位，后端则对应飞轮与离合器的连接法兰，安装边界上需要保证曲轴中心线与变速箱输入轴中心线的同轴度公差控制在合理范围，避免动力传递过程中出现额外的径向载荷，加速轴承磨损。

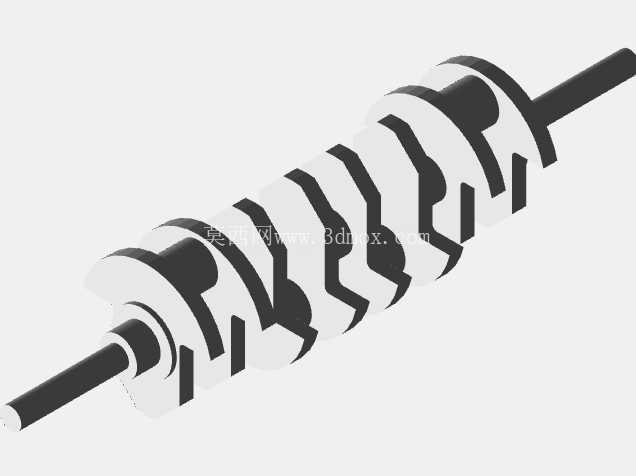

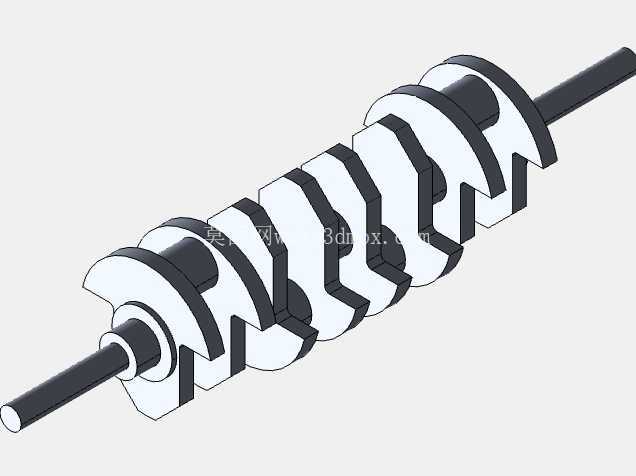

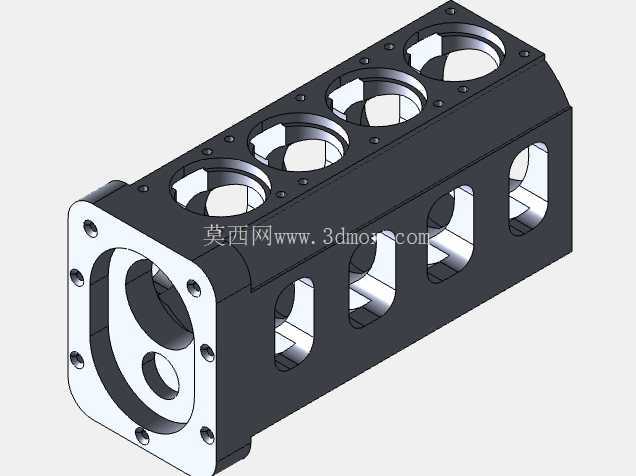

　　从建模的工程实用性角度出发，这套结构在做运动仿真时，可以通过给曲轴施加额定转速驱动，直观观测不同点火顺序下活塞的运动相位差，校验活塞在上止点位置时与气门的避让间隙，避免实际装配后出现活塞顶气门的严重故障。缸体上部的四个气缸孔加工精度要求较高，珩磨后的网纹需要保证活塞环的密封性能，减少做功过程中的燃气下窜，同时为活塞往复运动提供均匀的润滑条件。曲轴的平衡块设计需要匹配活塞连杆组件的往复惯量，抵消高转速下的一阶、二阶振动，降低整机运转时的振动传递，提升驾乘舒适性。这类直列四缸结构的整体外形尺寸紧凑，横向长度通常控制在400毫米以内，高度不超过300毫米，对于1.0升到1.6升排量区间的动力总成来说，安装固定点通常布置在缸体两侧的机脚位置，需要与整车副车架的悬置软垫配合，过滤运转过程中的振动传递到车架。在做配套设计时，还需要考虑进排气歧管在缸体侧面的安装空间，预留出火花塞、喷油器的拆装操作间隙，保证后期维保过程中不需要额外拆解过多周边附件就能完成常规易损件的更换。整个组件的运动配合逻辑完全还原实际内燃机的工作过程，将化学能燃烧释放的热能通过活塞连杆的往复运动转化为曲轴旋转的动能输出，整套结构的建模精度可以直接用于教学演示、运动原理验证，也能作为新机型开发初期的结构参考框架，帮助设计人员快速梳理曲柄连杆机构的布置逻辑，校核各运动部件的运动包络，避免后续详细设计阶段出现结构性的干涉问题。
