九臂旋转式秸秆搂集铺放作业设备

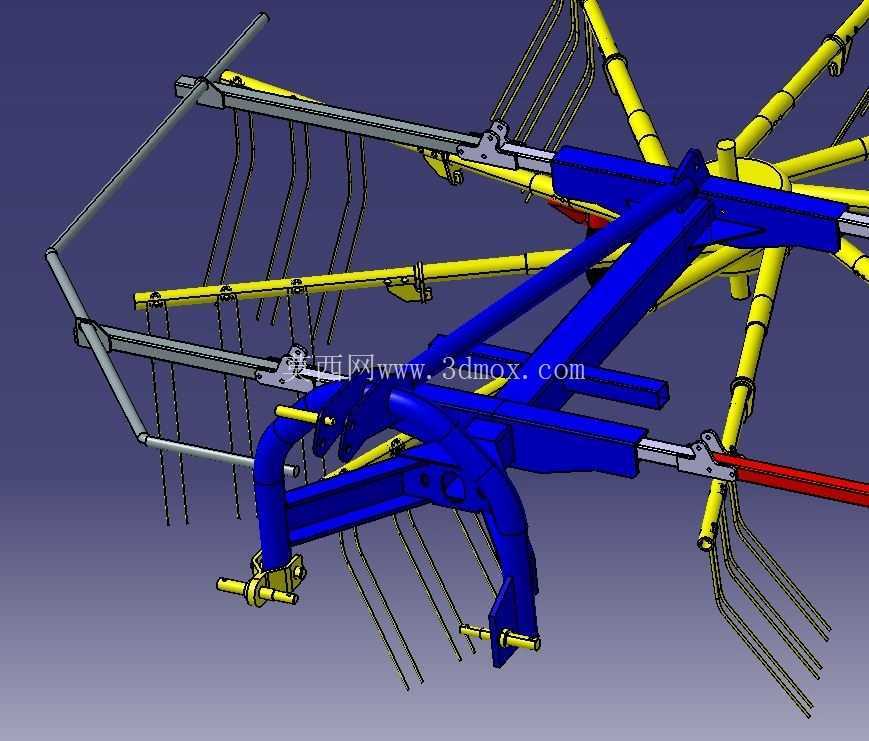

　　这款九臂结构的田间秸秆处理设备，主要应用于旱作农田、草场的作物秸秆、晾晒牧草的搂集与铺条作业，适配麦类、水稻、玉米等作物收获后的秸秆归集场景，也可用于天然草场、人工种植草场的干草翻晒后收拢作业，为后续秸秆打捆、青贮收储、离田转运环节提供规整的物料条铺，减少人工收拢的作业强度，提升农牧区秸秆与牧草收储的整体作业效率。设备采用悬挂式挂载结构，可直接匹配常规马力段的轮式拖拉机后悬挂系统，挂接点尺寸符合农用拖拉机三点悬挂的通用安装规范，作业时通过拖拉机后输出轴传递动力，驱动中心回转机构运转，无需额外配置独立动力源，适配多数现有农用动力设备的挂载接口，降低农户与农机服务主体的设备适配成本。从结构设计逻辑来看，

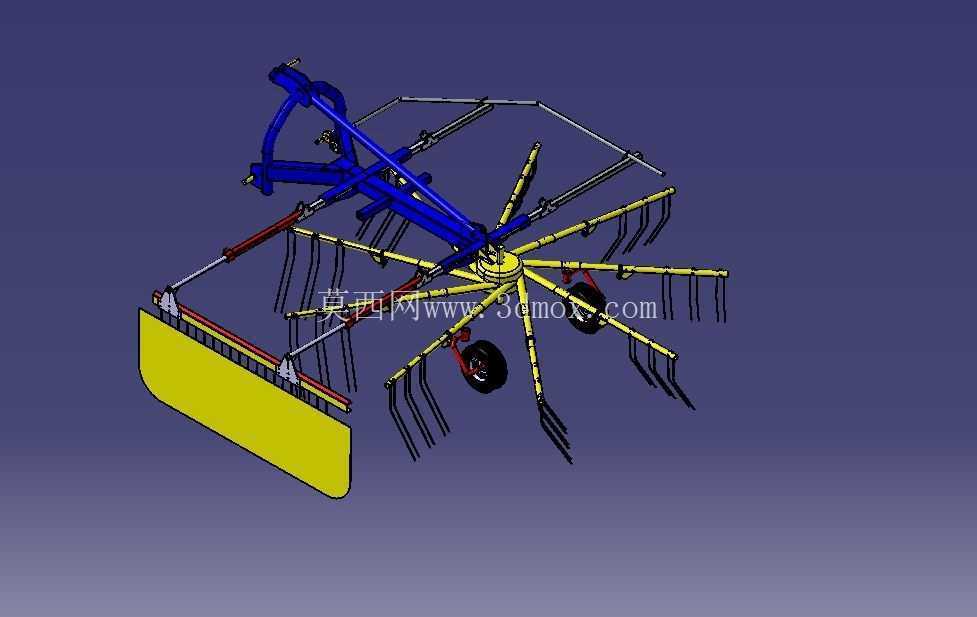

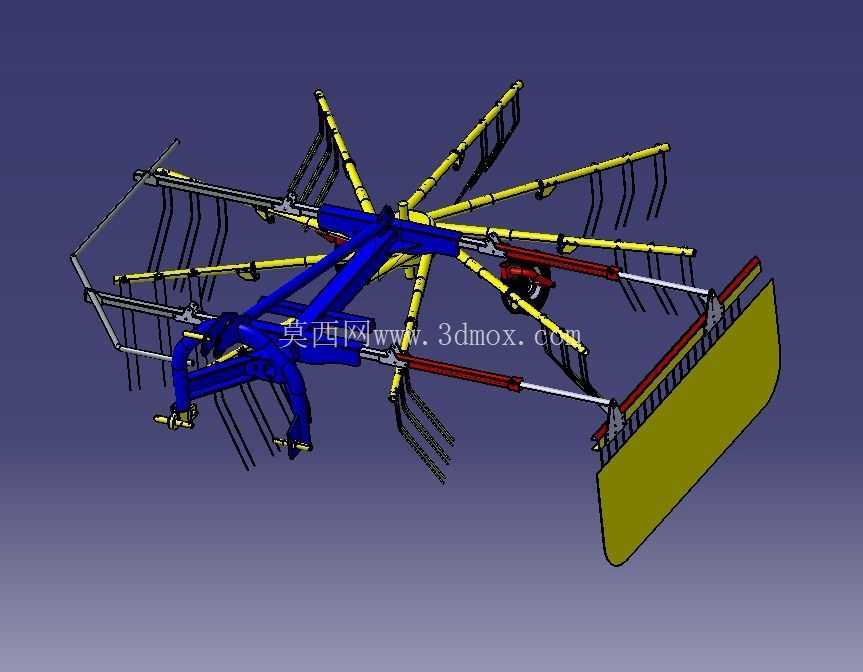

　　九根辐射状布置的作业臂是核心作业单元，每根臂端配置弹性搂齿组件，搂齿采用弹簧钢材质加工，齿端做圆弧钝化处理，作业时既能保证插入秸秆层、草层的抓取力度，又能避免过度刮带表层土壤，减少搂集物料中的含土量，保证后续秸秆饲料化、原料化利用的物料洁净度。回转盘采用辐条式轻量化设计，在保证整体结构刚度的前提下降低回转部分的自重，减少动力传输过程中的无用功损耗，臂长经过匹配计算，单圈作业覆盖宽度适配常规农田垄距，作业时不会出现漏搂区域，也不会因幅宽过大导致拖拉机轮辙碾压已收拢的物料。设备前端配置的弧形挡料板，采用耐磨钢板弯折成型，安装角度可通过侧边的调节螺杆进行调整，作业时可将搂齿带起的秸秆、牧草引导至设备侧方，形成连续均匀的物料条铺，

　　挡料板下缘与地面预留合理间隙，避免作业过程中刮碰田块凸起、田埂造成结构变形。行走支撑轮采用可调高度的安装支架，可根据田间留茬高度、草层厚度调整整机作业离地间隙，适配不同作业场景的高度需求，支撑轮配置橡胶充气轮胎，在田间行走时具备一定的缓冲能力，减少硬质路面转运、田间过埂时的结构冲击。从安装边界来看，设备整体横向作业幅宽匹配中小马力拖拉机的后悬挂承载能力，纵向安装尺寸不会超出拖拉机后端的安全回转半径，道路转运时可将作业臂调整至收拢状态，整机宽度符合乡村道路通行的尺寸要求，无需额外拆解即可完成跨地块转运。设计过程中针对回转部位的润滑做了集中式油嘴布局，日常保养时无需逐个部位拆解注油，可在停机状态下快速完成各铰接点、回转支承的润滑维护，

　　减少设备保养的时间成本。搂齿采用快拆式安装结构，单个齿片磨损后可单独更换，无需整根作业臂拆解，降低设备使用过程中的易损件更换成本。作业时的回转转速可通过拖拉机动力输出轴的转速进行匹配调整，针对轻质的麦草、稻草可适当降低转速减少物料抛散，针对较重的玉米秸秆、高秆牧草可适当提升转速保证搂集力度，适配不同物料的作业特性。设备的主承重梁采用矩形钢管焊接成型，焊接部位做坡口处理保证焊透强度，整体焊接后做抛丸除锈处理再进行喷涂，提升田间潮湿环境下的防锈能力，延长设备的户外使用寿命。各铰接点配置耐磨衬套，减少作业过程中铰接部位的磨损量，长期使用出现间隙后可通过更换衬套恢复装配精度，无需更换主体结构件。
