电源变压器组装焊接专用固定工装

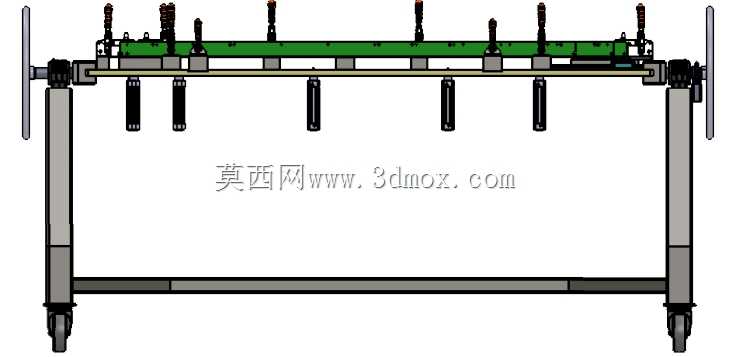

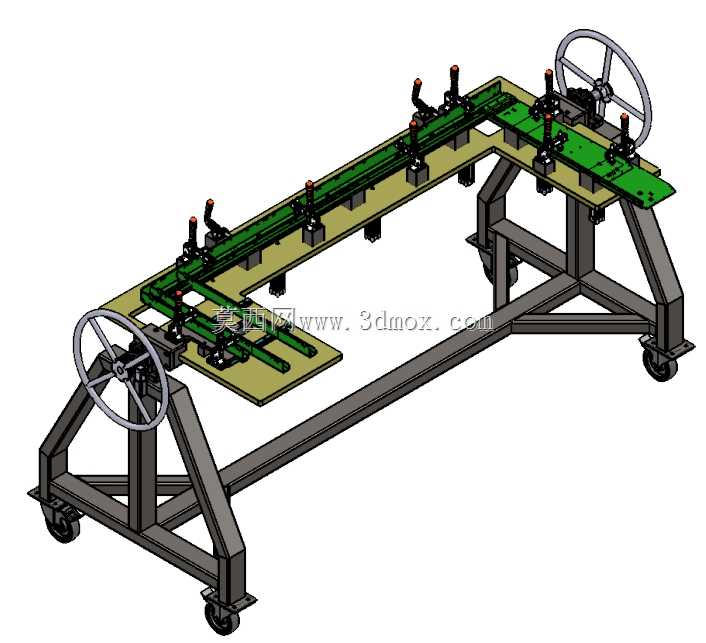

　　在电源变压器的批量生产环节，绕组引线与接线端子的焊接工序一直是影响产品一致性的关键节点，传统手工夹持固定的方式不仅定位精度差，焊接过程中工件移位极易导致虚焊、焊偏等质量问题，操作人员长时间手持工件也容易被焊渣飞溅烫伤，这款焊接固定装置正是针对这类生产痛点开发的专用工装。从结构布局来看，该工装采用三角支撑式落地机架设计，底部配置万向脚轮，方便在不同焊接工位之间灵活转场，机架主体采用型钢焊接成型，整体重心偏低，即便操作人员转动手轮施加较大扭矩，机架也不会出现侧翻或晃动，安装时仅需保证脚轮与地面完全接触，无需额外打膨胀螺栓固定，适配车间内灵活调整生产线布局的需求。

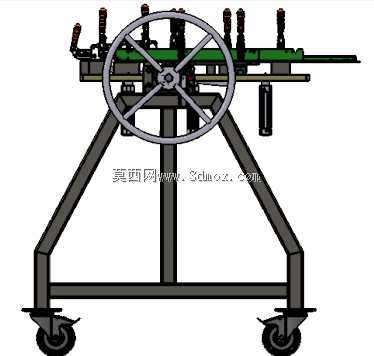

　　工装的核心作业面为水平布置的工件装夹平台，平台上预留多组可调节的定位压块安装位，能够适配不同规格尺寸的电源变压器铁芯与绕组组件，装夹时可根据工件的实际外形调整压块位置，通过快速夹钳实现工件的压紧固定，避免焊接过程中工件出现轴向或径向窜动，保证焊枪的作业轨迹始终对准焊缝位置。平台一侧配置大直径手动操作手轮，手轮与平台下方的转轴机构直连，操作人员无需挪动工件，仅需转动手轮即可带动装夹完成的变压器整体旋转，能够快速切换不同的焊接作业面，无需反复松夹调整工件位置，大幅减少装夹辅助时间，手轮轮缘做滚花处理，即便操作人员佩戴劳保手套也能稳定施力，不会出现打滑问题。

　　手轮转轴位置设置阻尼锁紧结构，当平台旋转到目标焊接角度后，可通过侧边的锁紧手柄锁定转轴位置，避免焊接过程中平台自行转动，保证焊接角度的稳定性，针对不同重量的工件，还可调整阻尼结构的预紧力，兼顾转动灵活性与锁紧可靠性。工装的装夹组件做了绝缘隔热处理，压块与工件接触的位置采用耐高温绝缘材料，既可以避免焊接电流通过工装机架泄放影响焊接质量，也能防止焊接高温传导至机架导致操作人员误触烫伤，压块的压紧面做仿形设计，与变压器外壳的接触面积更大，夹紧力分布均匀，不会因为局部压力过大导致变压器外壳变形或绕组绝缘层破损。

　　从安装边界来看，该工装整体占地尺寸适配常规焊接工位的空间要求，操作人员站在工装正面即可完成装夹、转动、焊接全流程操作，无需额外预留过大的操作空间，机架下方预留足够的腿部空间，操作人员可以靠近作业面，减少俯身操作的疲劳感。在实际生产应用中，这类专用焊接固定工装主要用于中小型电源变压器的多面焊接工序，相比通用台钳固定的方式，它能够实现工件的360度旋转定位，一次装夹即可完成所有焊缝的焊接作业，有效减少重复装夹带来的定位误差，焊接质量的一致性能够得到明显提升，同时也能降低操作人员的劳动强度，避免手持工件带来的安全隐患。设计过程中充分考虑了车间的实际使用环境，整体结构没有复杂的传动部件，日常维护仅需定期给转轴位置加注润滑脂即可，无需专业人员进行复杂调试，普通一线操作人员经过简单培训就能熟练使用，工装的所有零部件均采用常见的标准型钢与标准件加工制作，加工制造成本较低，企业可以根据自身生产的变压器规格快速调整装夹平台的尺寸与压块位置，快速完成同类型工装的适配改型，满足多规格产品的共线生产需求。
