城市跨路斜拉式人行过街天桥结构

　　这套人行天桥结构方案面向城市主干道、快速路辅路、园区主干道以及大型交通枢纽周边的行人立体过街需求，核心作用是把地面人流与机动车流在竖向空间上完全分离，消除行人横穿多车道道路带来的信号灯等待延误与碰撞风险，在学校、医院、商圈、轨道交通站点出入口这类早晚高峰人流高度集中的区域，能够大幅提升路口通行效率，同时兼顾行动不便人群、推婴儿车以及携带大件行李行人的顺畅通行。

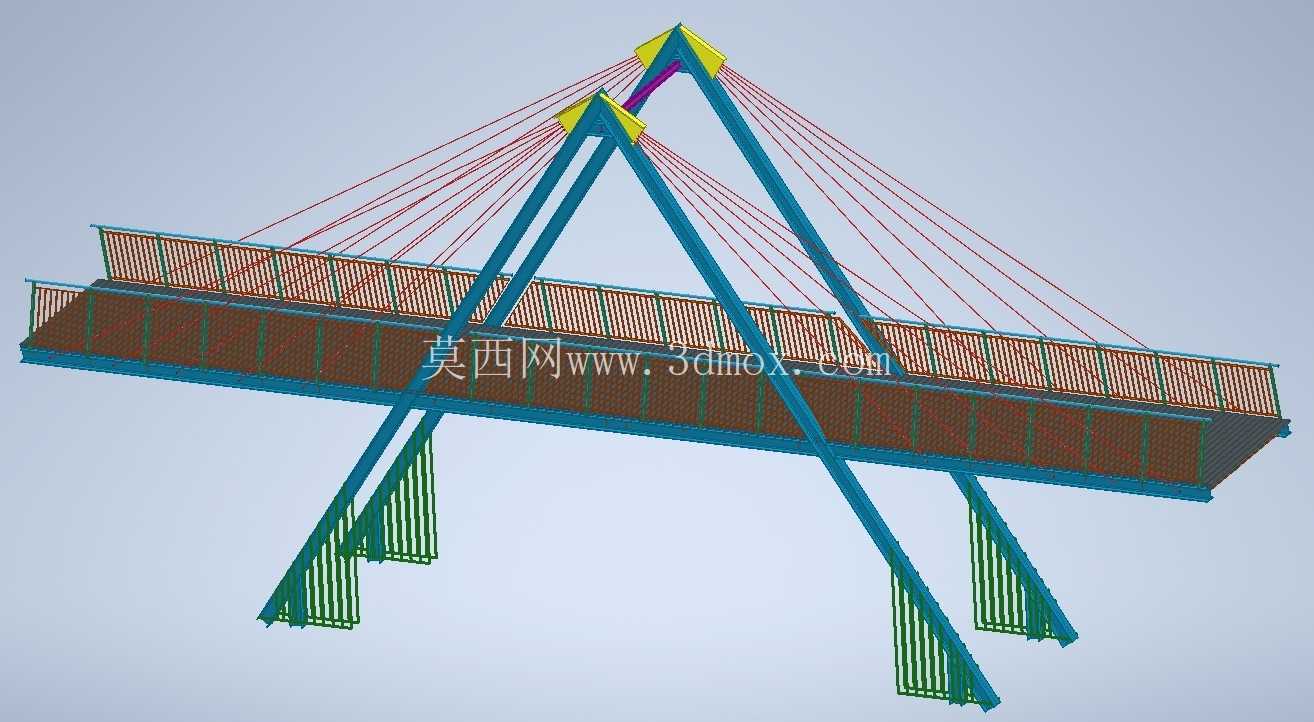

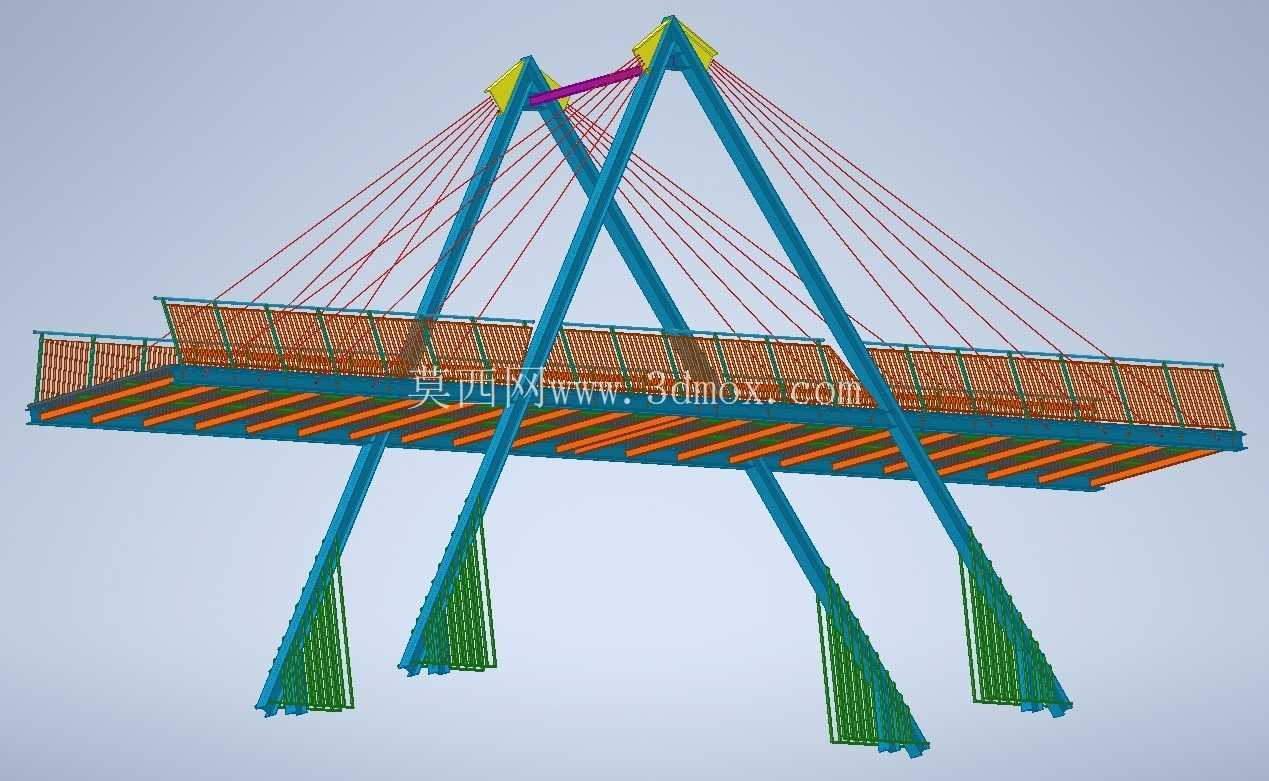

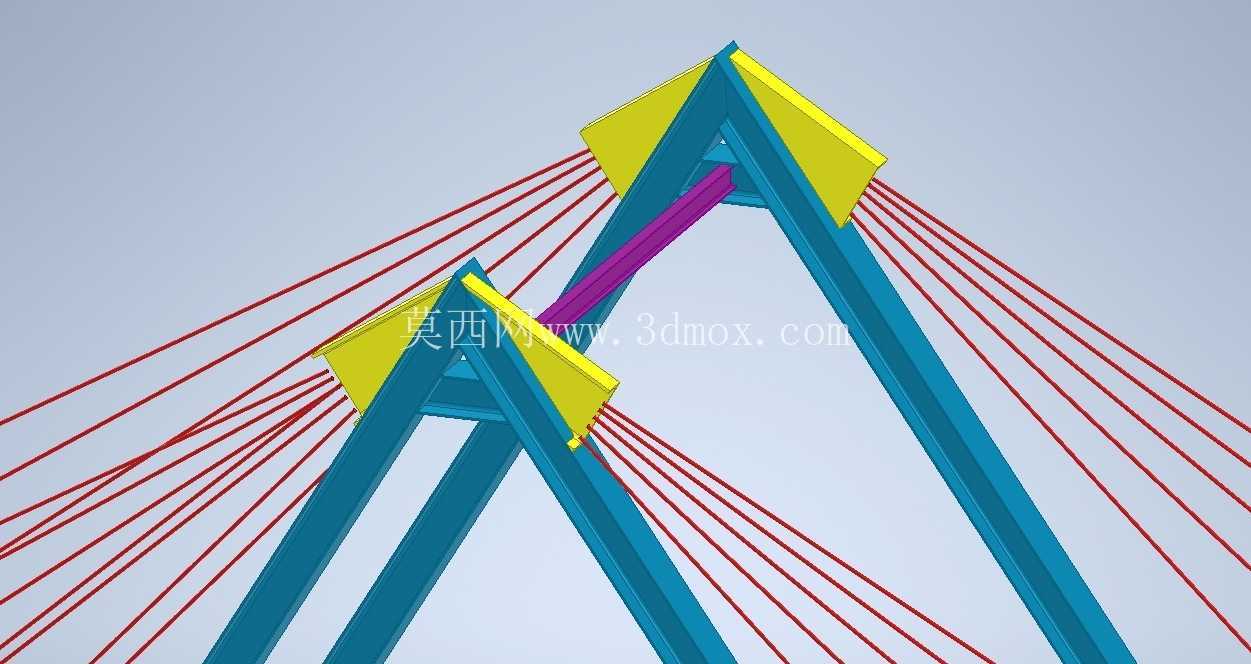

　　从整体受力体系来看，方案采用双A形斜拉桥塔搭配双侧扇形布置的拉索承载形式，桥塔采用倾斜交汇的格构式钢结构，两根主塔肢从桥面两侧的基础承台位置向上延伸，在桥面上方高位交汇形成三角形稳定构架，塔肢外侧设置醒目的黄色端部标识件，既可以在夜间对超高车辆起到警示作用，也能强化桥塔的轮廓辨识度。所有拉索从桥塔顶部的锚固节点呈放射状向下连接到桥面主梁的两侧吊点，拉索沿桥跨方向均匀排布，把桥面的恒载与行人活载逐层传递到桥塔，再由桥塔传导至下部基础，相比传统的满堂墩支撑梁式天桥，斜拉布局可以大幅减少桥面下方的桥墩数量，在跨越双向六车道甚至八车道的主干道时，不需要在机动车道中间设置落地墩，完全避免桥墩占用车道、干扰行车视线的问题。

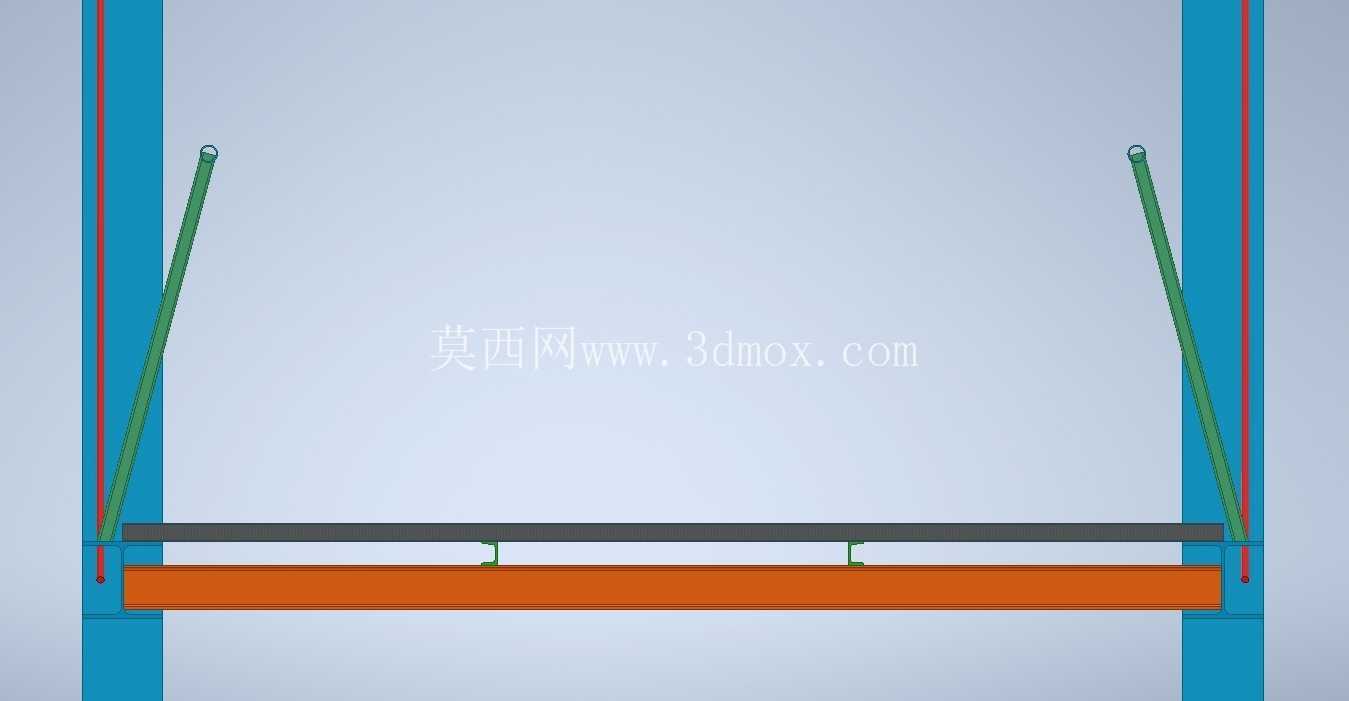

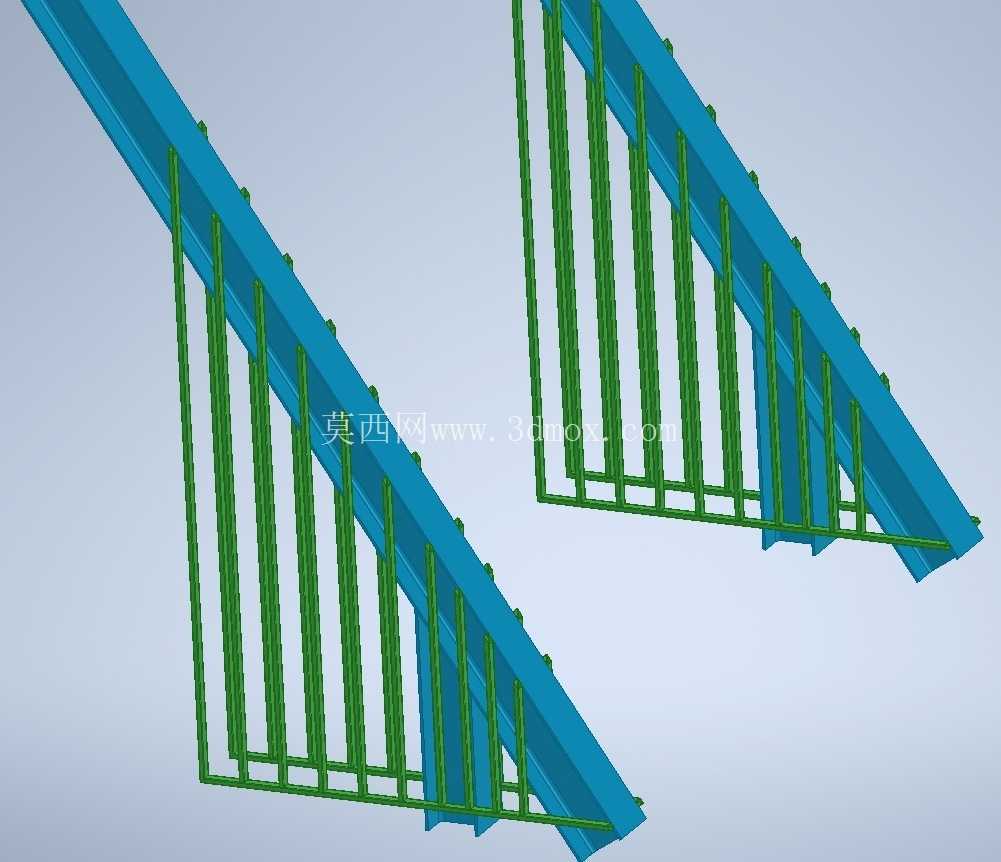

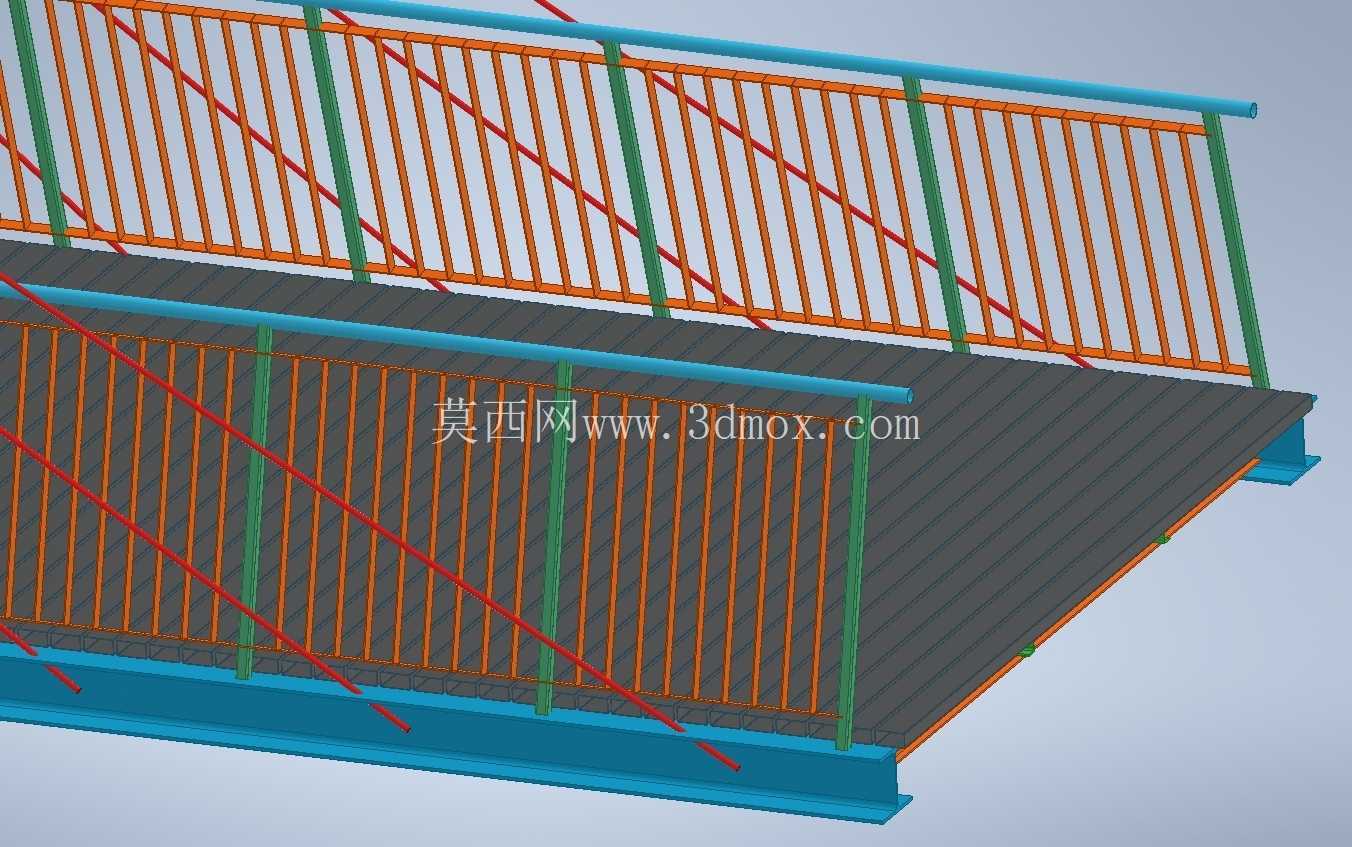

　　桥面主梁采用封闭箱型截面作为主承重梁，箱型截面的抗扭刚度大，在行人偏载、风荷载以及微小地震作用下都能保持桥面形态稳定，主梁顶面铺设防滑通行面层，两侧通长设置镂空格栅式防护围栏，围栏高度满足市政人行设施的安全防护要求，格栅间隙控制在安全范围内，既防止行人意外跌落，也不会遮挡行人和路面车辆的视线，同时镂空形式可以大幅降低横风作用在桥体上的风阻，减少强风天气下桥体的横向振动。桥体下方靠近道路两侧的位置设置了绿色的梯道与坡道衔接段，梯道采用踏步结构满足快速通行需求，配套的缓坡段可以兼容轮椅、婴儿车以及非机动车推行，梯道侧边同样设置连续扶手与防护栏，所有落地支撑腿直接锚定在道路两侧的硬质基础承台上，不需要侵入机动车道范围。

　　在设计思路上，这套结构优先考虑了大跨跨越能力与现场装配的可行性，所有桥塔分段、主梁节段、拉索锚固组件都可以在工厂内完成预制加工，运输到现场之后只需要进行节段拼接、拉索张拉与锚固固定，不需要在道路中间长时间搭设满堂支架，施工期间可以采用夜间分段吊装的方式，短时间占用车道即可完成主体合龙，最大程度降低施工对现有道路交通的影响。桥塔的A形构型本身具备极好的横向自稳定性，双侧斜向塔肢可以互相平衡横向水平力，不需要额外设置粗大的横向连系梁来抵抗侧倾，配合扇形排布的拉索，每一根拉索的拉力都可以根据桥面标高进行单独调整，在后期运维过程中如果出现桥面挠度变化，可以通过张拉调整拉索索力来恢复桥面线形，维护难度远低于混凝土连续梁天桥。

　　从安装边界条件来看，桥体的总跨径可以根据实际道路红线宽度进行适配调整，标准方案的跨中净空高度满足城市道路机动车通行限高要求，桥下可以正常通行公交、货运车辆等各类道路交通工具；桥体两侧的落地梯道布置在道路红线以外的人行道或者绿化退界区域，不需要额外拆迁周边建筑，桥塔基础的占地面积小，对路口地下管线的影响范围可控。结构的所有外露构件都做了分色涂装，不同功能部件采用差异化的颜色标识，既可以在三维校核阶段快速区分主梁、塔肢、拉索、围栏、梯道各个装配层级，检查构件之间是否存在干涉碰撞，也能在后期运营阶段方便巡检人员快速定位防腐涂层磨损、连接件松动的位置。拉索的锚固节点全部做了可检视设计，不需要破坏桥面铺装就可以定期检查锚具的紧固状态与防腐情况，围栏与主梁采用螺栓装配式连接，若局部构件被意外撞击损坏，可以单块拆卸更换，不需要对整段桥面进行动火作业。这套结构同时兼顾了通行功能性、结构安全性与施工便捷性，能够适配多种不同宽度的城市道路过街场景，也可以延伸应用到园区跨物流通道、景区跨山谷步道等同类人行架空跨越场景。
