低温流体输送用锥形阀座快速连接结构

　　在低温流体输送管路系统中，尤其是涉及低温燃料长期存储、转运的工况场景，管路连接部位的泄漏控制、对接效率一直是结构设计的核心难点。常规法兰连接、螺纹接头在低温环境下，受材料冷缩变形、密封件弹性衰减影响，容易出现密封失效问题，同时对接过程需要多组紧固件依次锁紧，作业效率低，无法满足应急加注、快速接驳的作业需求，这套锥形阀座快速连接结构正是针对这类工况开发的专用管路连接部件。

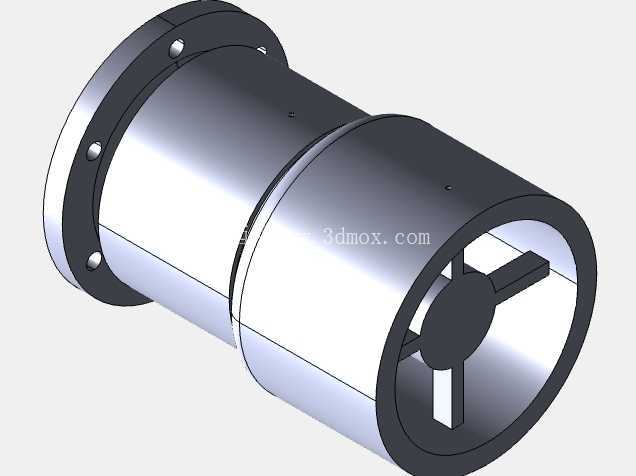

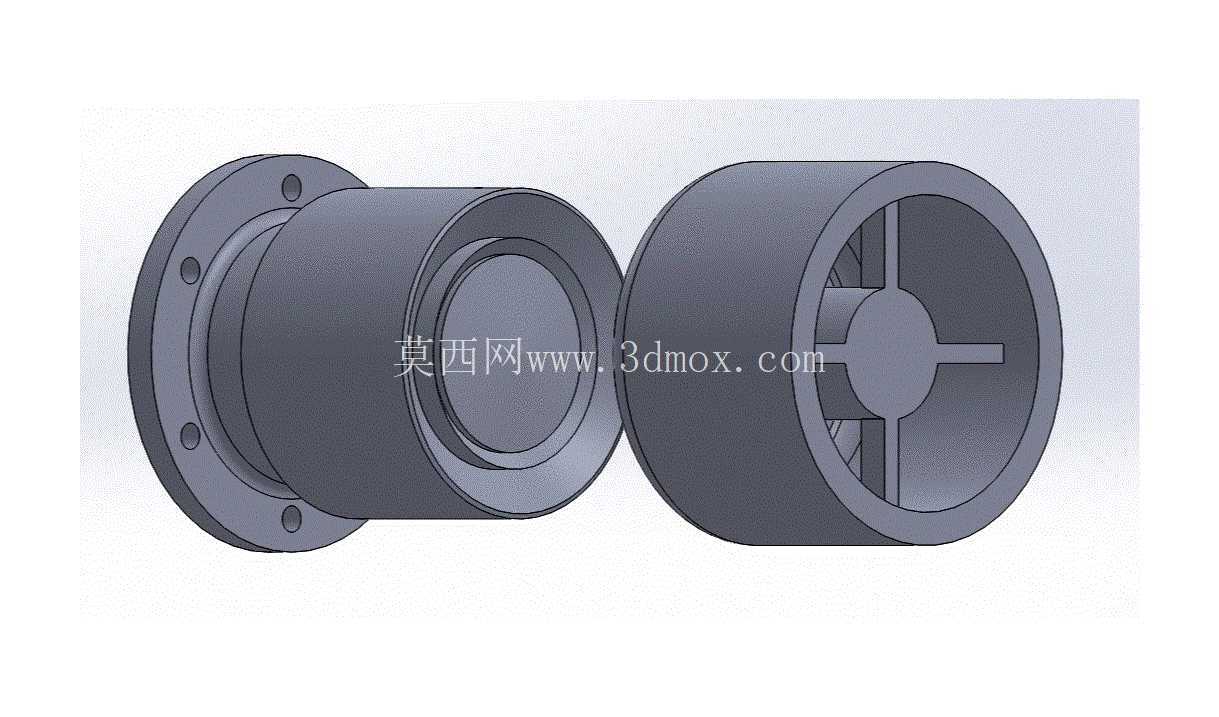

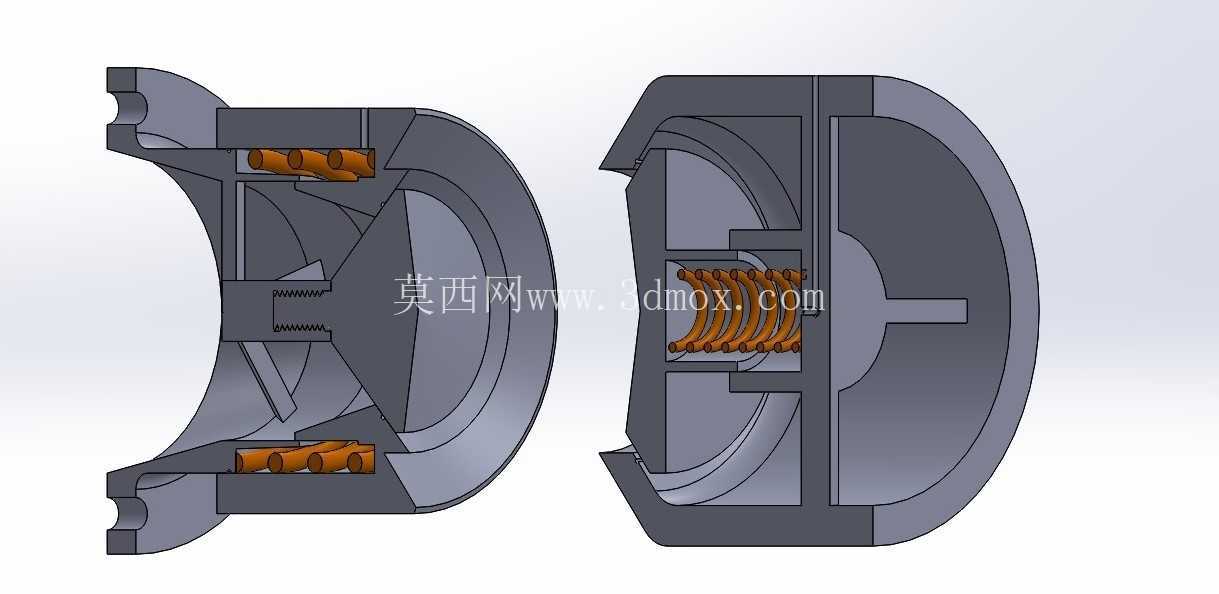

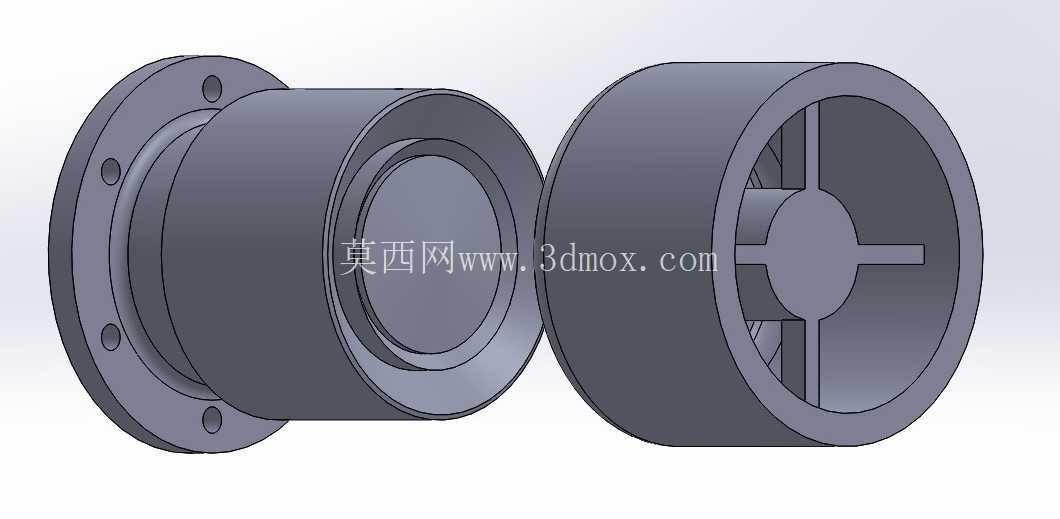

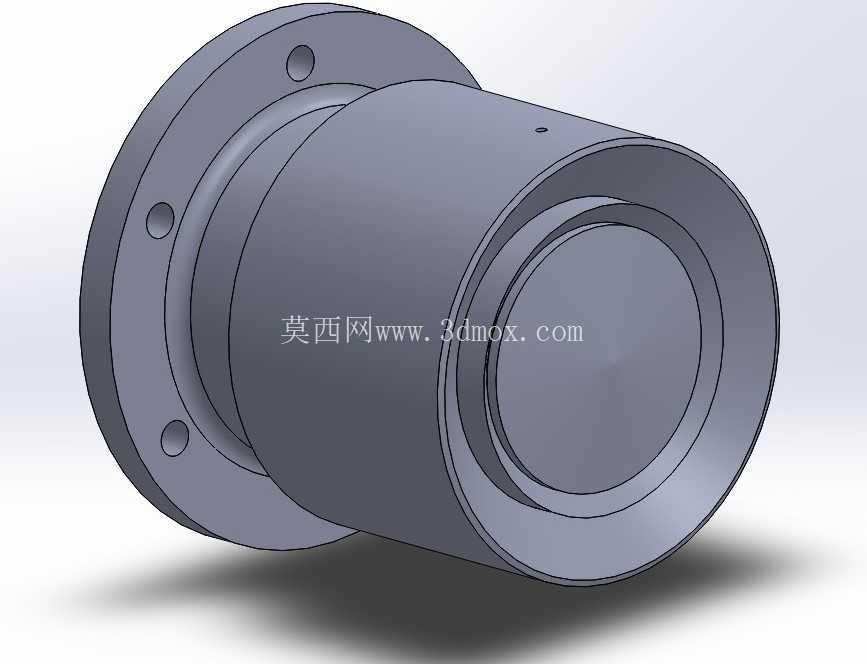

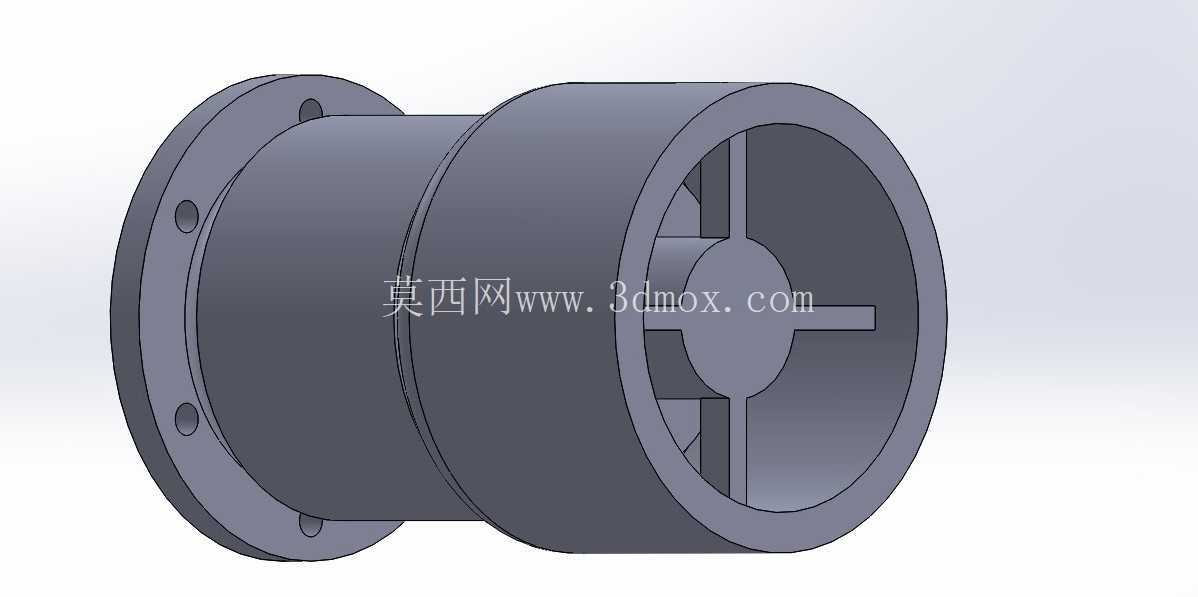

　　从实际使用场景来看，该结构主要适配低温流体管路的无泄漏快速对接需求，可应用于低温燃料存储装置与输送管路的接驳、低温流体转运设备的临时管路连接等场景，对接完成后可实现管路的通断同步控制，无需额外在连接端加装独立截止阀，减少管路系统的泄漏点数量。连接结构采用分体式设计，分为公端对接体与母端承口体两个核心部分，公端外侧设置带安装孔的法兰盘结构，可通过螺栓预先固定在待连接的设备端或固定管端，法兰盘上的安装孔沿圆周均布，适配常规管路法兰的安装孔距标准，无需对现有设备端的安装接口做特殊改造即可完成预装。

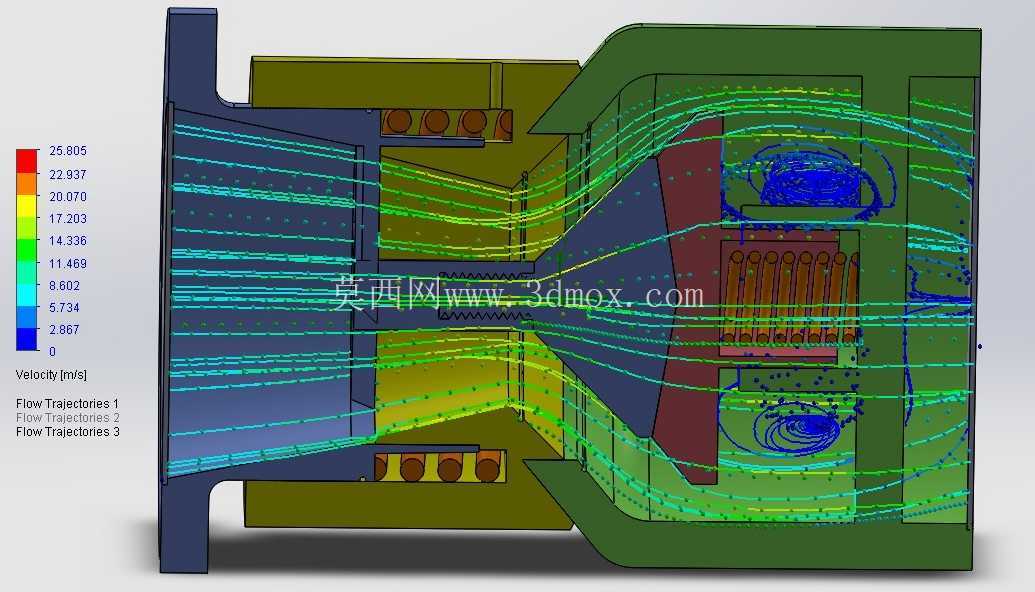

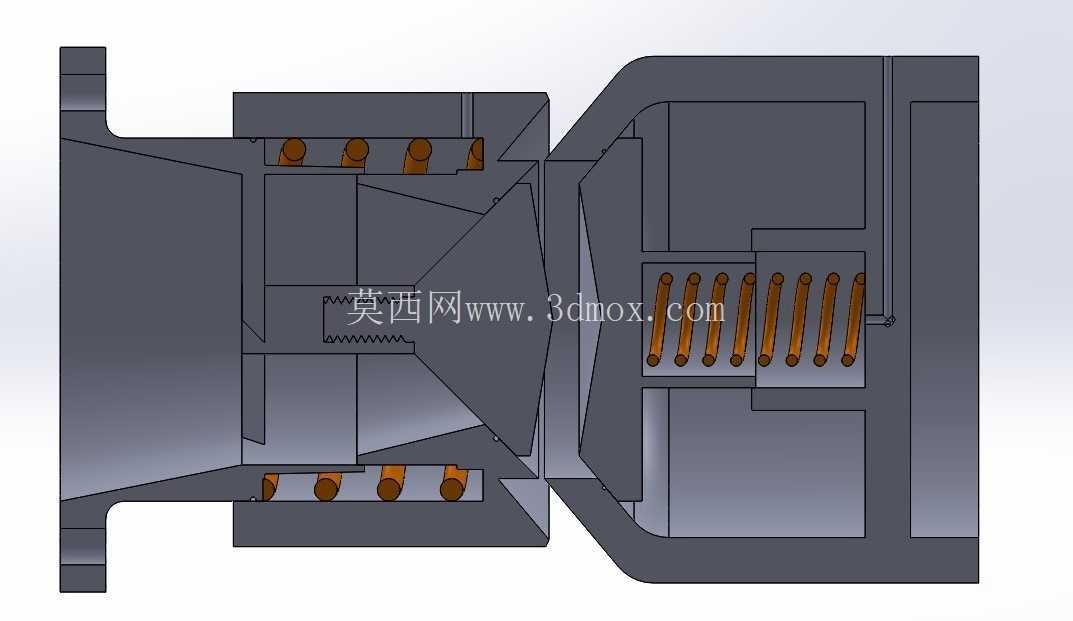

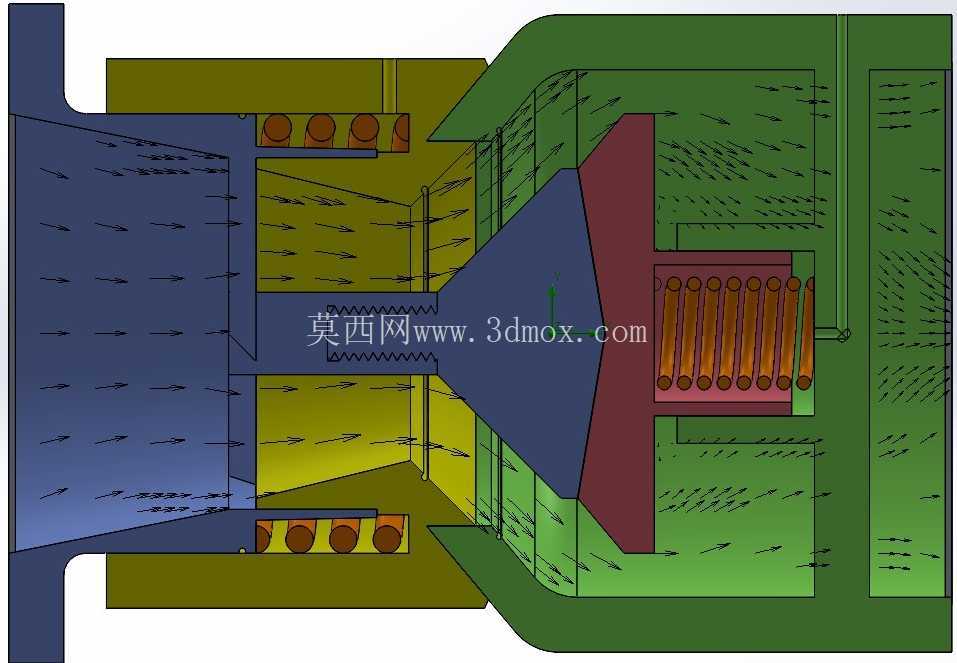

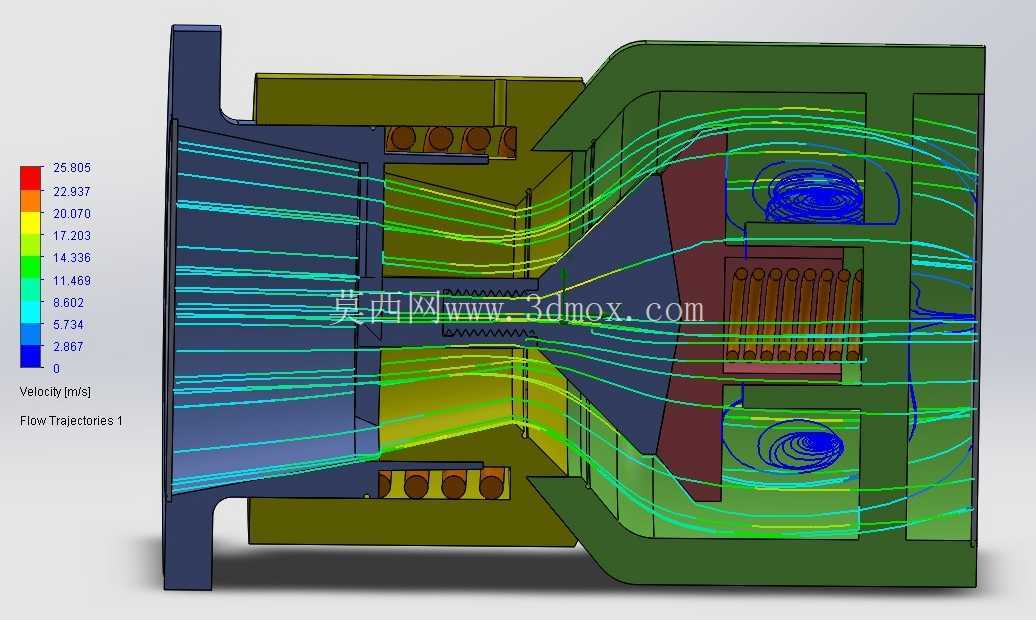

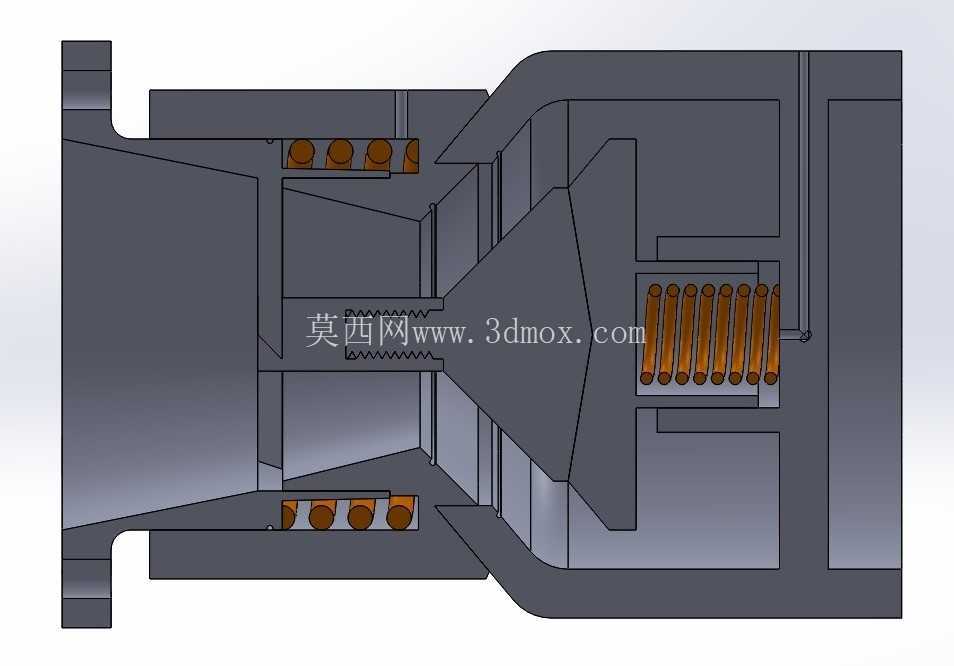

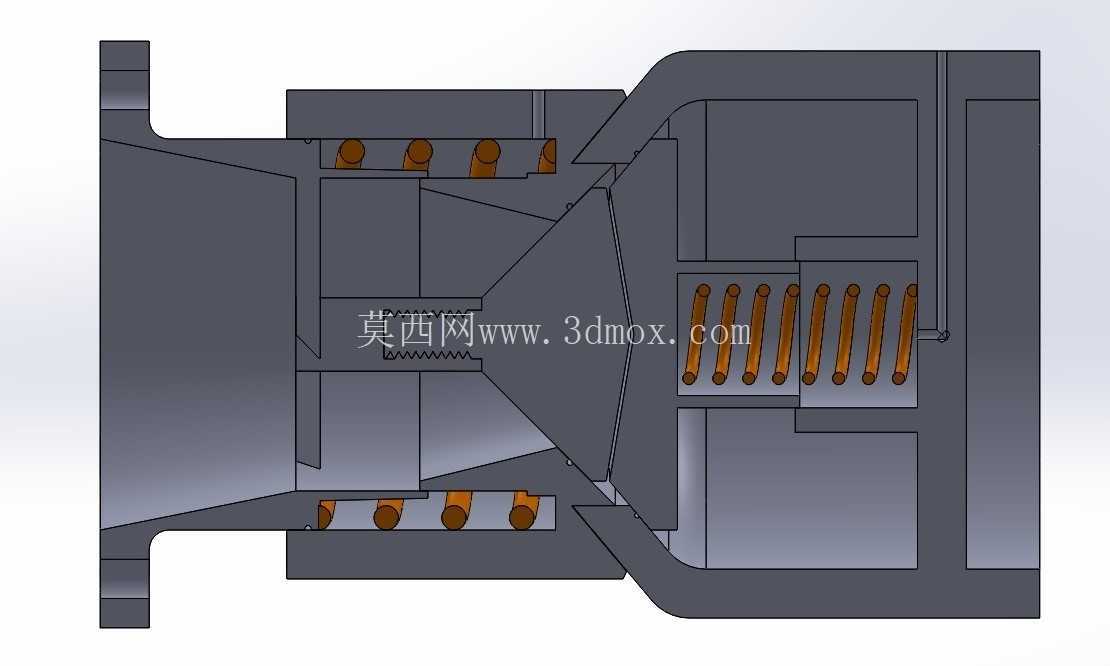

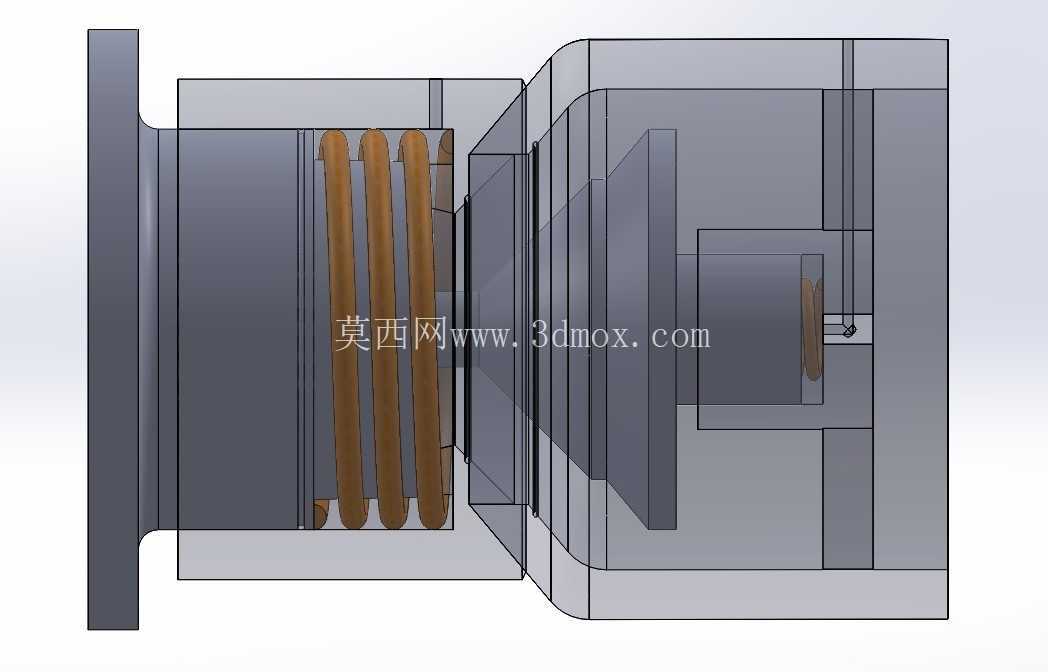

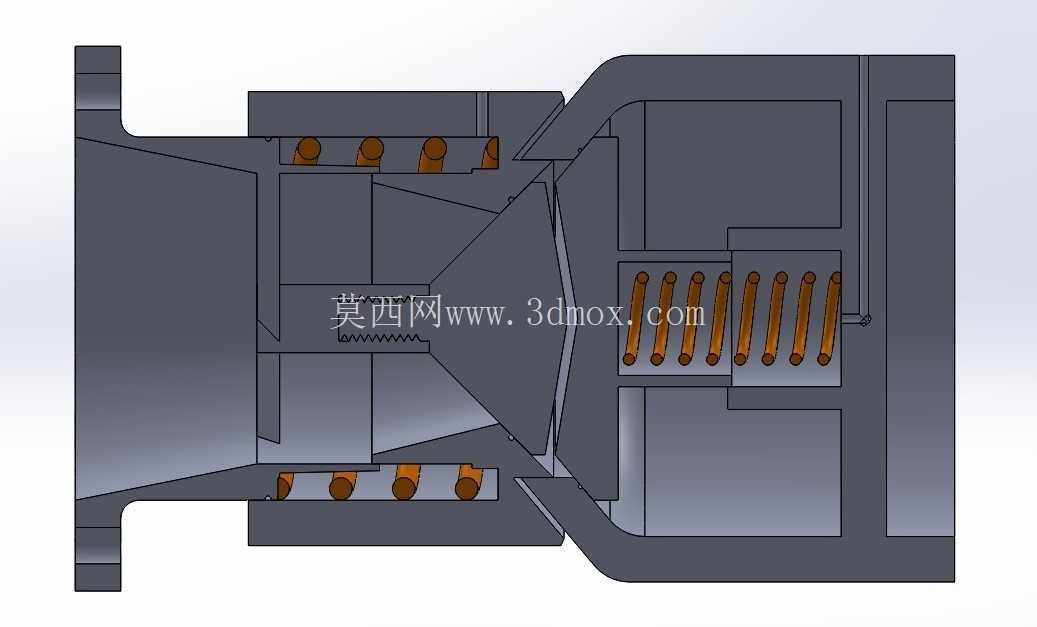

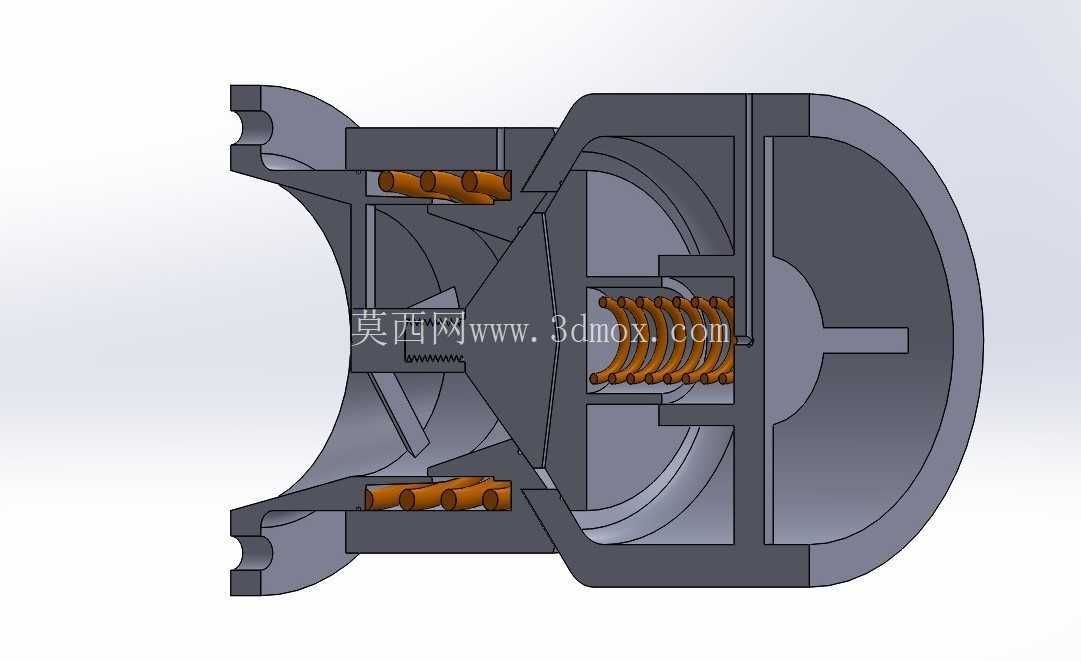

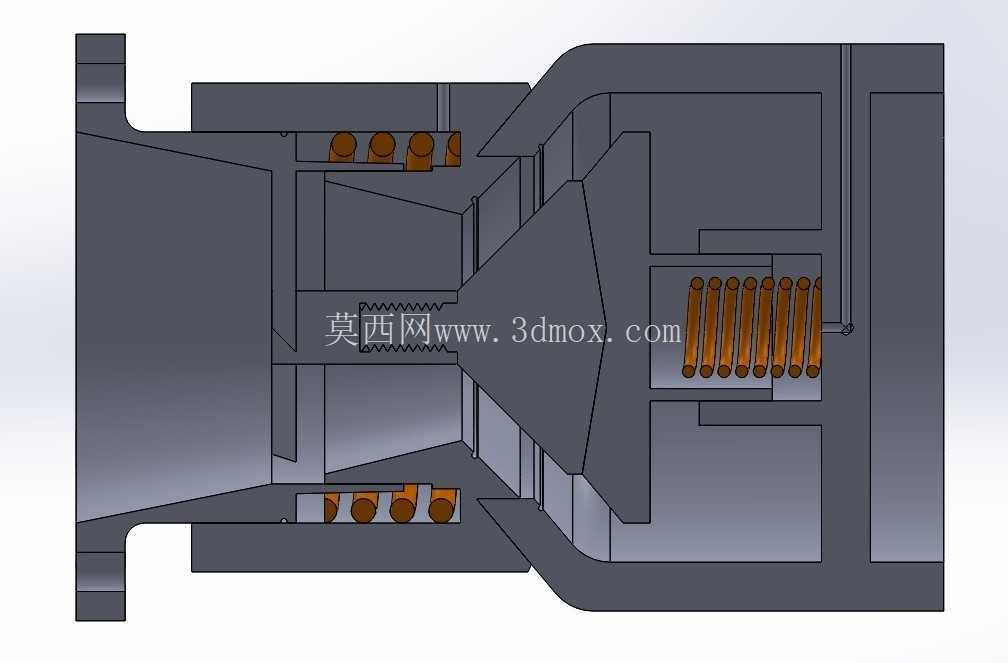

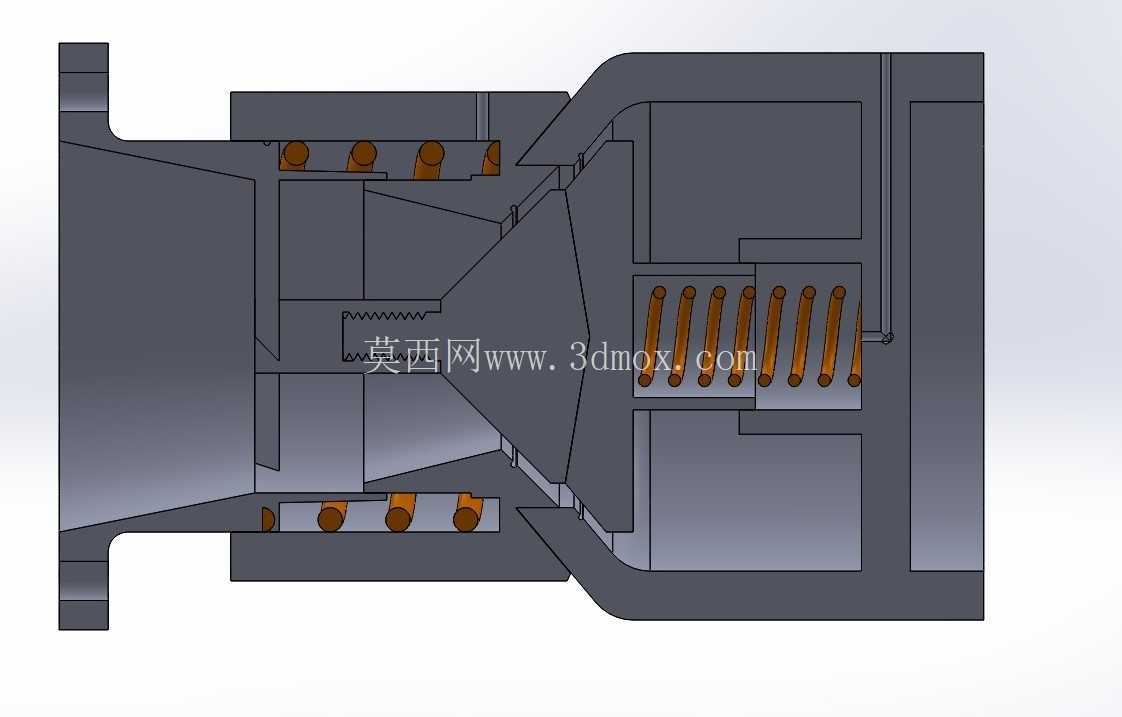

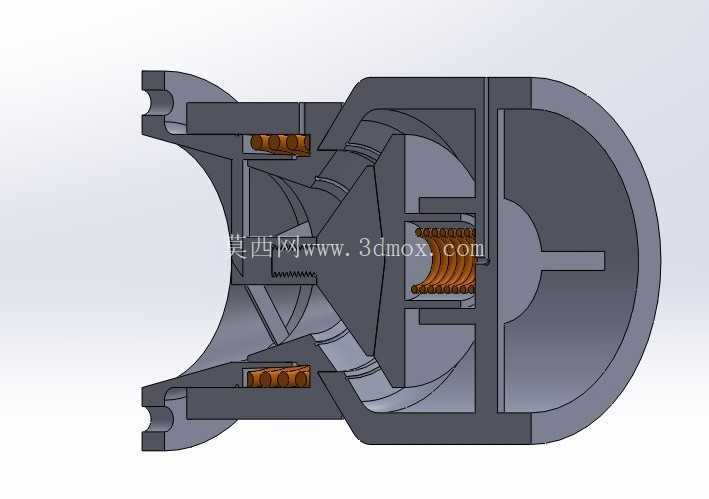

　　结构的核心密封与锁紧逻辑依托锥形配合面实现，对接过程中，公端的锥形阀座与母端的对应锥面逐步贴合，接触过程中锥面产生的径向分力会自动校正两端的同轴度偏差，允许对接两端存在轻微的轴向错位与角度偏差，降低现场对接时的对位精度要求，即使在作业空间受限、视线受阻的安装场景下，也能顺利完成对接操作。当两端锥面完全贴合到位后，接触表面的作用力会触发内部通流结构的开启动作，类似内燃机阀座的快速开启逻辑，阀芯同步退让打开通流通道，流体可从连接结构内部的通腔流过，通腔内部设置十字形导流支撑结构，既可以对阀芯的运动行程做限位，也能对高速流过的低温流体起到整流作用，避免流体直接冲刷密封面造成密封件冲蚀损伤。

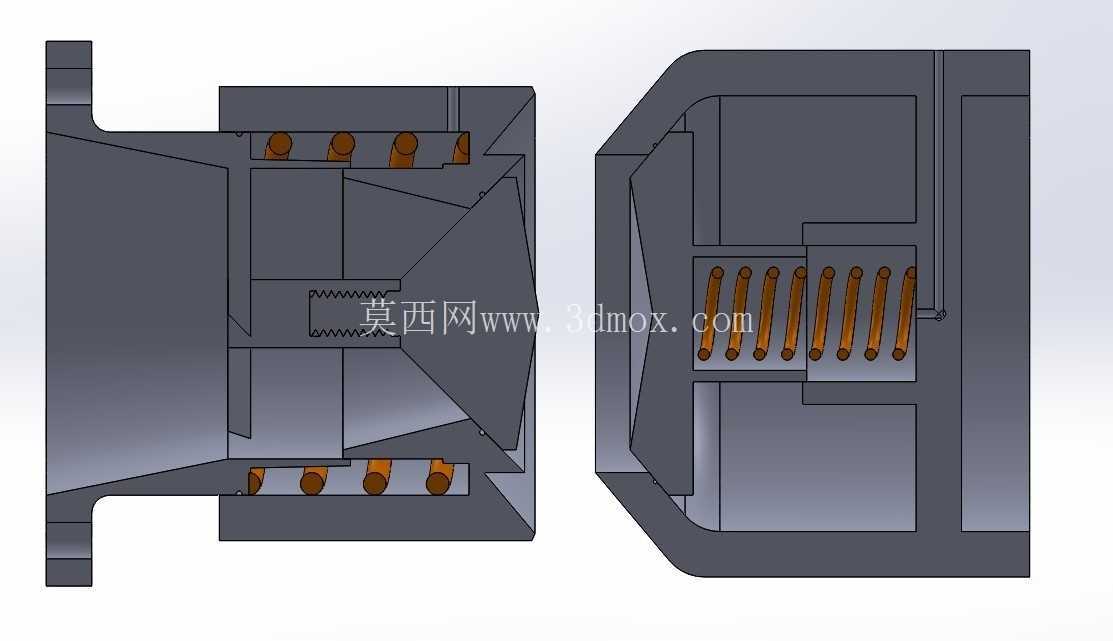

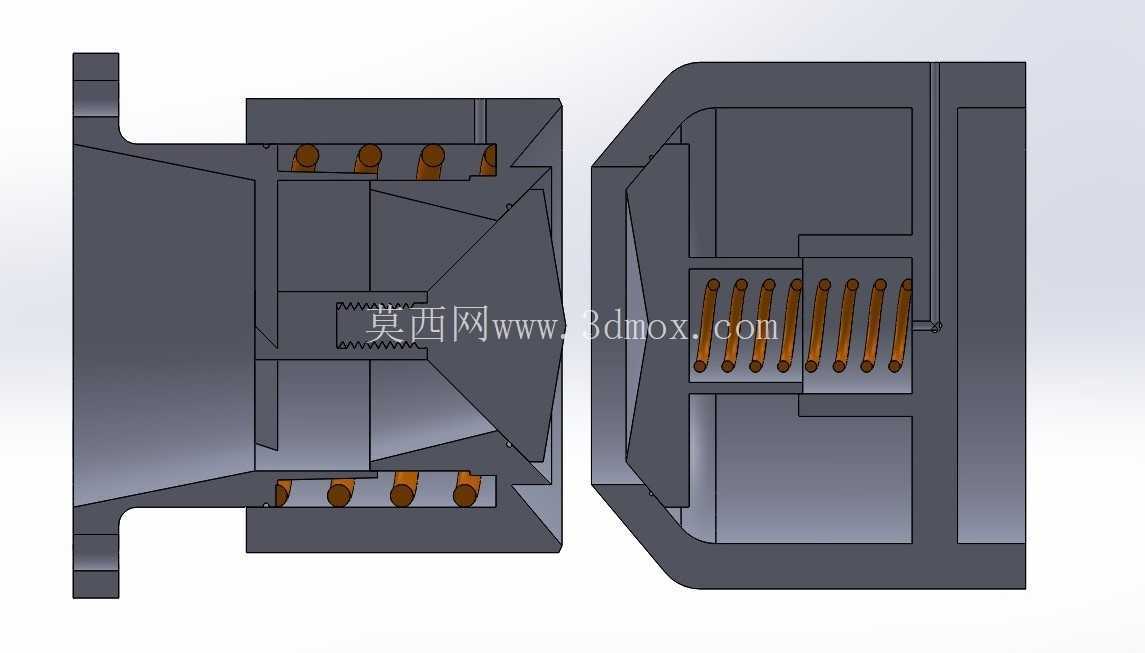

　　密封件采用适配低温工况的特种氟材制作，安装在锥形配合面的密封槽内，当锥面贴合锁紧时，密封件受均匀的径向挤压力填充配合面的微观间隙，在低温冷缩状态下仍能保持足够的密封比压，实现低泄漏甚至零泄漏的隔离效果，满足低温流体长期存储时的密封要求。连接结构断开时，只需解除两端的轴向锁紧力，阀芯在内部复位结构的作用下快速回位，切断通流通道，两端各自实现密封，避免管路内残留的低温流体大量泄漏，保障断开作业的安全性。

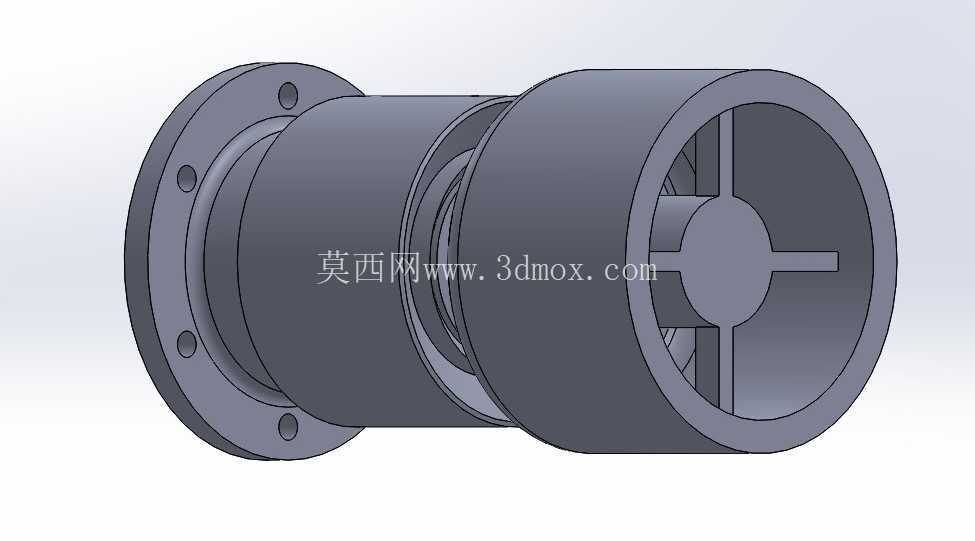

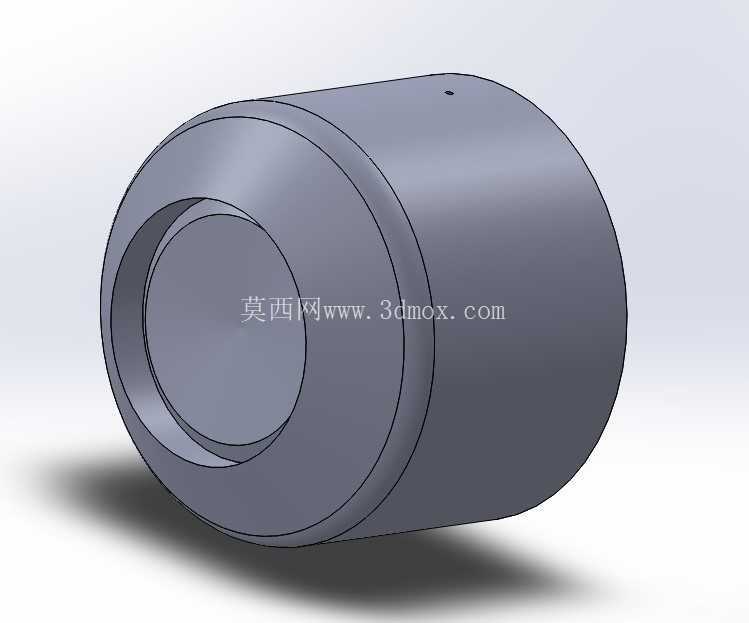

　　从安装边界来看，公端法兰的厚度、外径尺寸适配同通径管路的标准安装空间，母端的外圆为光滑圆柱面，外部可配套标准卡箍、快锁夹套实现轴向锁紧，不需要额外加工特殊的锁紧结构，整体轴向尺寸紧凑，不会过多占用管路布置空间，可适配狭小舱室内的管路布局需求。结构的所有运动部件均集成在连接体内部，没有外露的运动杆件，外部无突出的操作结构，可避免安装、使用过程中部件受磕碰造成动作卡滞，整体结构的可靠性更高，适配长期静置存储、偶尔快速接驳的使用工况，也能满足频繁对接、断开的连续作业需求。在结构设计过程中，充分考虑了低温工况下的材料变形特性，所有配合面的公差带都预留了低温冷缩的补偿量，避免低温下配合面过盈量过大造成对接卡滞，或是间隙过大导致密封失效，通流截面的尺寸按照目标工况的流量需求设计，通流过程的流阻损失控制在较低水平，不会对管路系统的输送效率造成明显影响。
