法兰式手动三通球阀工业管路结构

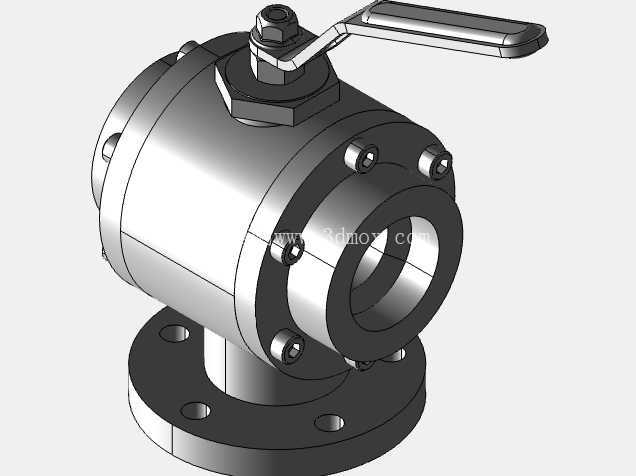

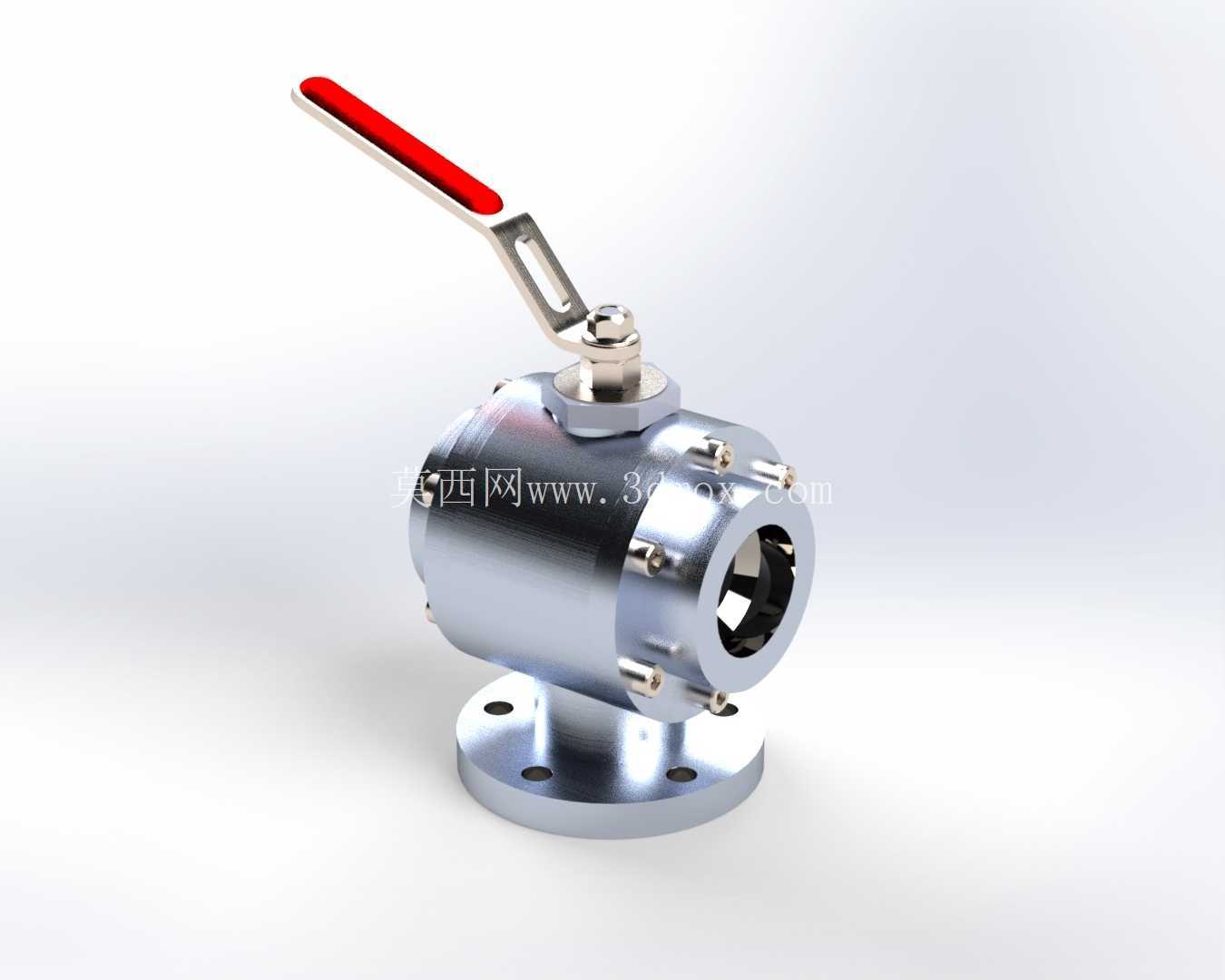

　　这套结构呈现的是一台法兰安装式手动三通球阀，主体采用金属阀体与底部法兰支撑组合，顶部通过阀杆连接红色扳动手柄，适用于工业管路中介质流向切换、支路汇合或分流的工况。现场布置时，底部法兰承担主要安装定位作用，法兰盘上的螺栓孔需要与设备基座或管架支撑面对齐，孔位分布、法兰厚度和阀体底部过渡圆角都直接影响装配后的受力状态。若安装空间狭窄，应优先核对手柄旋转扫掠范围，避免手柄在90度开关动作过程中与相邻管道、护栏或设备外壳发生干涉。

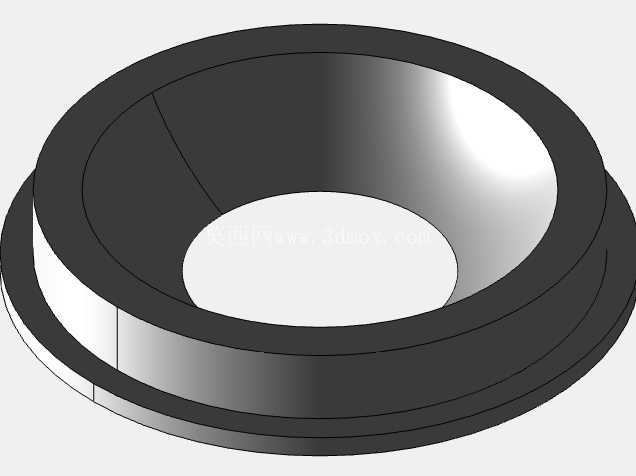

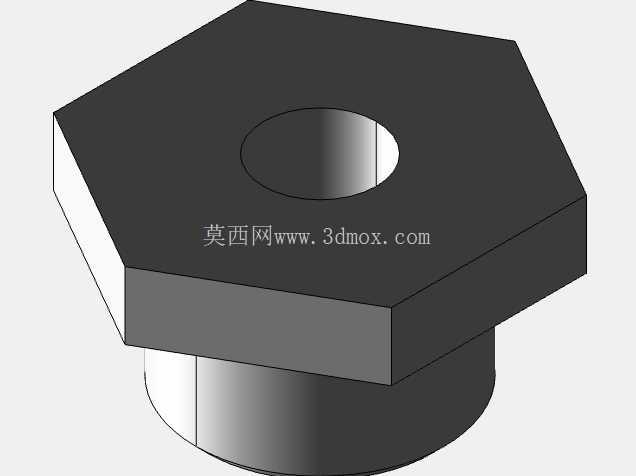

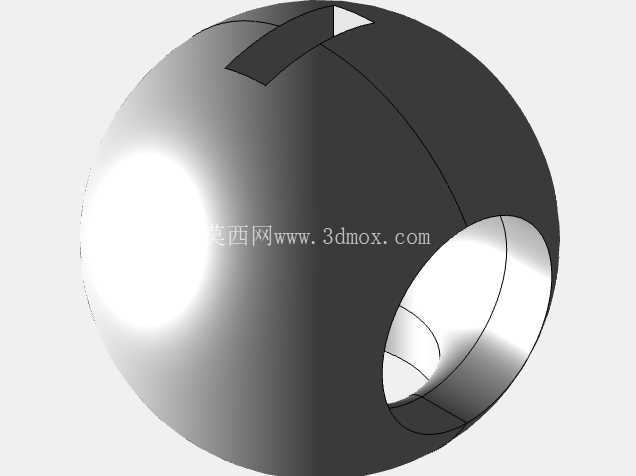

　　从功能上看，三通球阀不同于普通两通截断阀，它的核心价值在于改变介质通路。阀体侧向接口可接入主管道，另一接口可连接旁路、回流管或取样支路，通过顶部手柄带动内部球体旋转，使不同流道组合接通。对于冷却水循环、润滑系统、小型液压站、化工配料管路以及实验装置来说，这种结构可以减少额外管阀数量，使管路布置更紧凑。球体与阀座之间依靠配合面实现密封，阀杆穿过阀体上盖，并由压紧螺母和填料区域维持转动密封，操作时手柄角度应与流道状态保持明确对应，便于现场人员快速判断阀门开度。

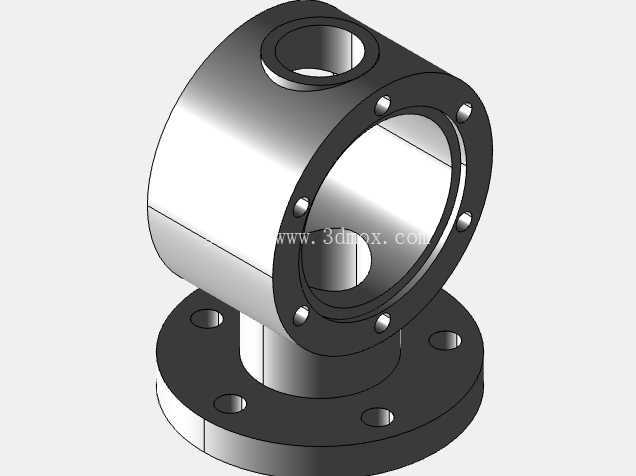

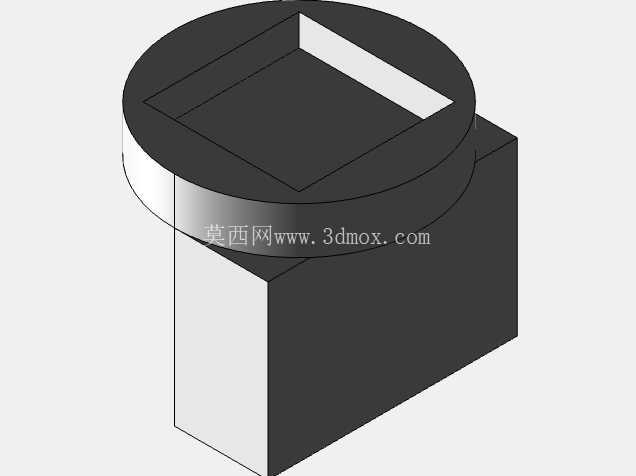

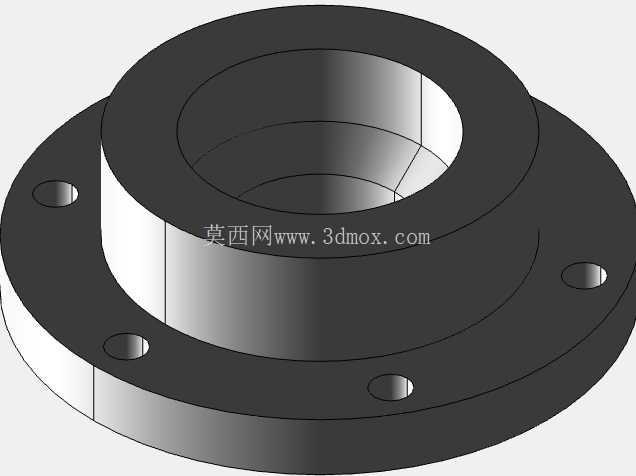

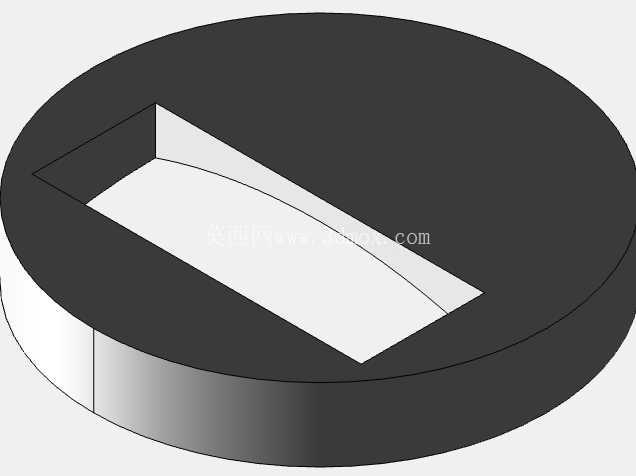

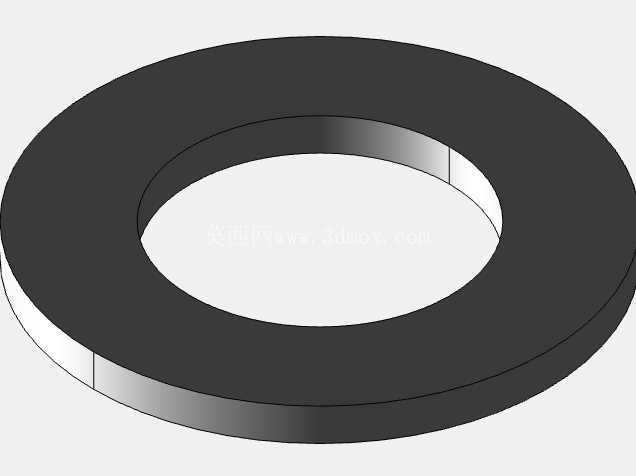

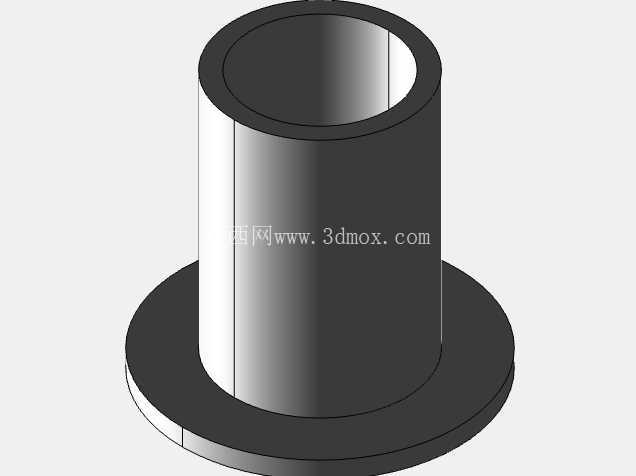

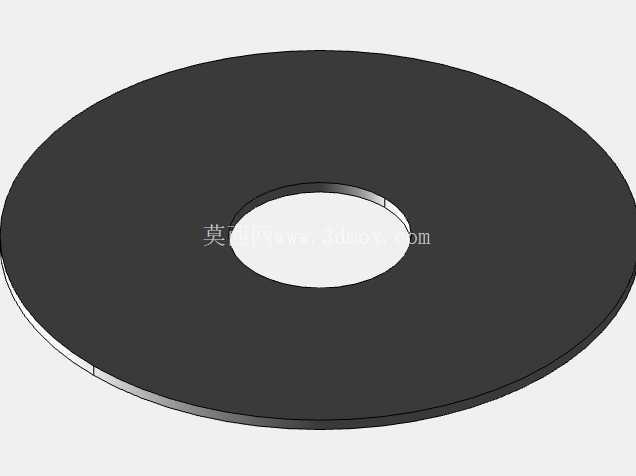

　　建模过程中，阀体外形不能只按外观圆柱处理。中腔需要容纳球体转动空间，壁厚要兼顾承压能力和结构重量；侧向接口周围分布多组紧固螺钉，用于固定阀座压盖或接口组件，这些小零件在装配时应保留真实螺纹余量和装配间隙，否则工程图导出后容易出现干涉。底部法兰与圆筒阀体之间采用圆滑过渡，可降低焊接或铸造结构在转角处的应力集中；法兰螺栓孔不宜贴靠阀体根部过近，要给扳手留下操作空间。顶部阀杆轴线应与法兰安装面保持垂直，手柄连杆与阀杆接头处设置扁位或销接结构，以传递开关扭矩，避免仅靠摩擦带动阀芯。

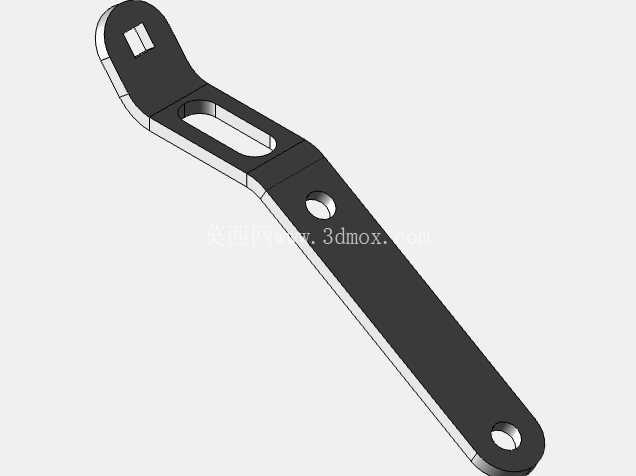

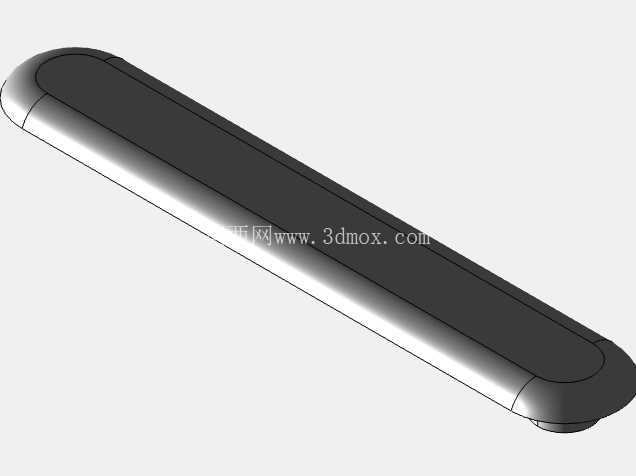

　　实际选型时，还要关注接口方向与安装姿态。该模型侧向开口具有较明显的通道直径，适合中等管径支路；法兰底座既可以作为承托结构，也可在直立管路中提供稳定支撑。若用于频繁切换工况，手柄长度需要在操作力矩和空间占用之间平衡：手柄过短会导致手动启闭费力，过长则容易受碰撞误动。阀体表面的金属质感反映了典型机加工与铸造结合件特征，外圆、法兰面和密封安装面应作为关键加工面处理，而非加工面可保留铸件圆角和拔模斜度。

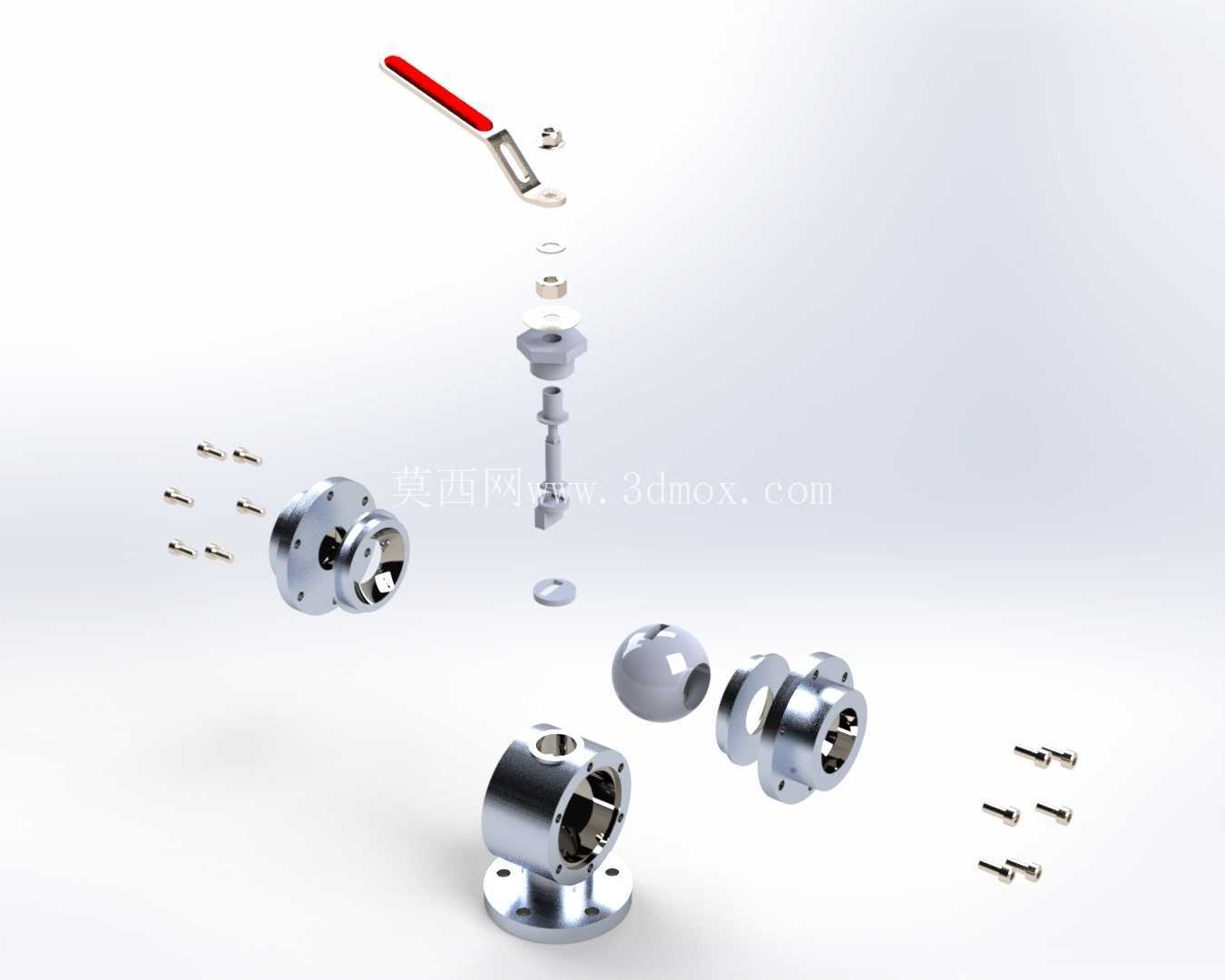

　　结构设计还应考虑维护可达性。阀盖上的紧固件需留出拆装空间，球体装入方向与阀座压盖顺序要在装配层级中体现；底部法兰螺栓建议从上方或侧方均可操作，若基座下方无法伸手，则不能设计成依赖底部螺母锁紧的形式。管路对接时，接口端面与相邻管线同轴度偏差会造成附加弯矩，长期运行可能影响阀座密封寿命，因此支架位置不应远离阀体重心。对于三维设计人员，完成外观后还应检查内部流道：球体孔位在全开、换向和关闭状态下的连通关系必须清楚，不能出现外形像球阀而内部流道无法转动的问题。

　　整体来看，该结构把手动操作、法兰固定、多向流道和金属密封阀体集中在一个紧凑部件中，适合用于教学演示、管路设备方案建模、阀组布局校核以及非标装备前期设计。建模时保留手柄、阀杆、压盖、紧固件、法兰孔和内部通道的相对关系，能够为后续工程图、装配模拟和安装干涉检查提供可靠基础。
