航天同步天线部署锁合凸轮耦合机构

　　星载可展开天线在发射段处于收拢压紧状态，入轨后需要按预定时序解锁、释放并完成多瓣反射面的同步就位，整个动作不能依靠人工干预，也很难在地面完全复现失重与真空温差工况。这套凸轮轴耦合锁合系统正是围绕该类任务搭建的机械执行方案，把锁紧释放、力流传递、主动触发和高承载牵引整合在同一个多边形支撑框架内，为展开机构的联动控制提供实体验证对象。

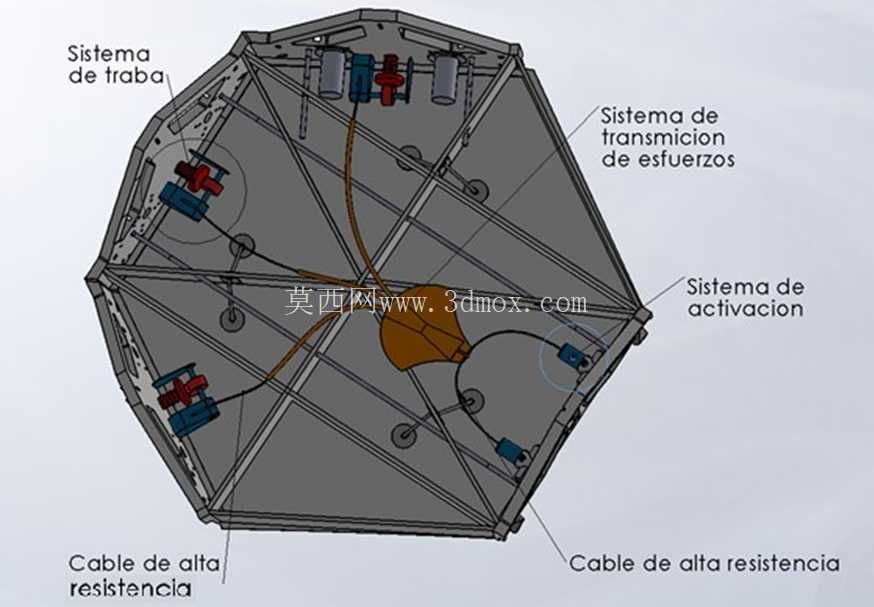

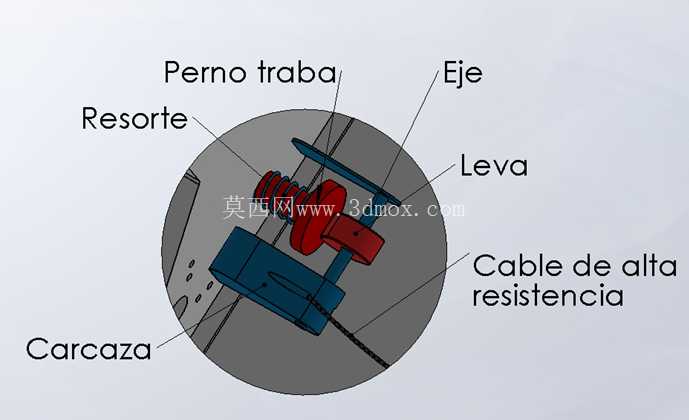

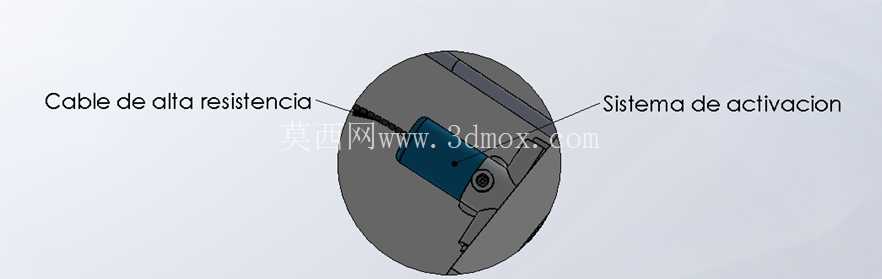

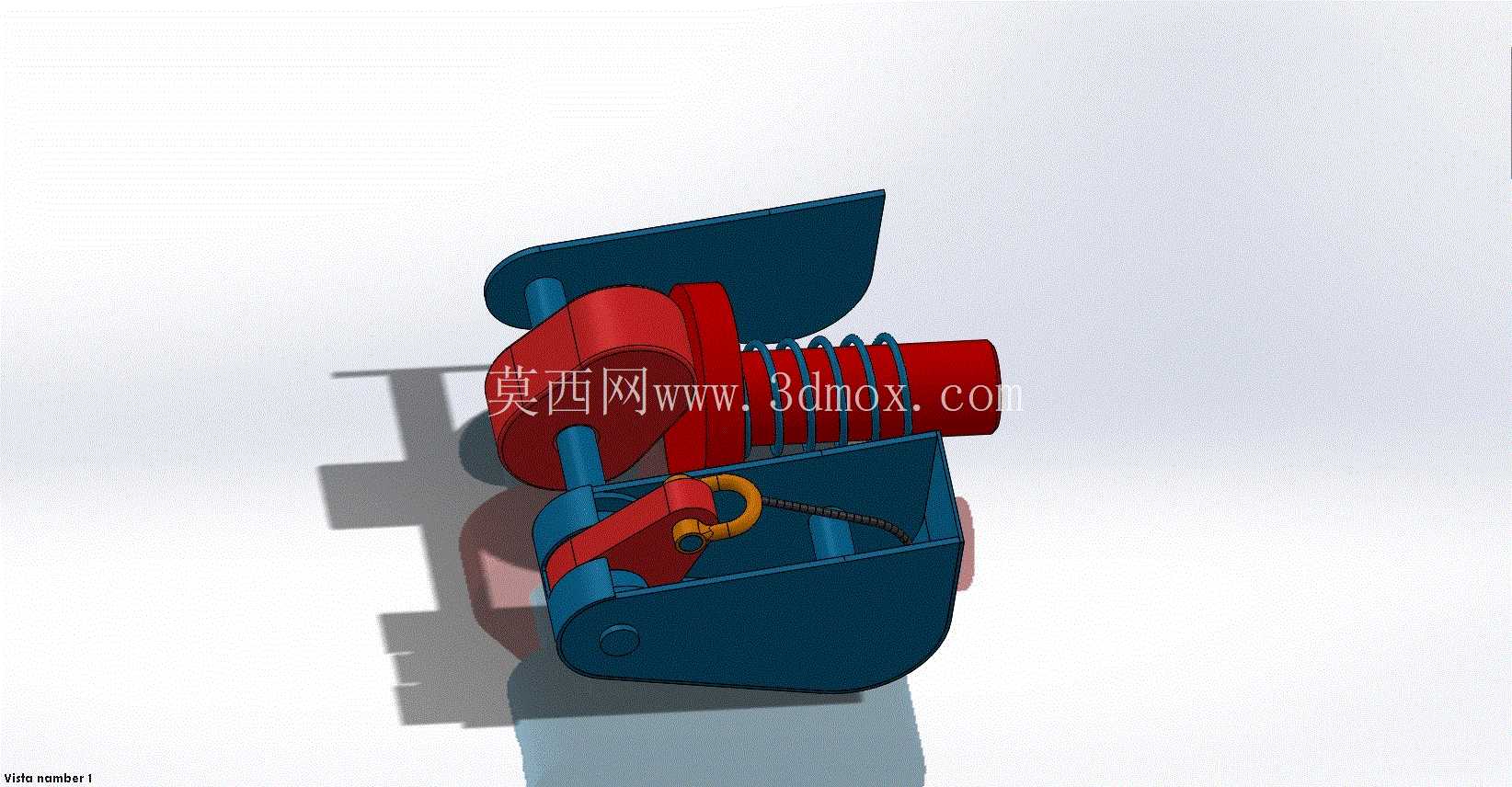

　　从现场装配关系看，外围多面体框架承担基础支撑作用，杆件沿多边形边界和内部对角线布置，形成近似桁架的承力骨架。锁紧组件分布在框架边角位置，每套组件都包含驱动元件、执行端头和连接支座，用于在收拢阶段把相邻反射面瓣体或释放接口压紧。力传递系统沿框架内部走线和布点，把分散的执行端动作汇入中部耦合区域，避免各瓣独立动作时出现不同步、卡滞或过约束。触发系统靠近框架侧部布置，承担启动指令后的机械释放动作；高强度缆索则沿长跨距路径连接关键节点，在展开末段提供张紧与定位能力。

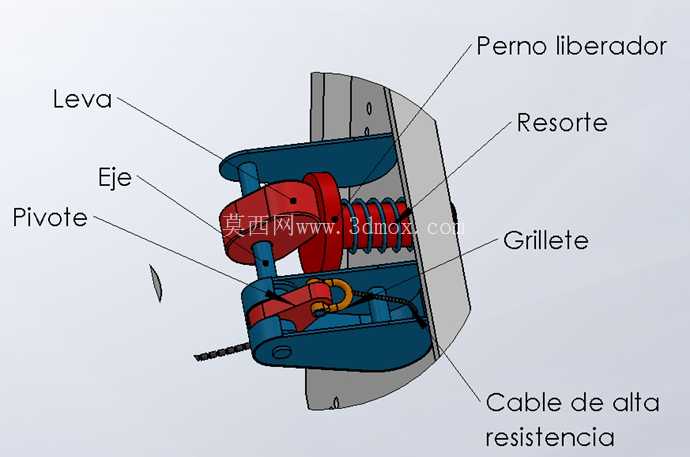

　　凸轮耦合思路的价值在于把多个原本独立的直线或摆动动作转化为受控的时序关系。中部异形凸轮轮廓并非单纯追求几何复杂，而是根据释放行程、接触压力和从动件运动规律反复修整：起始段需要保持足够锁紧裕度，避免运输振动导致误松脱；解锁段要求接触应力平缓下降，减少冲击载荷；进入展开段后，轮廓曲线引导从动件按设定位移推进，使周边执行机构的相位差控制在允许范围内。对结构工程师而言，这类轮廓设计不能只看运动动画，还必须核对凸轮与滚子、销轴、支座之间的最小间隙，以及温度变形后轮廓面是否仍能顺利贴合。

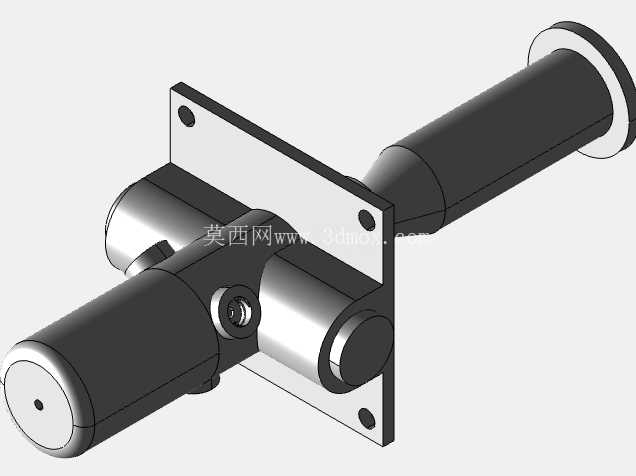

　　框架内部的动力元件采用模块化安装方式，驱动单元通过支架固定在桁架节点附近，输出端经短连杆或摇臂与锁紧执行件相连。这样的布局缩短了传力路径，也让单个模块在维护、更换和地面试验时更容易拆装。走线方面，高强度缆索与普通信号或动力线缆分区布置，缆索转折处设置导向和防护，避免在反复张紧过程中与棱边摩擦。工程建模时需要特别注意缆索的柔性特征：它在三维实体中表现为固定路径，但实际受力后会产生伸长、摆动和张力重分配，因此安装边界中必须预留张紧调节量和端部铰接空间。

　　在应用场景上，该机构面向航天器天线、太阳翼或类似可展开桁架的释放锁合任务，也可作为地面多瓣同步开合装置的原理样机。发射阶段，系统承受振动、冲击和稳态过载，锁紧点需要把瓣体间相对位移限制在很小范围内；入轨触发后，锁紧元件逐级退出，承力框架通过内部传动链把动作分配到各节点；展开末期，缆索建立张力，凸轮机构进入定位区段，使反射面轮廓保持设计形面。若用于地面设备，同样的联动逻辑可迁移到大型折叠平台、快装桁架和应急展开装置，只是载荷、材料与安全系数需要重新校核。

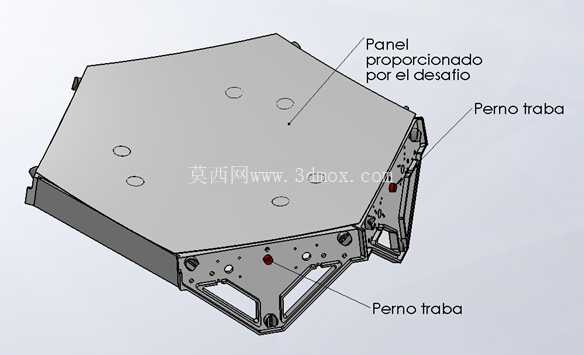

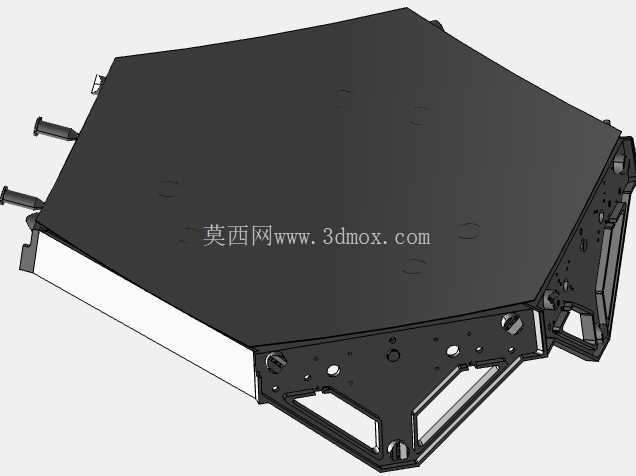

　　外形边界上，整体机构以近似多边形盘状框架展开，主体厚度集中在驱动组件和中部耦合器所在区域，边角执行件略高于桁架平面。安装时不能只按最大外轮廓预留空间，还要考虑三类边界：一是锁紧端头沿法线方向的伸缩行程，二是凸轮从动件摆动时与腹杆、线缆的侧向间隙，三是缆索在张紧前后的路径偏移。框架与外部瓣体的连接孔位应围绕节点中心设计，避免把集中载荷直接作用在细长杆中段；驱动模块周围则需保留装拆工具操作空间，支座底面与安装面之间设置定位销或可调垫片，以补偿累计加工误差。

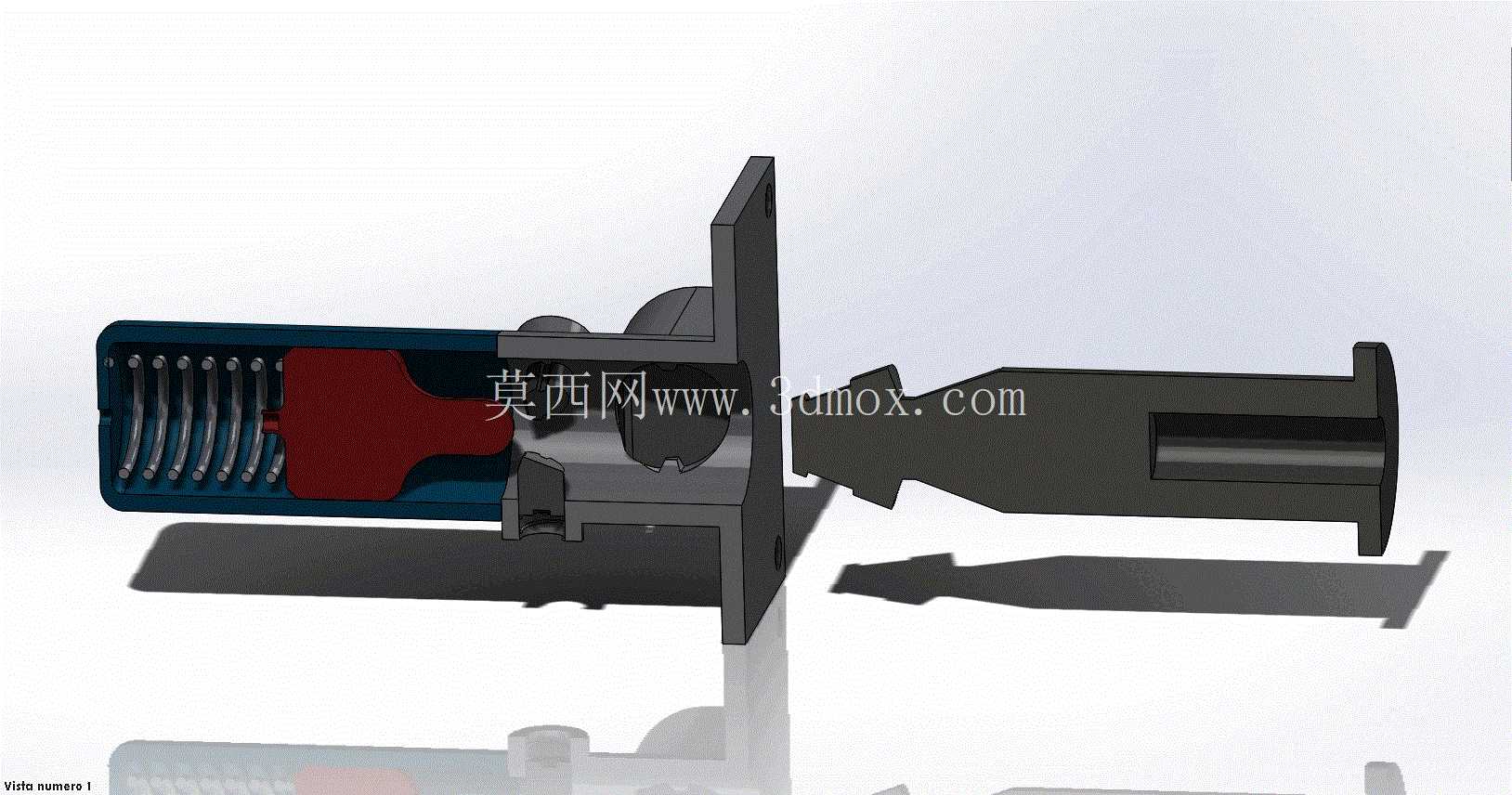

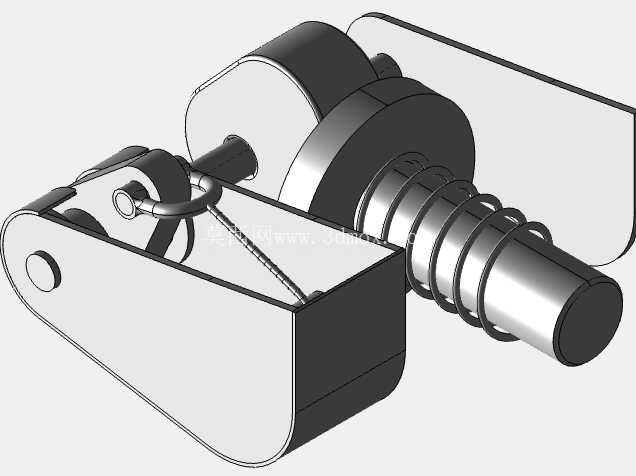

　　建模过程中，桁架杆、支座、销轴、凸轮盘、滚子、摇臂、锁紧块和缆索端头均按独立零件组织，运动副位置与实际装配一致。凸轮与滚子之间建议按高副接触理解，锁紧块与接口之间按面接触校核承压，缆索端部则重点检查拉脱和剪切风险。整个方案没有把机构做成封闭箱体，而是让传动路线外露在框架内，这种处理便于观察动作逻辑，也利于在试验阶段快速发现干涉、松动和张力异常，对可展开机构的原理验证与结构迭代具有较强参考意义。
