手动拨动式快速夹钳压紧机构

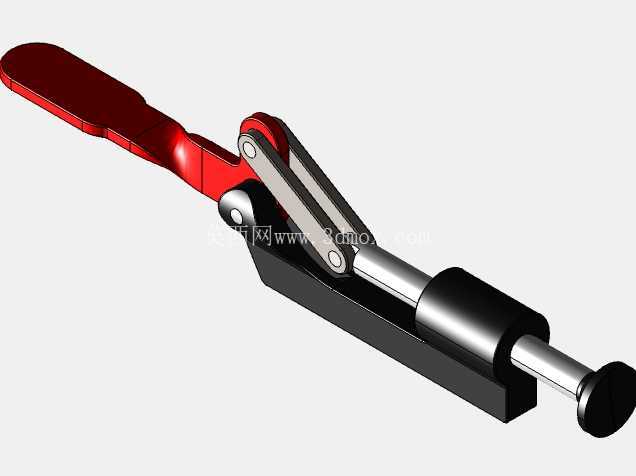

　　在工装夹具设计、小型零部件装配、五金件加工定位场景里，这类手动拨动式压紧机构的应用覆盖度极高，从电子元器件焊接工位的PCB板固定，到小型五金件铣削加工的工件压紧，再到装配线旁的临时工件定位，都能看到同结构产品的实际落地。区别于螺纹旋紧的压紧方式，这套机构依靠杠杆与铰链的死点锁止特性实现快速压紧与释放，操作时仅需扳动红色手柄完成单一行程动作，即可让前端压头输出稳定的压紧力，全程无需旋转多圈螺纹，单工位操作耗时可压缩至1秒内，适配高频次重复装夹的流水线作业场景。

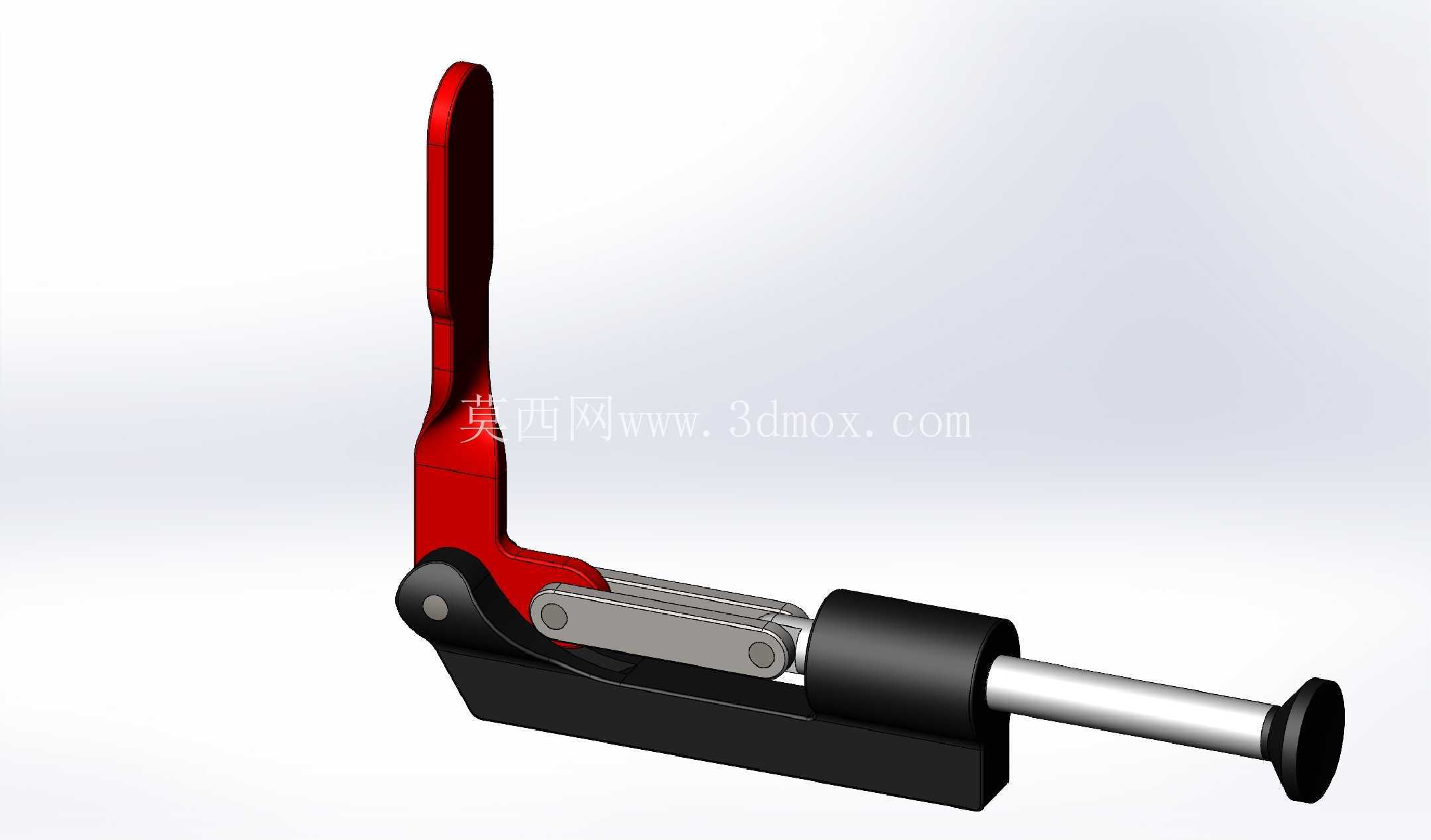

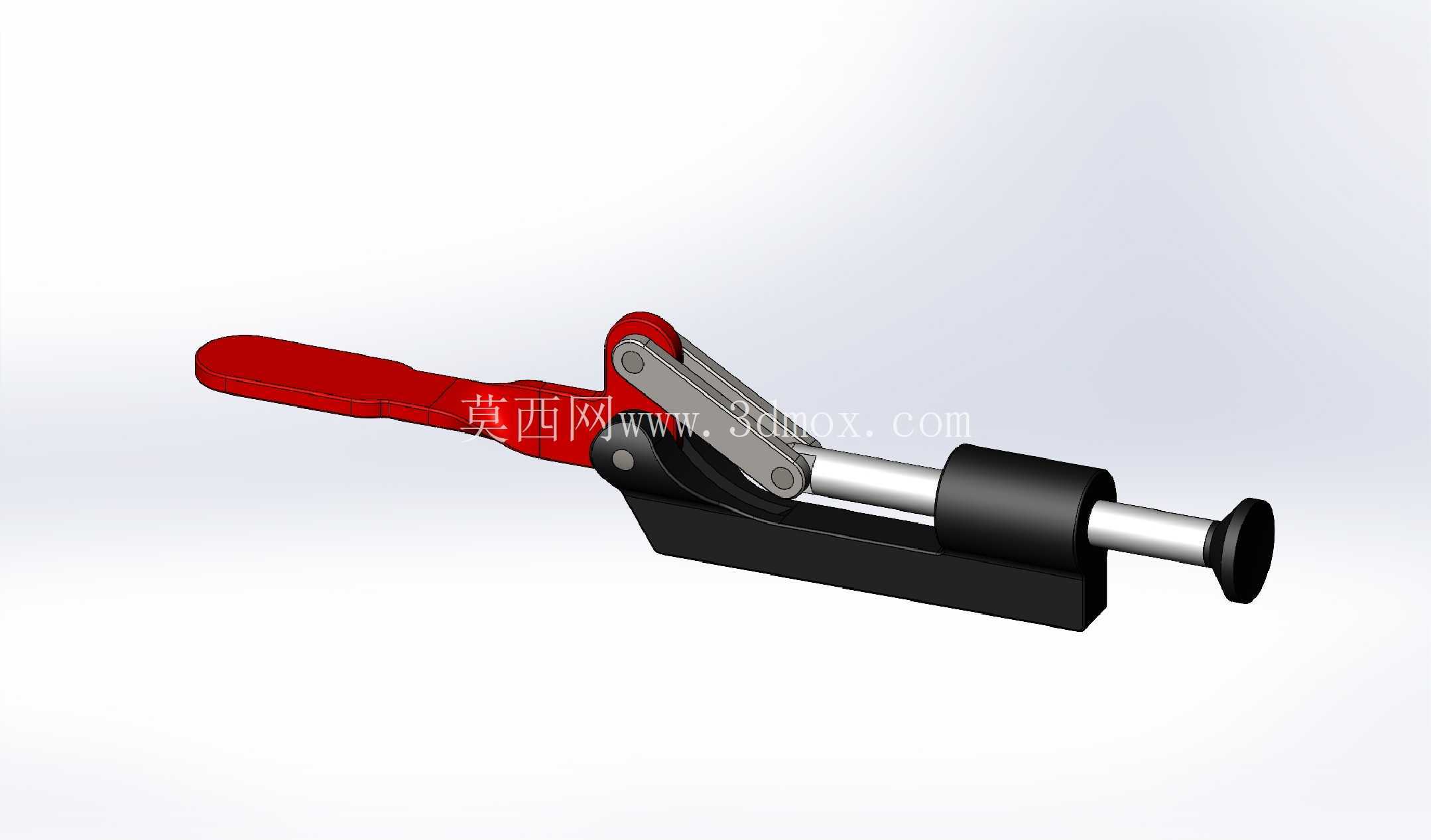

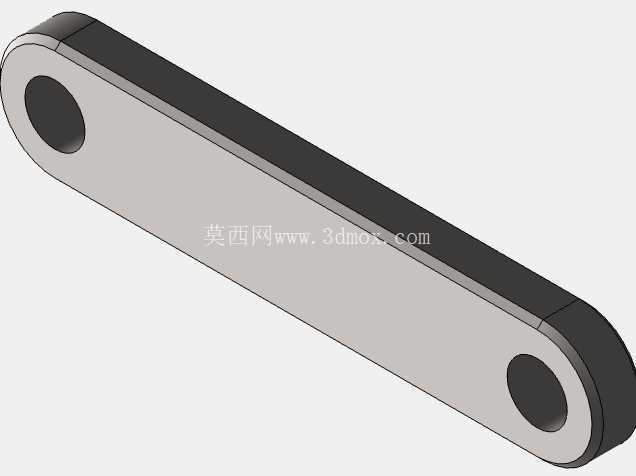

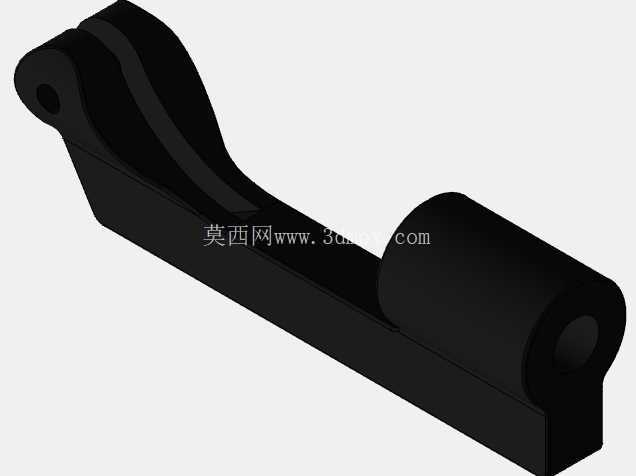

　　从结构设计逻辑来看，这套机构的核心受力路径经过了多段铰链的力传递优化：黑色底座作为整个机构的安装基准，预留的安装孔位可直接通过内六角螺栓固定在工装台板、夹具基板或者设备机架上，安装边界的孔距按照通用工装的标准孔距设计，可直接适配现有多数工装的安装位，无需额外加工转接板。手柄与底座之间通过第一级铰接销轴连接，作为力输入的起始端，人手扳动手柄的力通过中间的两组连杆铰链传递到活塞杆组件，当手柄扳动到锁止位置时，中间连杆的铰接点会越过杠杆死点位置，此时即使压头受到工件方向的反向反推力，机构也不会自行松脱，锁止状态下的压紧力可保持稳定，不会因为设备振动、工件受力形变出现松脱问题。

　　活塞杆部分采用圆柱导向结构，黑色的导向套与金属活塞杆之间采用间隙配合，保证活塞杆伸缩过程中无径向窜动，前端的压头采用端面接触设计，可根据实际装夹需求更换橡胶垫、金属压块或者异形压头，适配不同材质、不同外形的工件压紧需求，比如压紧木质、塑料工件时可加装橡胶垫避免压伤工件表面，压紧金属加工件时可更换硬质合金压块提升耐磨性能。手柄部分采用加长力臂设计，人手握持的位置距离铰接点的力臂长度是活塞杆受力点力臂长度的数倍，按照杠杆力比计算，仅需人手施加十几牛的扳动力，即可在压头端输出数百牛的压紧力，足够覆盖绝大多数小型工件的装夹压紧需求。

　　实际选型应用时，需要重点关注几个安装与使用边界：首先是底座的安装平面平面度要求，若安装平面平面度超过0.1mm/m，会导致底座安装后出现形变，进而影响铰链的转动顺畅度，甚至出现锁止卡滞的问题；其次是活塞杆的行程范围，这套机构的压头伸缩行程为固定值，设计工装时需要提前核算工件的高度差，保证压头在松开状态下有足够的空间取放工件，锁止状态下压头的压缩量保持在1-3mm区间即可，避免过度压缩导致铰链受力超过设计极限出现变形；另外在长期使用过程中，需要定期在各铰接销轴位置加注润滑脂，减少销轴与孔位的磨损，避免因为磨损导致铰链间隙过大，影响锁止精度与压紧力稳定性。

　　不同于气动、液压压紧机构需要配套气源、动力单元，这套纯手动的机械结构无需额外动力源，可直接部署在无气源、无电源的野外作业场景、临时维修工位或者小型加工作坊，整体结构没有易损的电子元件、密封件，仅铰接销轴为磨损件，后期维护成本极低，即使出现销轴磨损，仅需更换标准规格的销轴即可恢复原有性能，整体使用寿命可达数万次操作循环。在焊接工装场景下使用时，可在机构表面加装防焊渣挡板，避免焊接飞溅进入铰链间隙导致卡滞；在机加工场景使用时，可配套吹气装置定期清理导向套位置的切屑，避免切屑进入导向套划伤活塞杆表面，影响伸缩顺畅度。
