双发前拉式轻木泡沫固定翼航模结构

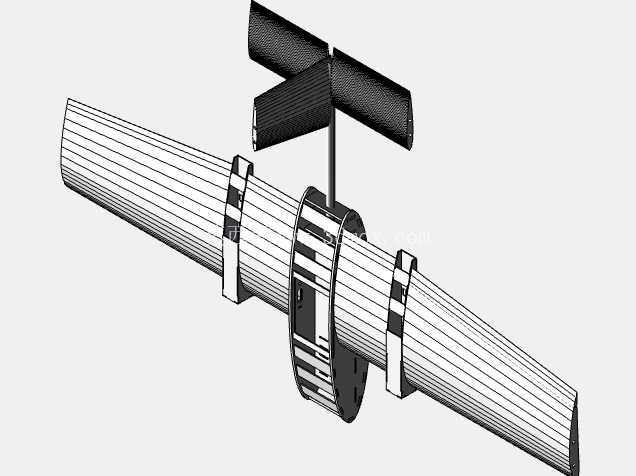

　　这款双发前拉布局的固定翼航模，机身中段采用层压轻木切割的框式承力结构，相邻框位通过定位卡槽拼接，不需要额外制作复杂工装就能完成机身中段的组装，框体上预留的电机座安装位、机翼插接槽、起落架固定孔位都做了公差适配，常规手工制作时只需要用细砂纸轻微打磨配合面就能完成装配，不需要反复修配。机身头部和尾段采用聚苯乙烯泡沫切削成型，泡沫段和轻木中段的连接面做了阶梯咬合结构，粘接后能避免飞行中出现对接面错位的问题，泡沫表面预留了蒙皮覆盖的余量，粘贴热缩蒙皮后能保证整机外形的流线度，减少飞行过程中的压差阻力。机翼采用平直翼布局，主翼梁采用碳纤维棒预埋在泡沫翼芯内，翼根处和机身中段的插接槽做了防呆设计，不会出现左右机翼装反的问题，

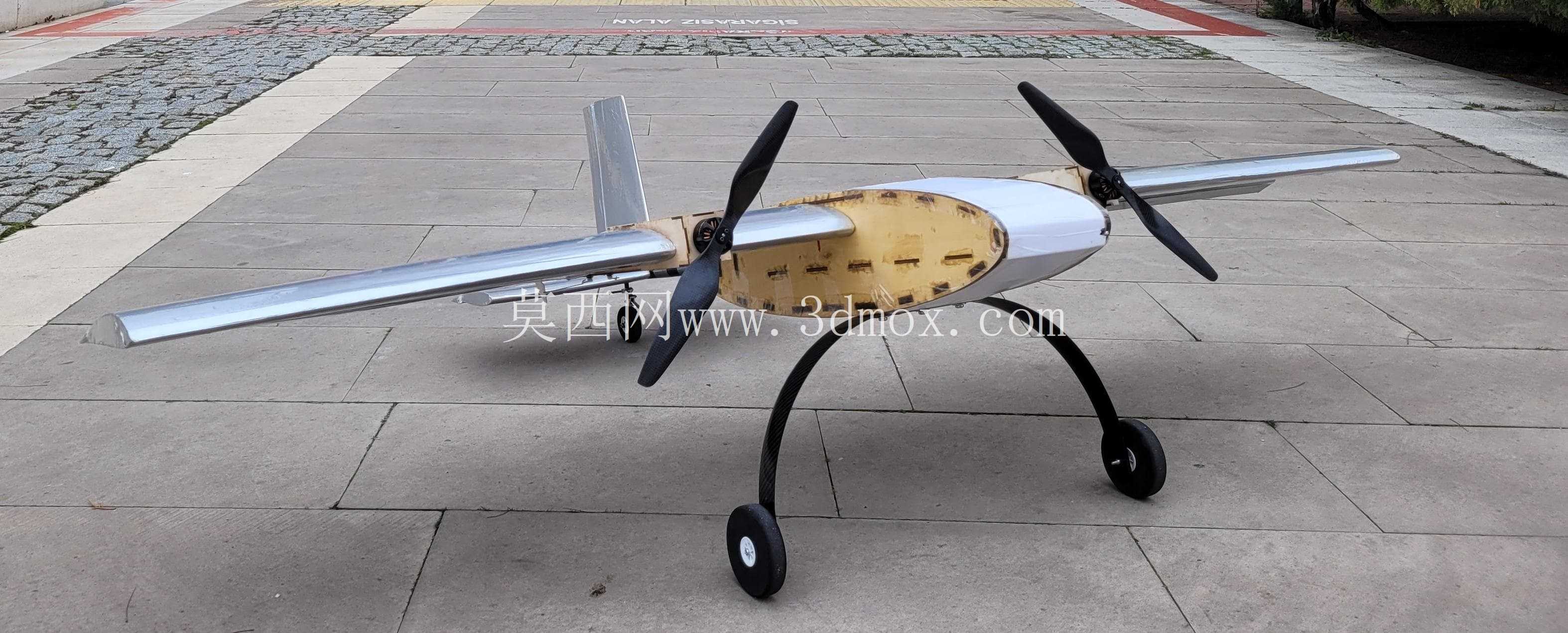

　　机翼后缘预留了副翼舵面的铰接位，安装常规尼龙合页就能完成舵面连接，不需要额外切削舵面转轴槽。动力系统采用双发前拉配置，两个电机分别安装在机翼前缘的电机座上，电机座采用层压轻木和航空层板复合结构，能承受大油门状态下的拉力和振动，电机线沿着机翼内部的预留走线槽引到机身中段的电调安装位，走线槽做了圆角处理，避免飞行中振动磨破导线绝缘层。起落架采用后三点式布局，主起落架采用弹性钢丝弯制成型，固定在机身中段下方的轻木承力框上，主轮采用轻量化泡沫轮，能在粗糙铺装路面起降时吸收部分冲击，尾轮直接连接在方向舵舵面下沿，滑行时能通过方向舵控制地面转向，不需要额外设计转向联动机构。这款航模的设计定位是入门级休闲飞行，整机翼展控制在1.2米左右，

　　起飞重量控制在1.2千克以内，对起降场地的要求不高，平整的铺装路面、压实的草地都能完成起降，动力配置搭配常见的2212级别无刷电机、30A电调、3S锂电池就能完成基础飞行，不需要搭配特殊规格的电子设备。结构设计上充分考虑了手工制作的便利性，所有结构件都能通过常规的激光切割、热线切割设备加工完成，不需要使用五轴加工中心等复杂工业设备，个人爱好者也能按照结构图纸完成整机制作。机身中段的设备舱做了分层设计，上层放置电池、接收机，下层放置电调，设备舱盖采用磁吸固定，日常更换电池、调整设备位置不需要拧动螺丝，外场调试的效率更高。尾翼采用常规的平尾加垂尾布局，平尾和垂尾都采用轻木框架加泡沫填充的结构，舵面和安定面之间采用纸铰链连接，

　　重量轻且转动阻力小，舵机安装位预留了标准9g舵机的安装孔，直接用热熔胶或者螺丝就能完成舵机固定。整机的气动布局经过低速优化，失速速度低，飞行姿态稳定，适合新手练习固定翼起降、基础航线飞行，也可以作为航拍载机的基础平台，在机身腹部预留的安装位可以加装轻量化运动相机，拍摄低空视角的影像内容。结构强度方面，轻木承力框的厚度经过核算，正常飞行中的机动动作、轻微的起降碰撞都不会造成结构损坏，泡沫段在发生轻微碰撞时能吸收部分冲击能量，降低结构损坏的概率，损坏后也能方便地用泡沫胶修补，维修成本很低。机翼和机身的插接结构做了加强处理，大角度机动时不会出现机翼脱出的问题，主起落架的钢丝直径经过匹配，硬着陆时能通过自身形变吸收冲击，不会直接将冲击力传递到机身承力结构造成框体断裂。整机的重心设计在机翼前缘30%左右的位置，不需要额外添加配重就能达到合理的重心范围，组装完成后只需要简单调整舵面中立位置就能完成首飞前的准备工作，对制作者的调试经验要求不高。
