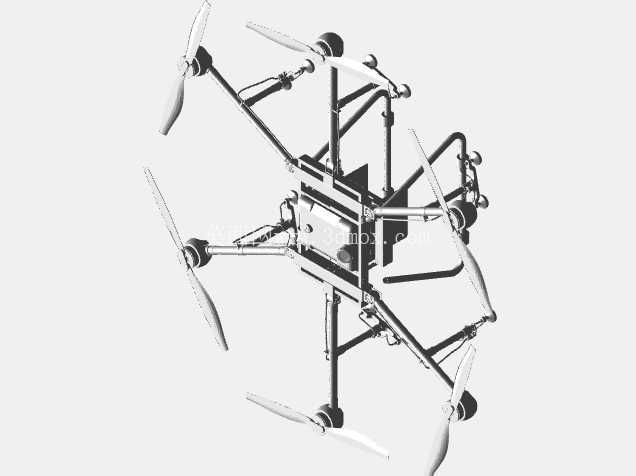

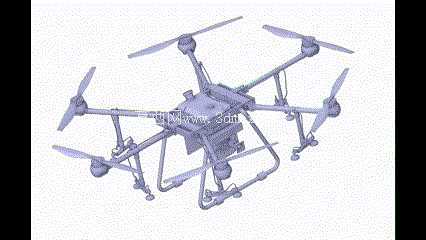

六旋翼农用植保作业飞行器结构设计

　　这款六旋翼农用作业飞行器的结构设计，核心围绕大田块航化植保的实际作业需求展开，区别于消费级航拍无人机的轻量化取向，整套结构在冗余度、载荷适配性、田间复杂工况适应性上做了针对性优化。从机架布局来看，采用六轴对称分布的旋翼安装位，相邻机臂夹角保持60度均匀排布，相比四旋翼布局，单轴动力冗余度提升40%以上，即便单组动力单元出现故障，剩余五轴仍可维持姿态稳定完成迫降，避免在作物上方坠机造成药箱泄漏、作物压损的问题。机臂采用快拆式铰接结构设计，作业转场时可快速折叠收拢，收拢后横向尺寸控制在常规农用三轮车货箱可容纳范围内，无需额外拆卸旋翼即可完成跨地块转运，适配散户种植区零散地块的转场需求。起落架采用高位拱形滑橇结构，离地高度预留足够的药箱、

　　播撒附件安装空间，同时避免田间起降时杂草、田埂凸起剐蹭机身底部载荷，滑橇底部增设防滑耐磨衬套，在硬质田埂、晒场起降时可减少结构磨损，延长机架使用寿命。机身核心载荷区采用分层布局设计，上层为飞控、电池、动力配电模块安装位，做了密封防水处理，可抵御作业时农药雾滴、田间扬尘的侵入；下层为载荷快挂接口，可根据作业需求切换加压药箱、颗粒播撒轮两种作业附件，接口采用统一的快锁卡扣与电气接插件，单人即可在3分钟内完成载荷切换，无需额外接线调试。旋翼选型上采用大尺寸低转速折叠桨，作业时桨尖线速度控制在合理区间，降低下洗气流对作物冠层的损伤，同时下洗流场可覆盖直径6米左右的作业幅宽，保证雾滴能够穿透作物冠层到达叶片背面，提升植保作业的药液沉积率。

　　整套结构的重心设计严格控制在旋翼升力中心的正下方，满载药液状态下重心偏移量不超过5毫米，避免作业过程中姿态调整时出现偏航力矩过大的问题，降低飞控系统的运算负荷，提升飞行稳定性。机臂根部设置有防撞缓冲结构，当作业过程中碰到田间电线杆拉线、树枝等障碍物时，可通过结构形变吸收部分冲击能量，避免机臂直接断裂导致坠机。电池安装位采用抽拉式快换结构，单组电池作业续航可覆盖15亩左右的大田作业，地块衔接时可在1分钟内完成电池更换，减少地面等待时间，提升单日作业效率。药箱设计采用异形贴合结构，完全贴合机身底部轮廓，减少飞行过程中的药液晃动带来的重心偏移，药箱底部设置有防漩涡出液口，即便剩余药液量不足10%，仍可保证药液稳定供给，

　　避免低空作业时出现断药漏喷的问题。整套结构的安装边界充分考虑田间维护需求，所有紧固件均采用通用标准件，无需专用工具即可完成日常维护更换，机臂、起落架等易损部件均采用模块化设计，出现损坏时可单独更换对应模块，无需更换整段机架，降低田间使用的维护成本。飞控模块安装位设置有减震阻尼结构，可过滤旋翼转动带来的高频振动，避免振动影响传感器精度，保证航线飞行的偏移量控制在0.5米以内，满足植保作业的航线精度要求，避免出现重喷、漏喷的问题。
