牧田18V电池适配移动电源结构设计

　　这款适配牧田18V电池包的移动电源结构，主要面向户外作业、无市电场景下的便携供电需求，覆盖装修施工外勤、户外设备调试、野外勘测作业等场景，解决电动工具配套电池无法直接给数码设备、小型检测仪器供电的痛点，实现现有工具电池的复用，减少多套供电设备的携带负担。

　　从功能特性来看，结构预留了标准电源转换模块的安装位，可将牧田18V锂电池的直流输出转换为常用的低压供电输出，适配手机、便携检测仪、小型照明设备等常规用电负载；电池对接端完全匹配牧田18V电池包的卡扣接口尺寸，安装后卡扣锁止到位，不会出现接触不良、松脱掉落的问题，接口处的导电接触片预留了足够的弹性行程，保证多次插拔后仍能保持稳定的接触压力，降低接触电阻带来的发热风险。

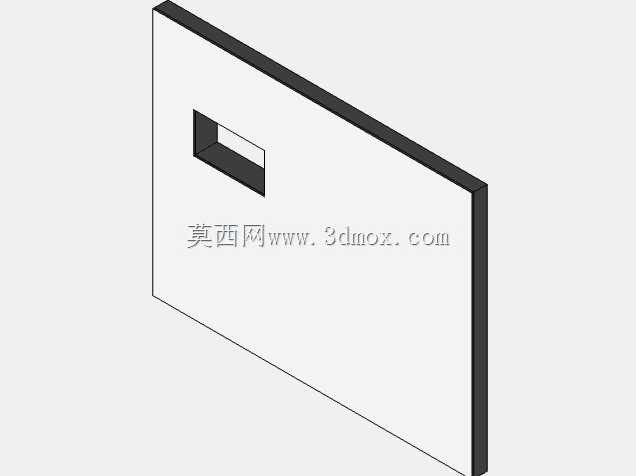

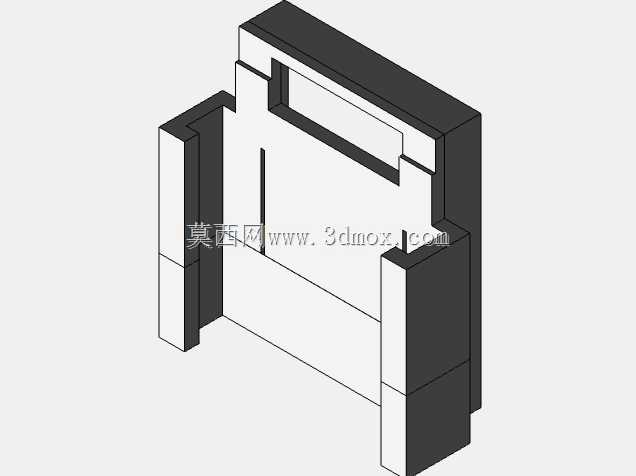

　　设计过程中优先考虑了户外使用的抗摔性与握持手感，外壳采用上下扣合的分体式结构，扣合位预留了超声波焊接筋位，也可根据加工条件选择螺丝紧固的连接方式，外壳边角做了R3-R5的圆弧过渡，既避免尖锐边角在携带过程中刮蹭工具包、划伤操作人员，也能在跌落时分散冲击力，降低外壳开裂的概率。电池安装侧的卡扣结构做了加厚处理，因为日常使用中频繁插拔电池会对卡扣位产生反复的冲击力，加厚的筋位可以提升结构强度，避免长期使用后卡扣断裂失效。

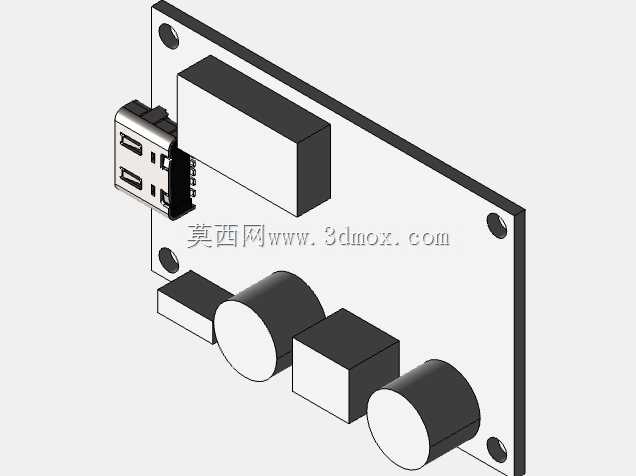

　　尺寸边界方面，整体结构在对接电池后，突出电池本体的厚度控制在22mm以内，宽度与牧田18V标准电池包的宽度保持一致，不会额外增加过多的携带体积，可直接放入原有电动工具的电池收纳格中；输出接口端预留了USB-A、Type-C两类常用接口的开孔位，开孔位置距离外壳边缘留有3mm的安全距离，避免接口焊盘与外壳发生短路，同时接口周围做了0.8mm的凸台，防止插拔接口时外力直接作用在接口焊盘上导致焊盘脱落。内部的电源模块安装位预留了M2螺丝柱，可直接固定市面上通用的DC-DC降压模块，模块与外壳内壁之间留有2mm的间隙，方便粘贴绝缘青稞纸，避免模块引脚与外壳接触发生短路；电池对接端的导电片安装槽做了防呆设计，正负极接触片的槽位尺寸不一致，装配时不会出现正负极装反的问题。

　　散热设计上，外壳两侧对应电源模块的位置开有直径1.2mm的密集散热孔，孔位呈错位排列，既保证空气流通带走模块工作时产生的热量，也能阻挡大部分户外灰尘、碎屑进入壳体内部；散热孔的位置避开了手握持的区域，防止使用时手部遮挡孔位影响散热效果。壳体内部还预留了过流保护板的安装空间，可根据使用需求加装过流、过温保护元件，当输出负载过大、温度过高时自动切断供电，保护电池与用电设备的安全。

　　在安装兼容性上，这款结构适配所有牧田原厂18V锂电池包，以及同接口的第三方替代电池包，对接后的整体重心与电池包重心重合，握持时不会出现头重脚轻的情况；外壳表面做了细晒纹处理，增加手部与壳体之间的摩擦力，戴劳保手套操作时也能稳定握持，不会打滑脱落。结构的所有壁厚统一设置为2mm，既满足注塑加工的壁厚均匀要求，避免注塑时出现缩痕、缺胶等缺陷，也能保证足够的结构强度，承受日常使用中的磕碰、挤压。
