同轴式行星轮系传动结构三维建模

　　这套行星轮系结构在常规传动场景里的适配性极强，不同于定轴轮系的固定轴线排布，它把太阳轮、行星轮、内齿圈、行星架四个核心构件做同轴布局，能在极小的径向空间里实现大传动比输出，很多对安装体积有严格限制的传动场合都会优先选用这类结构。日常接触到的应用场景里，小到伺服进给机构的末端减速、自动化产线的工位动力传输，大到工程设备的行走驱动、风电增速箱的核心轮系，都能看到同原理结构的身影，它的核心优势就在于动力分流设计，多组行星轮同时啮合承载，单齿承受的载荷比普通定轴齿轮低很多，运行时的啮合冲击也更小，传动平稳性有天然优势。

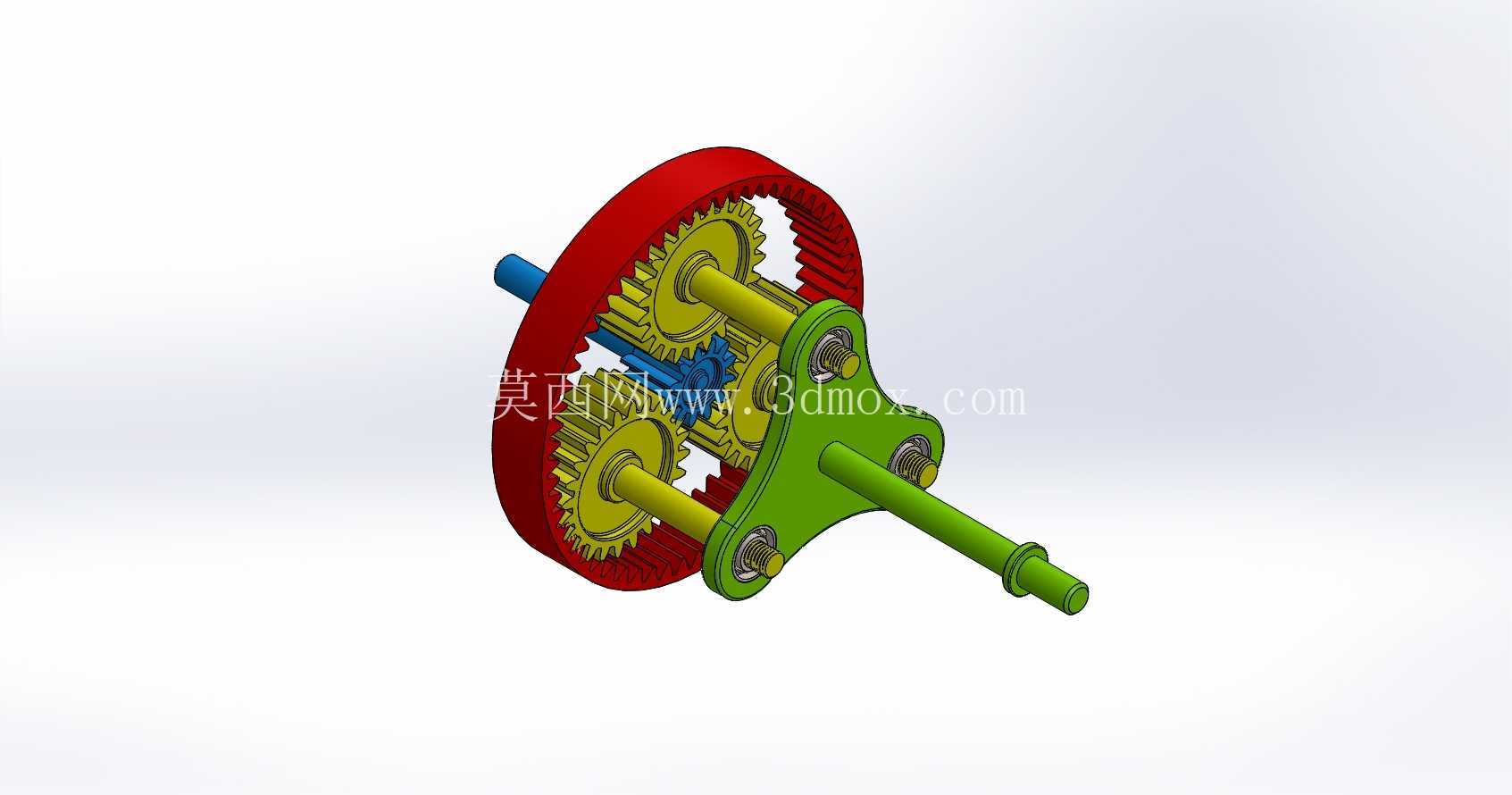

　　做这套结构的三维建模时，首先要捋清各构件的运动约束关系：太阳轮作为输入端时，动力从中心轴输入，带动周向均布的三个行星轮自转，同时行星轮沿着固定的内齿圈公转，带动行星架输出低转速大扭矩的动力；如果锁定不同构件，还能实现不同的传动比甚至反向输出，这也是行星轮系能适配多工况的核心原因。建模过程中最先要确定的是安装边界尺寸，内齿圈的外径决定了整套机构的最大径向轮廓，输入输出轴的轴径、伸出长度要匹配对接的动力端和负载端的安装尺寸，行星架上的行星轮轴孔位置度是建模的核心公差项，三个孔必须在同一分度圆上均布，角度偏差控制在极小范围内，否则装配后会出现行星轮偏载、卡滞，运行时噪音急剧升高的问题。

　　从结构细节来看，内齿圈采用的是内直齿设计，加工难度比外齿轮稍高，建模时齿廓参数要和行星轮、太阳轮严格匹配，模数、压力角、齿顶高系数完全统一，否则会出现啮合干涉。行星轮通过滚针轴承安装在行星架的销轴上，预留合适的轴向窜动间隙，避免热胀后出现卡滞；输入轴和太阳轮采用一体化设计，能减少装配累积误差，提升同轴度，输出端和行星架通过法兰结构连接，方便和不同负载端做适配。设计时还要考虑润滑路径，行星架上预留的油槽能让润滑脂在轮系运转时均匀带到各啮合齿面，减少齿面磨损，延长使用寿命。

　　很多新手做行星轮系建模时容易忽略安装干涉问题，比如行星轮的齿顶圆和太阳轮、内齿圈的齿根圆之间的间隙，行星架旋转时和内齿圈端面的间隙，输入输出轴的轴肩和端盖的配合间隙，这些细节如果在建模阶段没有校核，实际加工装配时就会出现装不上、运转卡滞的问题。另外周向均布的行星轮不是随便放三个就行，要做装配条件校核，满足齿数和的均布条件，否则轮系根本无法装配。这套结构的轴向尺寸也做了紧凑化设计，把轴承安装位、轴肩定位、密封槽都整合在有限的轴向空间里，不会额外增加安装长度，适合安装空间局促的设备改造场景。

　　实际选型应用时，这套轮系可以根据负载需求调整行星轮的数量，重载场景可以增加到4个行星轮进一步分摊载荷，轻载场景也可以减少到2个压缩成本，不过三个行星轮是兼顾承载、均布性、加工成本的最优选择。建模时所有配合面都做了公差标注参考，比如轴和轴承的配合采用基孔制过渡配合，轴承和行星架孔的配合采用间隙配合，方便装配拆卸，齿面的粗糙度要求也根据传动精度等级做了对应设置，高速场景下可以提高齿面精度、做齿面修形，进一步降低运行噪音和啮合冲击。
