多速齿轮差速传动箱机械结构

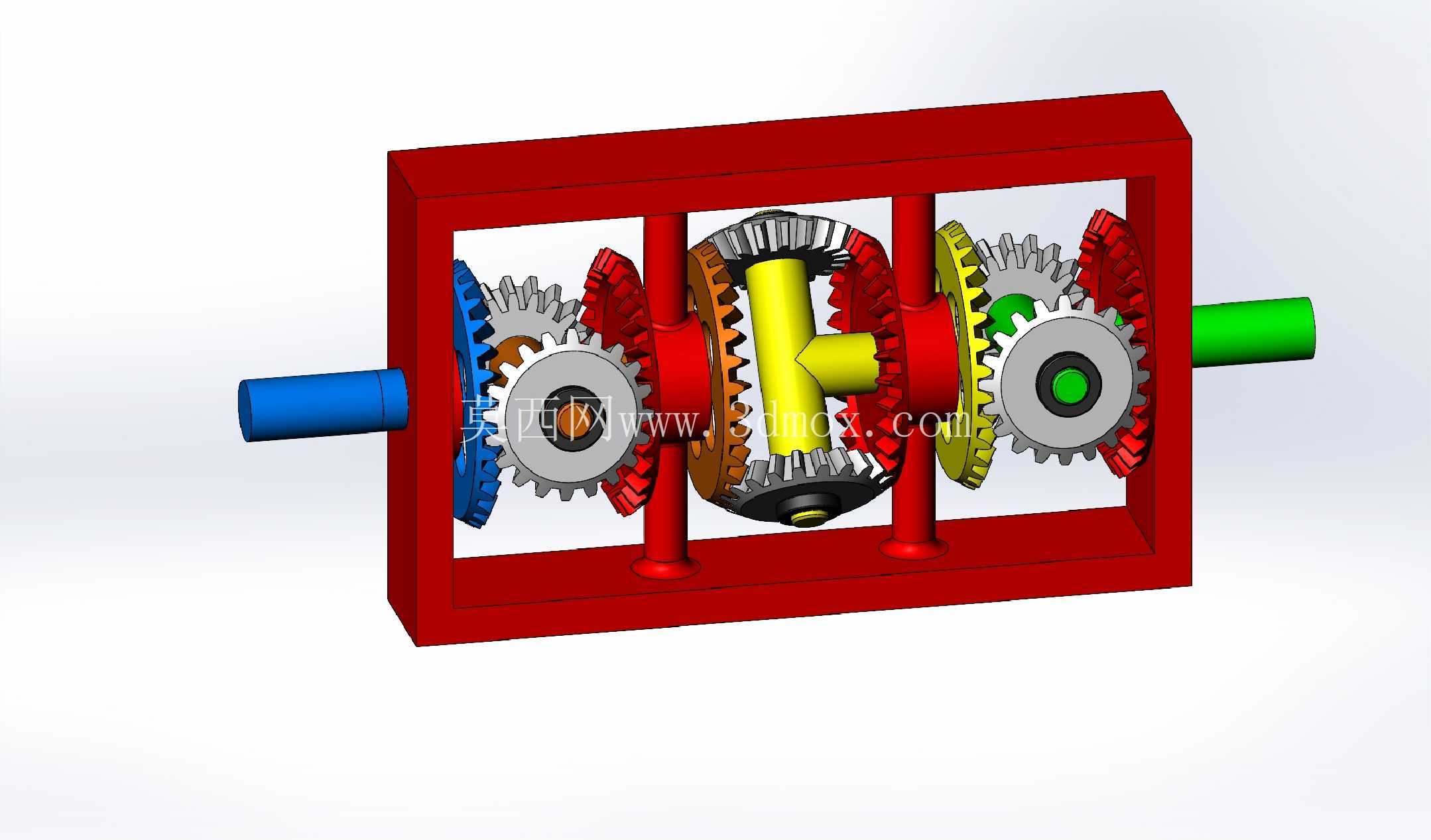

　　这套多速齿轮差速传动机构以红色框架式箱体作为承载主体，左右两侧伸出蓝、绿两色动力轴，内部交错布置圆柱直齿轮、锥齿轮与黄色十字差速构件，整体用于演示多路径动力分流、转速切换与差速协同的机械原理。从实际设备应用来看，这类结构常见于教学实训台、小型变速演示装置、轮式行走机构的差速单元，也可作为复杂齿轮传动方案验证的参考样件；在设备选型阶段，工程师可借助该三维结构直观核对齿轮啮合关系、轴系跨距、箱体内部避让空间以及两端轴伸的安装边界，避免后续详细设计中出现齿顶干涉、轴段长度不足或箱体侧壁开孔错位。

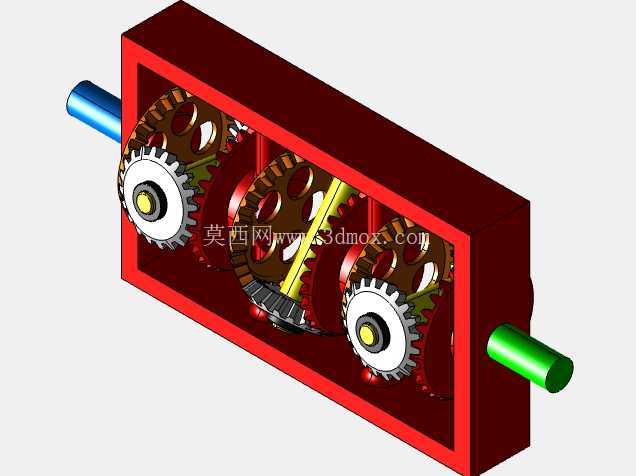

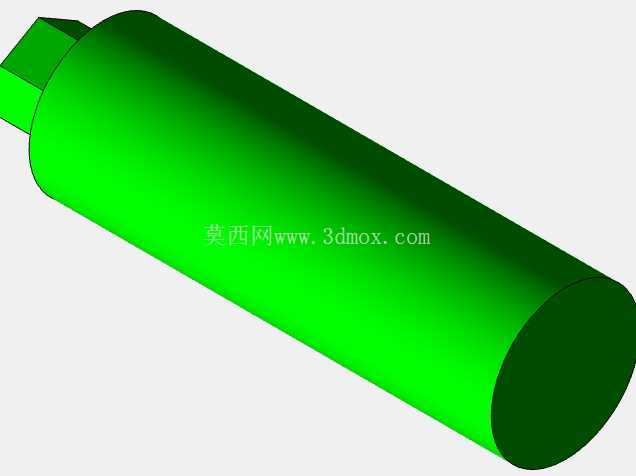

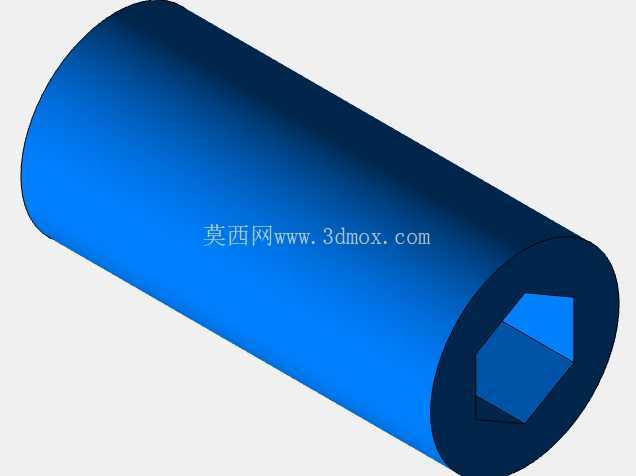

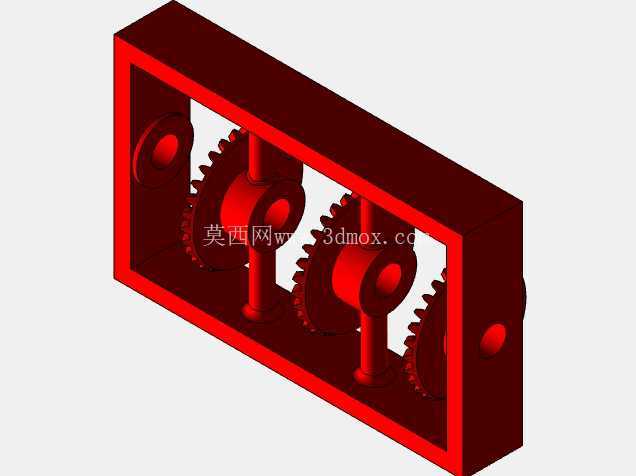

　　箱体采用四根立柱连接前后两块侧板的框架形式，红色构件既承担轴系支撑，也为内部齿轮组提供防护边界。设计时，框架内侧宽度需要覆盖最大齿轮外径与锥齿轮回转范围，侧板上的轴孔中心距必须与齿轮节圆匹配；若用于实物加工，侧板厚度要结合轴承座安装深度、锁紧螺母空间和轴承受力方向确定，不能只按外观比例处理。左右输入输出轴从箱体侧壁贯穿，轴端保留外伸段，蓝色与绿色轴段可分别对应动力接入端和负载输出端，轴伸直径、键槽位置以及联轴器安装长度需要在总装时统一校核。

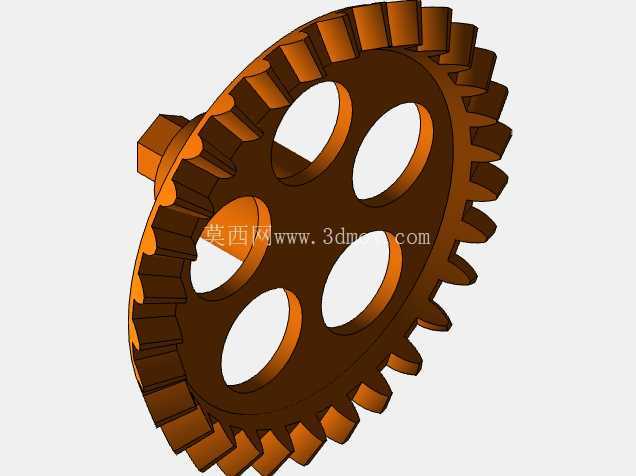

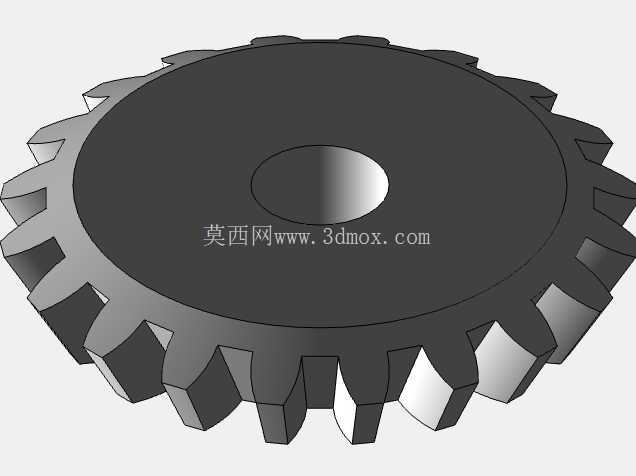

　　内部传动路线并非单级直连，而是通过多组圆柱齿轮和锥齿轮形成交错轴传递。圆柱齿轮主要完成平行轴之间的减速或增速，锥齿轮则把旋转运动转换到相交轴方向，黄色十字构件位于差速核心区域，能够在两侧负载转速不一致时分配运动。这种布置适合展示车辆转弯时左右轮速差、多输出端载荷自适应以及齿轮换向过程。结构设计中，锥齿轮的背锥、节锥顶点和轴向定位面要保持严格对应，若轴向间隙过大，啮合区会偏离齿面中部，产生冲击和噪声；若间隙过小，热胀后又容易卡滞。

　　从轴系设计角度看，机构内包含长轴、短轴和中间支承轴多种形式。齿轮与轴之间可采用键连接、过盈配合或挡圈限位，具体方式取决于传递扭矩、拆装频率和加工成本。中间竖直轴附近布置了衬套与支承柱，目的在于缩短齿轮悬臂长度，降低齿面偏载。三维建模时应重点检查齿轮齿顶圆与相邻轴、框架立柱之间的最小间隙，尤其在锥齿轮与圆柱齿轮空间交错位置，不能仅凭平面视图判断干涉。旋转过程中，红色大齿轮、灰色小齿轮和黄色差速件的运动包络会同时占据箱体中部空间，装配验证时应按极限转角逐段检查。

　　安装边界方面，箱体底部为平直框架轮廓，适合固定在工作台、实训底板或设备基座上；两端轴伸高度决定了外接联轴器、带轮或车轮的中心高，设计初期就要把外部连接件的半径纳入避让范围。若将该机构用于演示模型，框架外侧可增加透明护罩，既保留观察齿轮啮合的视野，也能防止高速旋转时接触风险；若用于工程样机，则需要在轴孔处配置轴承、端盖和密封件，并在箱体内部预留润滑脂或润滑油的容纳空间。齿轮材料可根据载荷选择碳钢、尼龙或铝合金，教学展示场景偏重轻量化和外观区分，实际传动场景则需关注齿面硬度、疲劳寿命和热处理变形。

　　该结构的价值在于把多速传动、差速运动和空间齿轮布置集中在一个紧凑箱体内，能够帮助结构设计人员理解相交轴与平行轴混合传动的布局方法。建模过程中，齿轮参数、轴径阶梯、支承位置和箱体开孔需要协同调整：齿数变化会影响中心距，中心距变化又会推动侧板尺寸和立柱位置更新；锥齿轮规格调整后，十字差速构件的回转半径也需重新校核。通过完整三维装配，可以在加工前发现运动干涉、装配顺序不合理和维护空间不足等问题，为后续工程详图、零件加工和实物装调提供直接依据。
