啮合式人字齿传动齿轮组结构设计

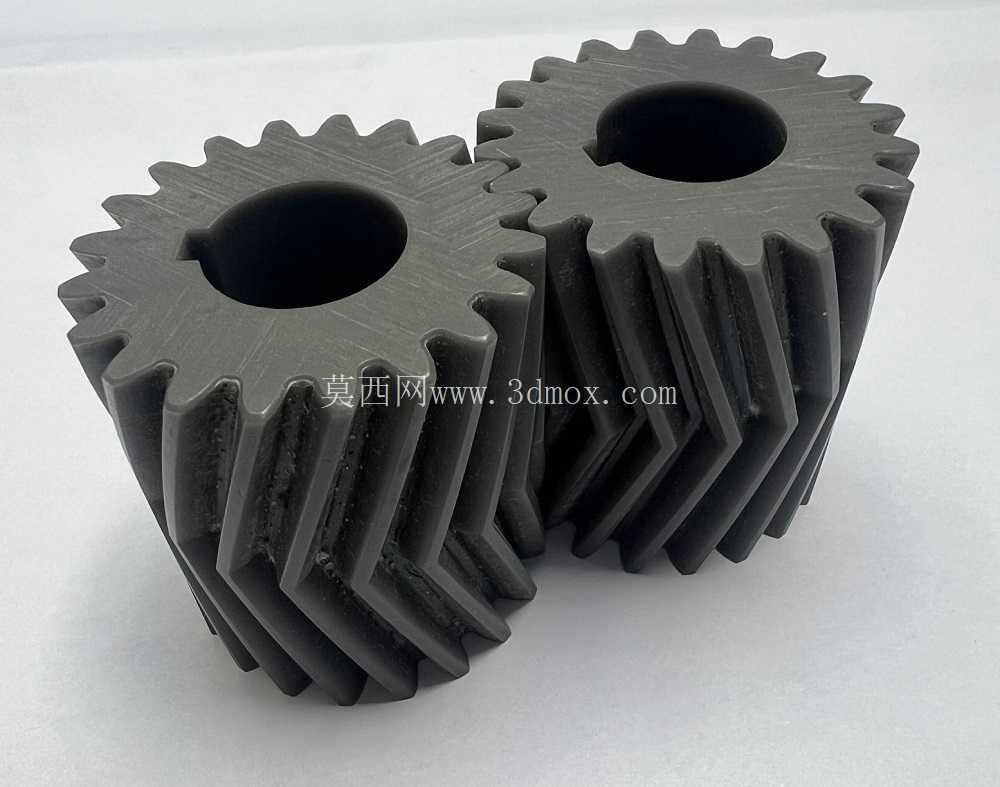

　　这套啮合齿轮组采用人字齿齿形结构，核心解决传统直齿、斜齿传动场景下的轴向力平衡问题，在印刷机械、高速重载传动箱、精密动力传输单元中有着广泛应用。从实际装配场景来看，这类齿轮多用于需要平稳传动、低噪音输出的动力传递环节，比如平版印刷机的主传动辊组、精密输送线的动力分配单元，相比普通斜齿轮，人字齿的对称齿向结构可以将啮合过程中产生的轴向力相互抵消，不需要额外加装推力轴承来平衡轴向载荷，能有效缩减传动箱的轴向安装空间，降低支撑组件的选型成本。

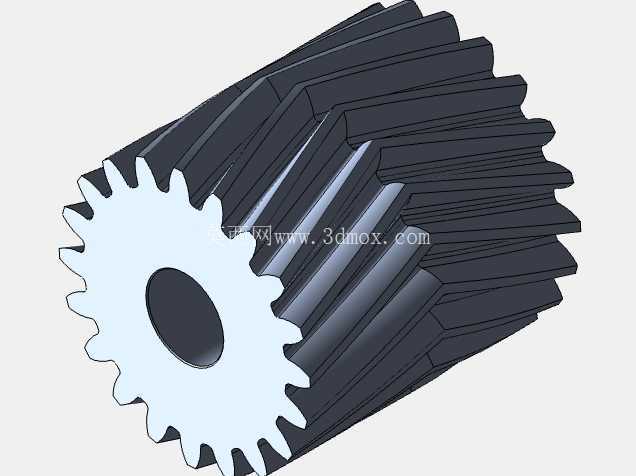

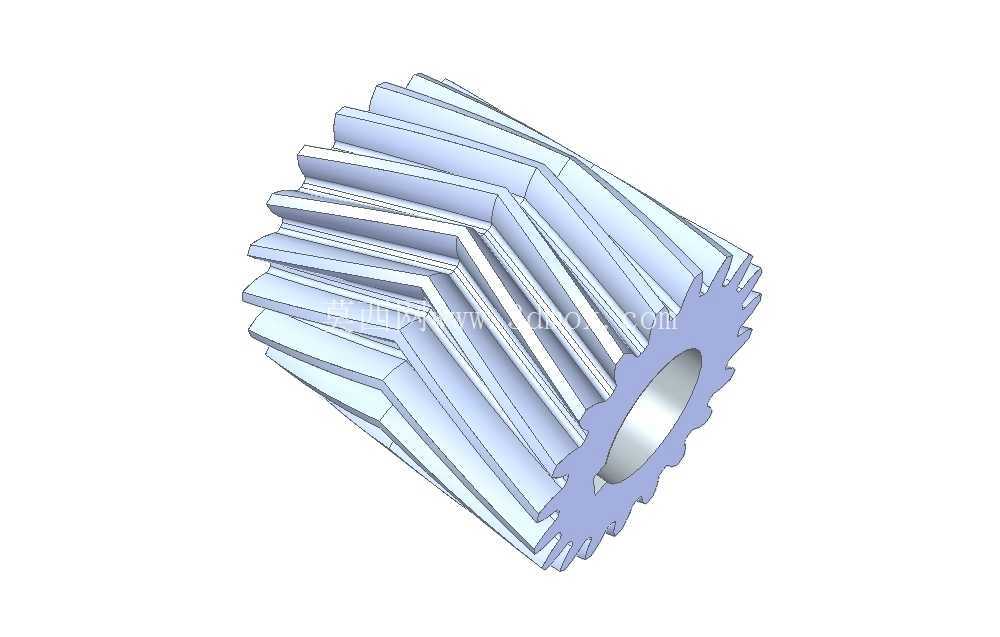

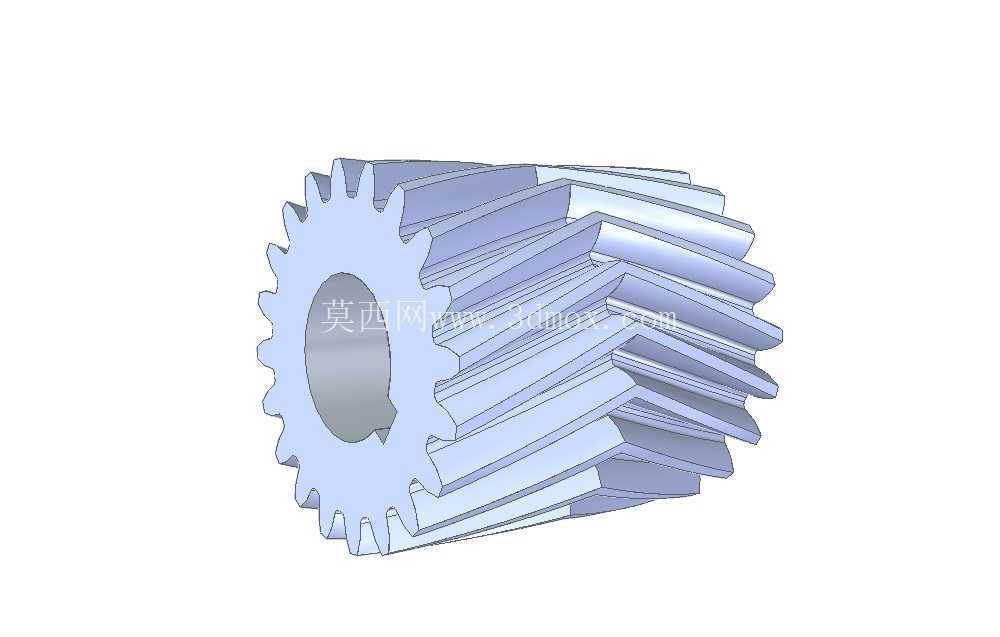

　　设计过程中首先确定了齿部的核心参数，两个配对齿轮的齿数、模数保持一致，保证传动比为1:1的等速传输需求，中心孔采用带键槽的通孔设计，适配标准平键连接，能够直接与同直径的传动轴配合，键槽的位置对称于齿部的中心平面，避免装配后出现齿向偏载。齿形部分采用左右对称的斜齿旋向，两个配对齿轮的齿向完全匹配，啮合时接触线为斜向分布，相比直齿轮的全齿宽同时进入啮合，人字齿的啮合过程是逐步接触再逐步脱离，重合度更高，传动过程中的冲击、振动和噪音都能得到有效控制，尤其适合中高速运转的传动场景。

　　从安装边界来看，齿轮的轮毂部分做了等直径设计，外径小于齿根圆直径，装配时不会与相邻的轴承端盖、箱体壁面发生干涉，齿顶圆的倒角处理避免了装配过程中齿部磕碰损伤，也能减少啮合起始点的应力集中。齿宽的设计兼顾了承载能力和轴向尺寸限制，对称的两部分斜齿在中间位置平滑过渡，没有加工退刀槽的设计版本适合整体铣削加工，能保证齿部的整体强度，适合传递较大扭矩的工况。

　　实际使用中，这类齿轮的啮合侧隙需要控制在合理范围，侧隙过小会导致运转卡滞、润滑脂无法有效进入啮合面，加剧齿面磨损；侧隙过大则会导致传动回程误差增大，在精密传动场景下影响输出精度。齿面的加工粗糙度需要达到对应等级，保证啮合面的接触斑点沿齿高、齿宽方向分布均匀，避免局部载荷过大导致齿面点蚀、断齿等失效形式。配对安装时需要保证两个齿轮的轴线平行度在公差范围内，轴线偏斜会导致齿面接触偏载，加速单侧齿面的磨损，严重时甚至会出现轮齿断裂的情况。

　　润滑方式根据运转转速选择，中低速场景可采用脂润滑，高速场景则需要搭配油浴或者喷油润滑，保证啮合面始终有均匀的油膜覆盖，降低齿面摩擦系数，提升齿轮的使用寿命。相比普通斜齿轮组，这套人字齿轮组不需要在轴系两端布置推力轴承，轴的支撑结构可以简化为深沟球轴承或者短圆柱滚子轴承，不仅降低了零部件成本，也减少了轴系的装配复杂度，在对轴向空间有严格限制的紧凑型传动箱设计中，这类结构的优势尤为明显。

　　在印刷机械的应用场景中，这类齿轮负责传递动力到印辊，平稳的传动特性能够保证印刷过程中辊筒转速均匀，避免出现印刷重影、墨色不均的问题，精准的啮合传动比也能保证多组辊筒之间的转速同步，满足高精度印刷的工艺要求。齿部的对称结构让运转过程中轴承受力更均匀，能有效延长轴承的更换周期，减少设备的停机维护时间。建模过程中对齿形的渐开线轮廓做了精确拟合，齿向的螺旋角、齿顶高系数、顶隙系数都遵循通用齿轮设计标准，可直接用于工程选型参考、装配干涉校验以及运动仿真分析，也可作为同类传动结构设计的参考蓝本，帮助设计人员快速完成类似齿轮组的参数化设计迭代，缩短产品开发周期。
