三菱轻卡驾驶室前部壳体结构设计

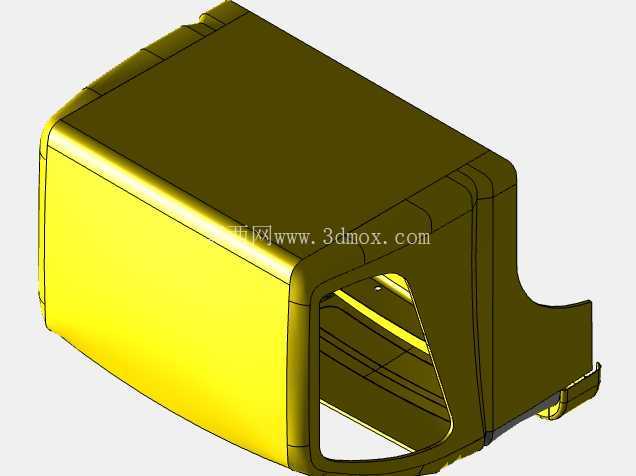

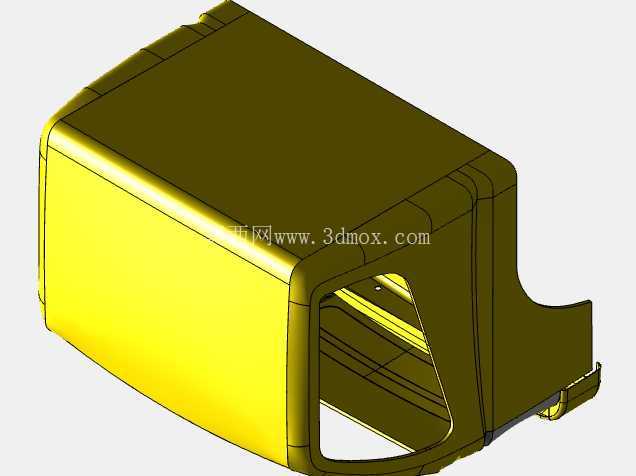

　　本次呈现的轻卡前部驾驶室壳体结构，主要面向城市短途配送、城郊零散货运这类高频使用场景，这类作业场景下车辆需要频繁穿行狭窄街巷、停靠装卸货点位，对驾驶室的视野冗余、结构紧凑度、剐蹭耐受度都有明确的工程要求。从实际用途来看，该壳体作为驾驶室的核心承载外覆件，既要为驾乘人员提供封闭的操作空间边界，也要集成前挡风、侧窗、前脸覆盖件、前部灯具的安装点位，同时要为后续内饰安装、仪表台固定、线束管路排布预留足够的内部空间余量。

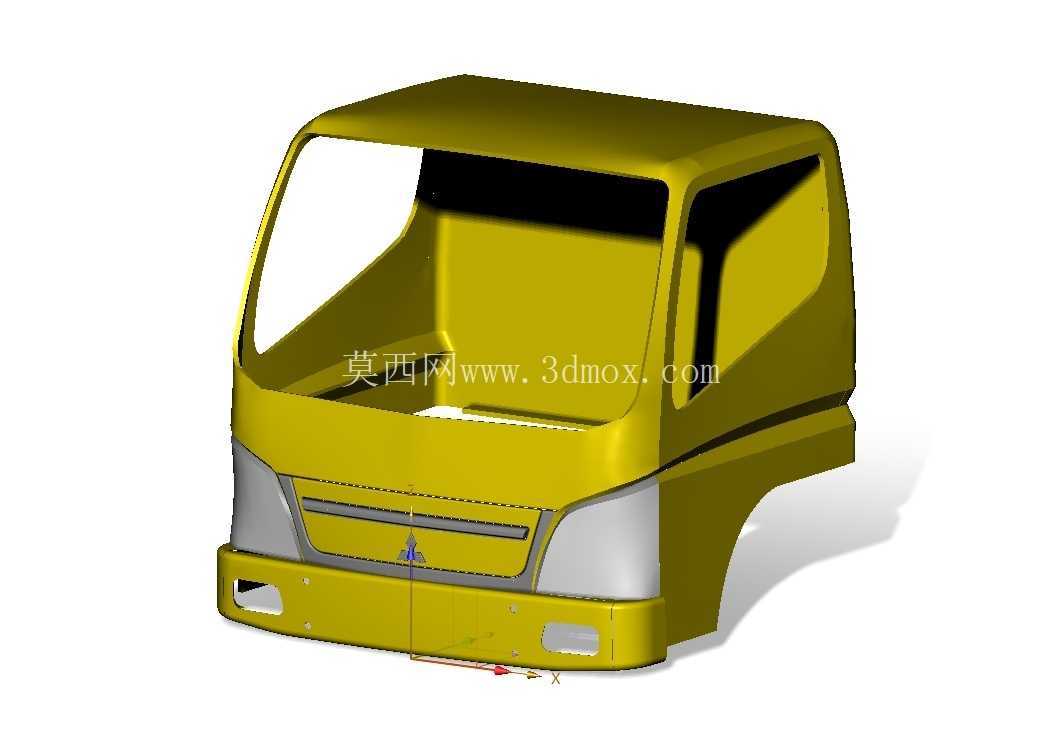

　　从功能特性上看，该壳体采用整体式曲面过渡设计，前脸区域做了内收式倾角处理，一方面可以优化行驶过程中的迎风气流走向，降低高速行驶时的正面风阻系数，另一方面也能减少前部视野盲区，让驾驶员在城区低速挪车、靠台装卸时能更清晰观察到车头下方的障碍物与路沿。前脸下部预留了格栅安装位与雾灯安装槽，两侧的灯组安装区域做了内凹的沉台设计，既可以保证灯具安装后与外曲面齐平，也能在发生低速正面剐蹭时，让突出的壳体棱线先承受接触力，减少灯具这类易损件的损坏概率。A柱区域做了窄断面优化，在保证结构扭转刚度的前提下尽可能压缩立柱宽度，减少侧前方的视野遮挡，适配城区复杂路况下的观察需求。

　　设计思路上，整体遵循轻卡车型的实用优先原则，没有多余的复杂曲面装饰，所有曲面过渡都兼顾了冲压成型的工艺可行性，大面区域保持足够的拔模斜度，避免出现倒扣结构增加冲压模具的复杂度。壳体的侧围部分做了加厚的翻边结构，用于后续与驾驶室后围、地板总成的焊接连接，翻边位置预留了均匀的焊接工艺缺口，方便焊装工位的夹具定位与焊枪操作。前围下部的保险杠安装区域做了局部加强的凸台结构，能够承受低速碰撞时的冲击力，避免轻微碰撞就导致整个壳体变形，降低后期维修更换的成本。

　　从安装边界来看，该壳体的整体宽度适配常规蓝牌轻卡的整车宽度限值，前部安装点的位置与常规轻卡车架前部的悬置点位完全匹配，不需要额外做转接支架即可完成装配。内部空间的横向宽度可以满足单排三座的布局需求，驾驶员位置的头部空间预留了足够的余量，即使加装内饰顶棚之后也不会出现头部压抑的情况。侧窗的开口尺寸经过优化，既可以保证驾驶员观察侧方后视镜的视野不受遮挡，也能在玻璃升降时提供足够的运行空间，避免玻璃运行过程中与壳体内部的加强筋发生干涉。前挡风玻璃的安装面做了一圈均匀的粘接面，宽度满足车用玻璃胶的粘接宽度要求，能够保证玻璃安装后的密封性能与结构强度，避免行驶过程中出现漏风、漏水的问题。

　　在细节处理上，壳体前部的中间位置预留了车标安装的定位凸点，装配时不需要额外做定位测量即可保证车标安装的对中度。下部的进气格栅安装位做了卡扣安装孔与螺丝固定孔的组合设计，既可以保证格栅安装后的牢固度，也能方便后期维修时快速拆卸。两侧的轮眉区域做了外凸的圆弧过渡，能够在车辆转弯时遮挡轮胎带起的泥水，减少泥水飞溅到侧门区域的概率。壳体的所有棱线都做了圆角处理，避免应力集中导致的结构开裂，同时也能减少生产过程中锐边对装配人员的划伤风险。
