FSAE赛车四缸排气歧管结构设计

　　这套排气歧管结构面向方程式赛车的四缸动力单元开发，核心作用是把四个气缸排出的高温废气有序汇集，统一输送至下游排气总管与消声段，同时在赛事规则约束下兼顾排气干涉、流道均匀性与整车装配边界。

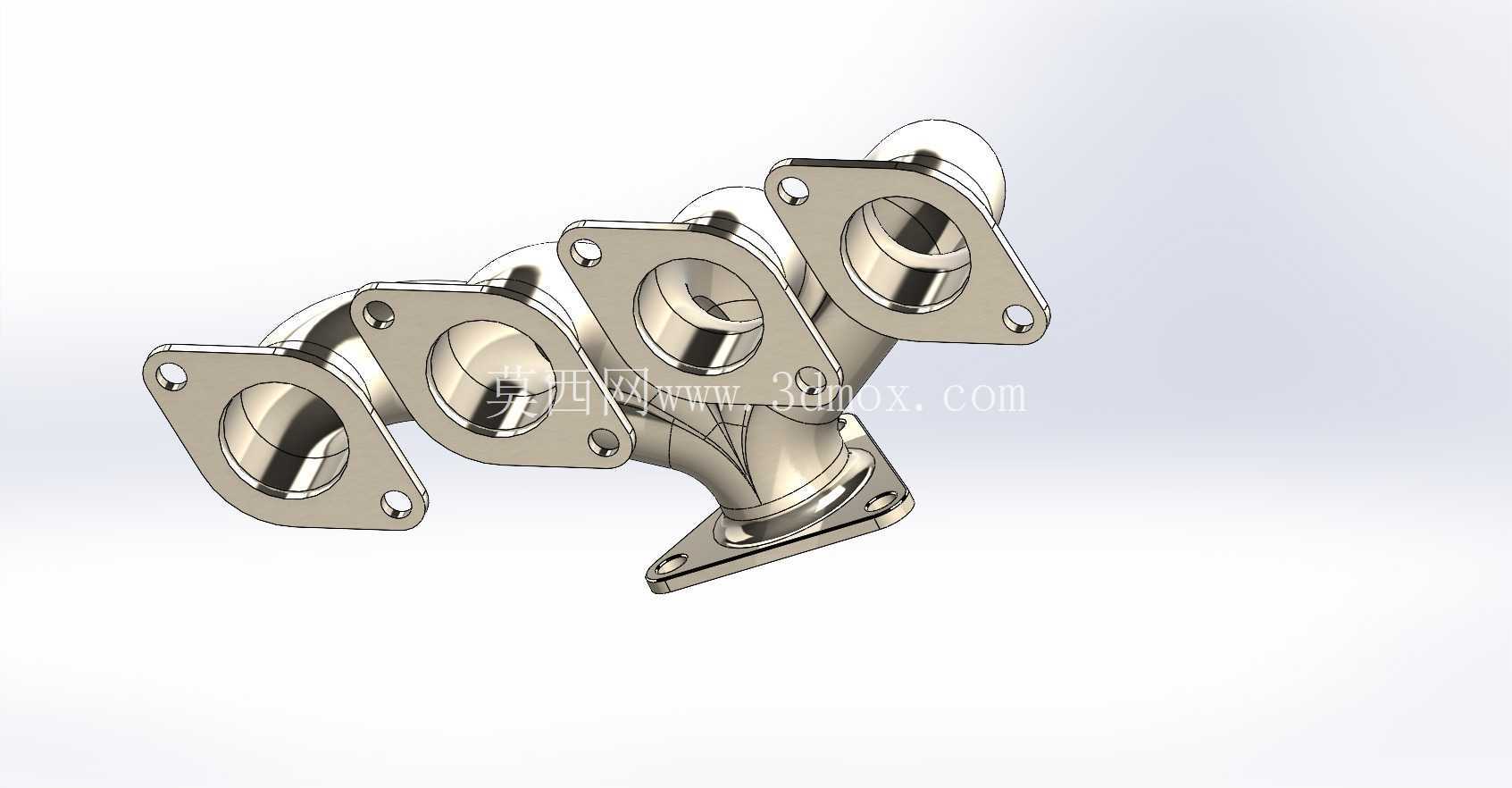

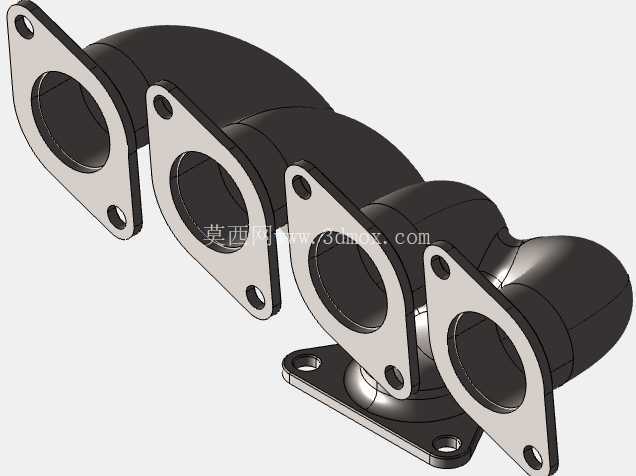

　　从实际装车场景来看，这类歧管布置在发动机缸盖排气侧，周边紧邻防火墙、悬架摇臂、转向拉杆与散热管路，留给管路的空间非常局促。建模时先锁定缸盖排气口的孔位坐标：四个气缸对应的进气侧法兰各自独立，法兰面贴合缸盖密封面，每个法兰上预留两个螺栓过孔，孔位与缸盖螺纹孔一一对应，密封面平面度需要控制在密封垫可补偿的范围内，避免高温废气从结合面泄漏。四个支管从缸盖接口出发，先做一段短直段过渡，再通过平滑弯管转向，最终全部汇入顶部的汇总法兰，汇总法兰对接后续排气尾段，法兰盘上布置四个安装孔，孔位沿周向均匀分布，保证对接时的定位精度与连接强度。

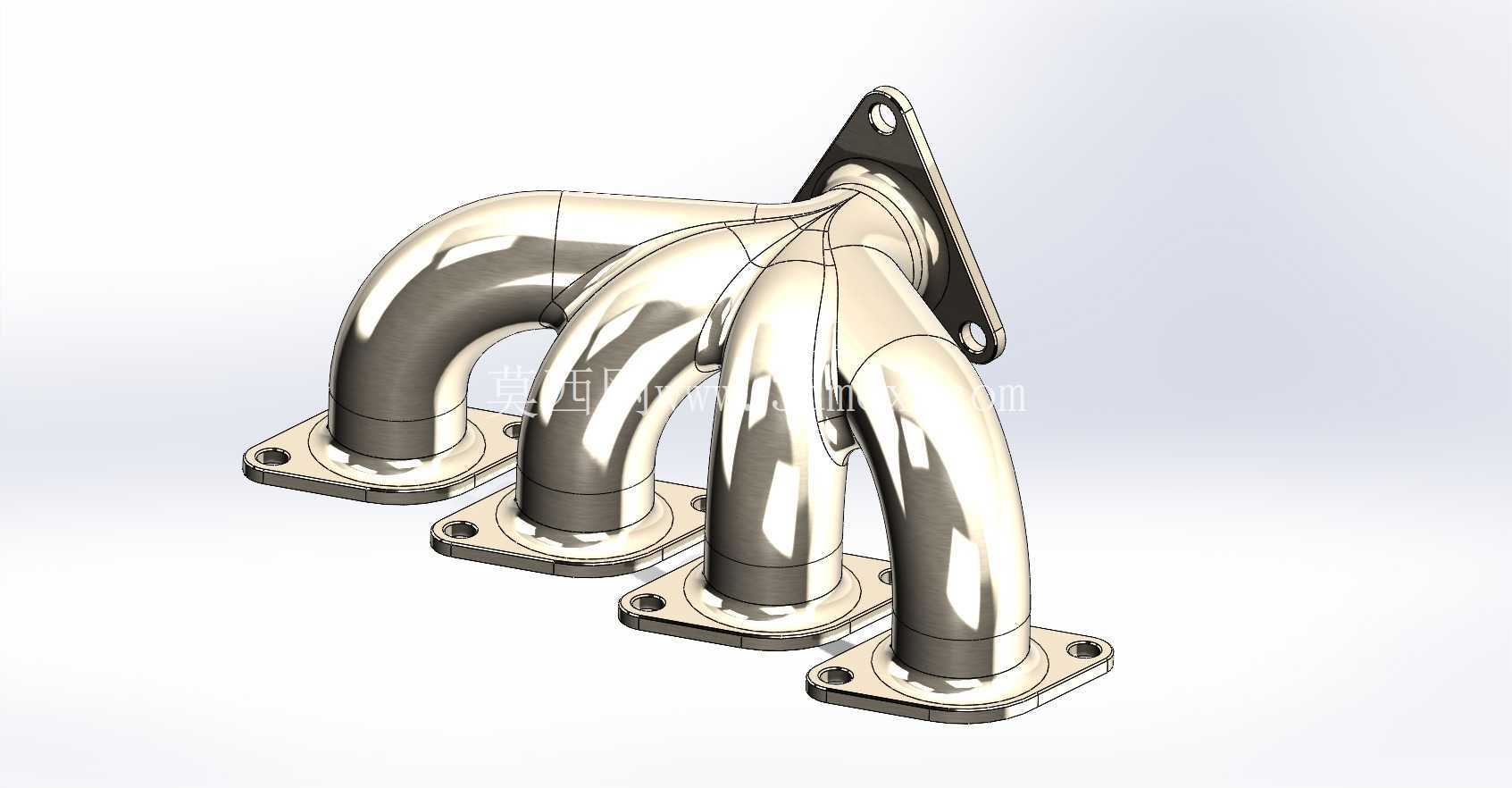

　　管路走向设计没有采用生硬的直角折弯，每一段弯管都控制弯曲半径，避免弯折处流道截面骤缩——废气在急转弯位置会产生局部涡流，既增加排气背压，也会让各缸排气阻力出现偏差，直接影响发动机高转速区间的充气效率。四根支管的长度在布置允许的范围内尽量趋近一致，让各缸排气脉冲到达汇总腔的相位更均衡，减少相邻气缸排气过程的气流干涉，这一点在高转速赛用发动机上对动力输出平顺性的影响尤为明显。

　　结构选材层面，歧管管壁按薄壁不锈钢管的工艺特性建模，管壁厚度兼顾高温强度与轻量化需求：赛车排气系统工作时持续承受数百摄氏度的高温，管壁过薄容易在热循环下产生变形开裂，过厚则会无谓增加簧上质量，影响整车前后配重。弯管之间的相贯交汇区域做了顺滑的融合过渡，没有留下尖锐的接缝死角，既对应实际焊接时的坡口打磨工艺，也减少应力集中——发动机运行时的振动加上管路自身的热胀冷缩，交汇位置是热疲劳裂纹的高发区，圆滑过渡能大幅降低局部应力峰值。

　　安装边界的校核是这类管路设计的重点。四个缸体侧法兰的安装孔中心距严格匹配缸盖排气口间距，法兰背面与弯管衔接处留出焊接操作空间，保证装配时螺栓可以顺利穿入并施加规定扭矩。顶部汇总法兰的朝向结合整车底盘布局确定，法兰端面与下游排气管路的对接面平行，避免装配时出现强制对位产生的装配应力。整体轮廓在三维环境中做了运动包络检查：发动机在工况下会通过悬置产生小幅位移，歧管与周边车架管件、线束、冷却水管之间预留了足够的热膨胀间隙，防止车辆在颠簸赛道行驶时管路与相邻部件发生磕碰摩擦。

　　建模过程中每一段弯管的中心线都先在三维草图里拟合，再沿路径扫掠生成管壁实体，法兰盘单独建模后与管路端部合并，安装孔、过渡圆角这些细节全部完整保留，既可以直接用于后续的工程图出图、焊接工装设计，也能导入仿真环境做排气流场分析与热结构校核，为赛车排气系统的改装与迭代提供完整的结构依据。
