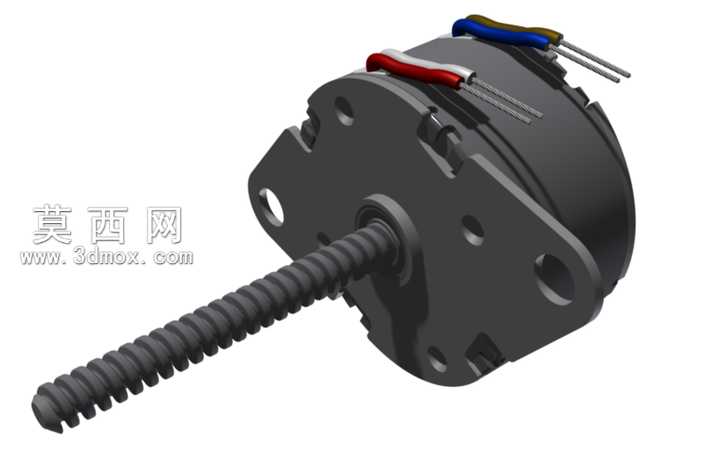

海顿柯克26000系列丝杆旋转步进电机

本模型为海顿柯克26000系列丝杆旋转步进电机的三维数字化建模成果，建模过程严格遵循该系列电机的实际工业尺寸参数，完整还原了产品的全部结构细节。建模阶段首先对电机主体进行结构拆分，将整体划分为定子壳体、前端安装法兰、集成丝杆输出轴、绕组引出线四个核心模块逐一构建：定子壳体采用圆柱基体搭配侧面定位凸台的结构，表面精准还原了散热凹槽、装配卡扣的细节特征，壳体上的安装定位孔严格按照实际安装孔位的孔径、孔距参数绘制，保证安装接口的尺寸一致性；前端安装法兰设计为带两个对称安装耳的异形结构，安装耳上的沉头孔做了真实的沉台深度建模，可直接用于虚拟装配中的干涉检查；输出轴采用一体式梯形丝杆结构，建模时精准绘制了丝杆的牙型角、导程、螺距参数，丝杆端部的倒角、轴肩定位结构均做了精细化处理，还原了丝杆与电机转子的集成装配关系；绕组引出线部分还原了红、蓝、黑三色引线的绝缘护套结构，引线端部的金属插针也做了等比例建模，还原了引线从壳体出线口引出的走线形态。材质与渲染阶段，针对不同部件匹配对应材质属性：电机壳体与法兰部分采用哑光黑色工程塑料材质，调整材质的粗糙度、反射率参数还原工业塑料的哑光质感；丝杆部分采用镀锌钢材材质，添加轻微的金属反光与表面细微纹理，还原金属丝杆的机加工质感；引线绝缘护套采用彩色软质塑胶材质，调整材质的漫反射颜色匹配红、蓝、黑三色引线的外观，金属插针采用亮面金属材质模拟镀锡插针的光泽效果；渲染阶段采用柔和的工业产品布光方案，添加环境遮蔽效果突出结构的层次感，多角度渲染图可清晰展示电机的整体外观与局部细节。设计思路上，该模型以还原真实产品的装配接口与外形尺寸为核心目标，所有结构特征均参考实物测绘参数构建，未做多余的艺术化修改，可直接用于自动化设备、精密传动机构的虚拟装配仿真，帮助设计人员在方案阶段验证该款电机的安装空间、丝杆行程匹配度，提前排查装配干涉问题，缩短设备研发的前期验证周期。
