鼠笼式电机励转子结构三维设计

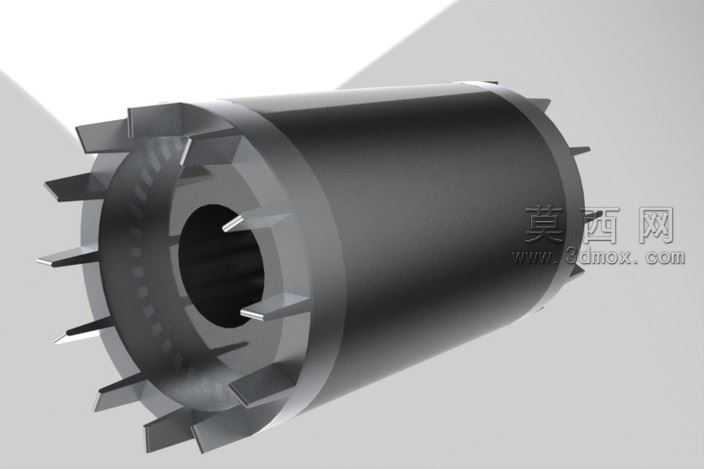

本作品为电机核心励磁转子的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体采用自底向上的建模逻辑，先完成核心基体的回转特征构建，再依次完成周向分布的导条、端部端环、散热齿结构的特征阵列与布尔运算，保证各结构的同轴度与周向分布公差符合电机部件的设计规范。模型渲染阶段采用金属材质分层赋予方案，转子铁芯基体赋予冷轧硅钢片叠压质感的哑光深灰金属材质，调整材质的粗糙度与反射参数，还原硅钢叠片的哑光磨砂金属质感；周向伸出的导条与端部端环赋予高纯度紫铜材质，调整金属反射率与高光参数，凸显铜质导电部件的金属光泽；周向分布的散热齿结构与铁芯材质做细微区分，增加边缘高光参数，突出结构的轮廓层次感。结构设计上，该转子为鼠笼式励磁结构，中心设置阶梯式轴孔，预留与电机输出轴的过盈配合安装位，轴孔内壁开设键槽特征，保证扭矩传递的可靠性；铁芯外圆周向均匀分布斜槽结构，内嵌铜质导条，导条两端与环形端环焊接为闭合导电回路，有效降低电机运行时的齿谐波损耗，减少运转振动与电磁噪音；转子两端外圆设置多道径向伸出的散热齿，随转子同步旋转时可带动周边空气流动，带走铁芯与导条通电产生的热量，提升电机持续运行的热稳定性。设计思路围绕小型异步电机的励磁需求展开，建模过程中严格控制各导条的周向角度偏差、导条与铁芯的配合间隙，还原真实鼠笼转子的工艺结构，未对结构做过度简化，既保证模型可用于电机原理的演示教学，也可作为电机整体装配设计的子部件直接调用，渲染阶段采用三点布光方案，主光源从侧上方投射，勾勒转子的外轮廓与导条的金属质感，辅助光源补亮中心轴孔的暗部细节，背景采用浅灰渐变背景，突出转子本身的结构特征，避免多余元素干扰结构展示，整体模型结构完整，特征清晰，材质表现贴合真实工业部件的视觉质感。
