无刷低损耗电机Halbach阵列磁体模具

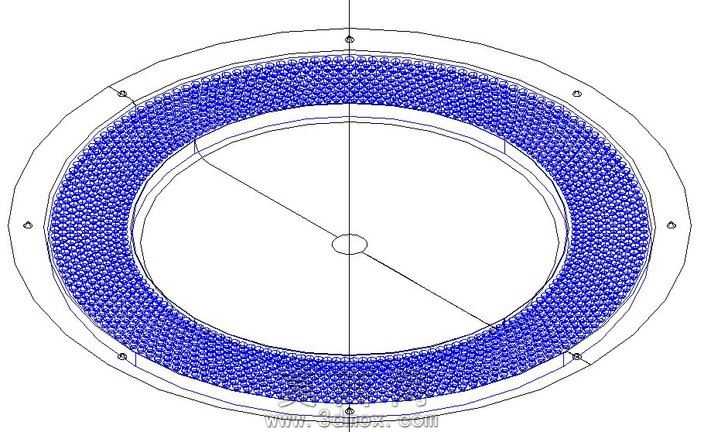

本模型为无刷低损耗电机的磁体装配模具三维设计，整体采用环形同轴结构布局，建模过程中严格遵循Halbach永磁阵列的排布逻辑，以中心基准轴为定位核心，构建多层环形定位框架，确保每一块永磁磁体的安装角度、位置精度都符合设计要求。建模阶段先完成整体环形基体的参数化绘制，通过基准平面、径向辅助线划分出均匀的磁体安装位，针对直径5毫米的球形永磁磁体，设计了对应弧度的定位卡槽，卡槽的排布角度经过精确计算，可实现磁体在任意角度的精准粘接固定，避免磁体排布错位导致的磁场损耗。材质设定上，模具基体部分赋予高强度模具钢材质，模拟金属模具的哑光金属质感与结构强度，磁体部分采用高对比度的蓝色哑光材质区分，清晰展现环形阵列的排布规律，外层定位框架采用半透明线框与实体结合的显示方式，既可以直观看到内部磁体的排布状态，也能清晰呈现模具的外部定位结构，定位销、安装孔等细节结构都按照实际装配需求完成建模，位置公差控制在合理的模具设计范围内。设计思路围绕降低电机铁损、提升永磁体利用率展开，通过Halbach阵列的特殊排布方式，让电机气隙侧的磁场强度得到增强，背侧磁场实现自屏蔽，减少漏磁损耗，模具的定位结构充分考虑了磁体粘接装配的操作便利性，预留了足够的操作空间，同时设置了多组周向定位销孔，保证上下模合模时的同轴度精度，避免磁体排布出现周向偏移。模型还完整还原了模具的中心定位孔、径向定位标线等辅助结构，方便生产加工时的装夹找正，整体结构紧凑，定位逻辑清晰，可直接用于该款高效永磁电机的磁体装配工序，为低损耗电机的量产提供可靠的模具支撑，也可作为Halbach阵列电机结构设计的参考案例，帮助设计人员理解永磁阵列的排布逻辑与模具定位的设计要点。
